高铁管桩施工用螺旋弯钢成型设备结构

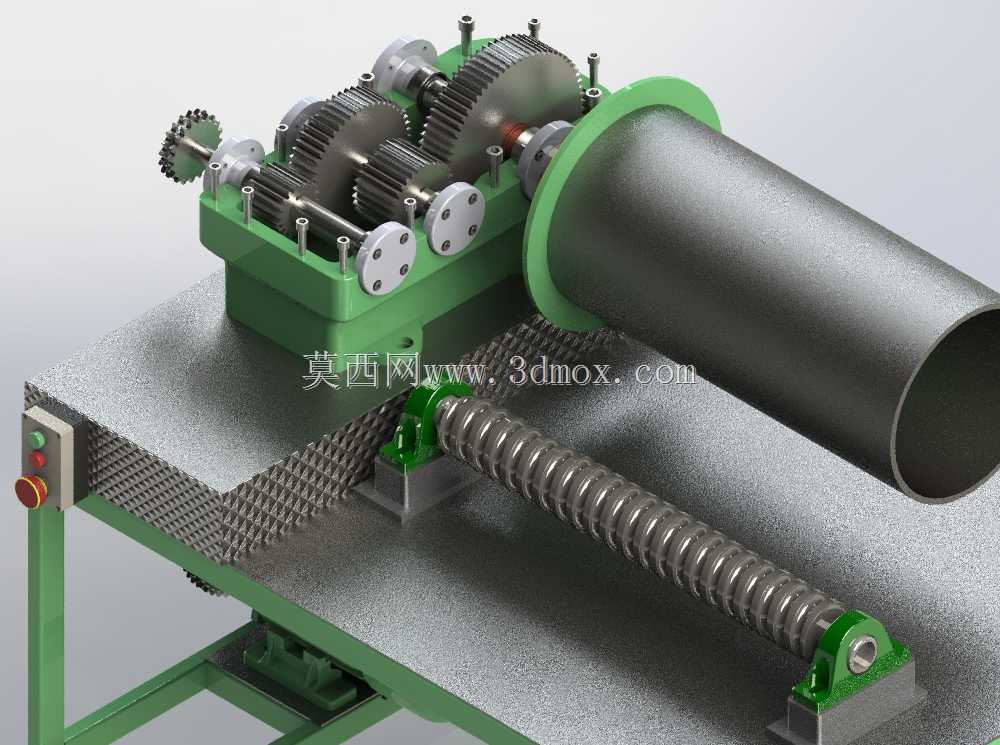

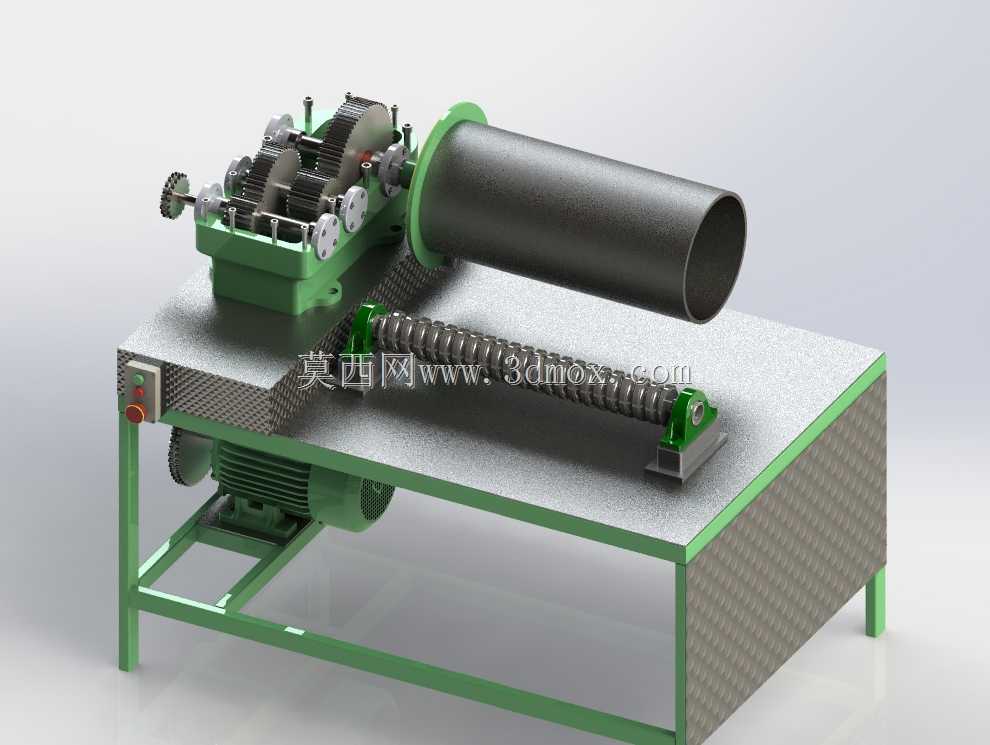

　　这款螺旋弯钢设备的结构设计完全围绕长条形螺旋钢筋的连续成型需求展开，整体采用台式机架布局，底部为方管焊接的框架式支撑结构，机架台面铺设防滑花纹钢板，既保证了作业时的结构刚性，也能避免加工过程中钢筋碎屑、润滑油残留造成的台面打滑问题。设备的核心执行单元分为传动减速模块、进给导向模块、成型卷筒模块三部分，传动部分采用齿轮组啮合减速结构，将电机输出的高转速低扭矩动力转换为低转速大扭矩的成型驱动力，齿轮组外侧设置半封闭防护罩，既可以防止加工过程中铁屑飞溅进入啮合齿面造成磨损，也能避免作业人员误触转动部件引发安全隐患。成型卷筒为大直径厚壁钢管结构，通过法兰盘与传动输出端刚性连接，卷筒的轴线与钢筋进给方向呈固定夹角，

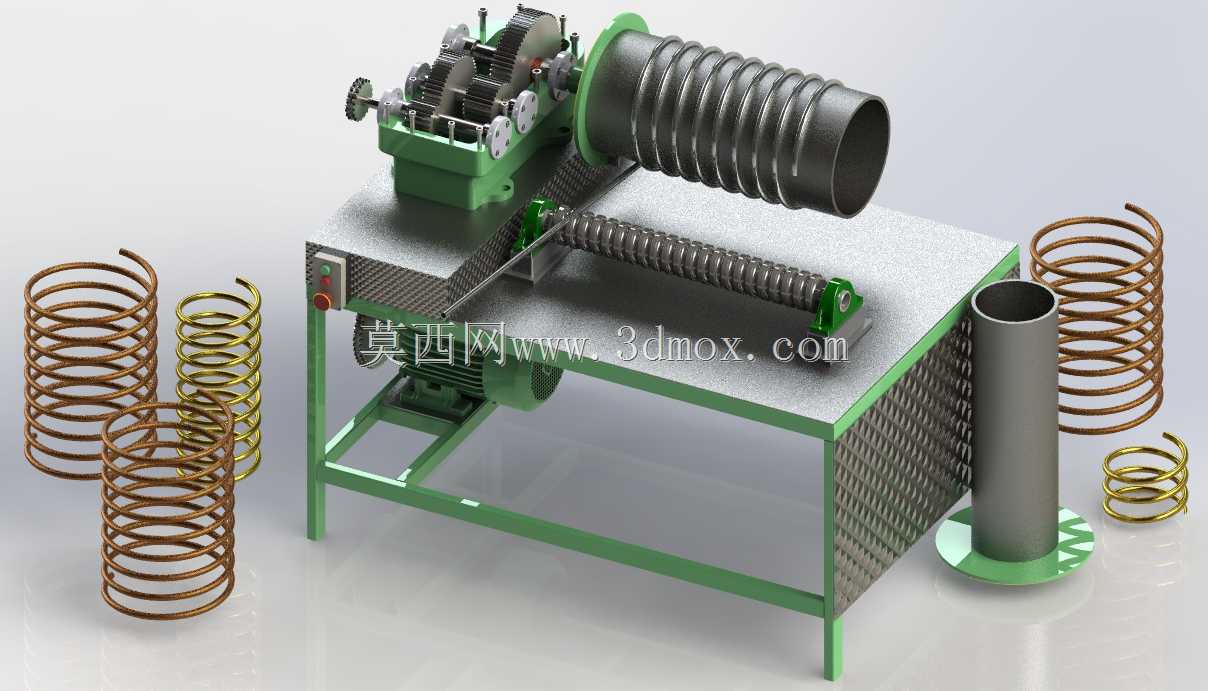

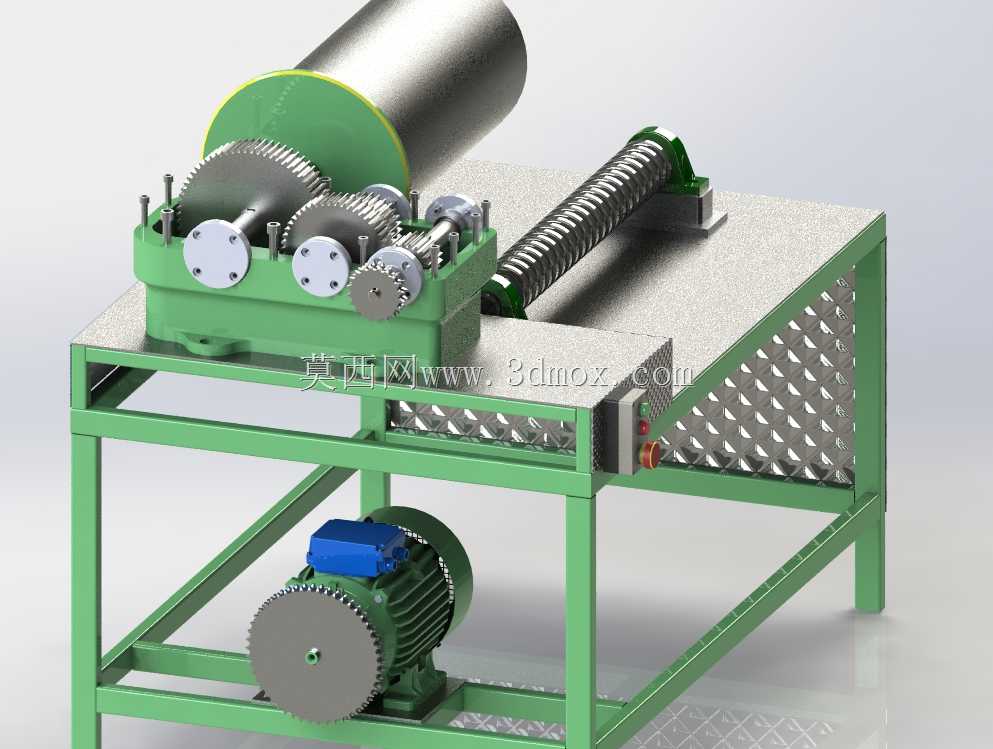

　　钢筋在进给过程中沿卷筒外壁缠绕，即可形成设定螺距与直径的螺旋筋成品，卷筒的直径可根据施工所需的螺旋筋内径进行适配更换，覆盖常规管桩、高架承台所用的螺旋筋尺寸区间。进给导向模块采用丝杠传动的可调式支座结构，支座上设置带耐磨衬套的导向孔，钢筋从导向孔穿入后可精准对准卷筒的进料位置，通过转动丝杠手轮可调整导向支座的前后位置，以此改变钢筋的进料角度，实现不同螺距螺旋筋的加工参数调整，无需更换核心成型部件即可适配多规格生产需求。设备的驱动电机安装在机架下部的空腔内，通过皮带传动与上部减速齿轮组连接，电机旁预留有散热间隙，机架侧面设置带急停功能的控制按钮盒，操作位置符合站立作业的人机工程学要求，操作人员站在设备侧面即可完成上料、参数调整、

　　成品取件的全流程操作。从安装边界来看，设备整体占地尺寸适配常规加工车间的工位布局，无需额外浇筑独立基础，放置在硬化的车间地面上即可通过机架底部的可调脚杯调平后投入使用，进料方向预留足够的直钢筋原料堆放空间，出料方向对应成品收集区域即可完成工位布置。在实际工程应用中，这类设备主要服务于高铁桩基、高架桥承台、预制管桩的施工现场或预制构件厂，替代传统的手工弯制螺旋筋作业，可连续加工等螺距的螺旋钢筋，也可通过调整参数生产弹簧式异形钢筋构件，加工出的螺旋筋成型一致性好，螺距误差控制在施工允许的公差范围内，能够大幅降低钢筋加工的人工劳动强度，提升桩基钢筋笼的绑扎效率。设备的传动部件均采用常规标准件设计，齿轮、轴承、衬套等易损件均可快速更换，日常维护仅需定期检查齿轮啮合间隙、补充润滑脂、调整皮带张紧度即可，无需复杂的专用维护工具，适配工地现场较为粗放的使用环境。
