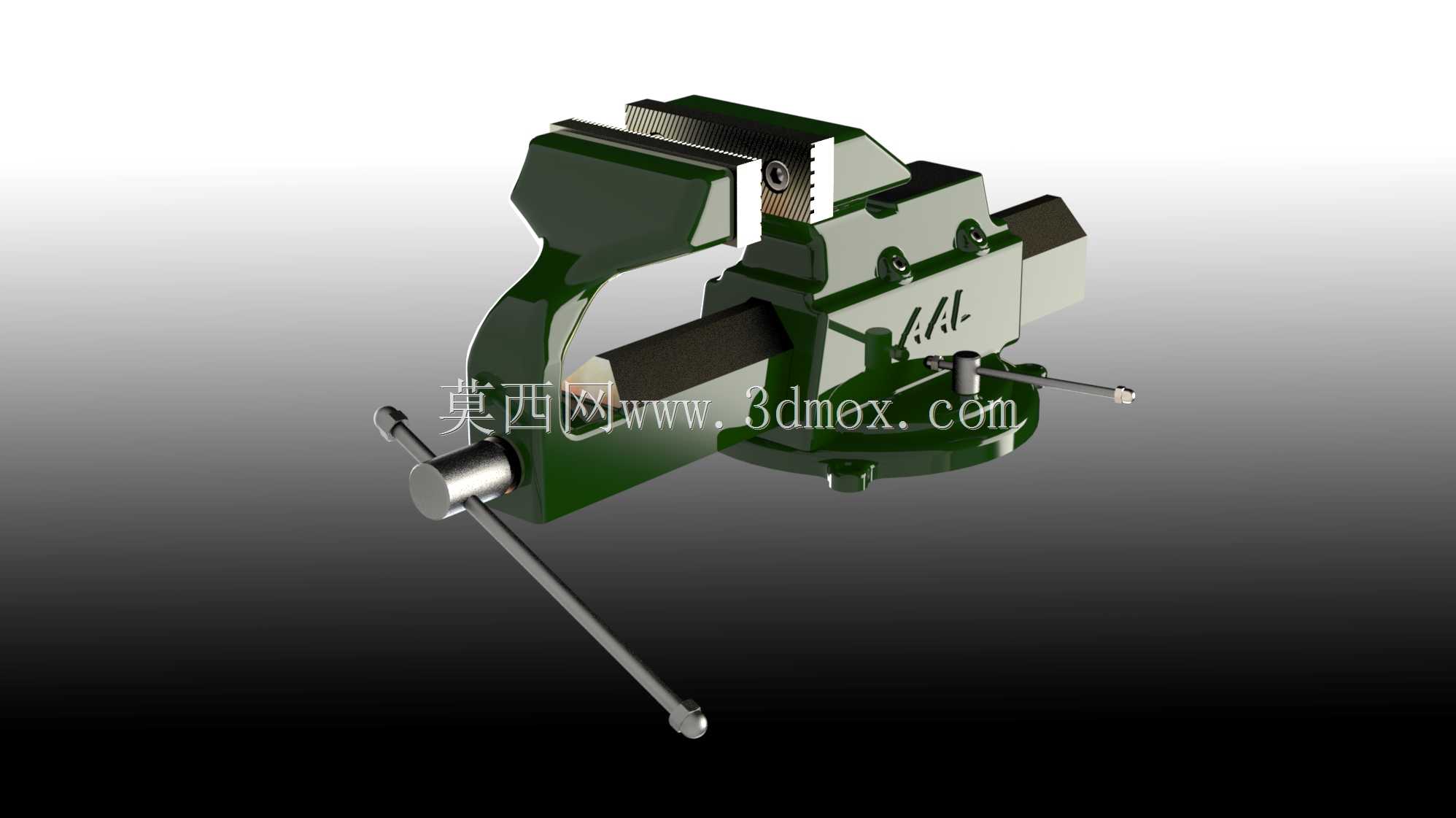

机加工用回转式重型台虎钳结构设计

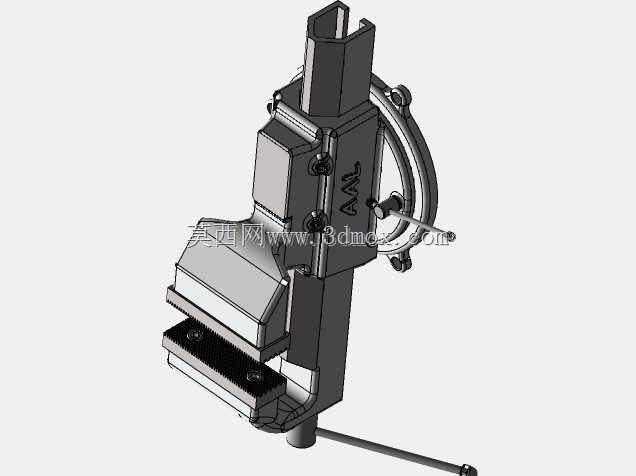

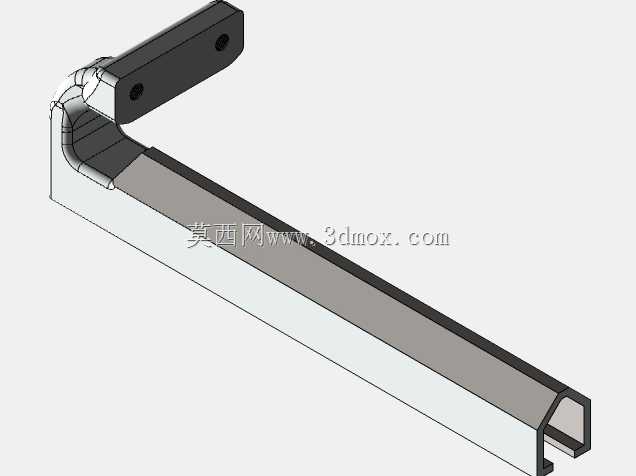

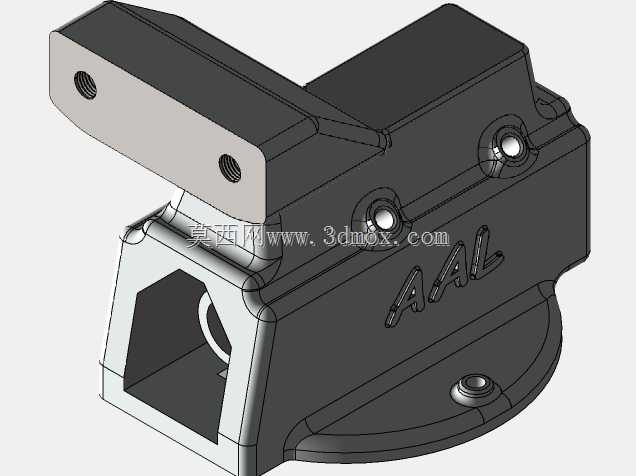

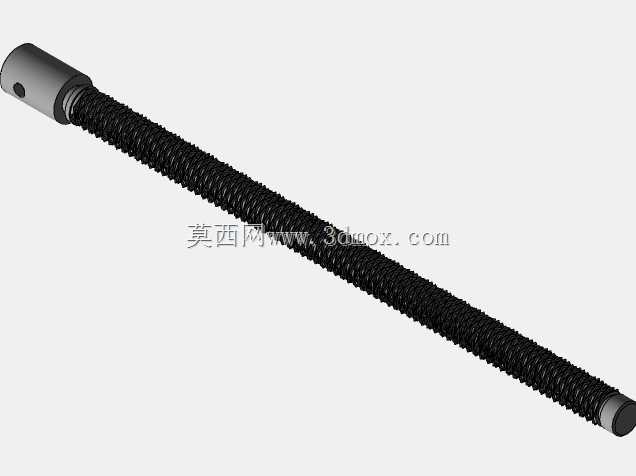

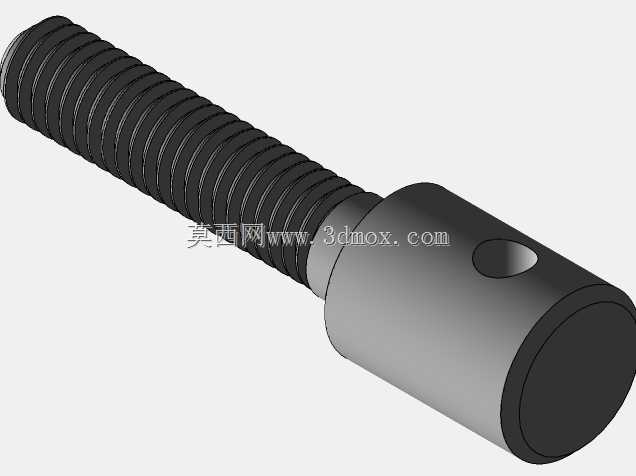

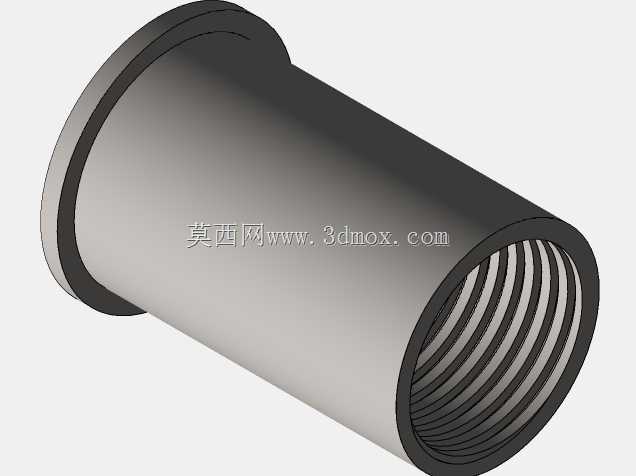

　　这款台虎钳是机加工工位最常用的手动夹紧工装，日常在钳工台、铣床、钻床旁的工位上随处可见，核心作用是在锯削、锉削、錾削、钻孔、攻丝、套丝以及小型零件修配作业中，稳定夹持待加工工件，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。从结构设计来看，这款虎钳采用了铸铁一体式固定钳身搭配活动钳身的经典布局，钳身主体采用高牌号灰铸铁铸造，经过时效处理消除内应力，避免长期承重夹持后出现钳身变形，保证夹持精度的长期稳定性。活动钳身通过梯形丝杠副实现进给运动，梯形螺纹的自锁特性可以保证夹持过程中不会因为加工振动出现松脱，丝杠端部搭配穿装式加力杆，操作人员可以根据工件夹持需求手动调整夹紧力，针对薄壁工件可以轻夹避免夹伤变形，

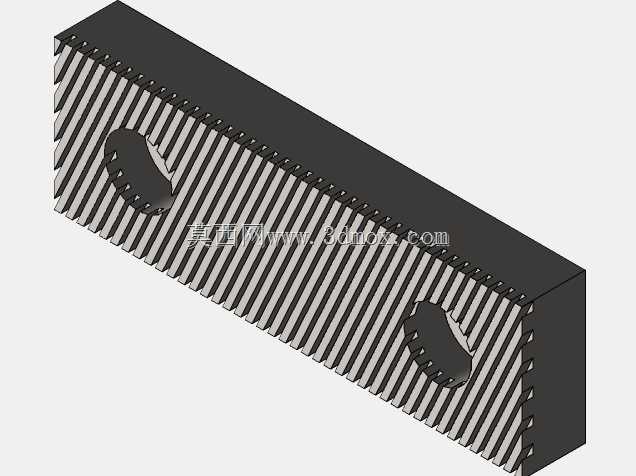

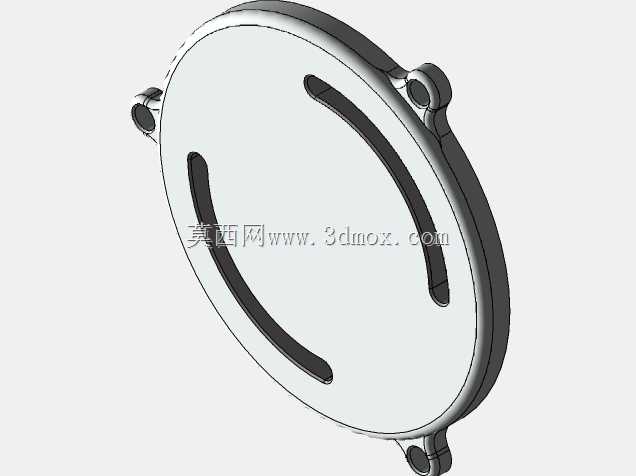

　　针对重型毛坯件可以借助加力杆放大扭矩实现牢靠夹持。钳口部分采用可拆卸式淬硬钢钳口板，钳口表面加工有交叉网纹，增大夹持摩擦力的同时，淬硬处理的表面可以抵抗毛坯件的硬接触磨损，钳口板磨损后可以单独拆卸更换，无需更换整个钳身，降低长期使用的维护成本。底座部分采用360度回转式结构，通过底座锁紧手柄可以将钳身锁定在任意回转角度，方便操作人员调整工件的加工朝向，无需反复松夹调整工件装夹位置，尤其适合需要多面加工的小型零件，能有效减少装夹辅助时间。安装边界上，这款虎钳的底座预留了三个螺栓安装孔，可以通过T型螺栓或者膨胀螺栓固定在钳工工作台或者机床辅助工作台上，安装时需要保证钳口上平面与工作台面的平行度误差控制在0.05mm以内，

　　避免装夹工件后出现倾斜影响加工精度。钳身最大开口尺寸适配常规机加工小型零件的夹持需求，夹持深度可以覆盖大部分条形、块形零件的装夹要求，活动钳身的导轨面采用了贴合式滑动配合，配合间隙经过合理设计，既保证活动钳身进给顺畅无卡滞，又能避免夹持时钳身上翘导致的夹持角度偏差。在实际车间应用场景中，这类虎钳除了常规的钳工作业，还可以配合V型块夹持轴类零件进行径向钻孔、键槽修配作业，也可以配合角度垫铁夹持倾斜角度的零件进行斜面加工，是机加工车间不可或缺的基础工装，其结构设计经过了长期的工业现场验证，所有受力部位都做了加强筋处理，在承受敲击、重载夹持的工况下不会出现断裂变形。
