M5StampC3物联网开发控制模组

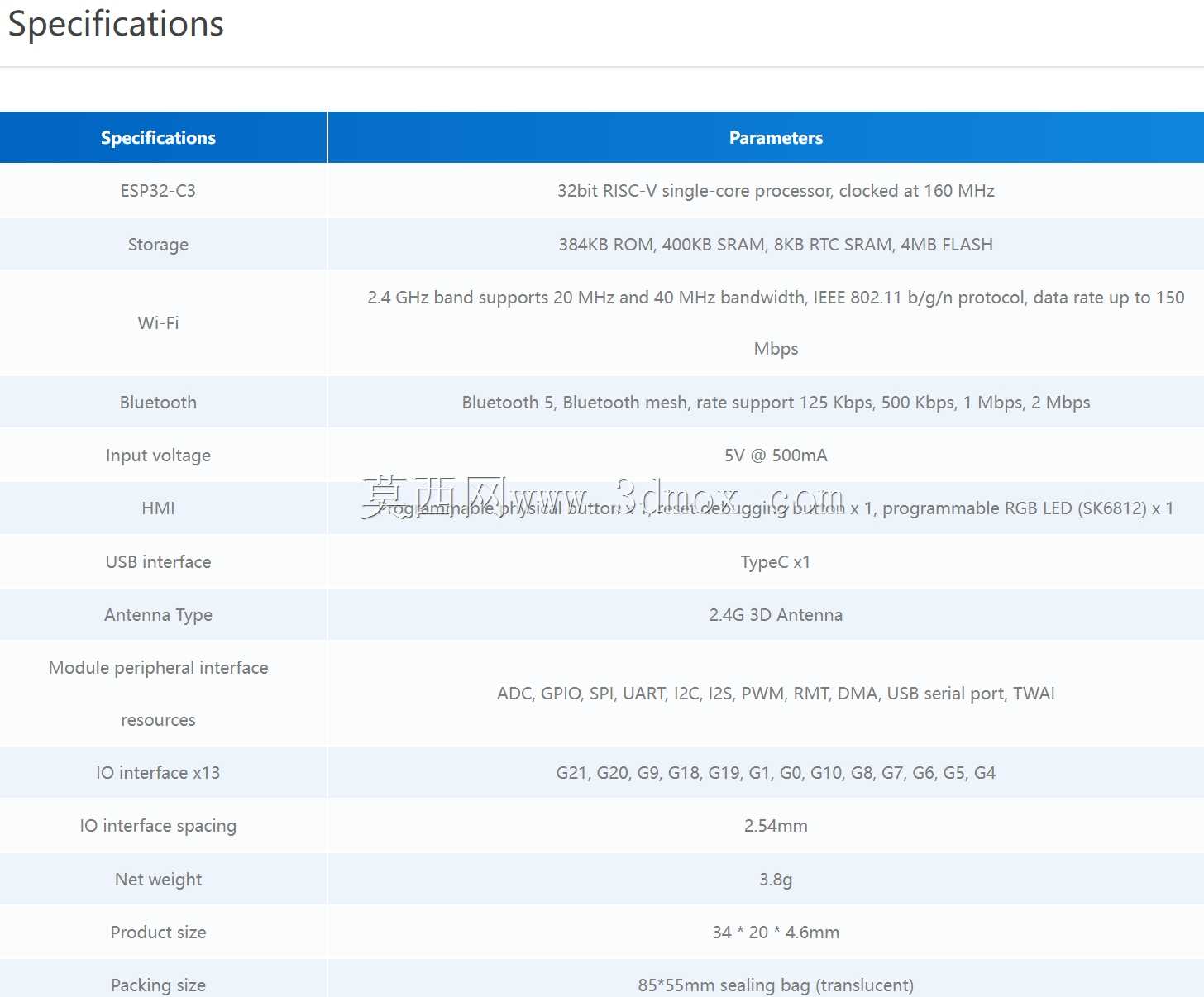

　　在做小型设备联网改造时，最先碰到的往往不是算法问题，而是板卡尺寸、接口位置、固定方式和外壳干涉这些结构层面的约束。M5Stamp-C3这类紧凑型控制模组，正是为空间受限的联网节点准备的。它把主控、无线通信、电源管理和常用外设集中在一块小板上，结构工程师在布置机柜、传感器盒、小型终端或者教学实验装置时，可以直接把它当作一个标准化电子部件来处理，而不必从芯片最小系统开始重新画板。

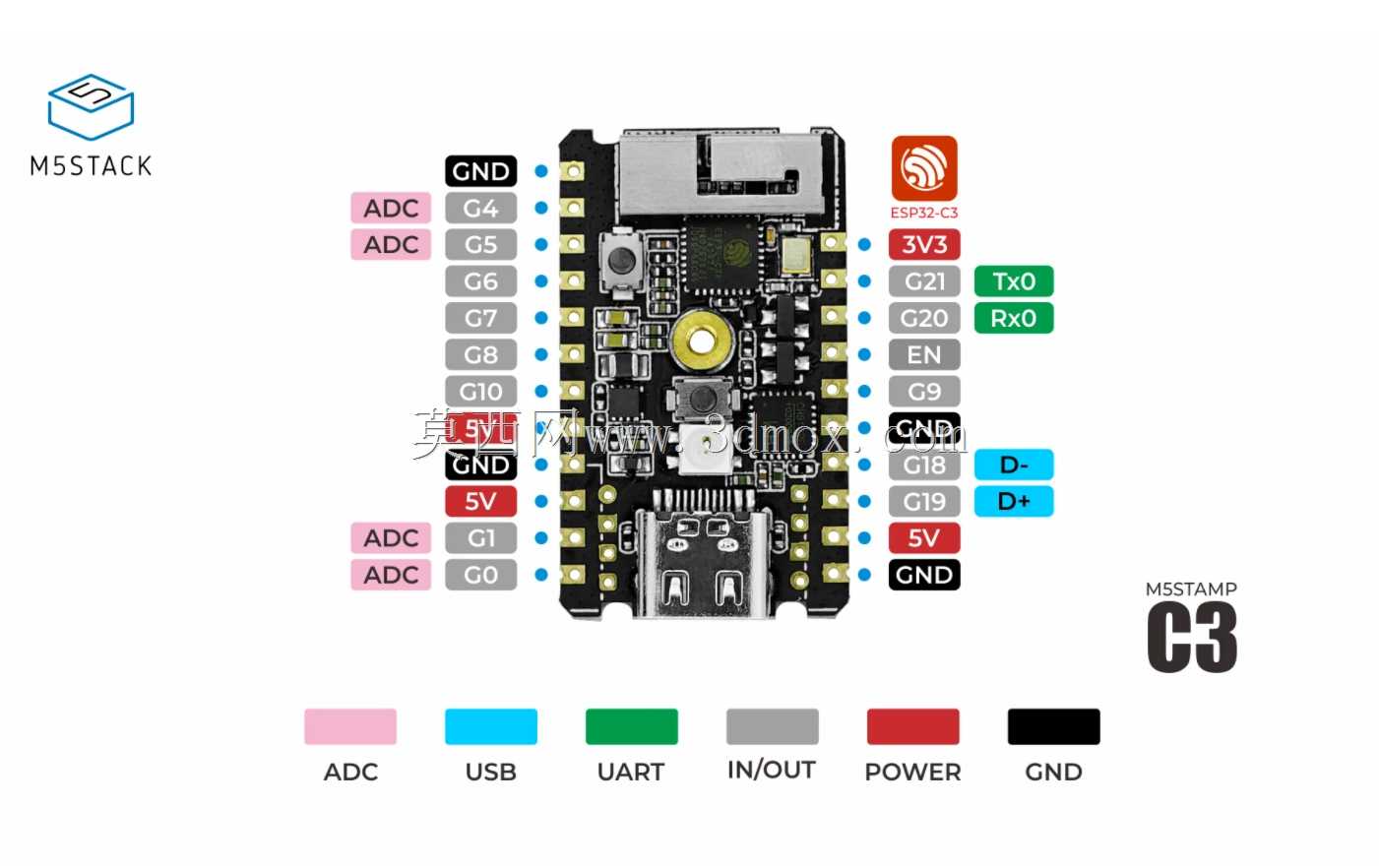

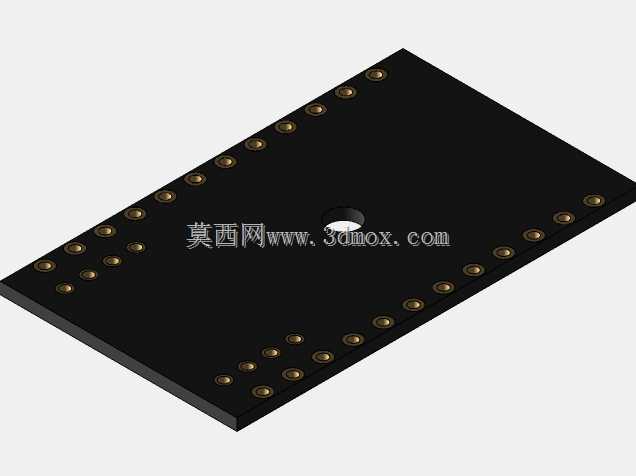

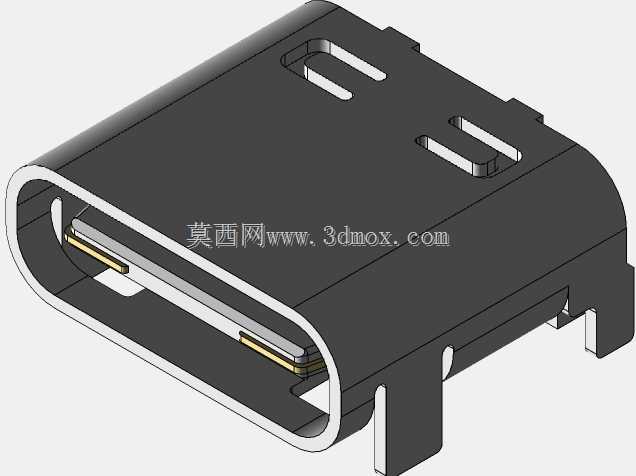

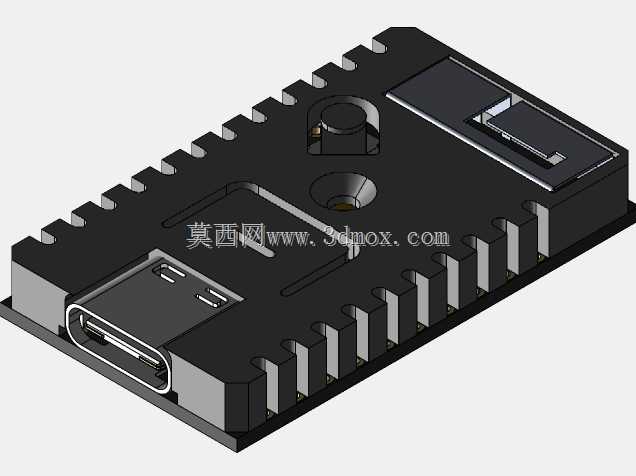

　　从板型上看，模组采用狭长矩形布局，板边布置了一排焊盘孔位，适合直接焊接到底板，也可以通过排针、排母或者邮票孔方式集成。四周的开孔和焊盘构成了主要安装与电气边界，建模时需要重点保留孔位间距、板厚、元件高度以及接口突出尺寸。Type-C接口位于板体一端，外壳金属部分和塑料舌片均有明显高度差，插入线缆后还会向外占用一段插拔空间，因此外壳开孔不能只按PCB轮廓处理，必须预留线缆头部半径、插拔行程和手指操作空间。

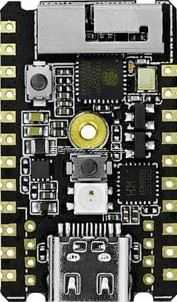

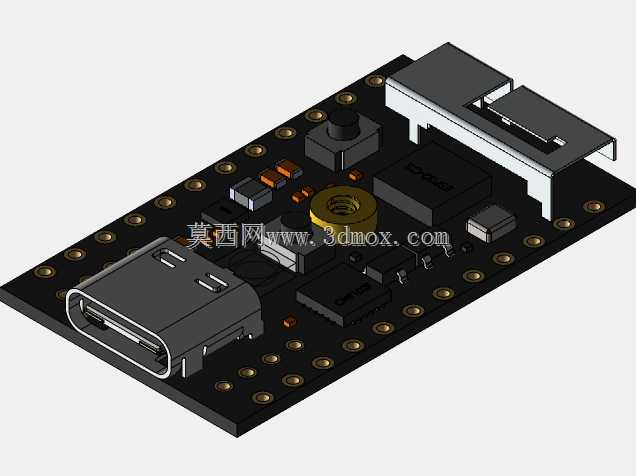

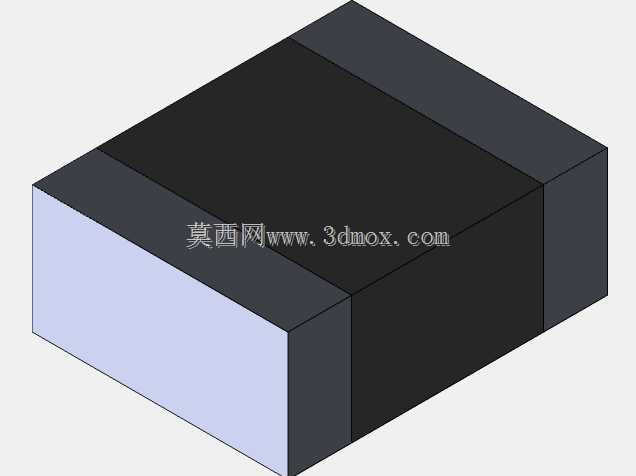

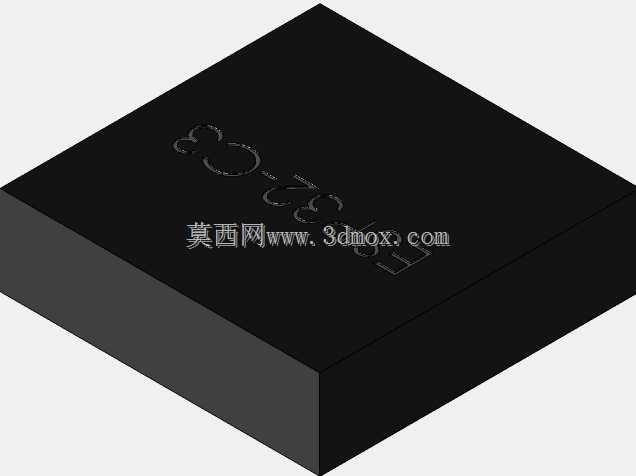

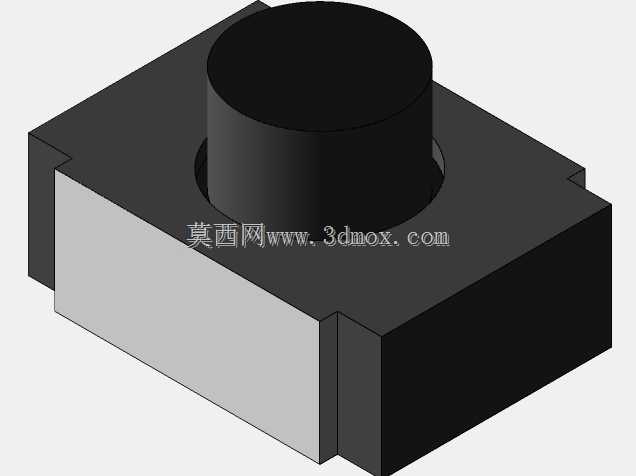

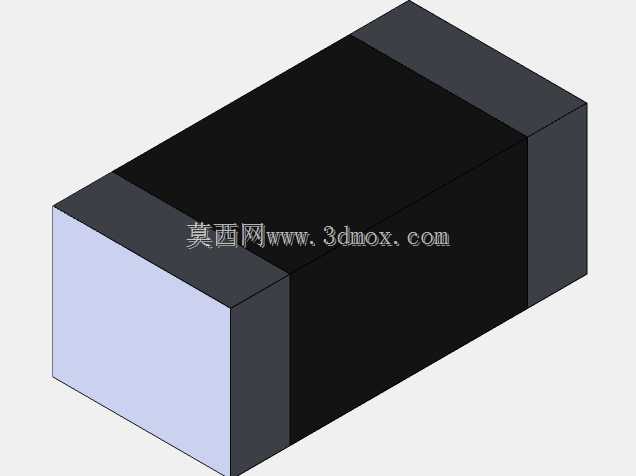

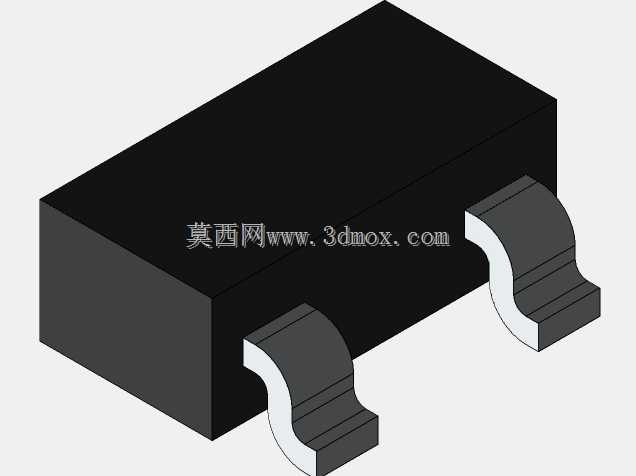

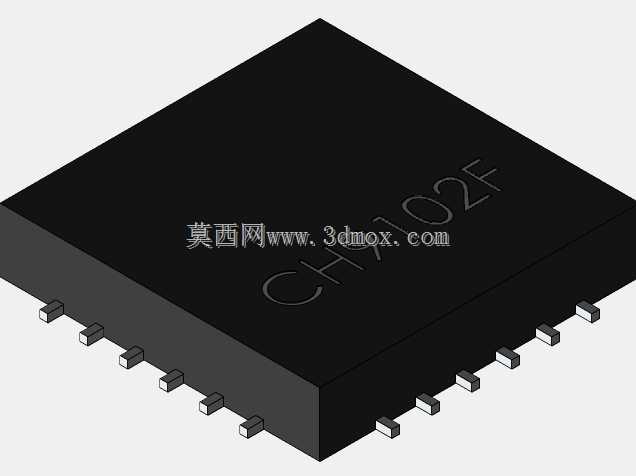

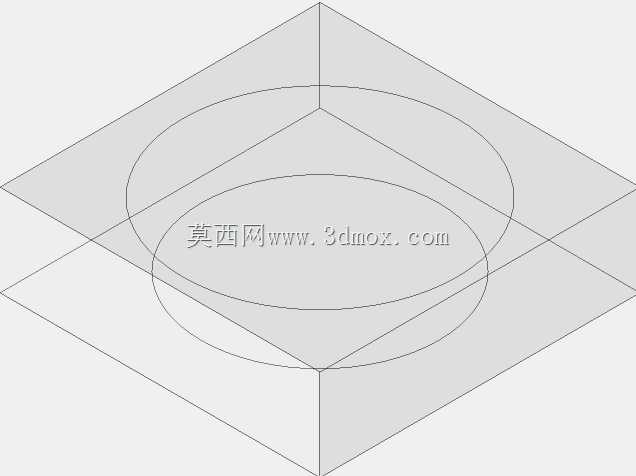

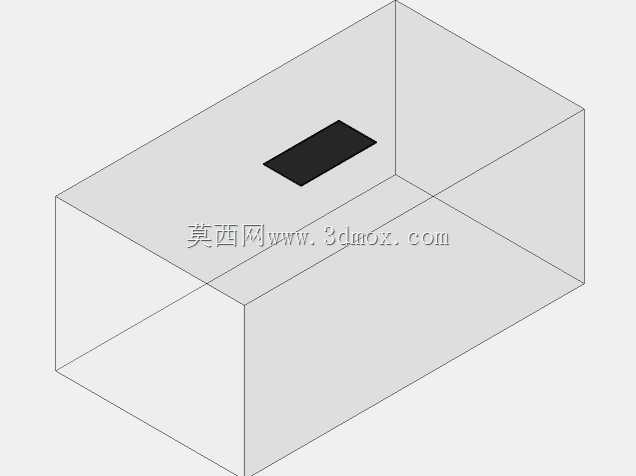

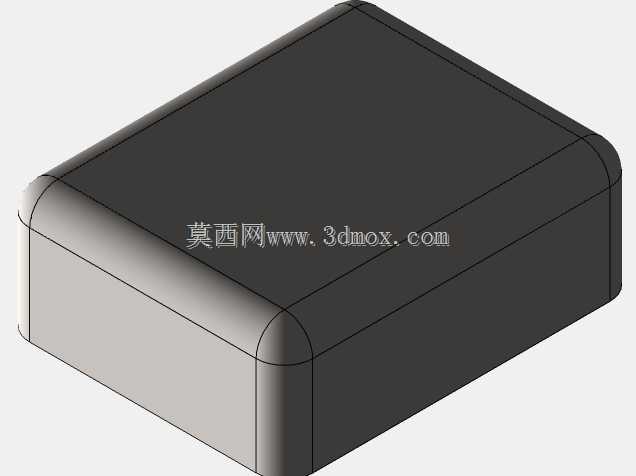

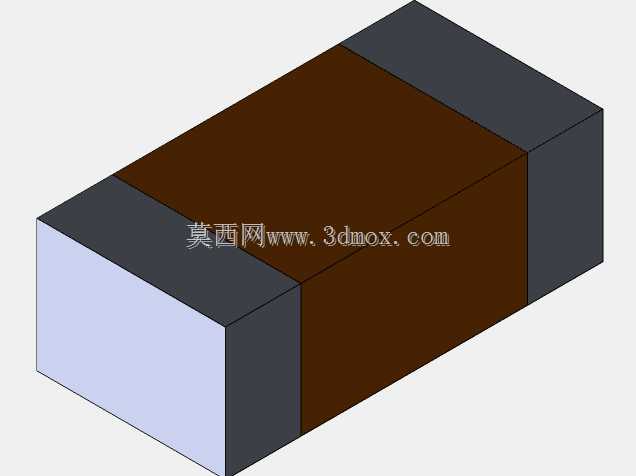

　　板上元件分区比较清晰。主控芯片位于板体中部偏右，周边配合晶振、阻容、电源芯片和无线相关电路；USB接口靠近端部，便于生产烧录和现场维护；按键、LED以及小型状态指示元件布置在容易观察和操作的位置。实际结构设计中，按键顶面与外壳内壁之间要保留合适行程，过紧会造成误触发，过远又会导致按压无力。LED若需要导光，应在外壳上设置导光柱或透明窗口，并避免铜柱、筋位遮挡光线。

　　该模组的核心用途是为家电、工业传感器、小型执行终端和教学原型提供联网控制能力。Wi-Fi可用于接入局域网、上传采集数据或接收远程指令；蓝牙则适合近场配网、调试和与手机、平板等移动终端通信。在设备内部，它可以通过GPIO连接温湿度、压力、距离、电流等传感器，也可以驱动继电器、指示灯、蜂鸣器或小功率执行机构。做三维布置时，不能只把它理解成一块“聪明的小板”，还要考虑天线区域的净空要求，尽量不要让金属支架、电池外壳或连续钣金紧贴无线部分，否则通信距离和稳定性会受到明显影响。

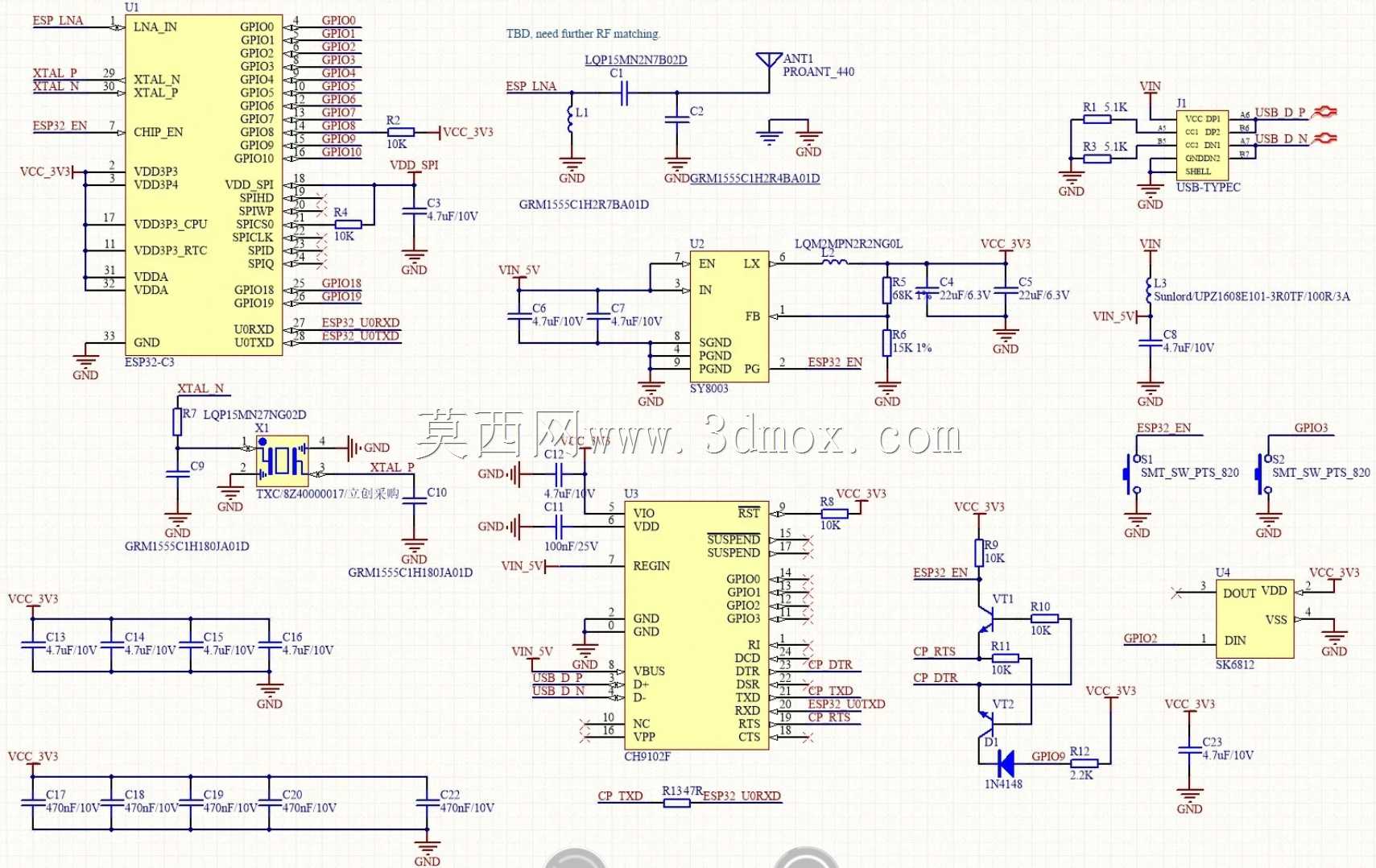

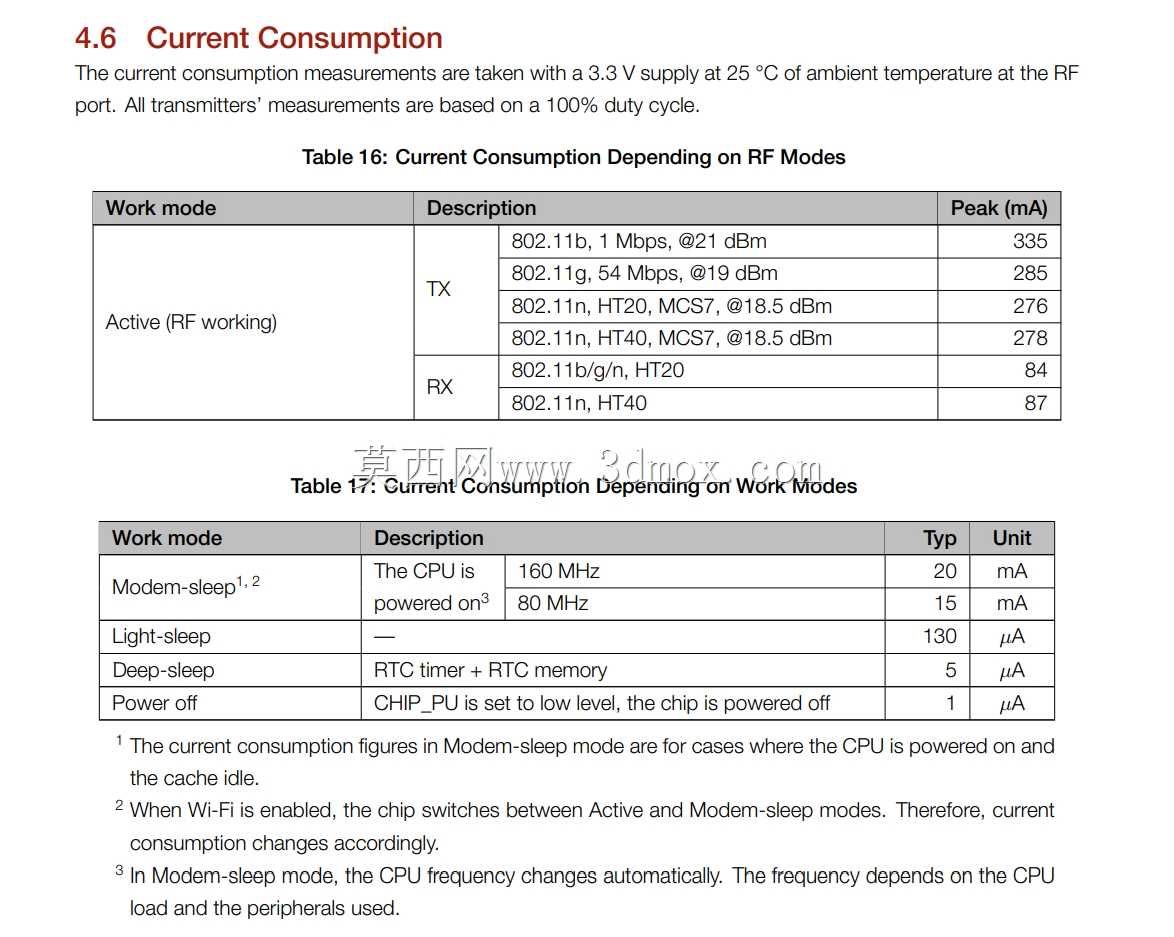

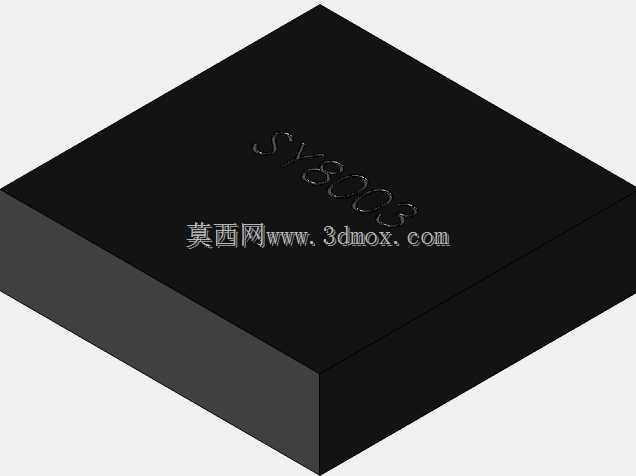

　　电源入口与板内DC/DC区域决定了供电边界。模组支持5V输入，并在板上完成3.3V转换，这使它能够方便地接入常见USB供电或设备内部5V母线。结构建模时，Type-C接口周围应避免设置过高的加强筋，外壳开口既要满足插头进入，又要限制插头侧向晃动。若产品采用永久接线方式，也可利用板边焊盘直接接入底板电源，但需要在底板上设置正确的电源去耦和防反接措施。

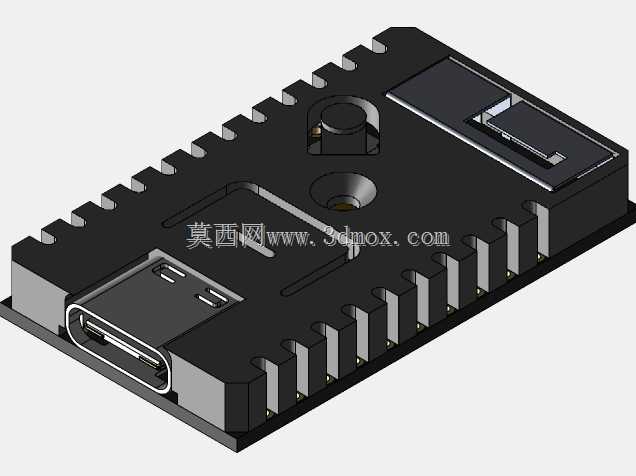

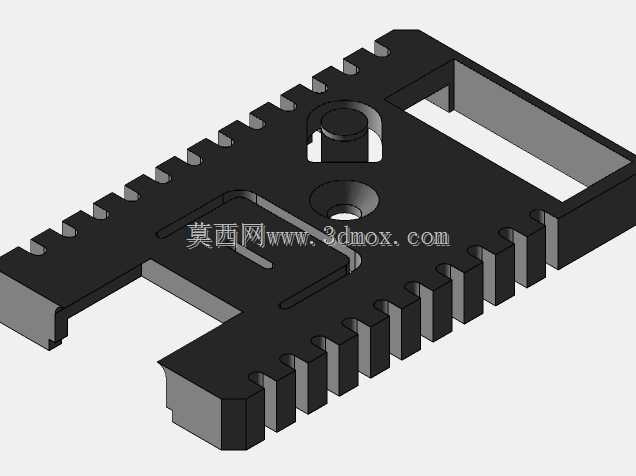

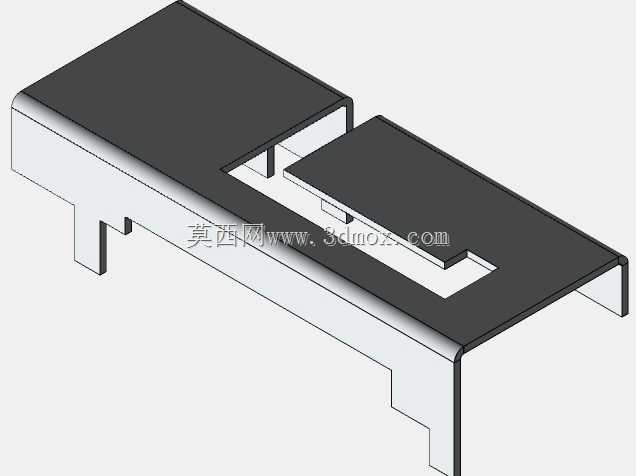

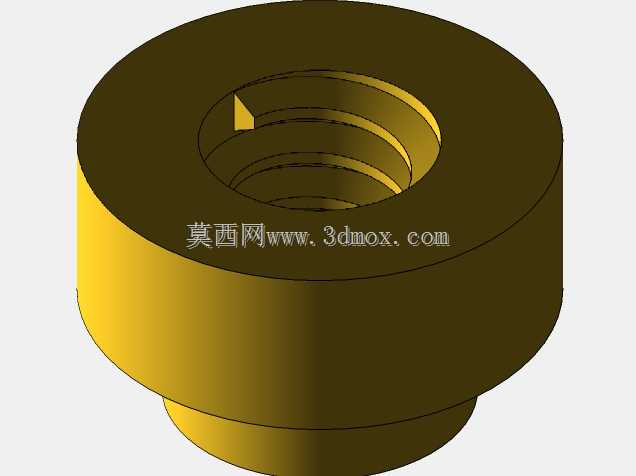

　　安装方式上，这类模组常见三种集成路径。第一种是作为子板直接贴焊在主控底板上，适合批量产品，结构紧凑，抗震性好；第二种是通过排针排母安装，适合开发验证和教学平台，后期更换方便；第三种是利用板边孔位配合螺柱固定在小型壳体内，适合独立网关或传感终端。无论采用哪种方式，都应在三维模型中检查最高元件与外壳之间的安全间隙，尤其是金属屏蔽件、接口壳体和焊点区域。板底焊点与底板之间的高度也不能忽略，过近可能造成压件，过远则会影响焊接可靠性。

　　从散热和耐温角度看，模组采用工业应用常见的耐热塑料外壳与贴片工艺设计，能够适应普通控制柜、室内终端和轻度工业现场环境。但在密闭盒体中，若周边存在电源模块、继电器或发热功率器件，仍应通过开孔、通风槽或热隔离筋降低局部温升。建模时可以把板卡作为禁布区参考，在周围预留走线槽、扎带位和检修空间，而不是把剩余空间全部填满。

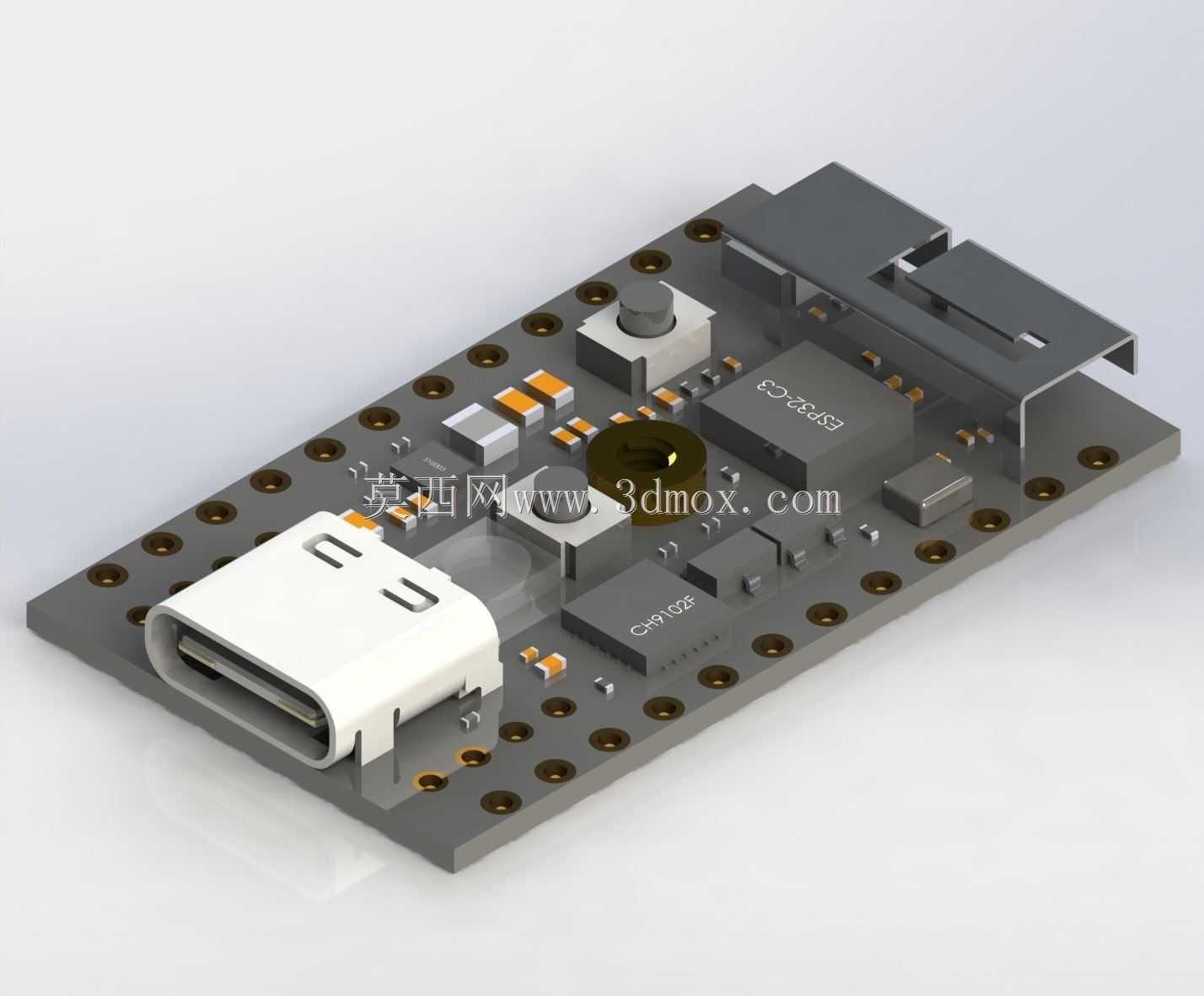

　　在产品开发流程中，这类模组的价值在于缩短电子控制部分的结构验证周期。设计人员不需要反复重建芯片级细节，而是围绕板卡轮廓、接口位置、固定孔和外设连接关系完成壳体设计。与Arduino等常见开发生态兼容，也让控制引脚、示例程序和外围模块的复用更加直接。对于三维建模人员来说，准确还原Type-C接口、板边孔、按键、LED、芯片和主要贴片元件的相对位置，比单纯追求外观渲染更有工程意义，因为这些几何特征直接影响外壳开孔、底板布局、装配干涉和后期维护。

　　整体来看，M5Stamp-C3适合作为小型物联网终端的控制核心：板型小、接口集中、无线功能完整、焊接方式灵活。结构设计时应把通信净空、线缆插拔、按键行程、LED可视性、供电走线和散热间隙一起纳入装配模型，在紧凑外观与可制造、可维护之间取得平衡。
