石油化工汽提再生塔立式结构设计

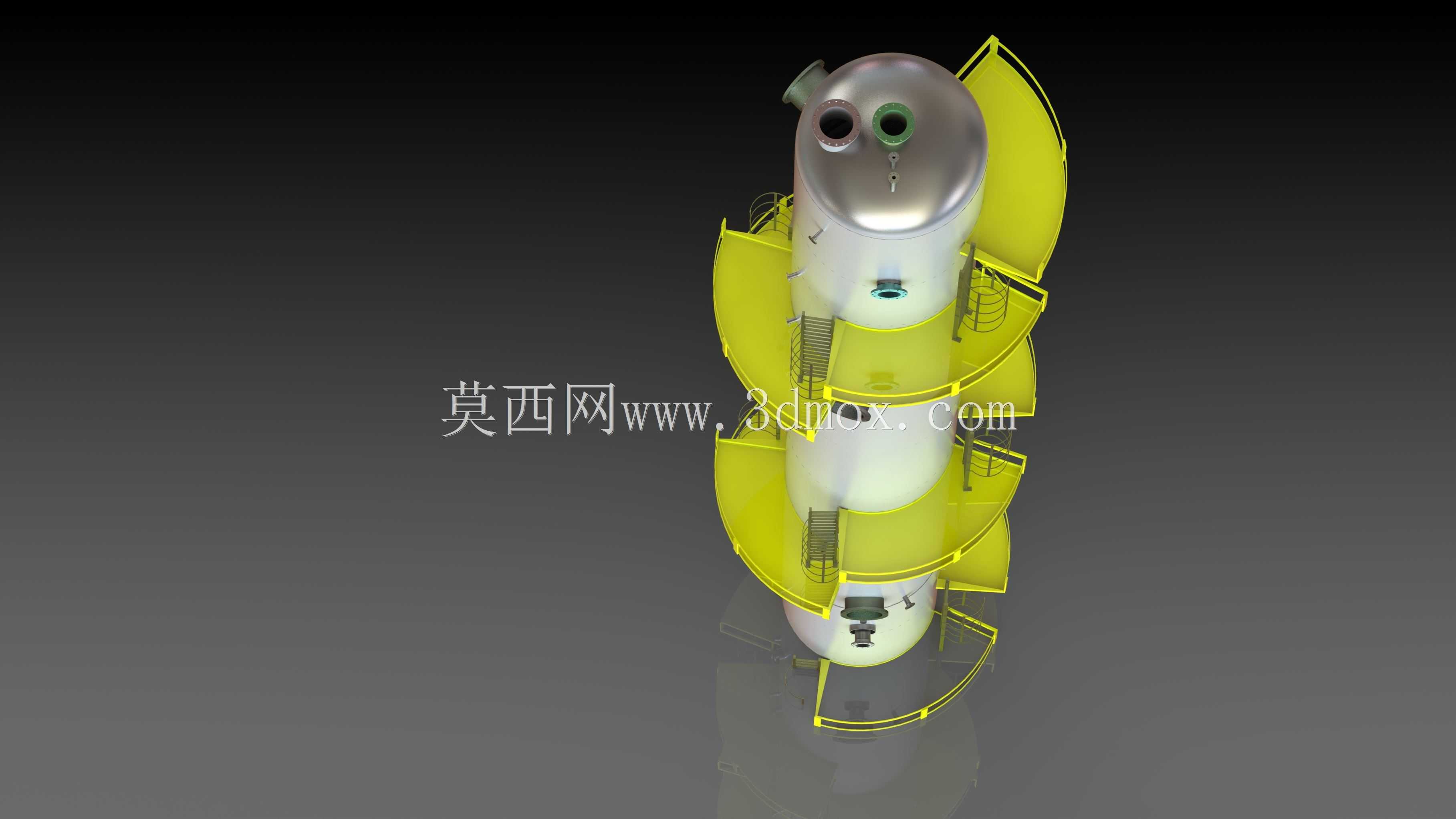

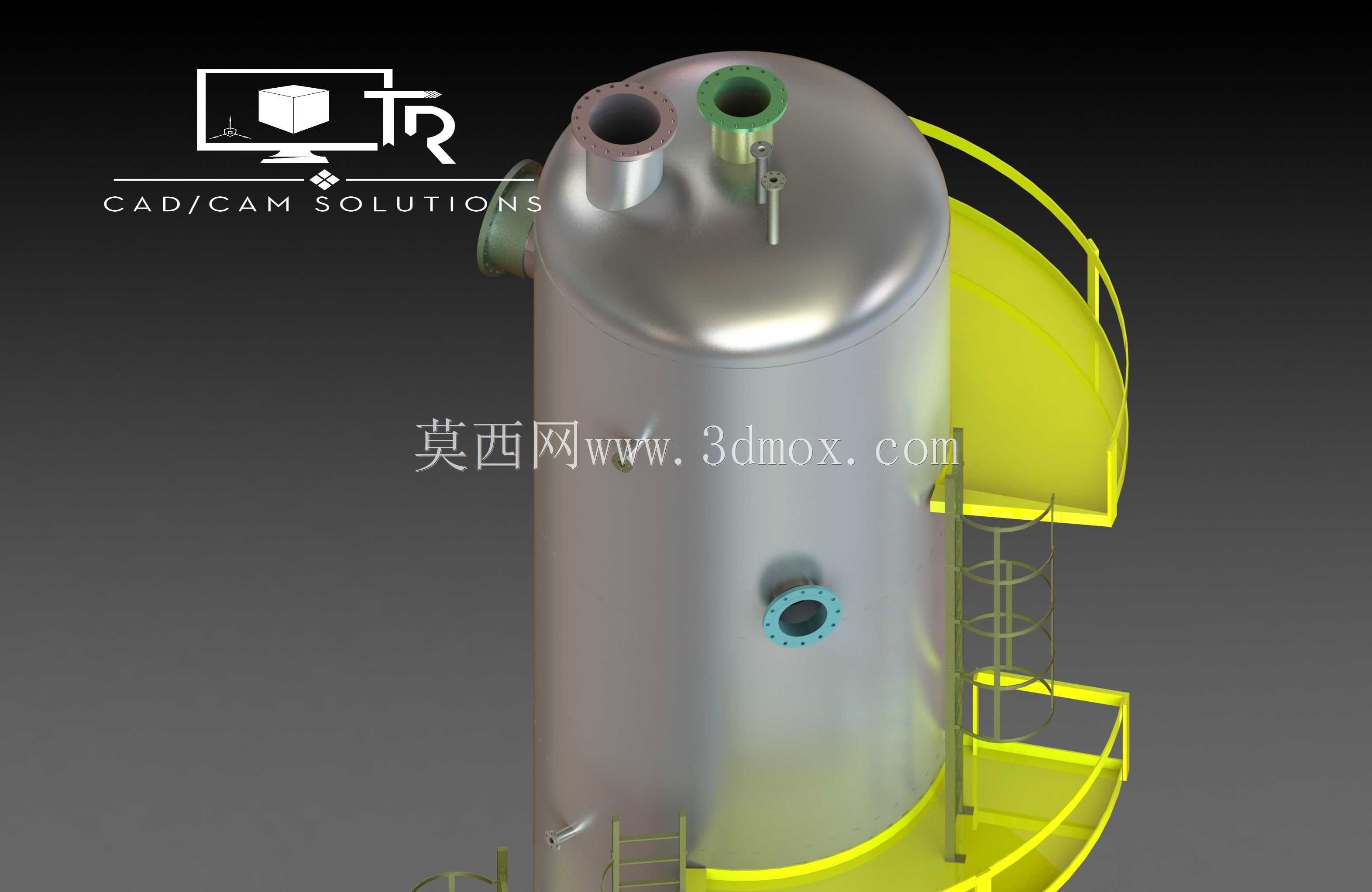

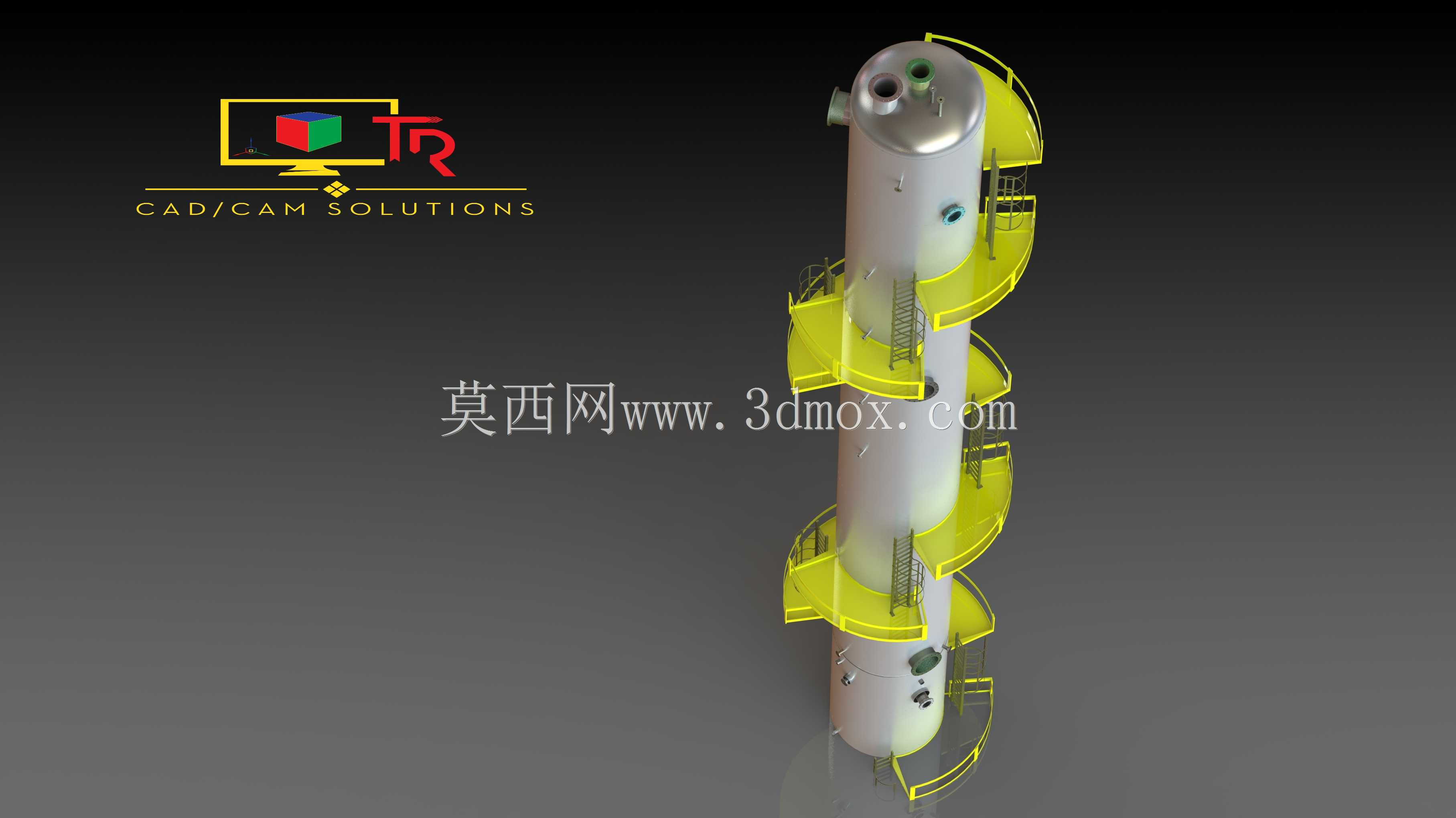

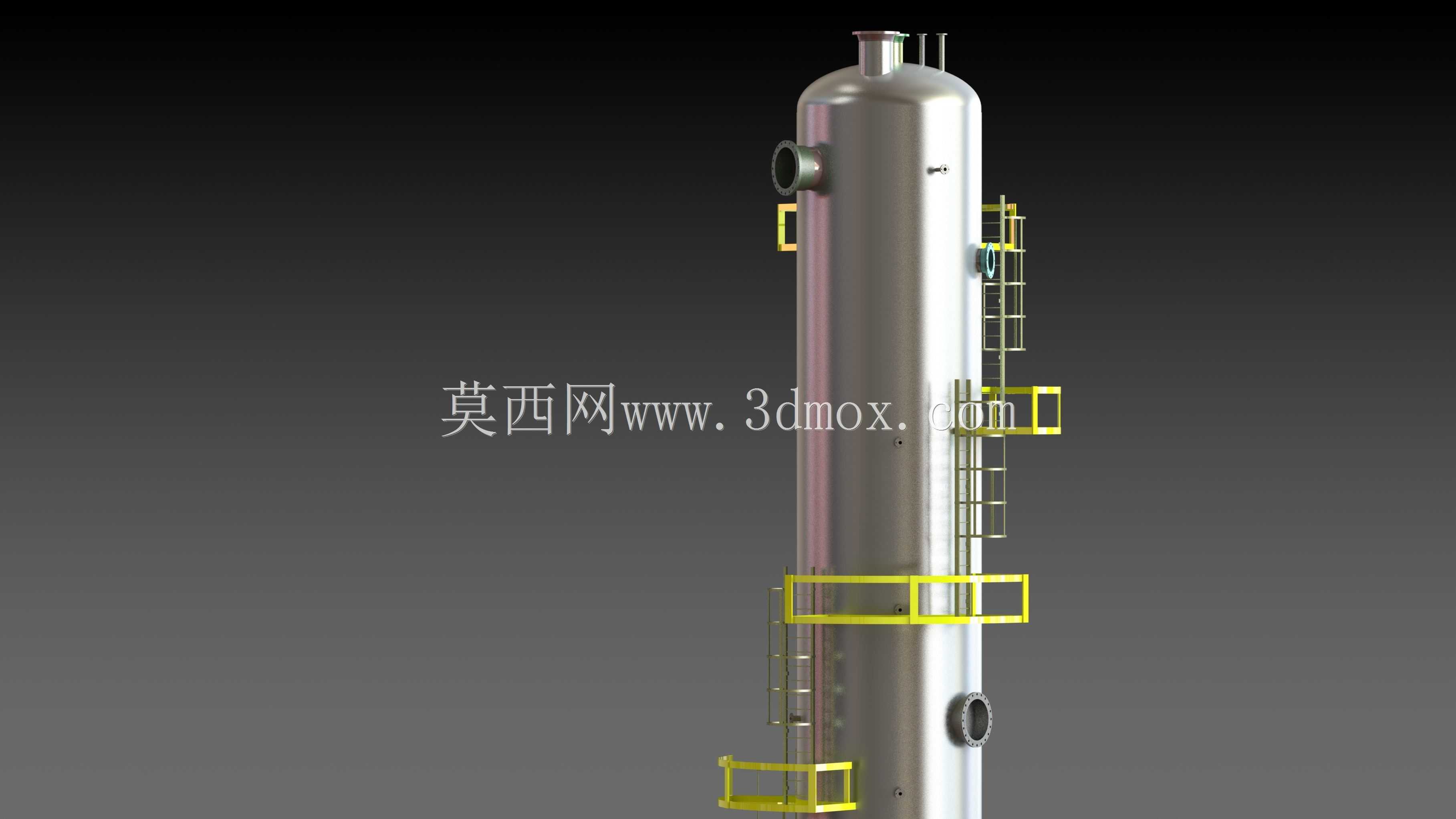

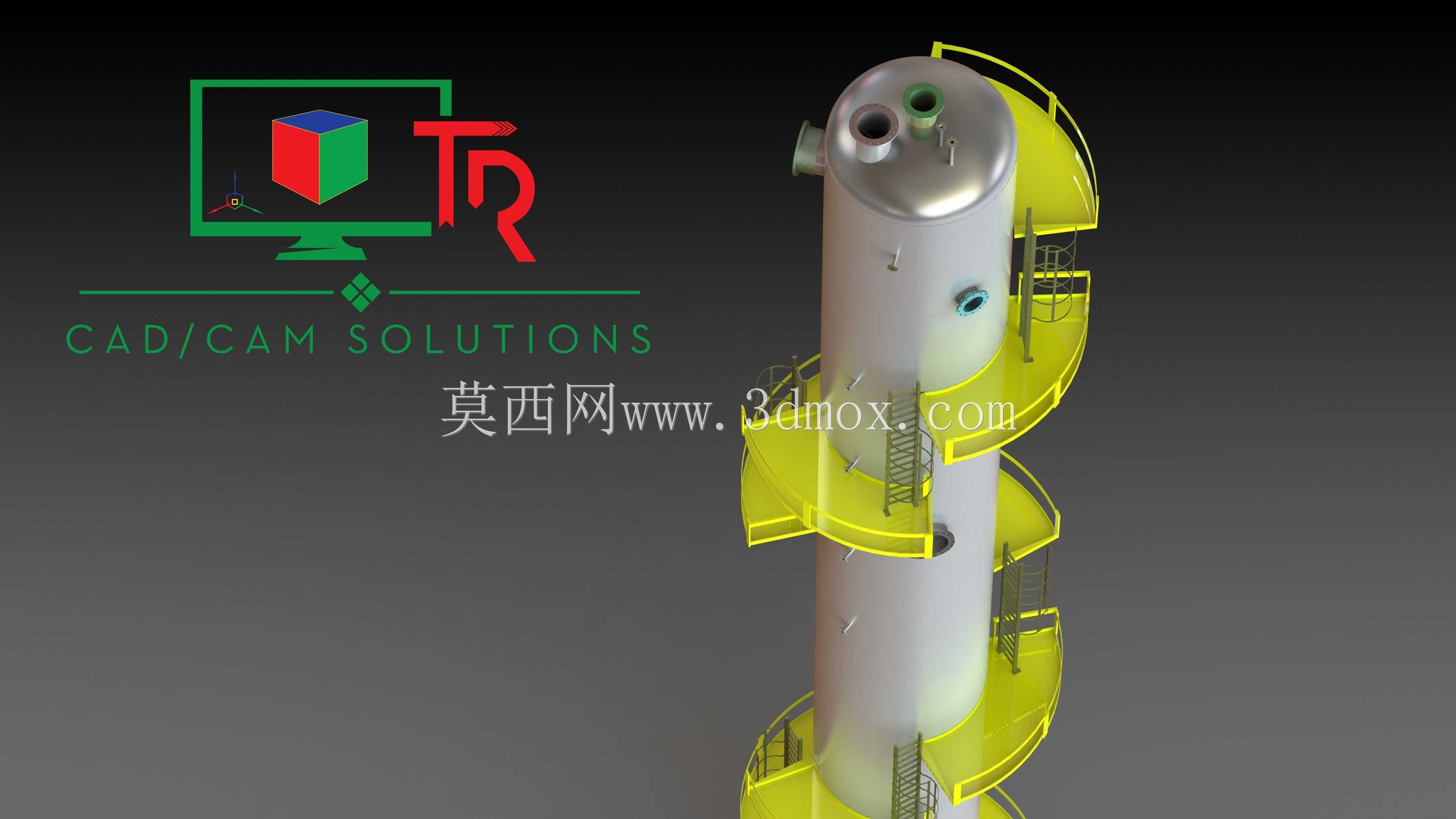

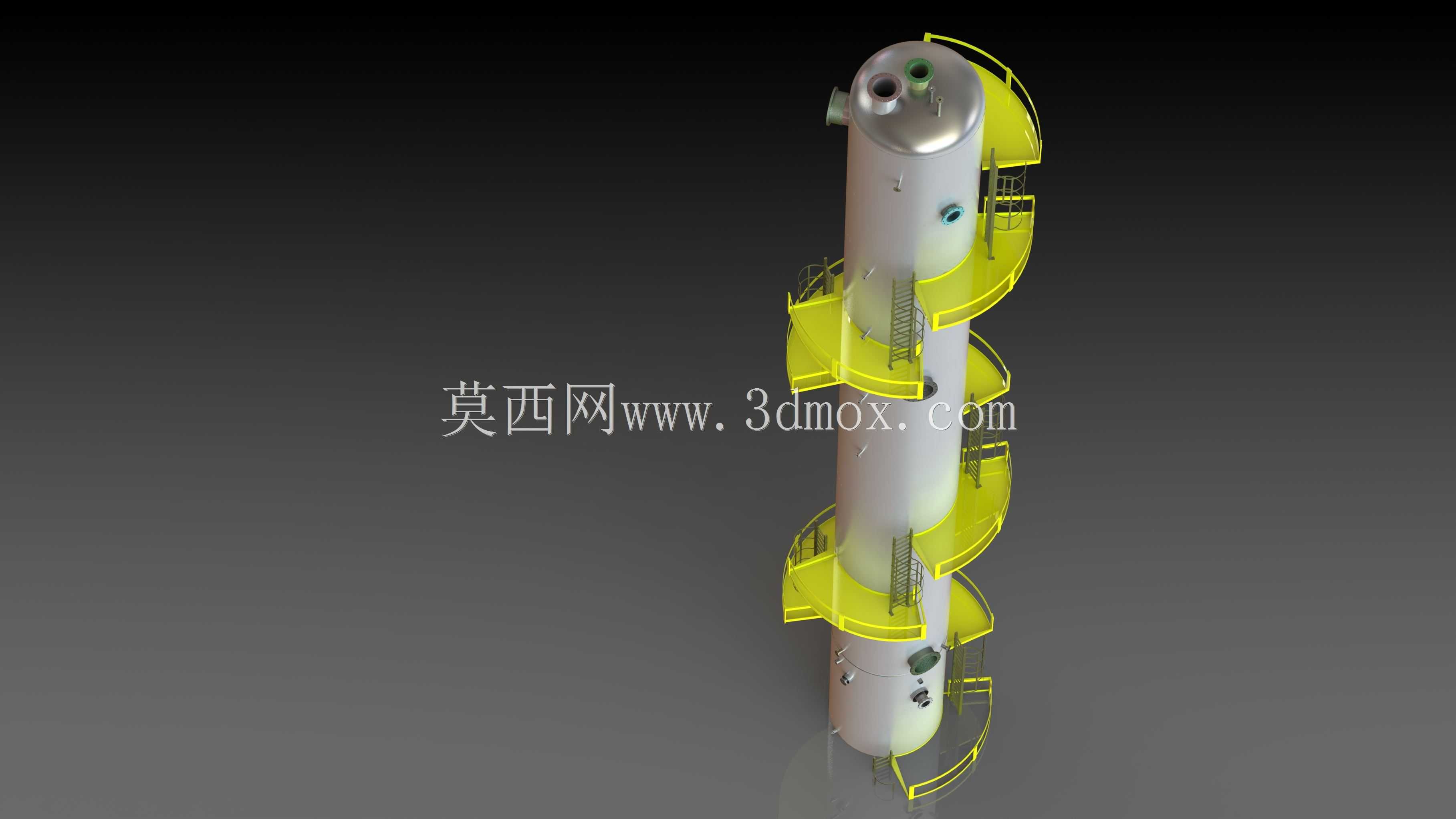

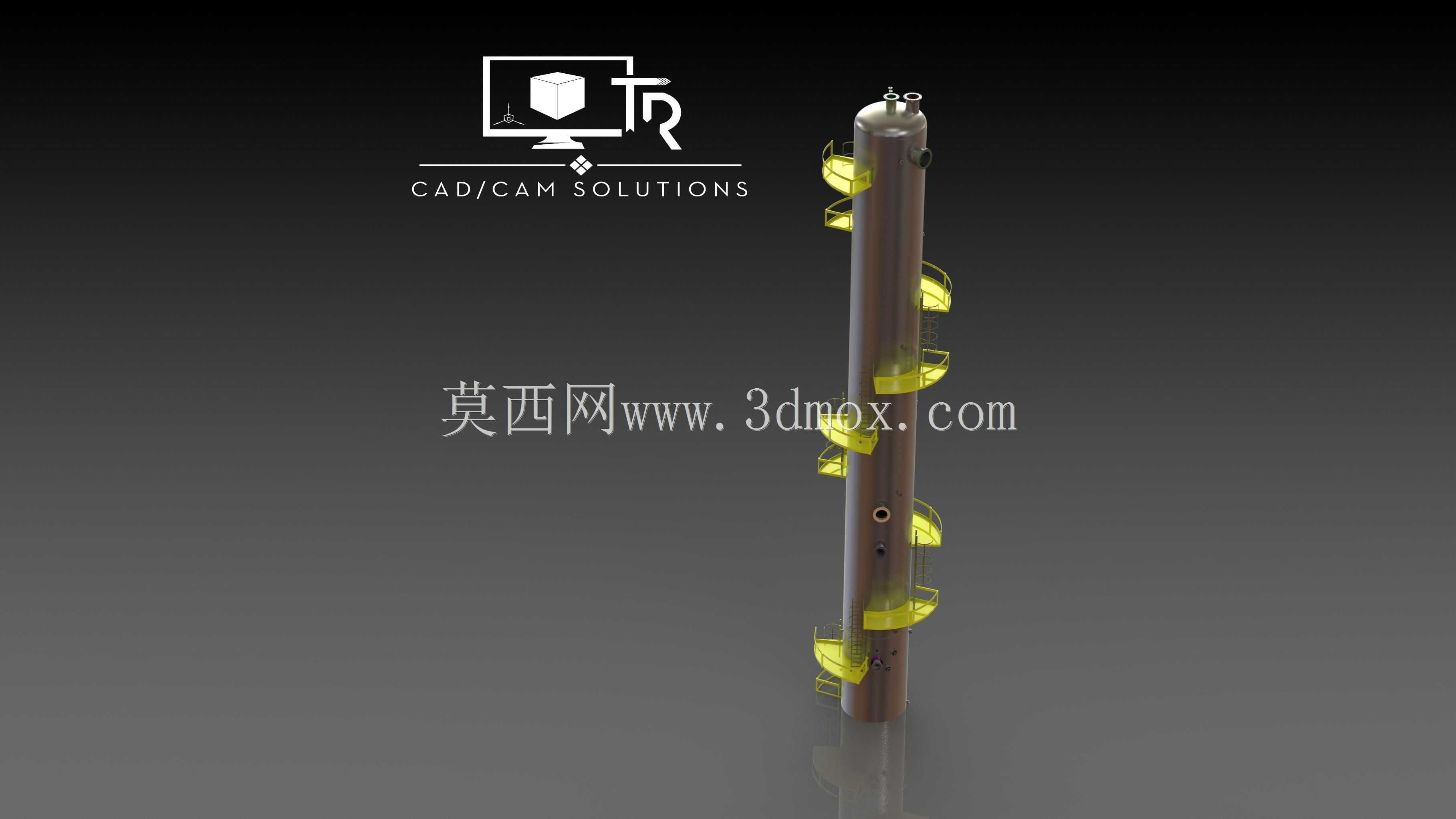

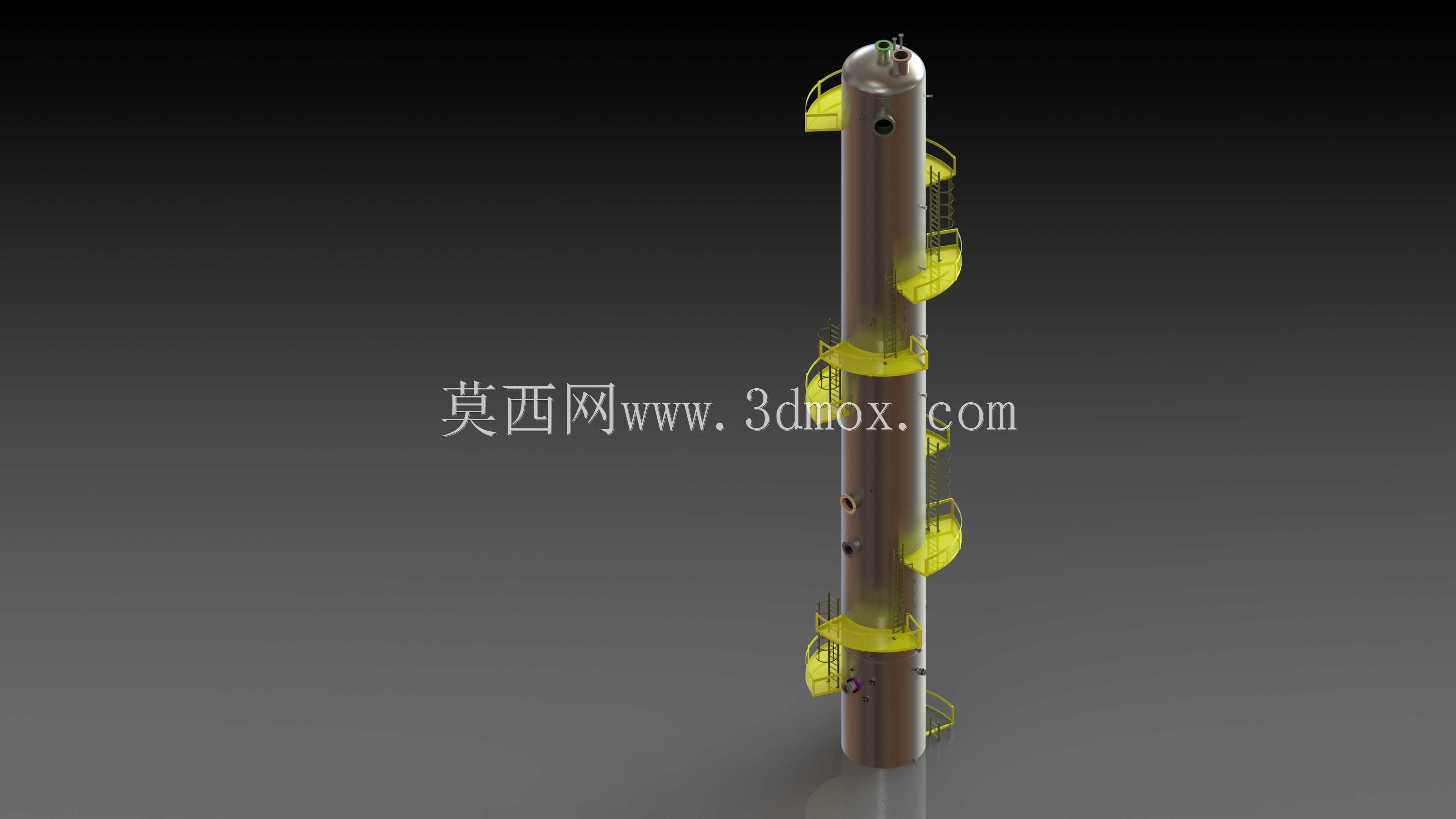

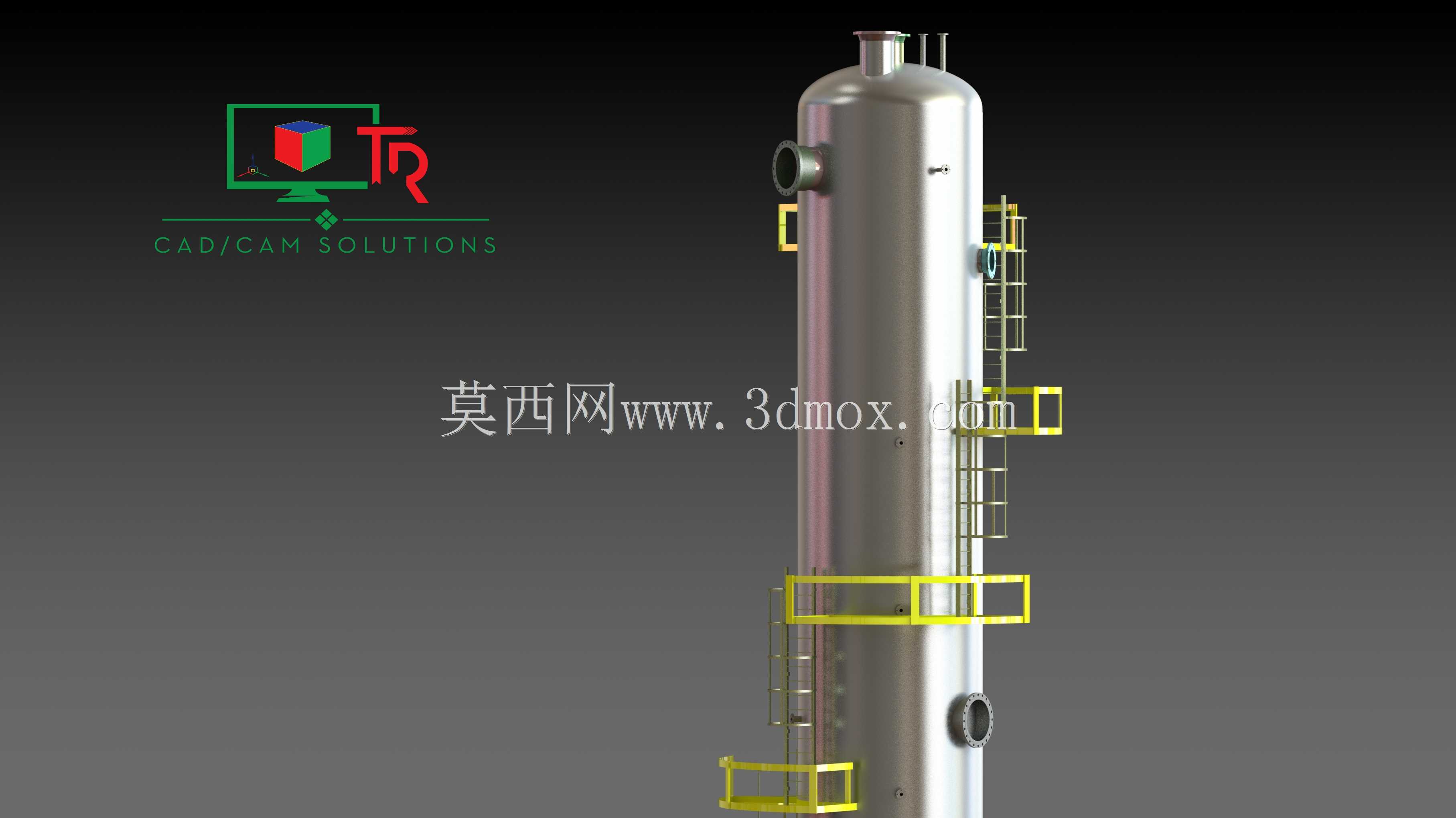

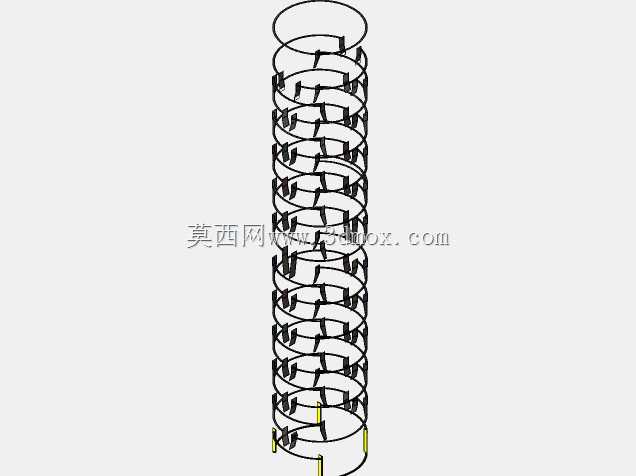

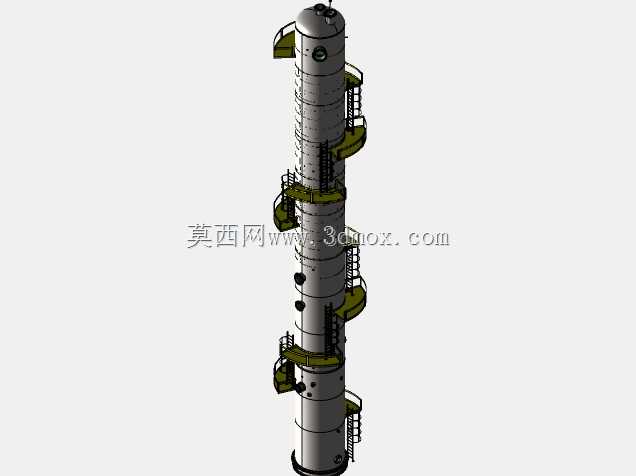

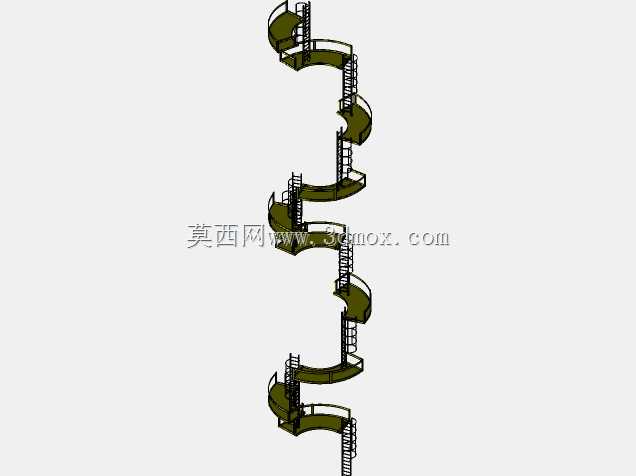

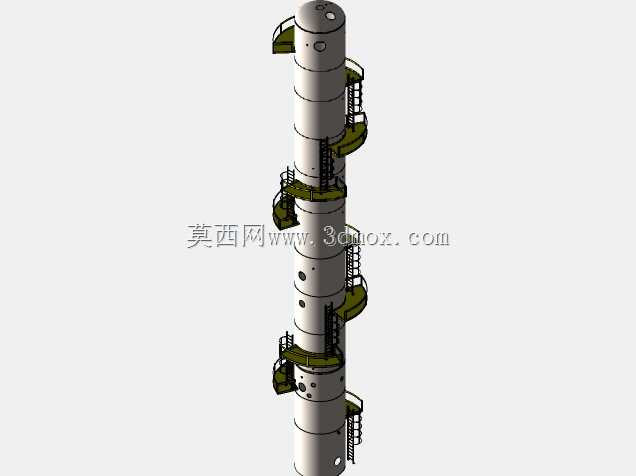

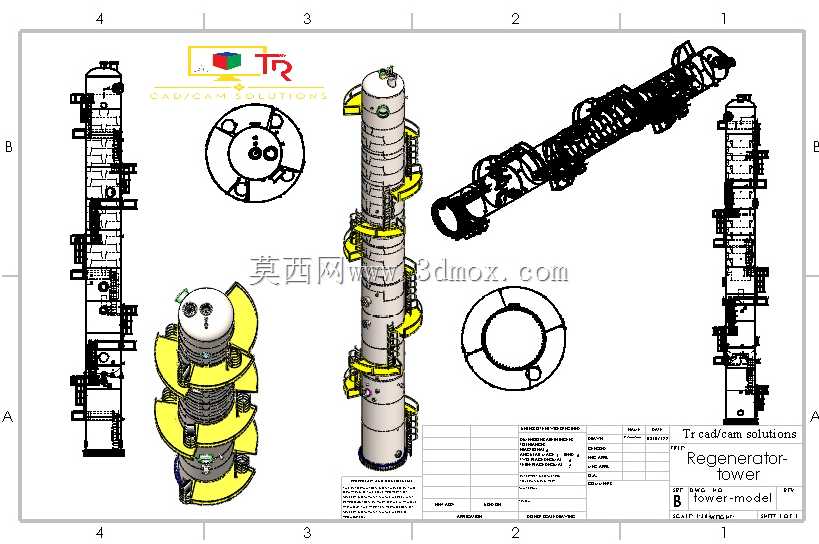

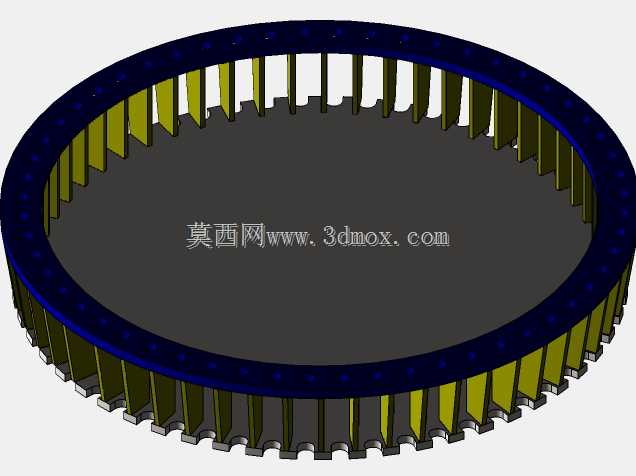

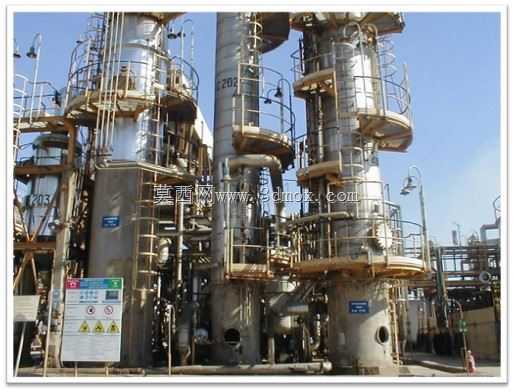

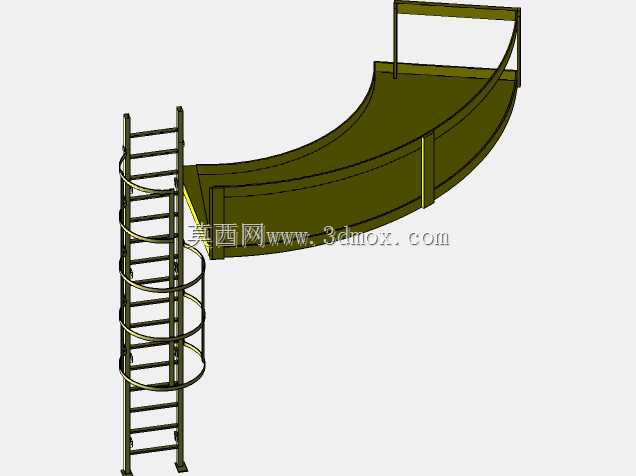

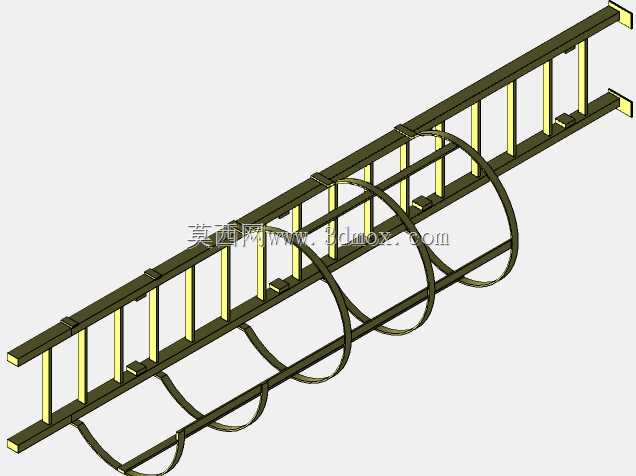

　　在石油炼化、天然气净化、煤化工溶剂再生工段，这类立式塔器是溶剂脱酸单元的核心静设备，现场多布置在装置区的构架旁，塔体底部通过裙座与混凝土基础锚固，周边预留足够的操作检修通道，顶部连通酸性气输送管网，侧线接口分别对接富液进料、贫液出料、蒸汽注入管线，外部的螺旋盘梯从地面层一直连通到塔顶操作平台，每段盘梯对应塔体的人孔、仪表接口位置，方便日常巡检时查看液位、压力测点的运行状态，也能满足检修期人员上下、工器具转运的通行需求。

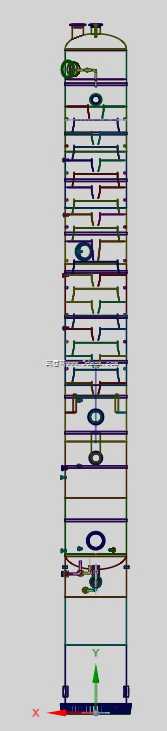

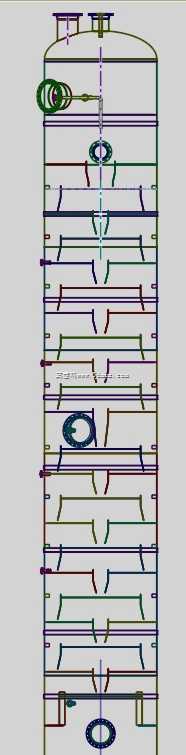

　　从功能实现逻辑来看，塔内部可根据工艺需求装填规整填料或者设置浮阀塔盘，底部注入的低压蒸汽自下而上流动，与自上而下进入的富溶剂在填料层或塔盘上充分逆流接触，通过传质过程将溶剂中溶解的硫化氢、二氧化碳等酸性组分解吸出来，脱除酸性组分后的贫溶剂从塔底流出，经换热后循环回到吸收单元重复使用，塔顶解吸出的酸性气则输送至后续硫回收装置处理，整套流程能将溶剂中95%以上的酸性组分脱除，保障循环溶剂的吸收性能稳定。

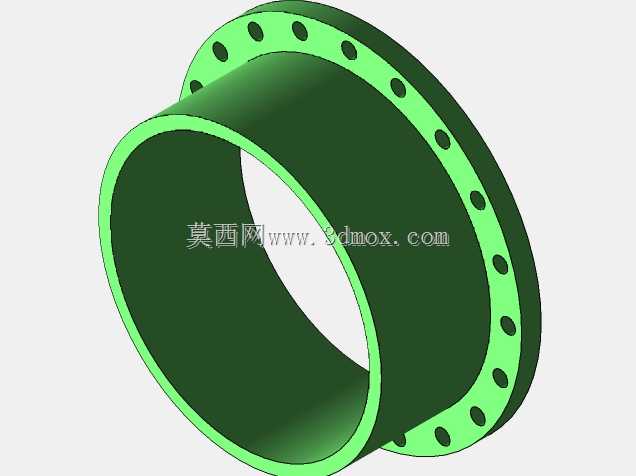

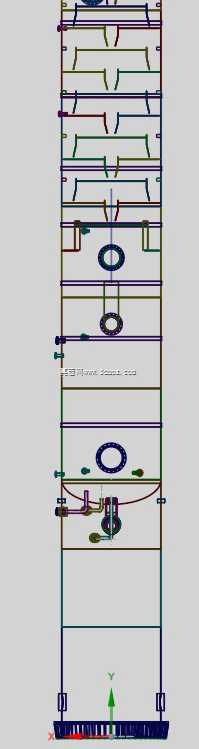

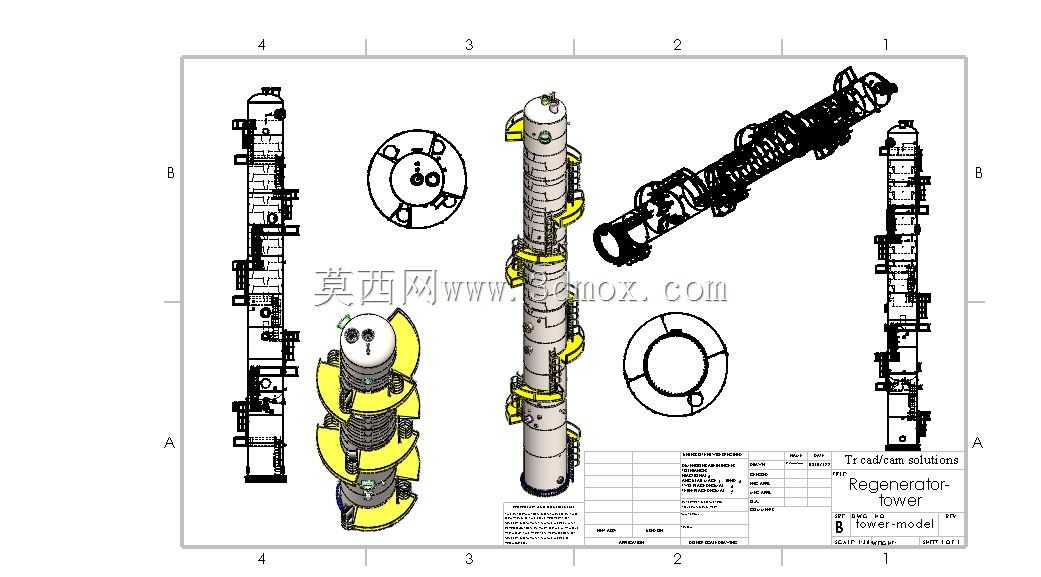

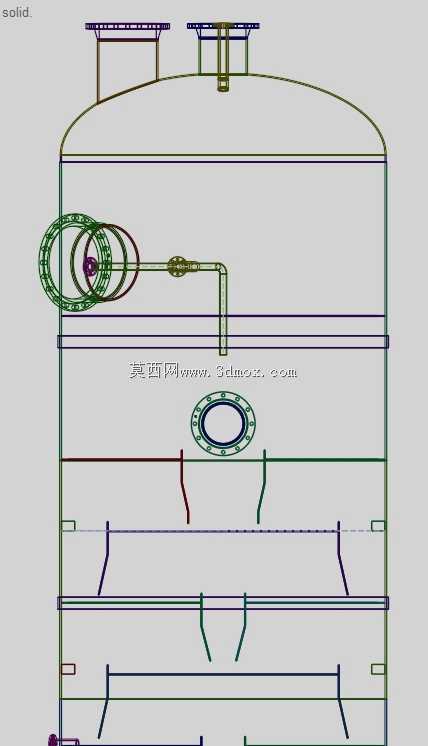

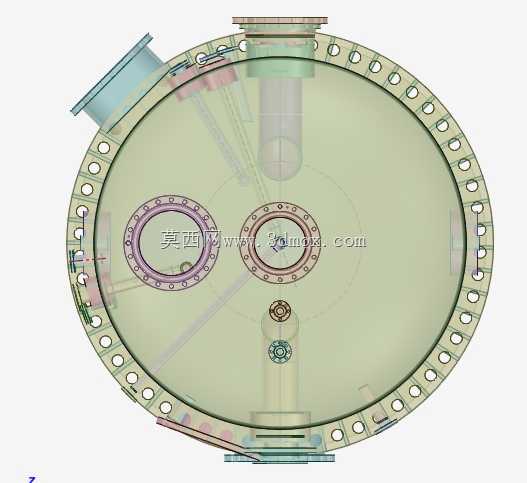

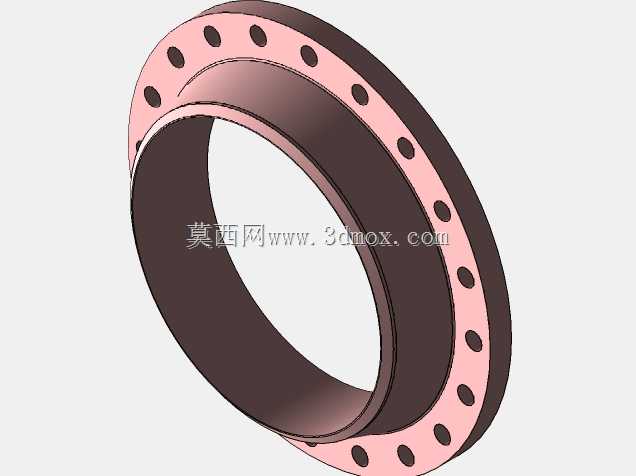

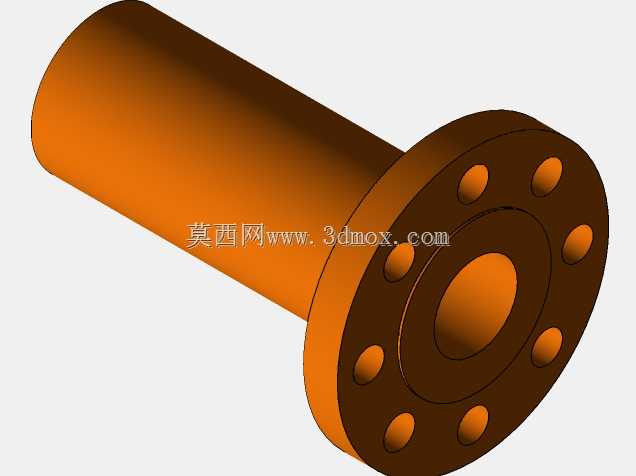

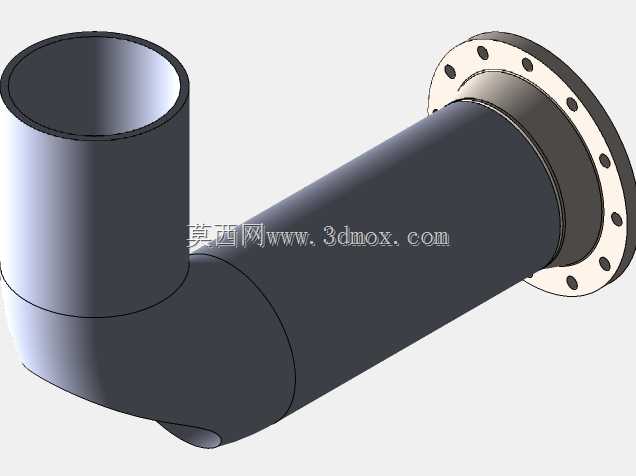

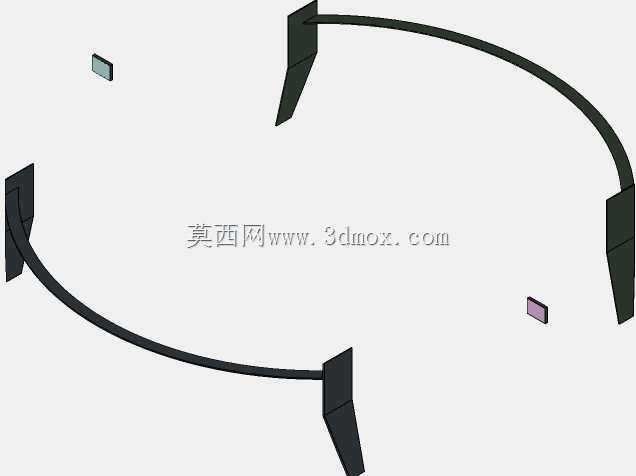

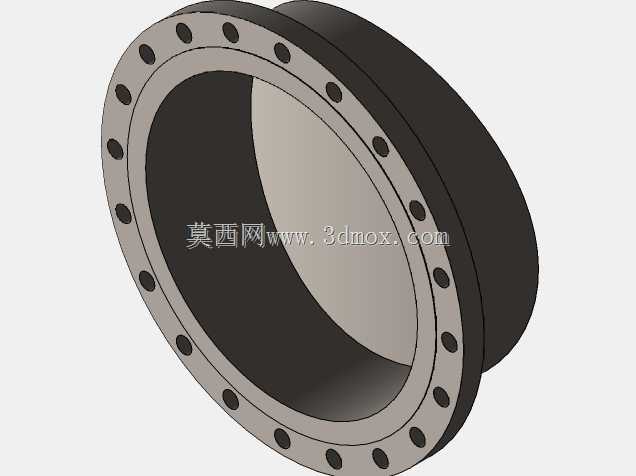

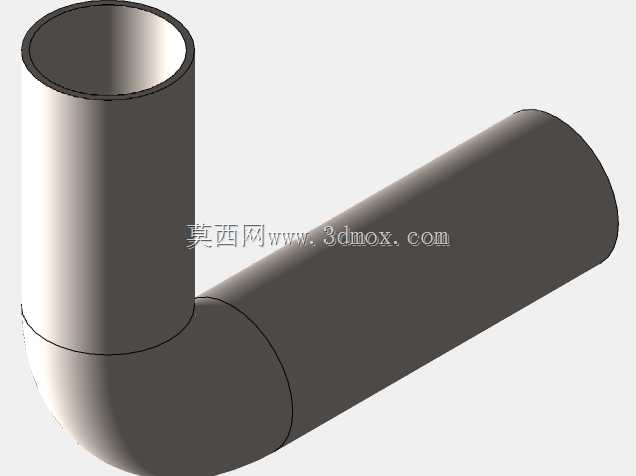

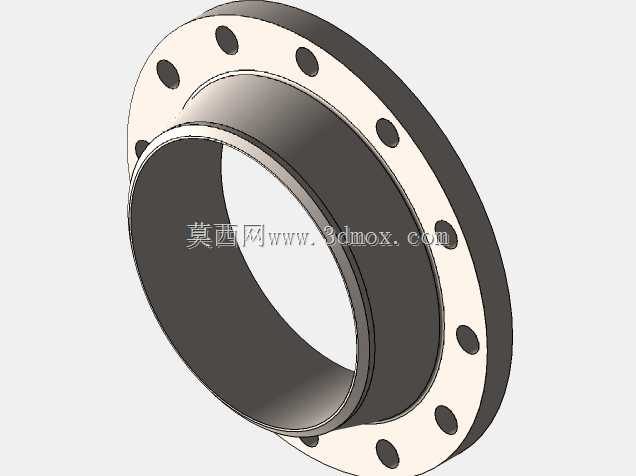

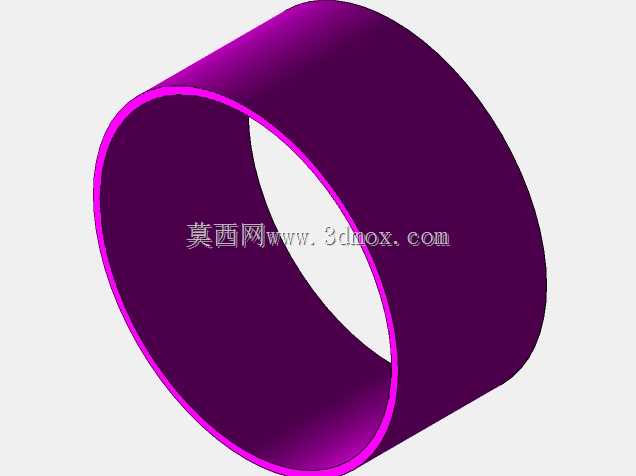

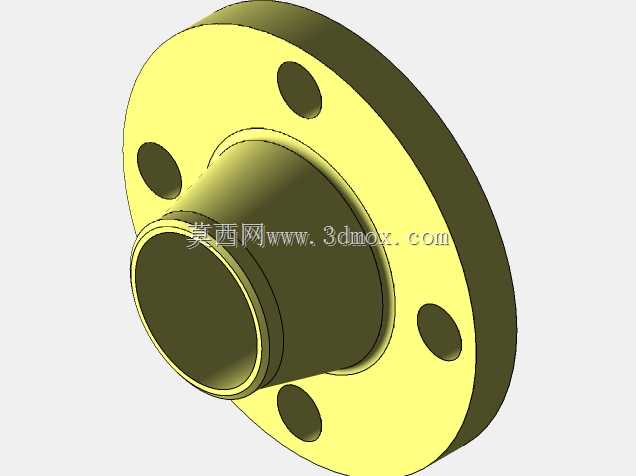

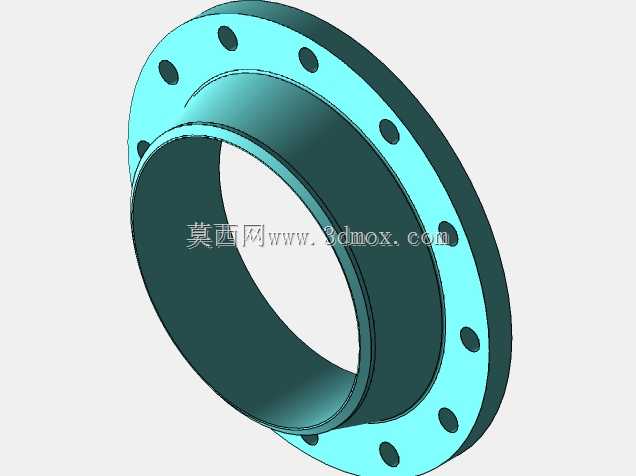

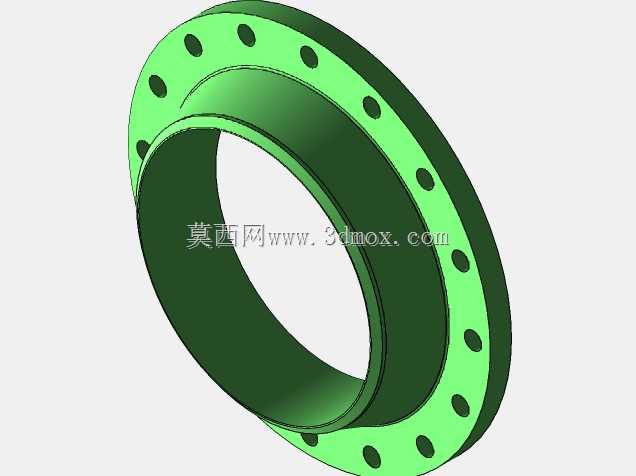

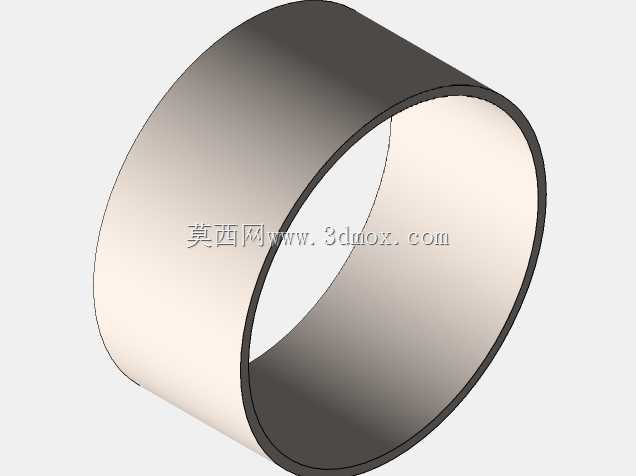

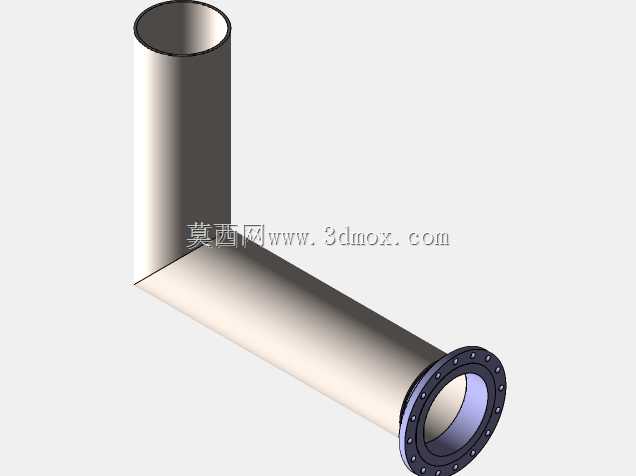

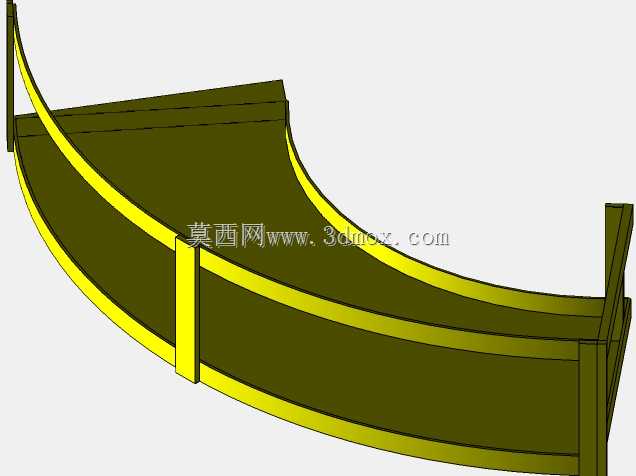

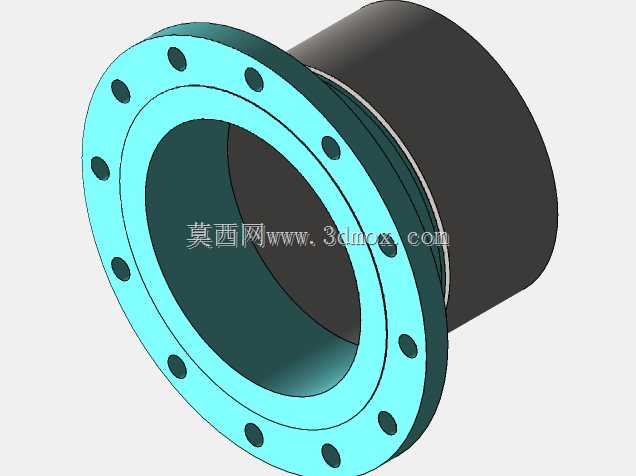

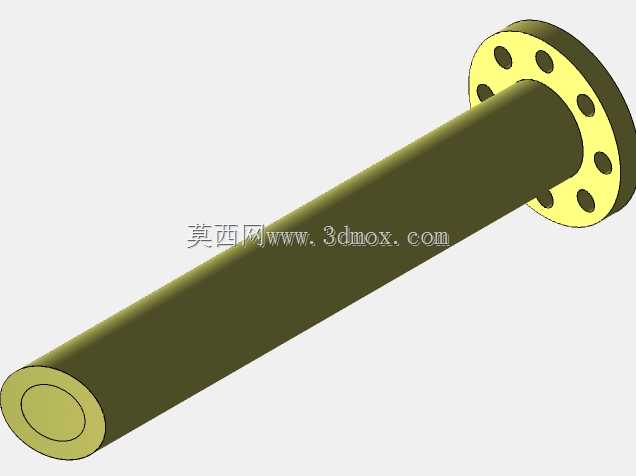

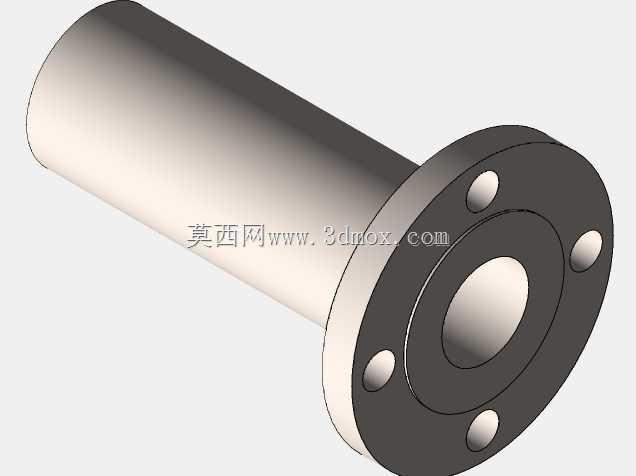

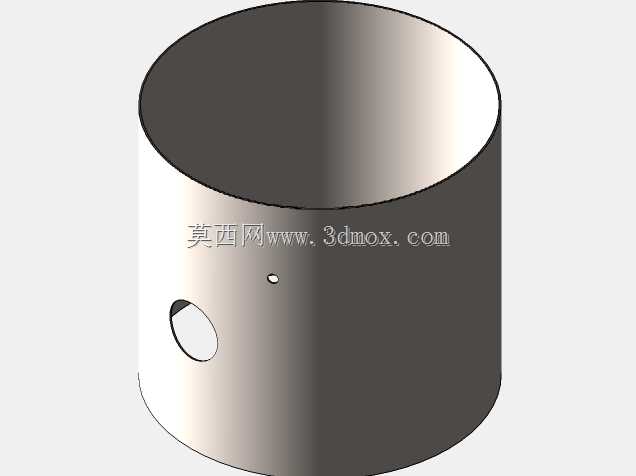

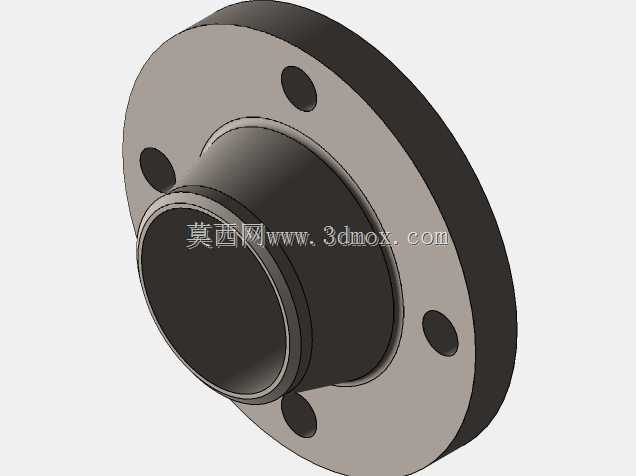

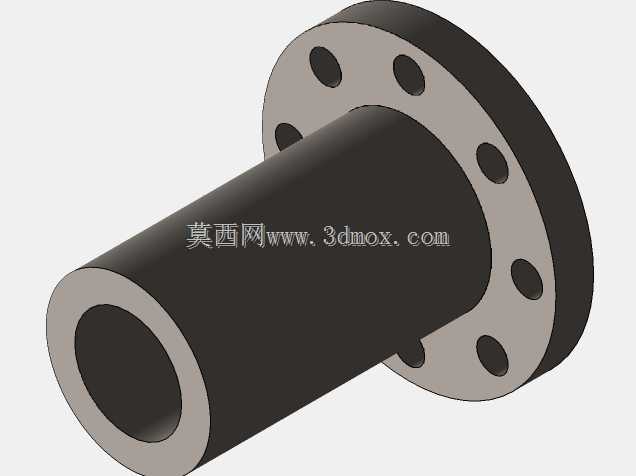

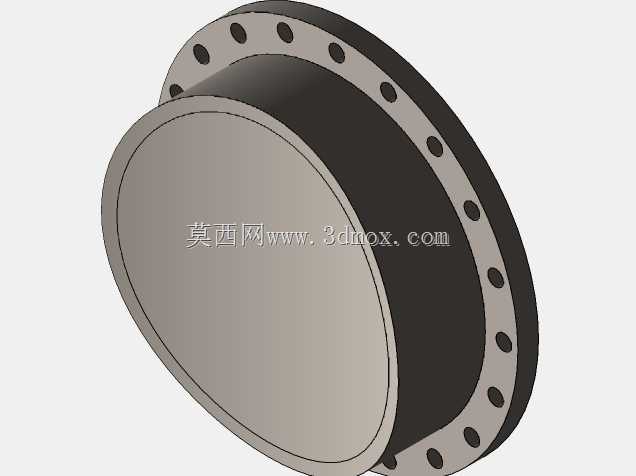

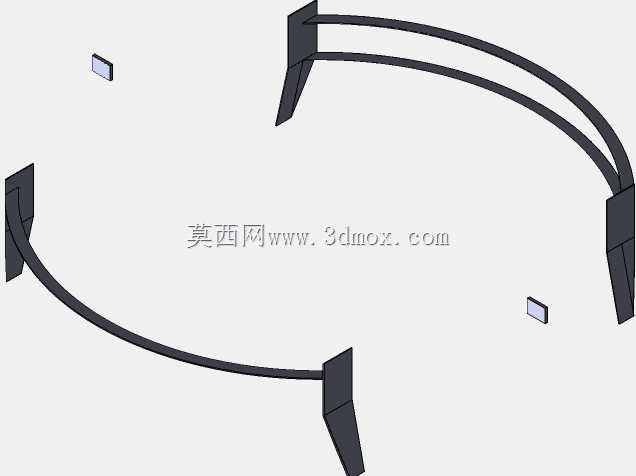

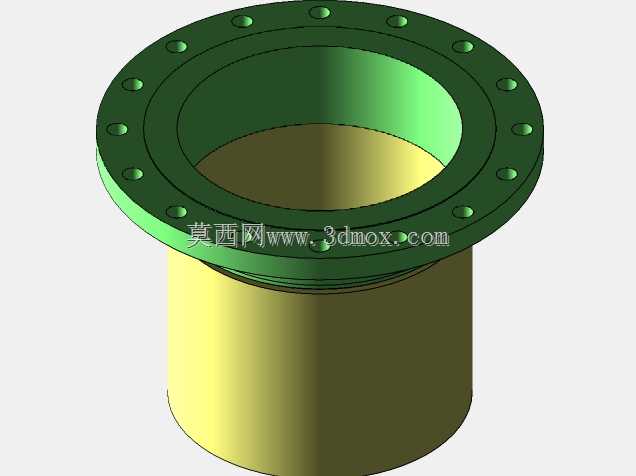

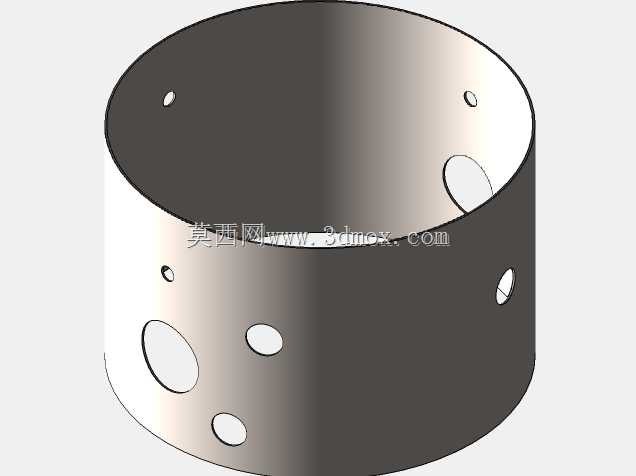

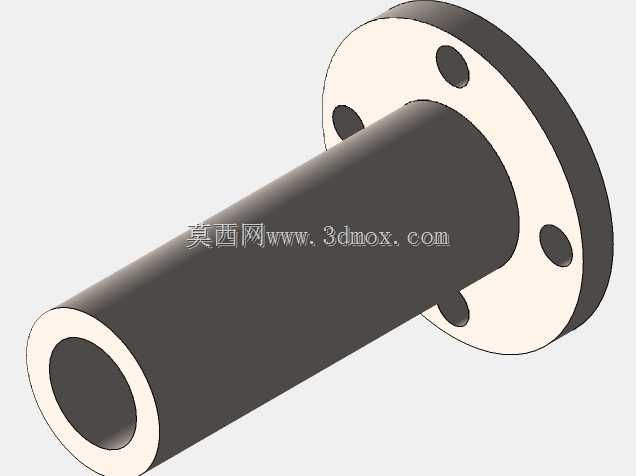

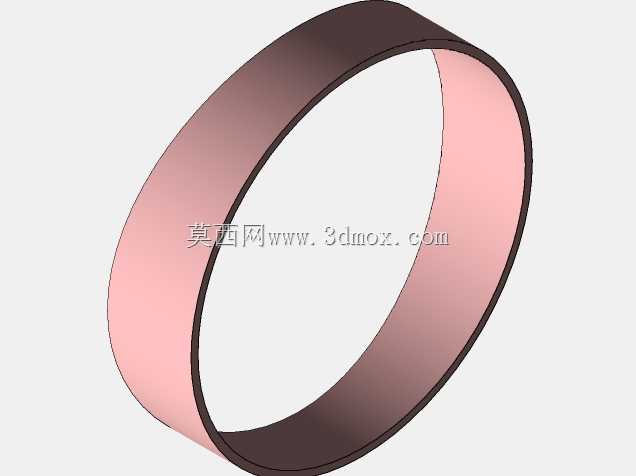

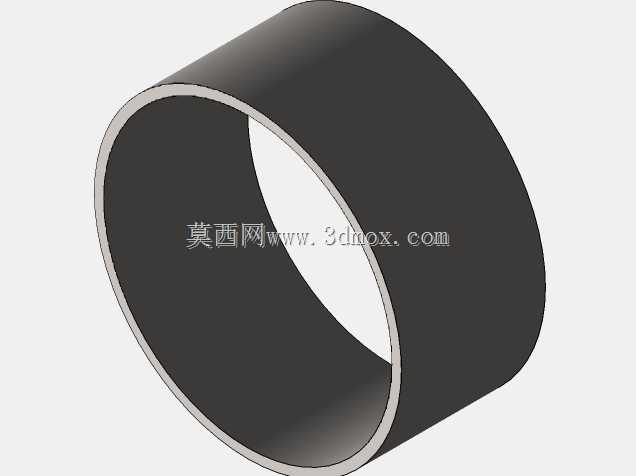

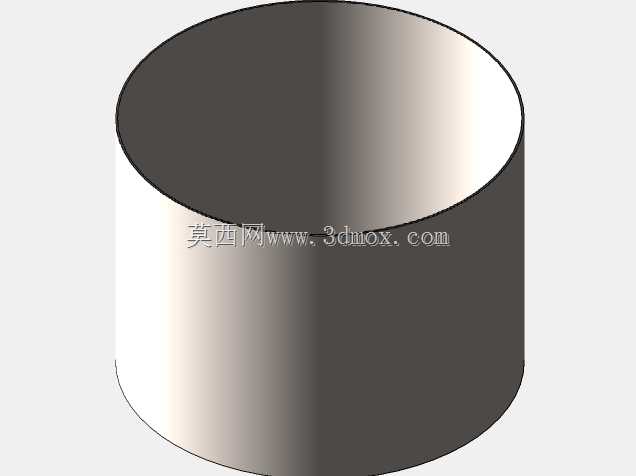

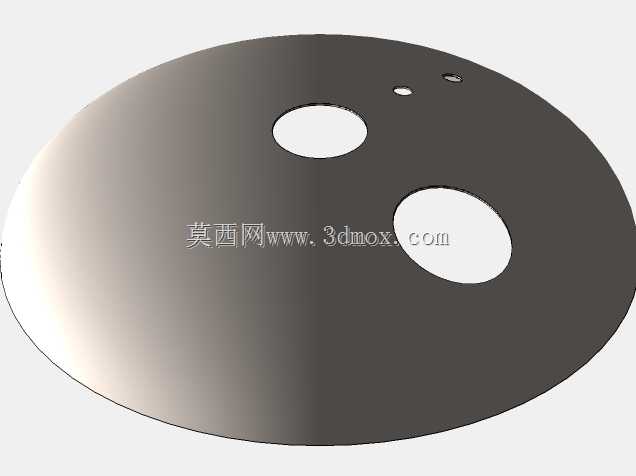

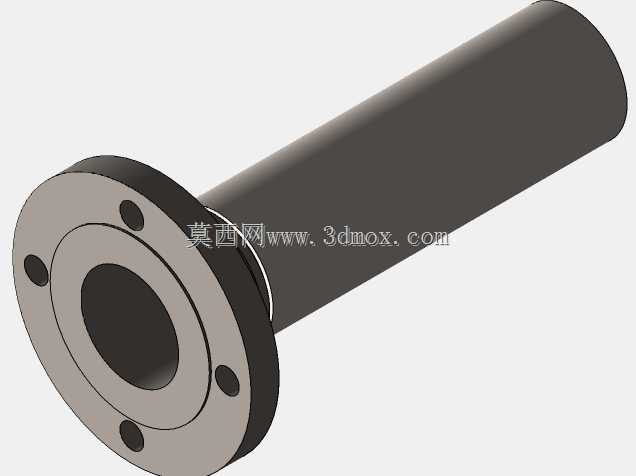

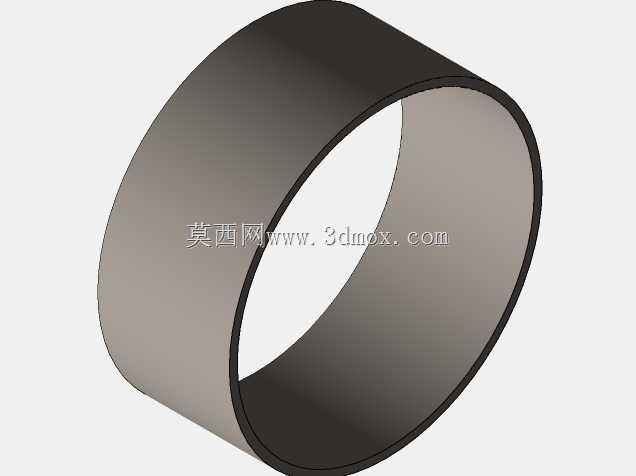

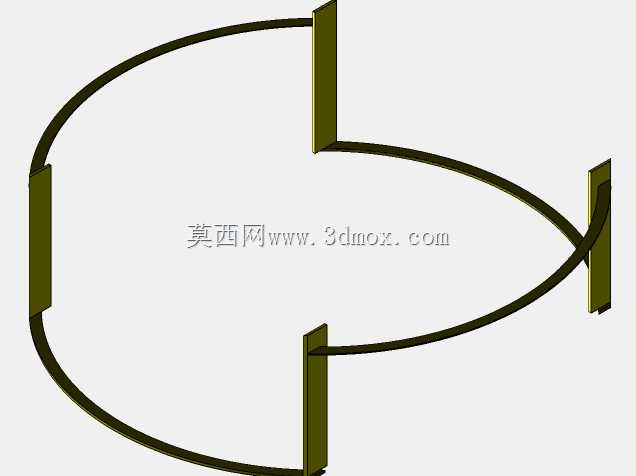

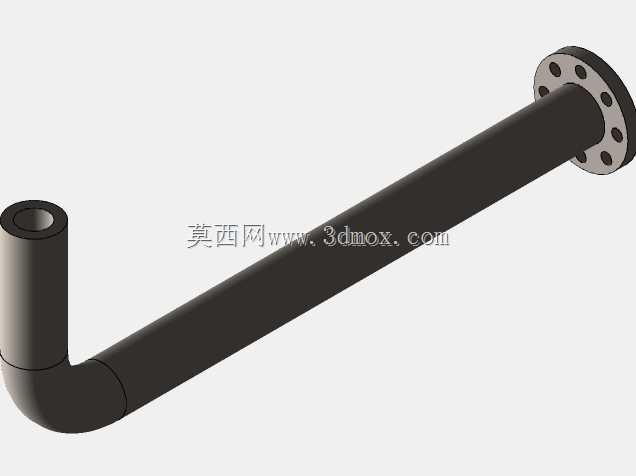

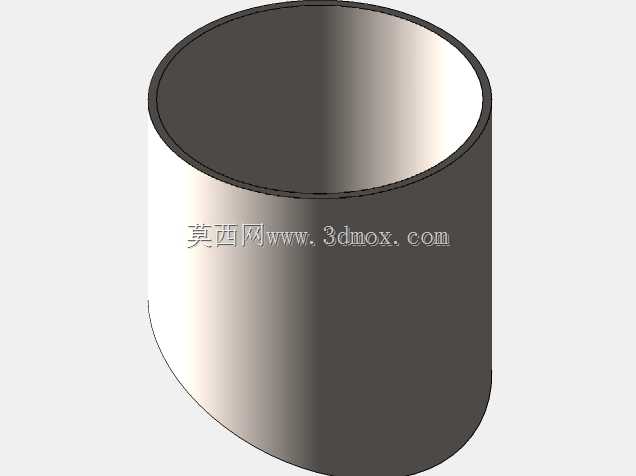

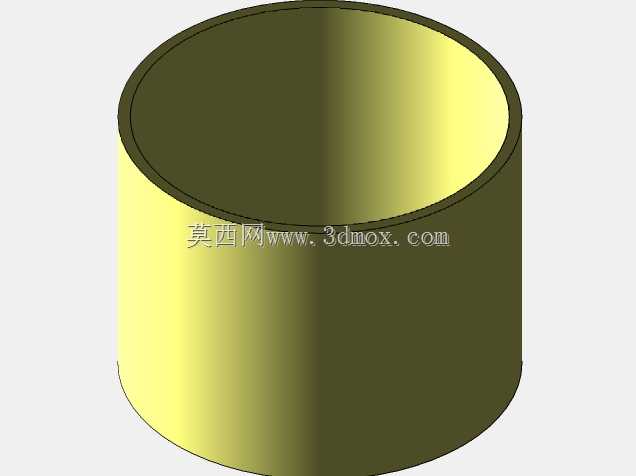

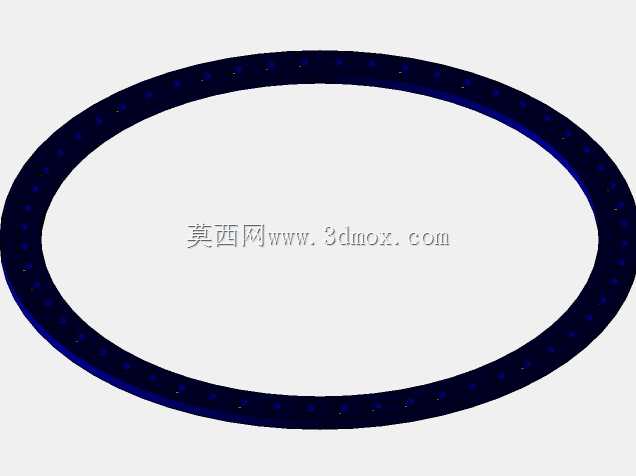

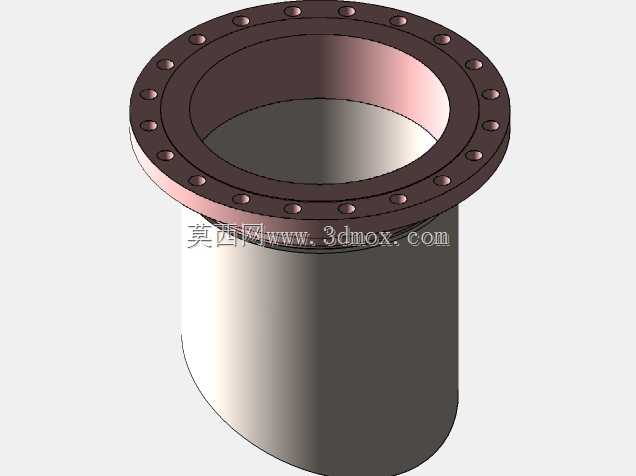

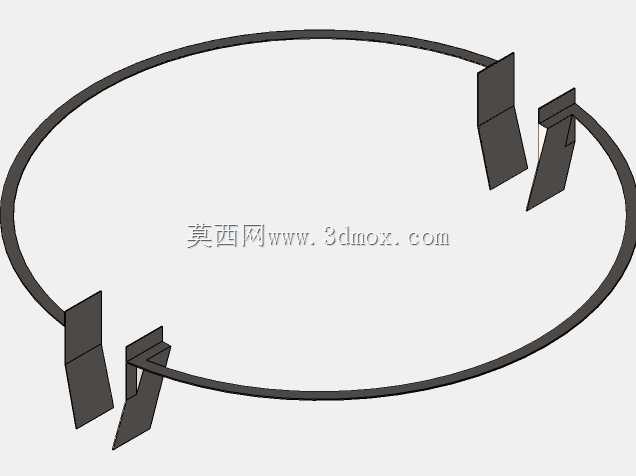

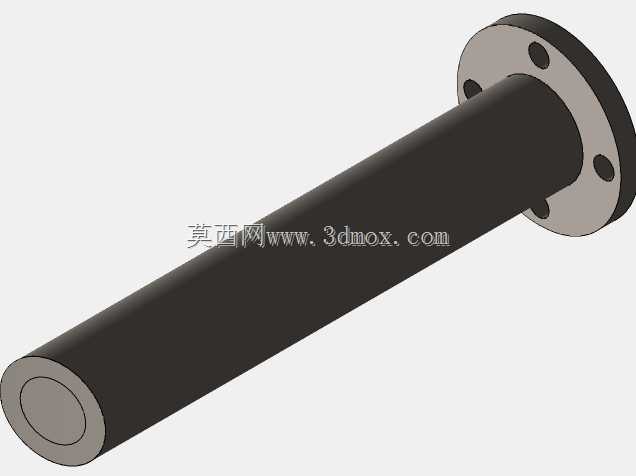

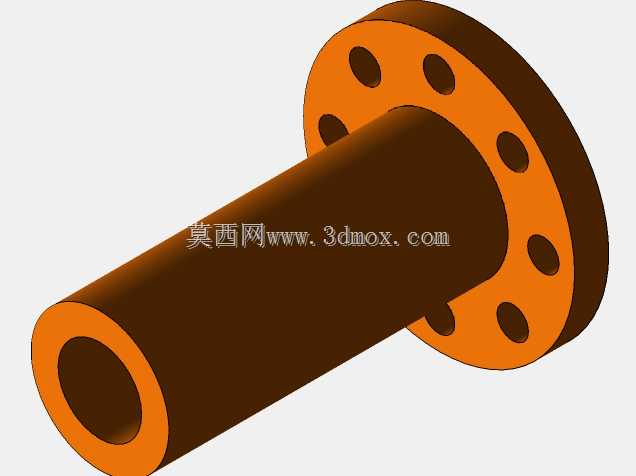

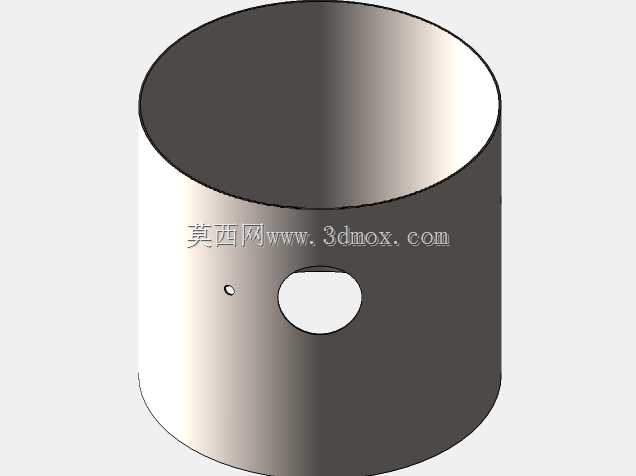

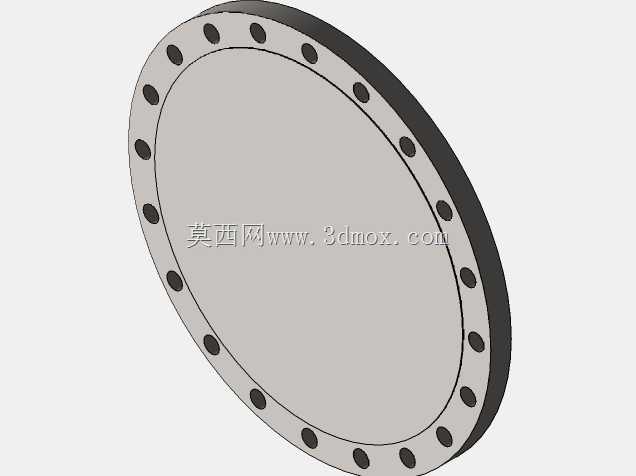

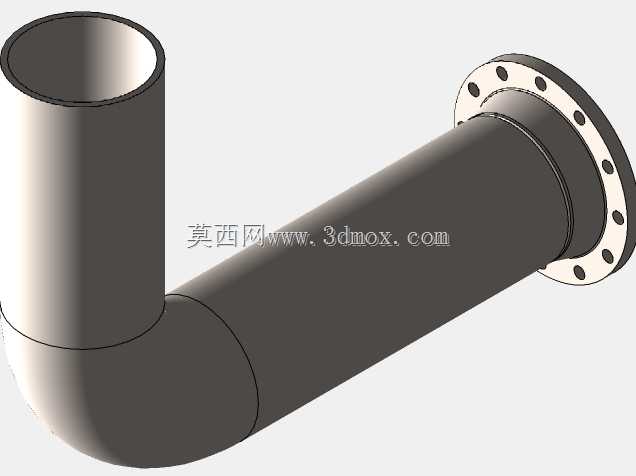

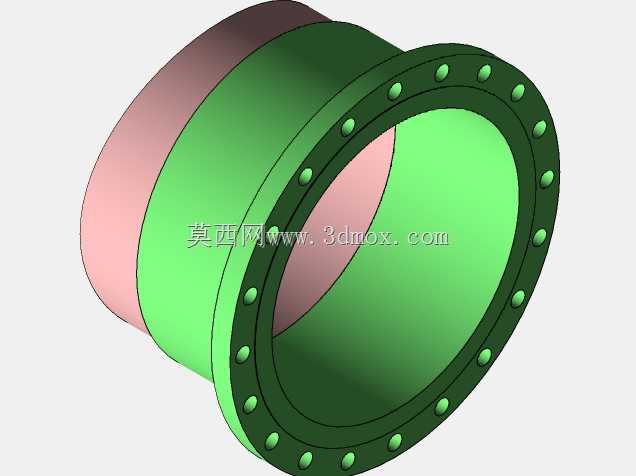

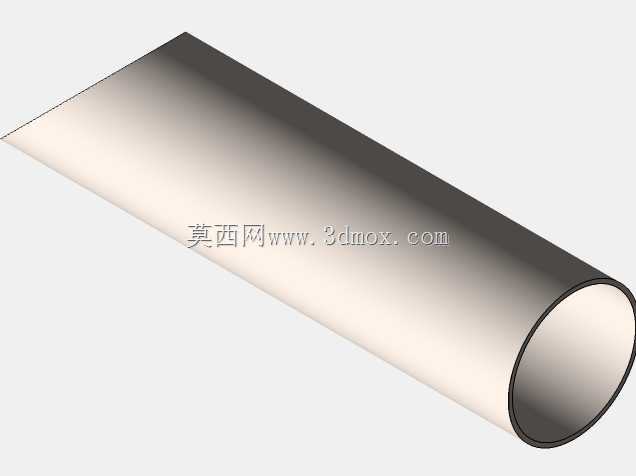

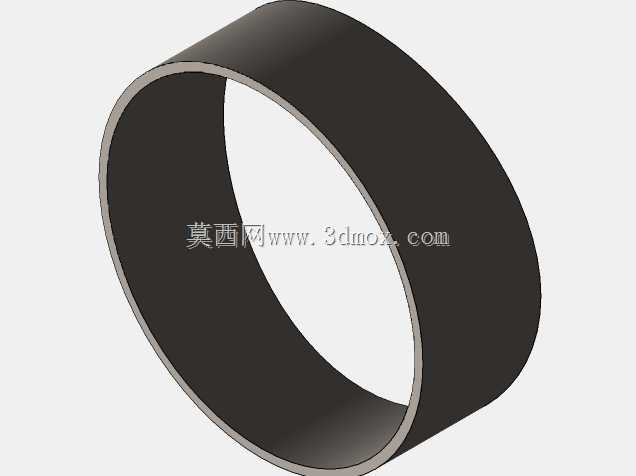

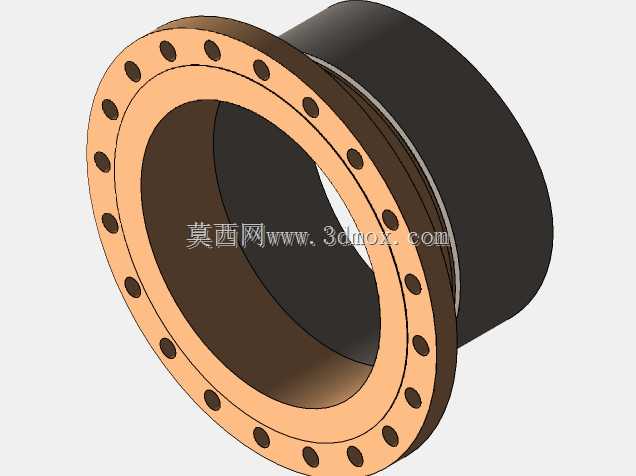

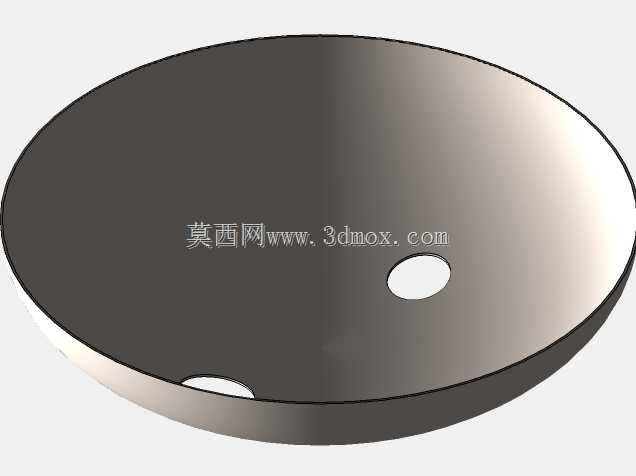

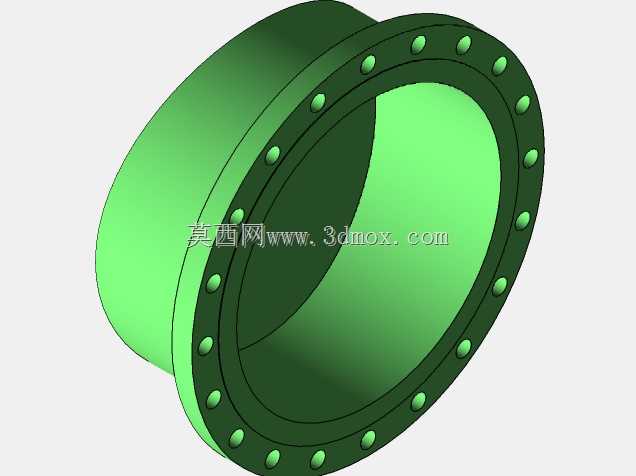

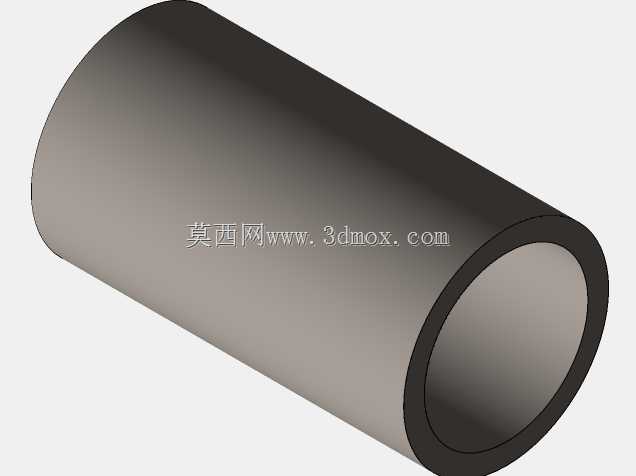

　　做这类塔器的三维结构设计时，首先要结合工艺计算确定的塔径、塔体总高度，匹配不同工段的操作压力、温度参数来选取筒体、封头的板材厚度，所有开孔位置都要做补强计算，避开塔体的焊缝区域；外部附件的排布要充分考虑现场安装的边界条件，盘梯的踏步高度、宽度符合安全规范要求，平台护栏高度满足临边防护标准，所有接管的法兰端面要预留足够的螺栓拆装空间，塔体上的液位计、压力表、温度计接口位置要匹配现场操作的观测视角，避免被周边管线、构架遮挡；还要考虑设备运输的尺寸限制，若整体长度超出运输限值，要提前设计分段法兰连接结构，现场组焊后再做整体耐压试验，塔体的支座载荷要匹配基础的承载能力，地脚螺栓的排布要和基础预留孔精准对位，避免现场安装时出现错位问题。
