食品加工用锤式蔬果研磨设备结构设计

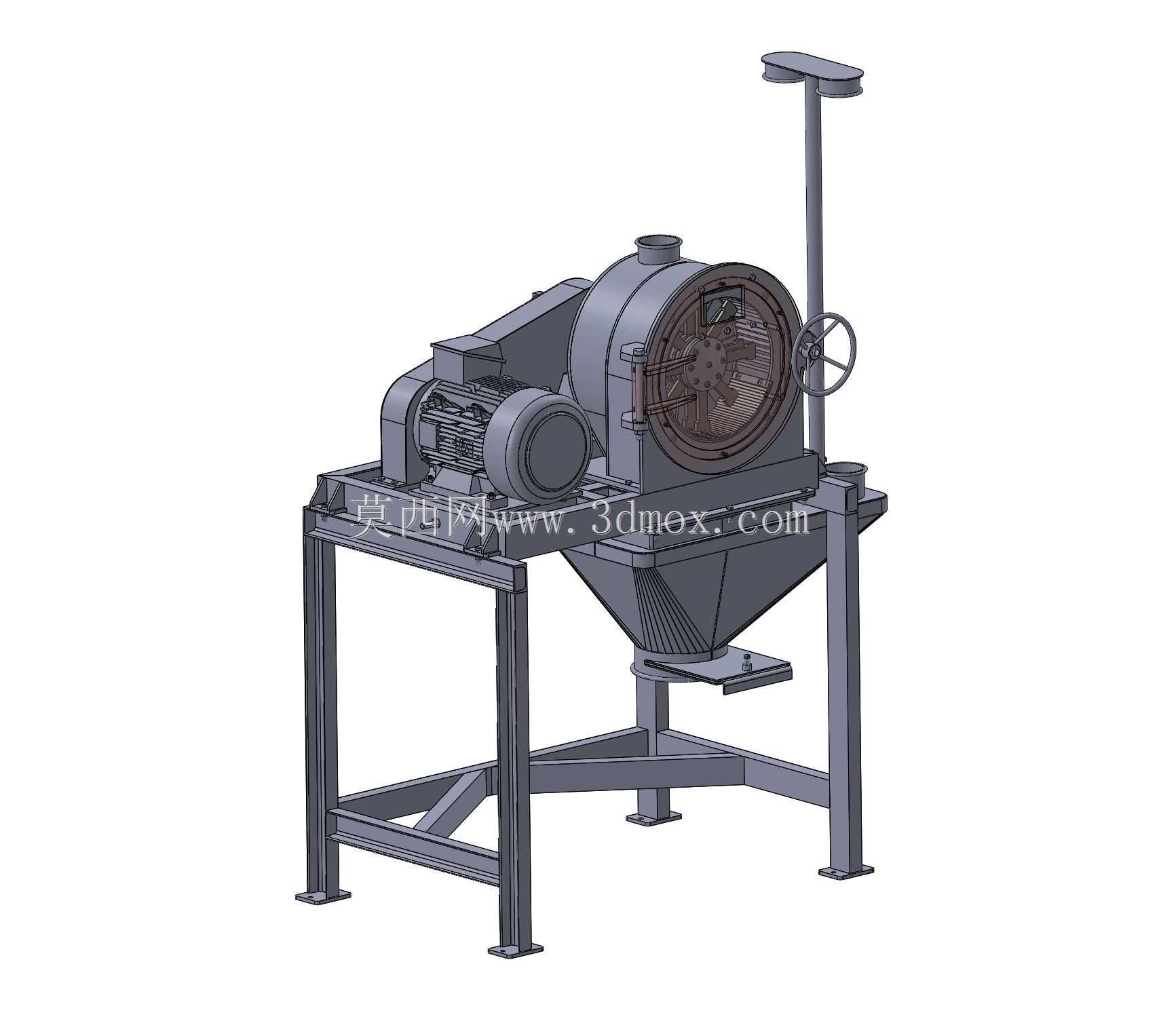

　　在食品深加工、农副产物预处理的生产场景中，干制蔬菜、浆果类原料的精细化粉碎是影响后续加工工序效率与成品品质的核心环节，这款锤式研磨设备正是针对这类干性、含纤维果蔬物料的研磨需求开发的专用结构。从整机布局来看，设备采用方管焊接一体式机架作为承载基础，四根立式支腿搭配底部横向斜撑形成稳定的支撑框架，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与生产车间的混凝土地面连接，安装时需保证机架上平面的水平度偏差控制在1.5mm/m以内，避免设备运行时因重心偏移产生异常振动。设备的核心研磨腔体采用卧式圆筒结构，腔体端盖设置手轮式快开锁紧结构，日常清理腔体、更换磨损锤片时无需借助专用吊装工具，单人即可完成端盖的开合操作，大幅降低设备运维的时间成本。

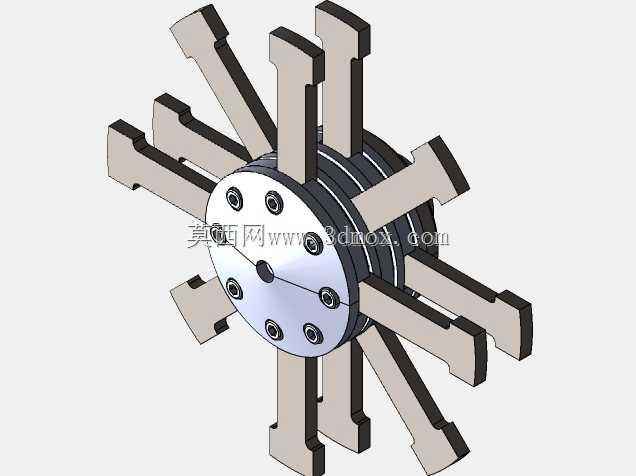

　　腔体内部的锤片组件采用铰接式安装于转子盘上，转子运转时锤片在离心力作用下向外甩开，通过高速冲击、剪切作用将进入腔体的物料击碎，符合细度要求的粉料通过腔体下部的格栅筛网落入下方的锥形出料斗，未达标的物料则留在腔体内继续接受锤片的冲击研磨，直至粒度满足筛网孔径要求。驱动单元采用卧式电机通过皮带传动与转子轴连接，皮带轮外侧设置全封闭安全防护罩，避免生产过程中杂物卷入传动部位引发安全事故，传动比的匹配经过反复校核，可保证转子在额定负载下维持稳定的工作转速，既避免转速过高导致物料过度粉碎增加能耗，也防止转速不足造成研磨效率下降、出料粒度不均的问题。设备顶部设置的立式操作杆用于腔体内部物料导流与过载状态下的应急排料控制，

　　侧面的手轮机构可调节腔体内衬板与锤片端部的间隙，针对不同硬度、不同纤维含量的果蔬物料，可通过调整该间隙改变研磨后的出料粒度，适配不同加工工艺的参数要求。整机的出料斗采用大倾角锥形设计，内壁做光滑抛光处理，可减少研磨后粉料在斗壁的粘附残留，避免不同批次物料加工时出现交叉污染，尤其适配食品加工场景的卫生管控要求。从安装边界来看，设备整机占地尺寸紧凑，无需额外搭建复杂的操作平台，进料口可直接与上游的物料输送管道或定量喂料装置对接，出料口可配套螺旋输送机或粉料收集容器，能够快速嵌入现有的果蔬干加工、果粉生产线中，作为中段粉碎工序的核心设备使用。结构设计阶段充分考虑了食品加工设备的清洁需求，所有与物料接触的部位均采用圆弧过渡结构，无清洁死角，日常生产结束后可快速完成腔体内部、筛网、出料部位的冲洗清洁，符合食品生产的卫生规范。
