巧克力立式球磨研磨设备结构

　　这套三维结构呈现的是面向巧克力浆料精细化处理的立式球磨设备，主要用于巧克力原料在混合、精炼前后的连续研磨与分散。设备将驱动、传动、研磨筒、机架和出料结构集中布置在同一底座上，适合食品加工车间中对可可液块、糖粉、乳粉、油脂等混合物料进行细磨，使浆料颗粒度降低、口感更加细腻，并改善物料在后续调温、浇注工序中的流动性。

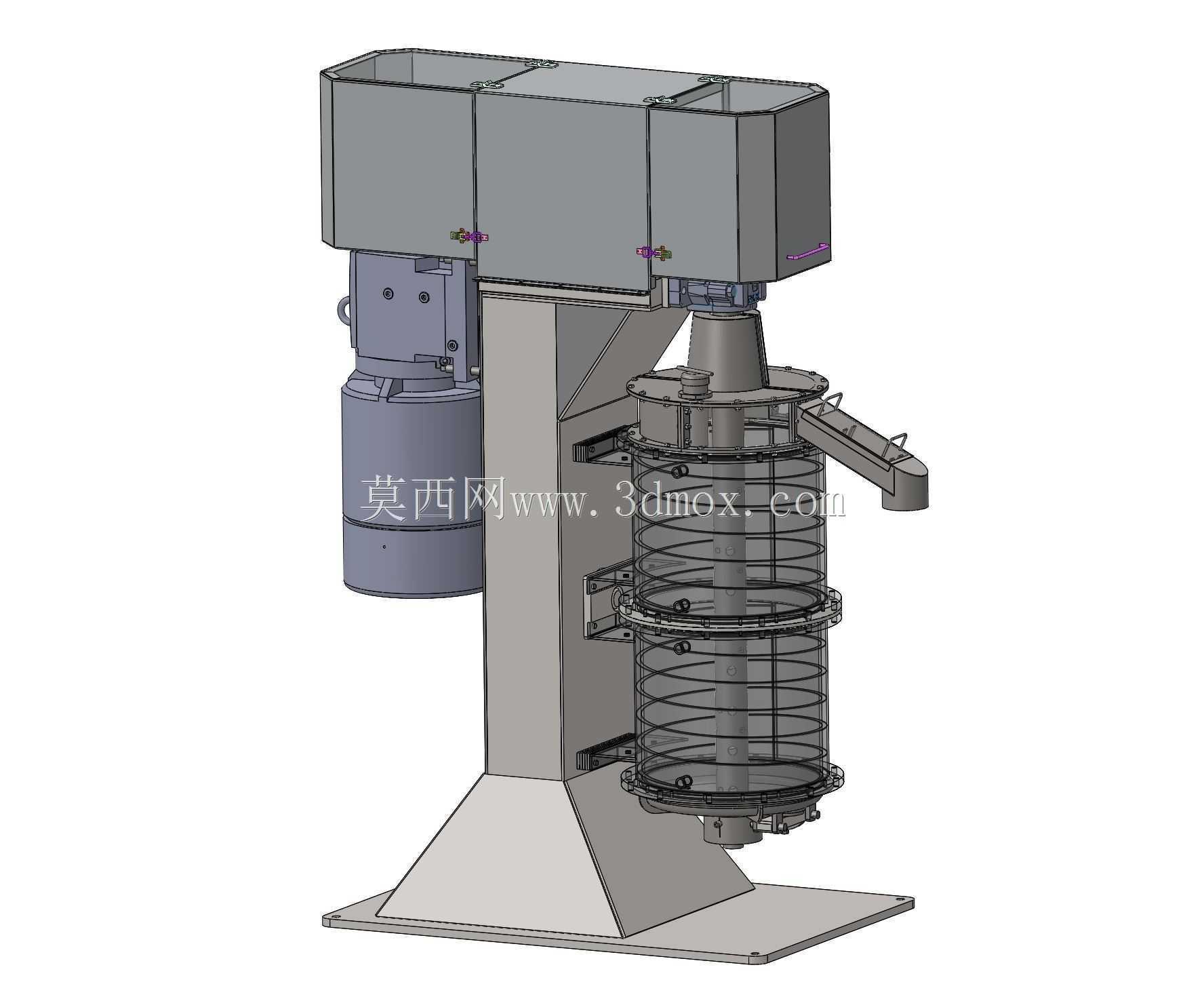

　　从现场布置角度看，整机采用上部驱动、下部研磨的立式排布。顶部箱体容纳电机、传动件及防护结构，侧面伸出的电机通过传动系统带动研磨腔内主轴旋转；中部立柱承担悬臂载荷，并将动力部件与研磨筒体隔开，便于检修时分别拆装。下部圆柱形研磨筒为核心工作区域，筒内可配置搅拌轴、研磨介质和挡料结构，物料在搅拌运动中受到剪切、碰撞和摩擦作用，实现颗粒细化与均匀分散。筒体外侧设置多层环形加强和防护框架，既提高筒身刚度，也为观察、清洗和维护留出操作空间。

　　出料方向布置在研磨筒侧上方，通过斜向溜槽将处理后的浆料引出，可与输送泵、储料罐或精炼设备衔接。该结构避免了底部出料带来的积料和拆卸困难，也有利于在停机后对通道进行冲洗。底座采用平板加斜撑的焊接式支撑形式， footprint 相对紧凑，设备重心落在底板范围内；安装时只需校核地面承重、水平度以及检修空间，不需要复杂的地坑基础。上部驱动单元与筒体之间保留了传动拆装距离，侧面电机周围应预留皮带或联轴器维护位置，研磨筒正面则需留出开启、清洗和更换研磨介质的操作面。

　　建模时需要重点表达几处装配关系：一是顶部箱体与立柱、底板之间的承载路径，动力部件产生的扭矩和振动通过箱体传至立柱，再由斜撑扩散到底座；二是主轴密封和支承位置，食品浆料研磨对密封可靠性要求较高，结构上应避免油脂污染物料，并考虑拆装清洗；三是研磨筒与机架的抱箍或支撑连接，筒体在满载状态下重量较大，支撑环需要兼顾定位和承重；四是出料溜槽与筒体接口的高度差，角度过小会造成浆料滞留，角度过大则可能增加飞溅和接管难度。

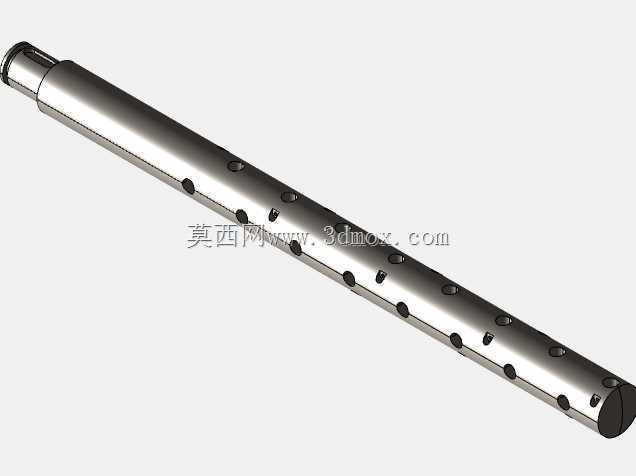

　　在功能设计上，该设备不属于单纯的混合罐，而是以介质搅拌研磨为核心。研磨筒内的搅拌构件带动钢球或其他耐磨介质运动，物料通过腔体时反复受到挤压和剪切。对于巧克力这类含脂、含糖且对温升敏感的物料，结构设计还应关注研磨过程中的热量累积，必要时在筒壁设置夹套或预留冷却接口，使浆料温度控制在工艺允许范围内。筒体外部的框架不仅是防护件，也可作为冷却管路、传感器或保温层的安装依托。

　　尺寸边界方面，模型整体高度明显大于占地面积，属于窄高型设备。车间布局时应核对顶部检修净空，保证电机、箱盖和传动件能够垂直起吊；底板四周建议设置地脚固定位，并在前方布置接液或清洗区域。侧向电机增加了一侧宽度，出料溜槽则向另一侧延伸，因此设备与墙面、管线和相邻储罐之间不能只按筒体直径估算，而应把电机外罩、溜槽末端、操作门和维护工具的活动范围全部纳入。若接入连续生产线，还需将进料位置、出料高度、泵输送能力以及电气控制箱的安装空间统一校核。

　　从结构设计人员视角看，该模型的价值在于完整呈现了食品研磨设备从动力输入、机架承载、研磨腔体到出料接口的逻辑关系。外形上没有采用复杂装饰，所有板件、筒体、支撑环和斜撑都围绕承重、清洗、维护和工艺连接展开。对于选型人员，可据此判断设备在巧克力生产线中的安装方式和接口条件；对于三维建模人员，则可重点学习立式搅拌研磨设备的腔体分层、轴系布置、筒体加强以及出料导向结构。
