移动式农林枝条切碎还田设备结构设计

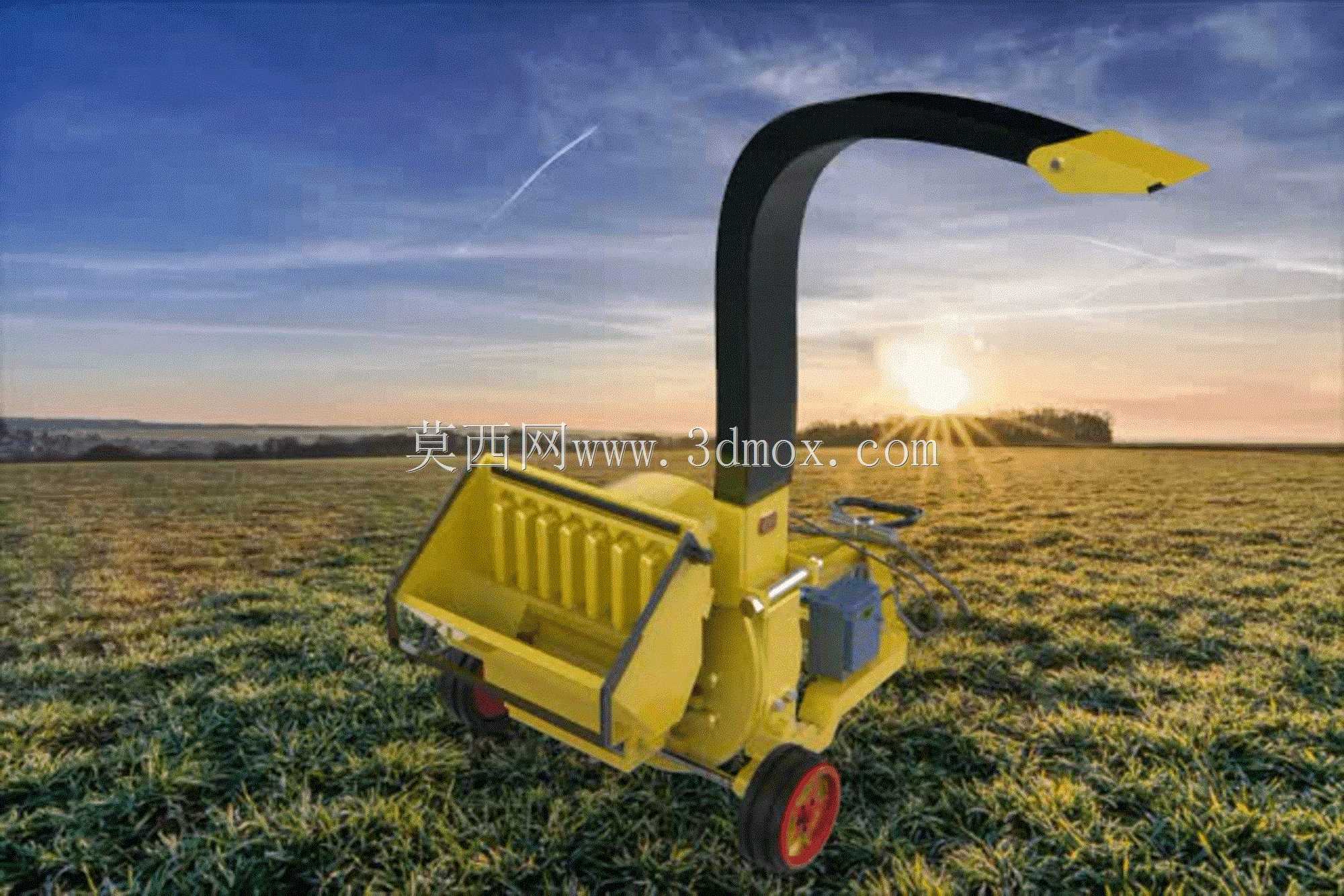

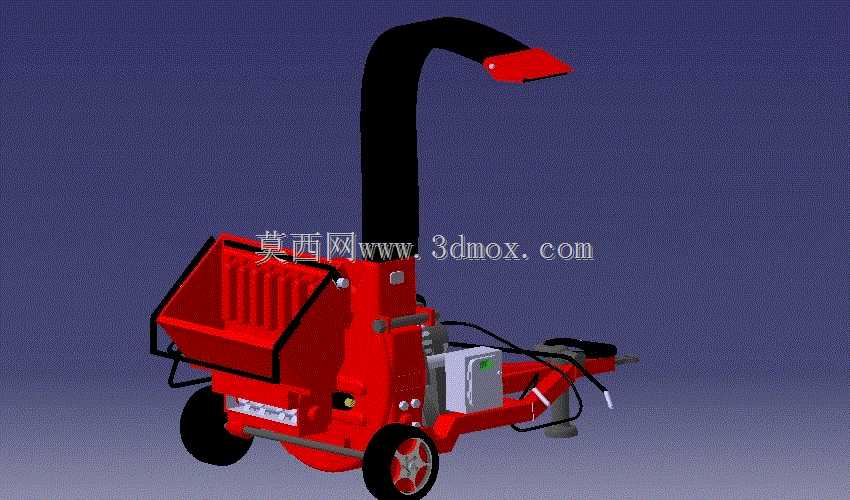

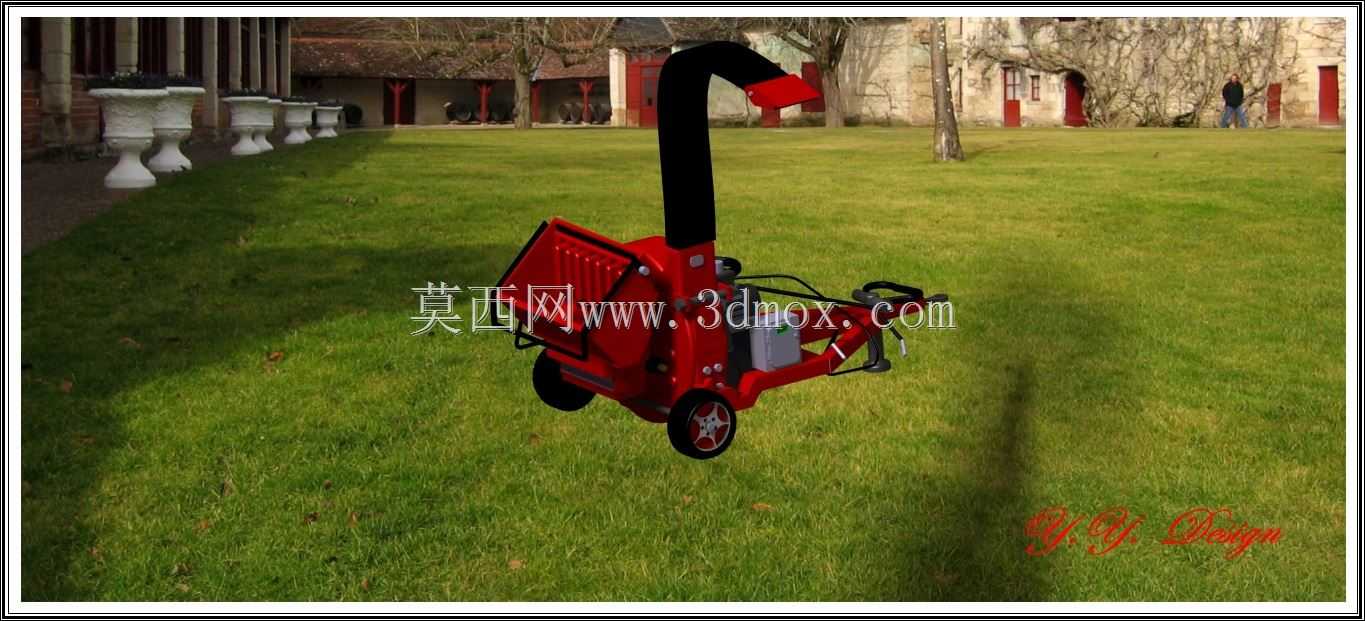

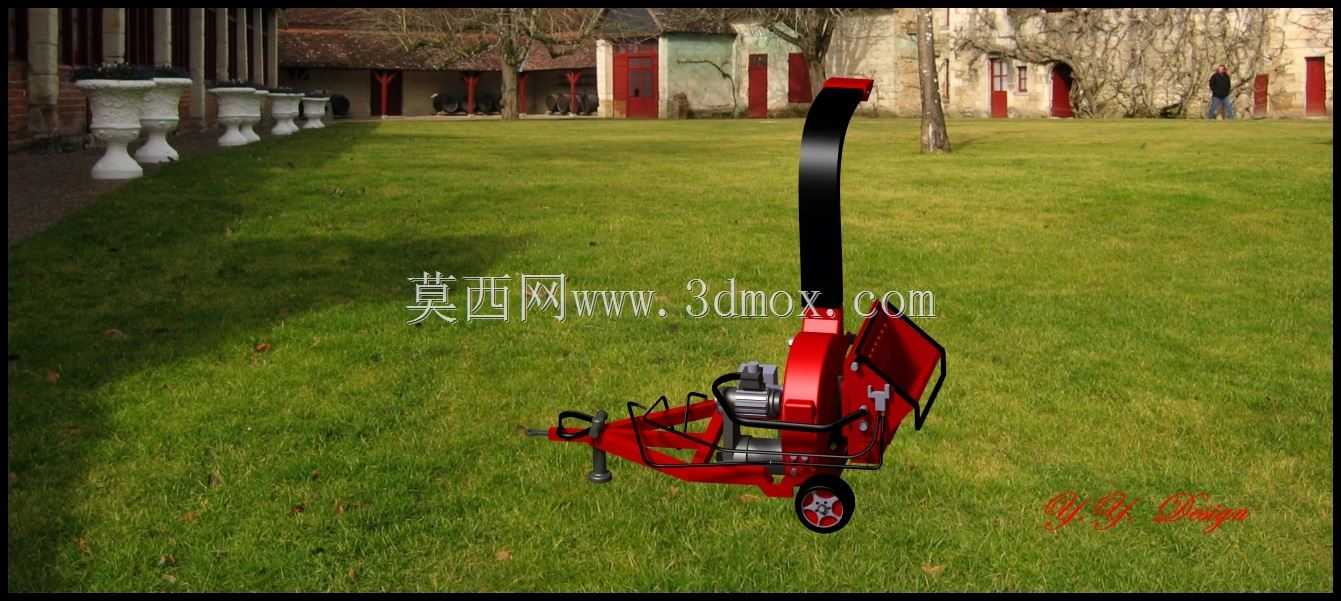

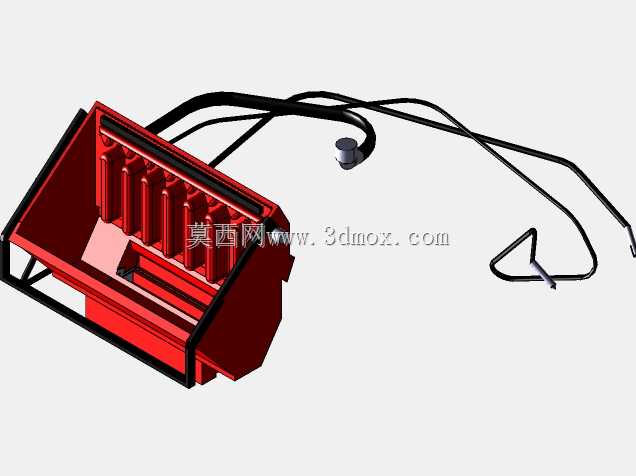

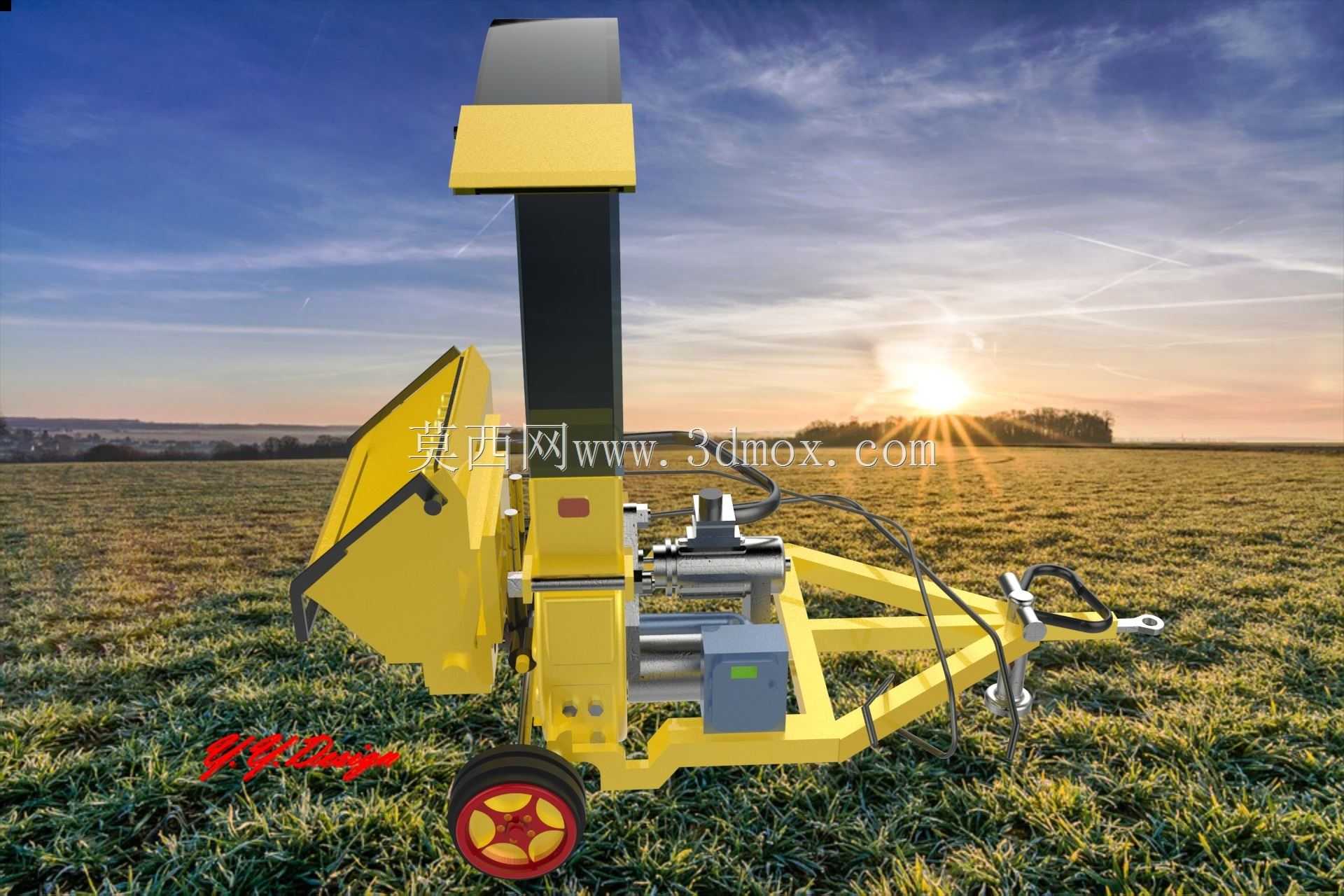

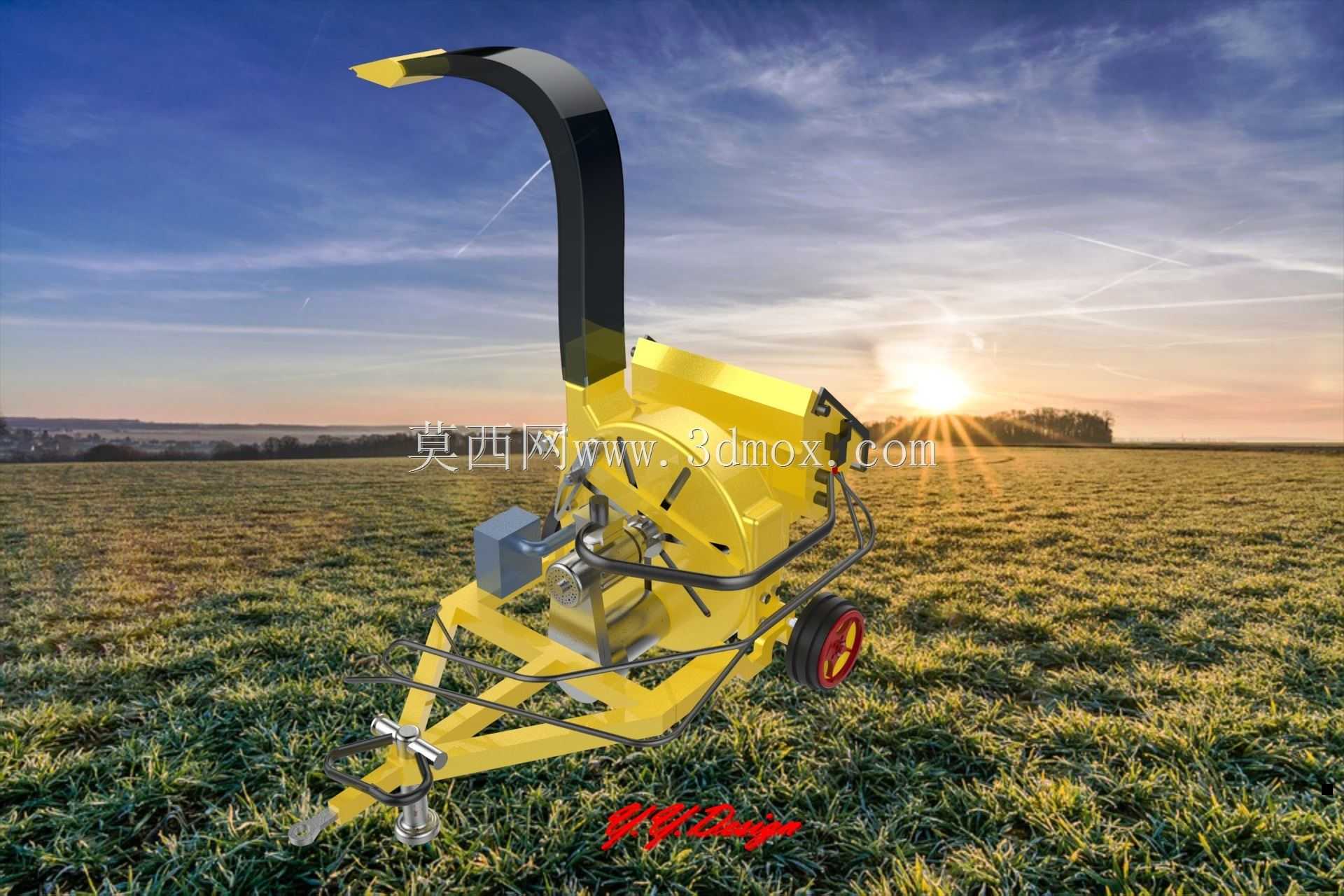

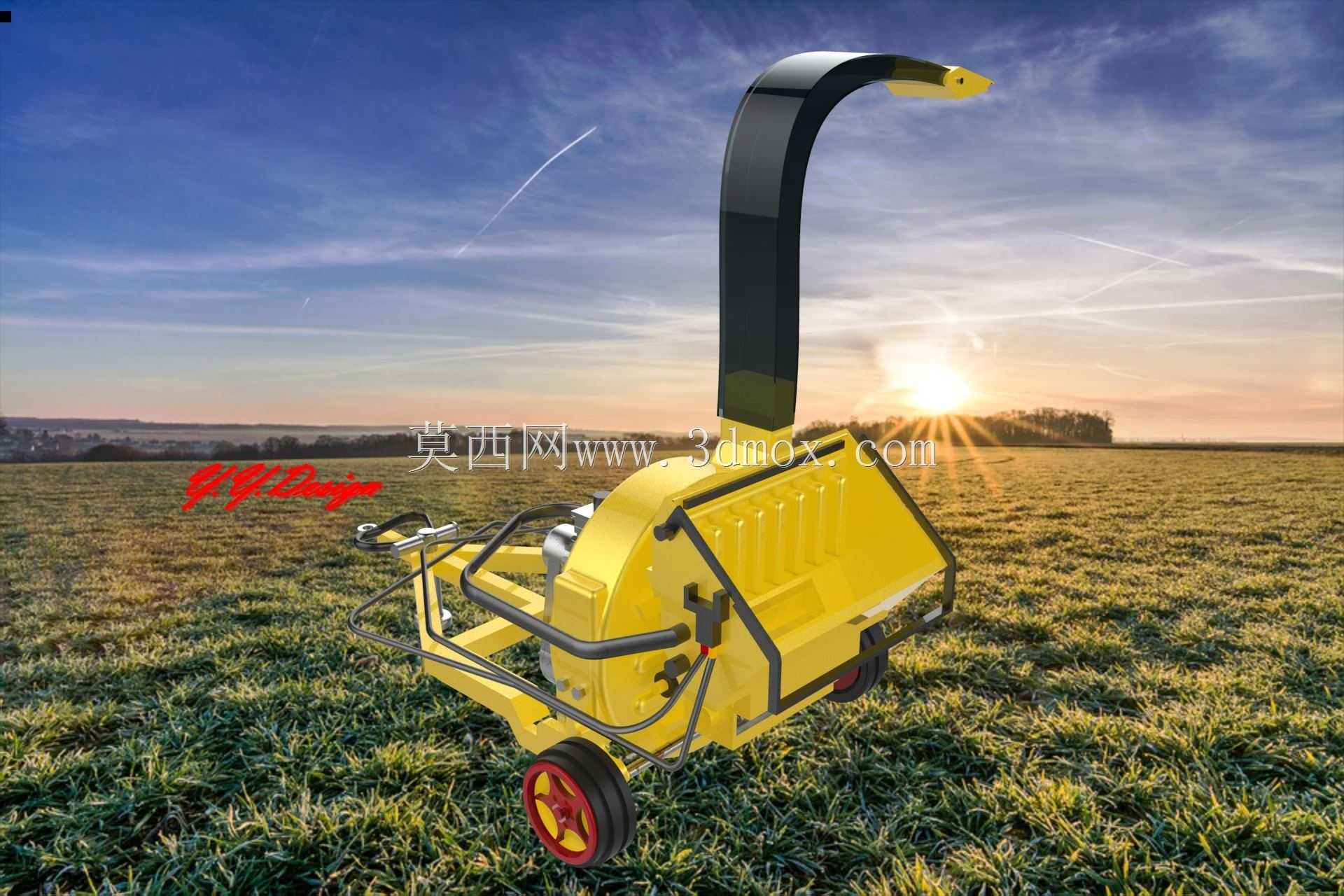

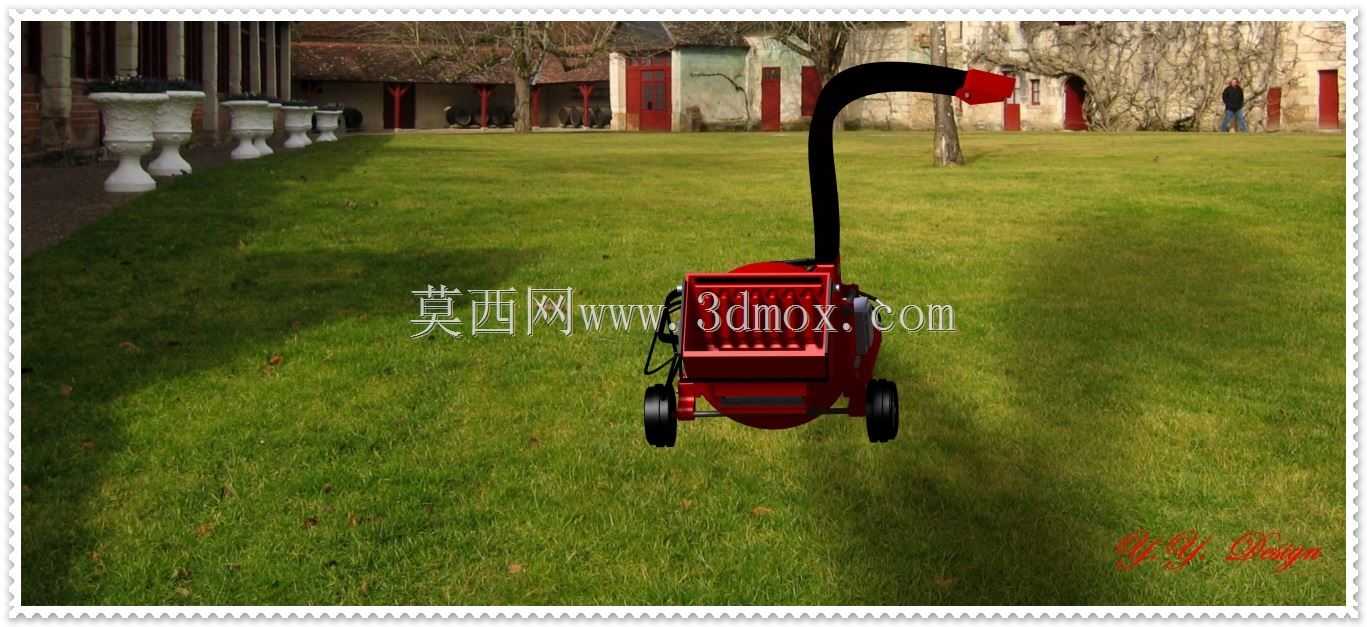

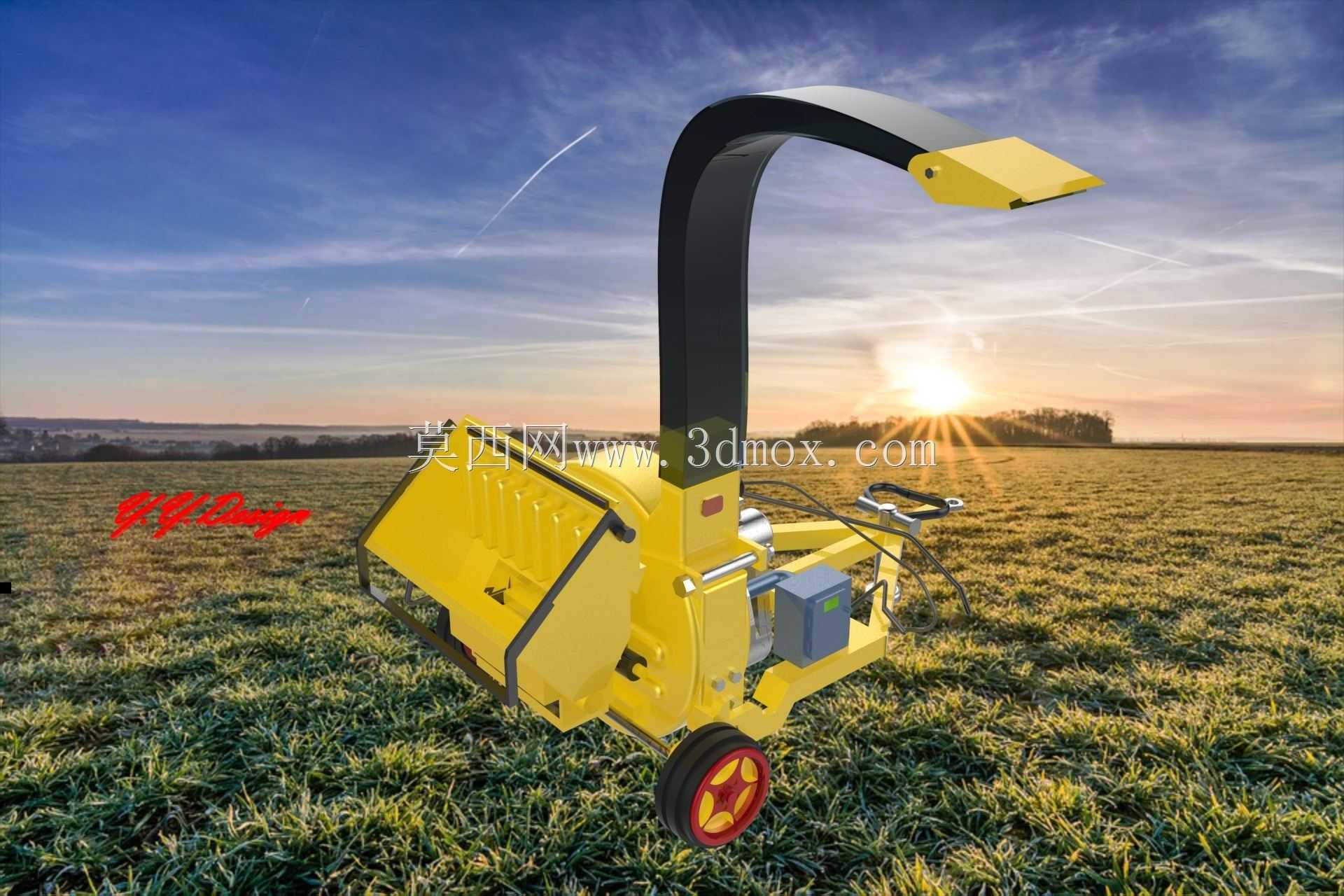

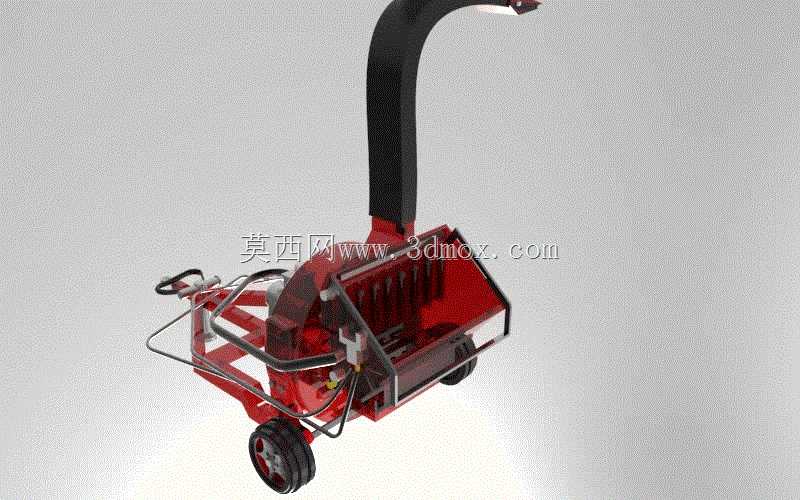

　　这款移动式枝条切碎设备，主要面向园林养护、果园管理、农林废弃物处理场景设计，可处理修剪下来的果树枝条、园林灌木枝干、作物秸秆等物料，切碎后的物料可直接作为有机肥覆盖还田，也可收集后作为生物质原料、食用菌栽培基质使用，替代传统的焚烧、集中清运处理方式，降低农林废弃物处理的人力与运输成本。设备采用拖行式轮式结构，整体布局紧凑，进料口设置在设备侧前方，开口高度适配人工站立喂料的操作高度，进料腔内部设置压料辊结构，可自动将喂入的枝条向切碎腔输送，避免人工推送的安全风险，同时适配不同直径的硬质枝条喂入，减少卡料概率。切碎腔内部采用动刀配合定刀的剪切式破碎结构，相比锤片式破碎，对木质化枝条的切碎效率更高，碎料粒度更均匀，

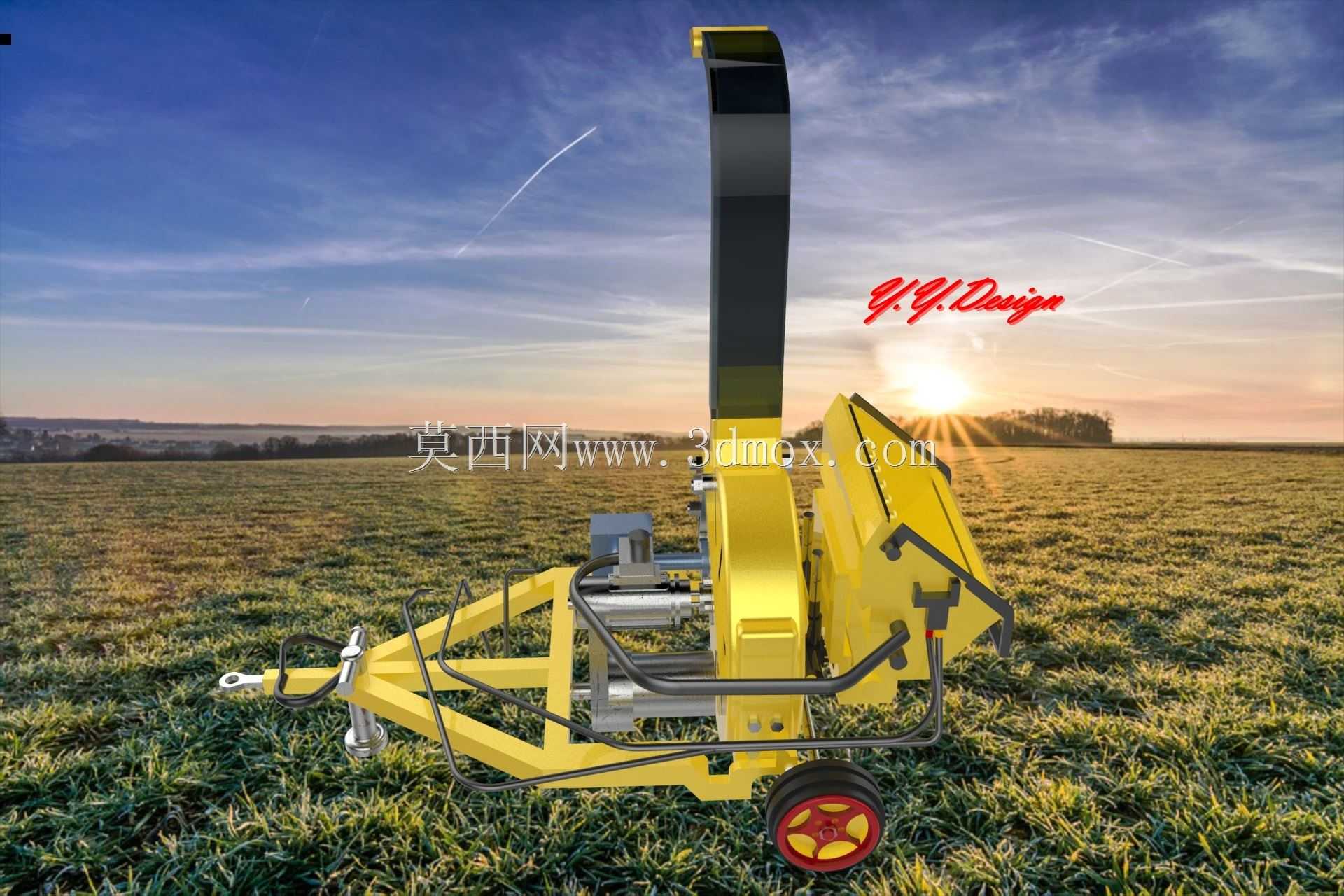

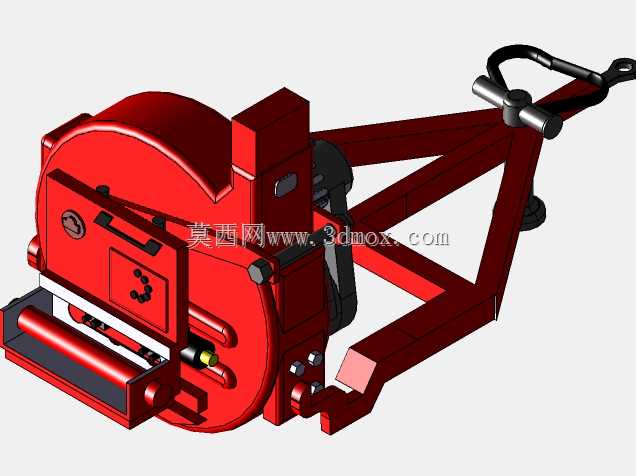

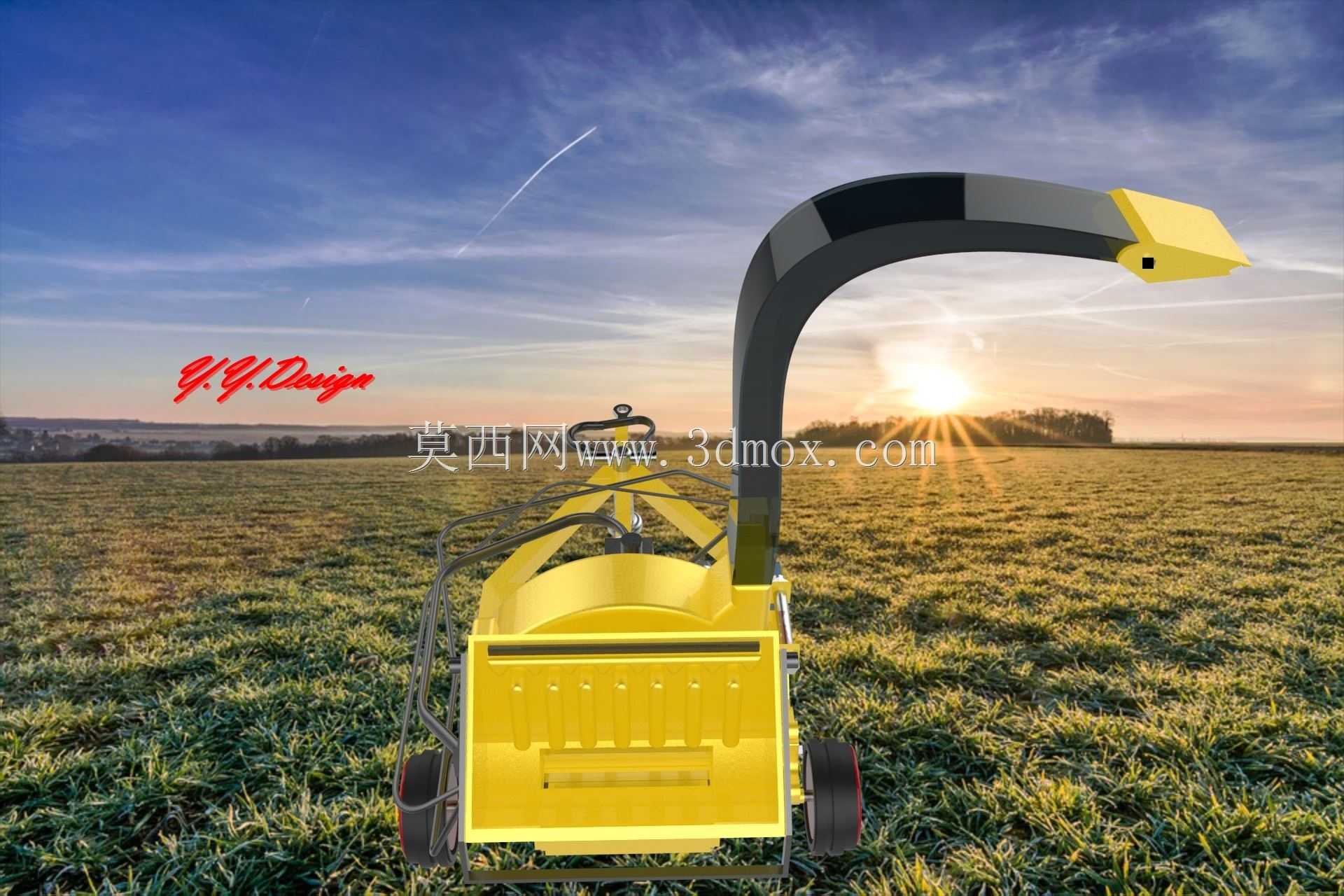

　　出料方向通过顶部可调节角度的抛料筒控制，可直接将碎料抛送至随行的收集料箱内，也可调整角度直接抛撒至地表作为覆盖物。设备的动力单元布置在机架侧方，与切碎主轴通过带传动连接，传动部位设置全封闭防护壳，避免田间作业时秸秆、尘土卷入传动结构，同时预留了动力维护的操作空间，日常检查皮带张紧度、更换易损件时无需大面积拆解外壳。整机的行走轮采用实心橡胶轮，适配田间非硬化路面、园林步道的拖行转移，机架底部设置支撑脚，作业时可放下支撑脚保证设备稳定性，避免喂入粗枝条时设备晃动。从设计边界来看，整机宽度控制在常规农用三轮车的货箱宽度范围内，转场时可直接装载运输，进料口的防护挡板高度符合安全操作规范，可防止碎料从进料口飞溅伤人，抛料筒的旋转角度覆盖侧方、

　　后方180度范围，作业时可根据收集位置灵活调整，无需频繁移动整机。结构设计上充分考虑了户外作业的维护需求，所有易损的动刀、定刀都采用螺栓固定结构，磨损后可快速拆卸更换，机架采用型材焊接结构，整体刚性足够承受切碎作业的冲击载荷，同时控制了整机重量，单人即可完成短距离的移位调整。
