巧克力研磨混合搅拌设备结构设计

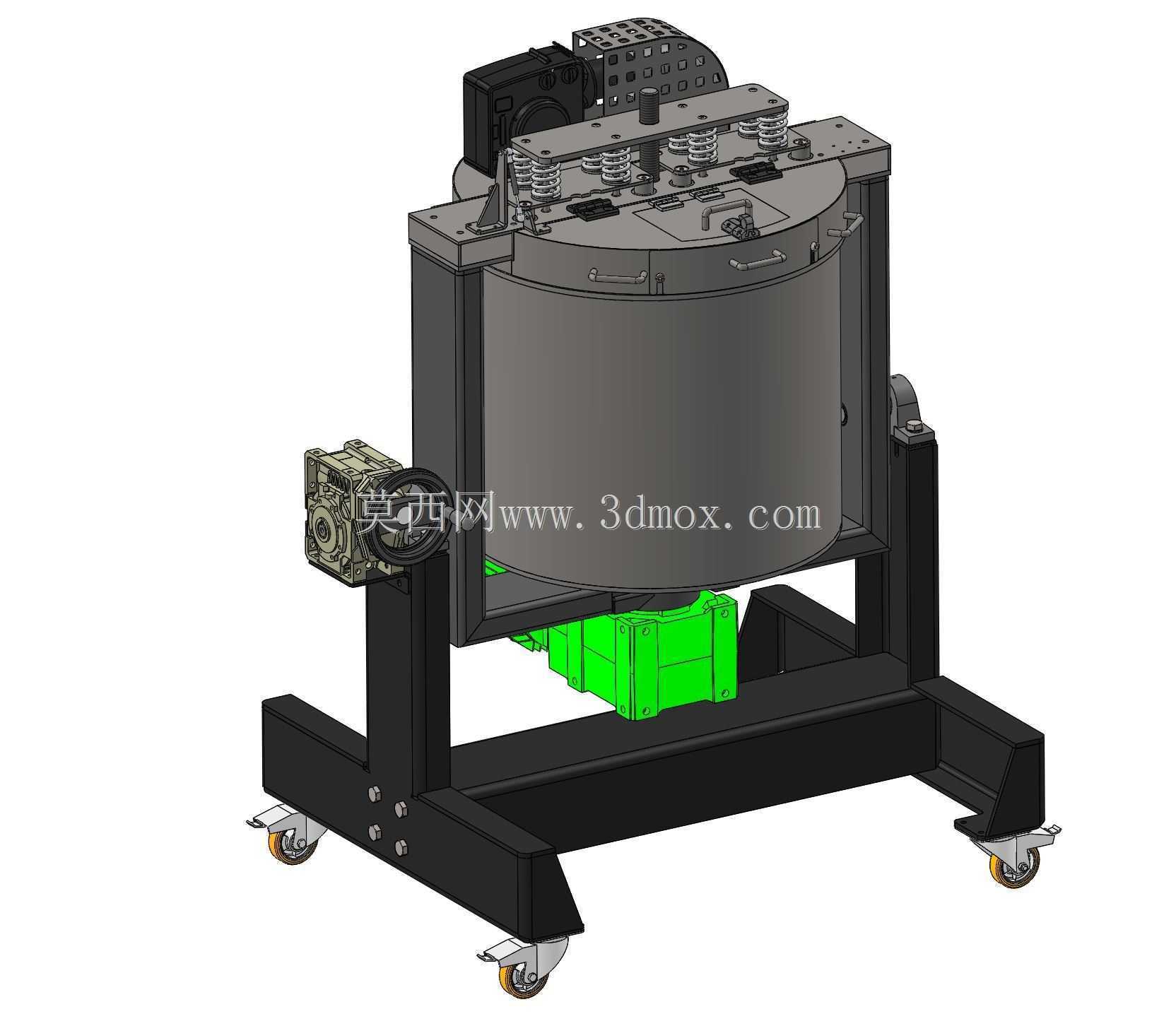

　　该设备面向巧克力浆料的细磨、混合与均质工序，常见于中小型巧克力工坊、食品试验线以及糖果生产车间。设备核心由圆筒形研磨混合罐、上部传动与压紧机构、侧向翻转驱动、底部保温组件、移动式机架和脚轮组成，整体结构兼顾固定生产时的稳定性与换料、清洗、检修时的可移动性。罐体采用立式圆筒布置，内部可容纳巧克力原料、可可液块、糖粉、乳粉及脂类物料，在搅拌和研磨元件作用下完成颗粒细化、风味混合与温度均化。罐体上方设置多组弹簧压紧与调节部件，用于对罐盖或研磨机构施加稳定预紧力，避免物料在高黏度搅拌过程中出现松动、泄漏或研磨间隙漂移。上部还布置有电机、减速机及连接座，动力经传动件传递至罐内工作部件，适合巧克力浆料这种高黏度、易凝固、对温度敏感的物料。

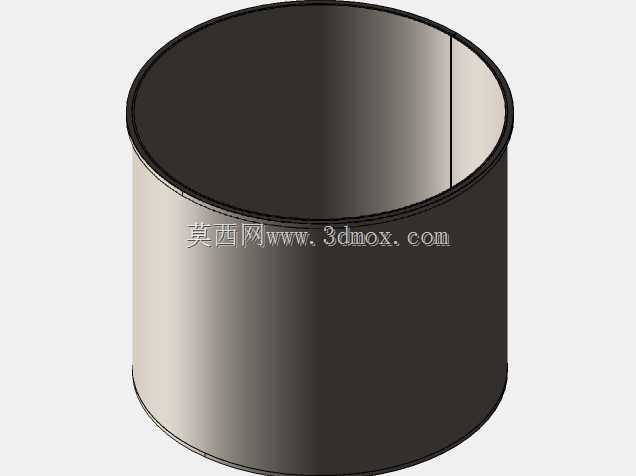

　　设备底部绿色模块对应保温或加热相关组件，工程建模时需预留加热介质通道、电气接线空间和维护拆装距离。巧克力物料在低温下流动性差，保温区域能够维持罐壁和下部物料温度，减少局部凝固造成的启动扭矩增大。罐体侧面配置翻转机构，使混合罐能够绕支撑轴倾斜，便于成品浆料倾倒、内部清理以及研磨件检查。翻转端采用减速机构与支撑轴承座，承载罐体满载时的偏转载荷；两侧支架高度和加强筋位置需要在三维布局中同步校核，防止倾斜过程中与机架、脚轮或周边管线干涉。机架采用门式焊接框架，底部为横向底梁和纵向支腿，结构重心低，能够承受罐体满载、搅拌振动和翻转冲击。支腿下方安装带刹车脚轮，设备在车间内可短距离移位，到位后通过脚轮制动保持稳定。建模时应关注脚轮安装板、

　　螺栓孔位、底梁离地高度以及翻转时罐体最低点的运动包络，避免在狭小生产线中发生碰撞。从安装边界看，设备工作状态需要在四周保留操作和检修空间，正面应留出罐盖开启、取样和清理距离，翻转侧应保证罐体倾转半径，后侧需预留电机接线、加热组件维护和散热空间。上部传动机构高度较高，车间布置时还要核对吊装空间、厂房净高以及加料方式。若接入自动化产线，可在罐体周围增加加料平台、温控单元、电气柜和浆料输送接口，但主机架的地脚、脚轮和支撑点应保持便于拆装。结构设计思路上，该设备并不追求复杂产线集成，而是强调单机工艺完整性：罐体负责容纳与混合，上部机构负责动力与压紧，侧驱机构负责倾转，底架负责移动和承载，保温模块负责物料温度控制。各模块之间通过螺栓、

　　销轴和支撑座连接，既方便加工焊接，也利于后期更换密封件、轴承、减速单元和脚轮。对于三维建模人员，罐体壁厚、法兰连接位置、弹簧压缩行程、减速机输出轴高度、倾转轴同轴度以及脚轮承载能力都是需要重点表达的内容。模型还应体现高黏度食品设备的卫生设计倾向，例如罐体外形尽量减少死角，外部管线和驱动件与物料区保持分隔，倾转后能够改善排料和清洗可达性。整体方案适用于巧克力酱料制备、原料精制、配方小批量试制等场景，也可为食品搅拌罐、可倾倒式混合机和保温研磨设备的结构设计提供参考。
