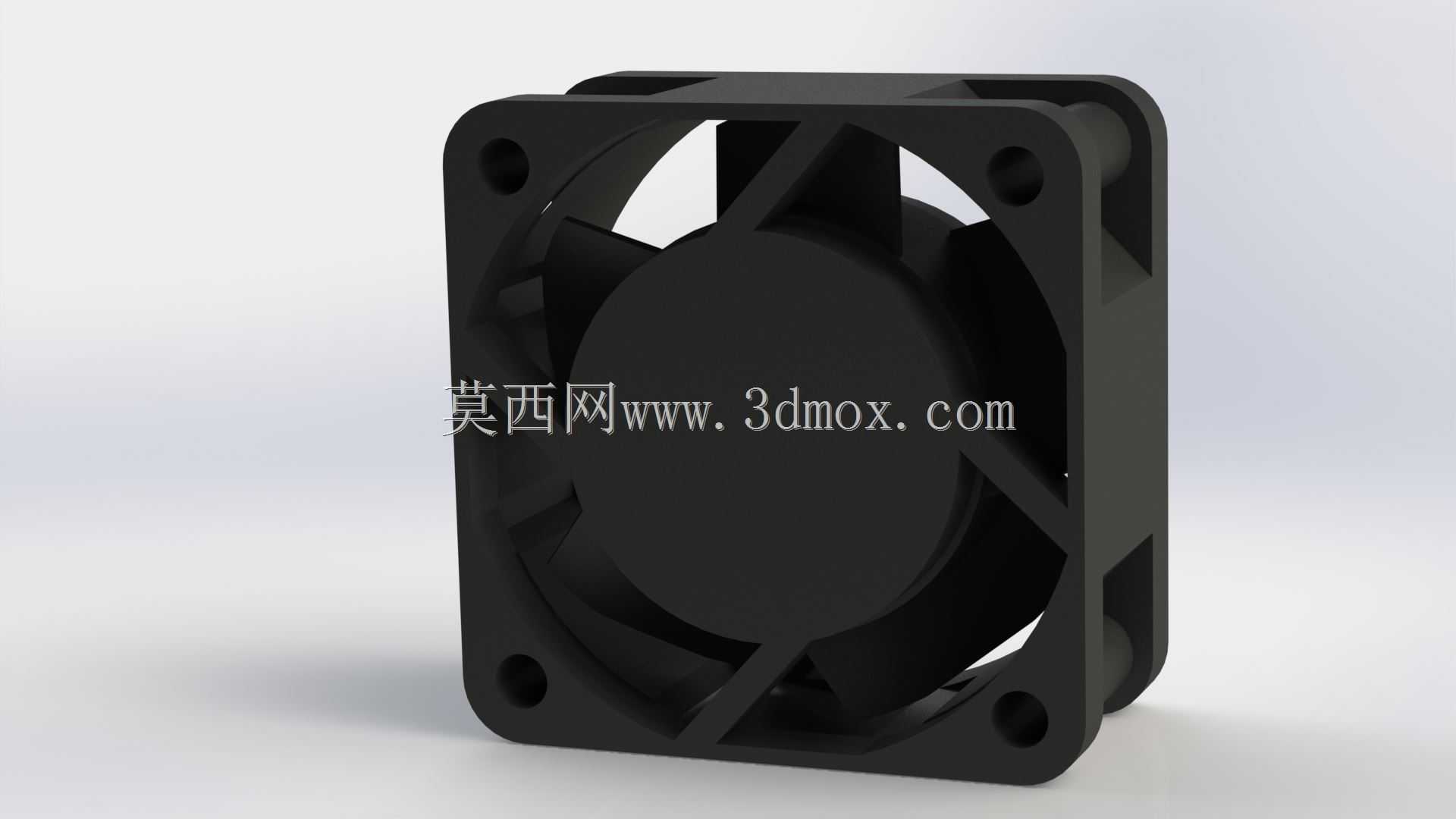

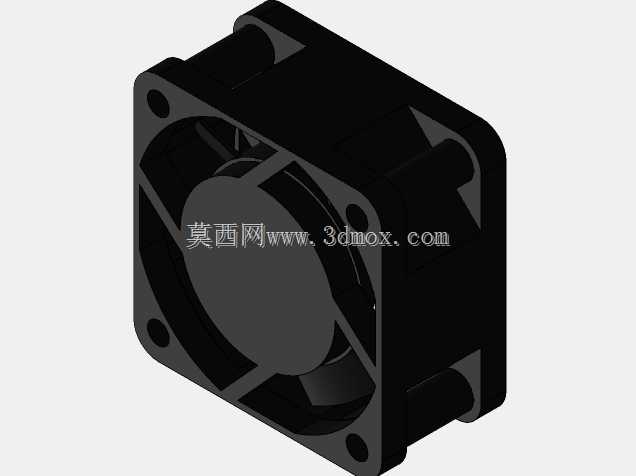

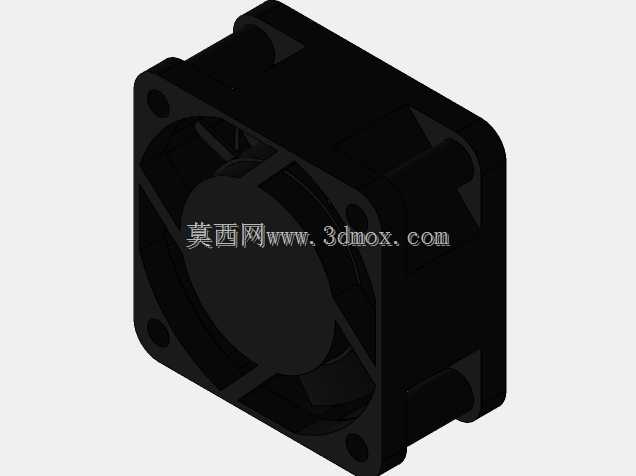

40×40规格方形直流轴流散热风机结构

　　在各类电子设备、小型工业控制模组、嵌入式硬件装置的热管理设计中，小尺寸轴流直流风机是应用频次极高的被动散热配套元件，这款40×40mm规格的方形直流风机，正是针对紧凑安装空间的散热需求完成的结构建模。从实际选型适配的角度看，这类风机常被用在工控机主板局部散热、小型开关电源腔体通风、3D打印机控制盒散热、桌面级电子实验装置通风、小型通讯中继设备散热等场景，安装空间受限的工况下，其方正的外框结构能最大化利用有限的装配面积，相比同尺寸圆形风机，方形框架的贴装贴合度更高，不会出现边角空间浪费的问题。

　　这款风机的整体厚度为20mm，外框四个角预留了标准M3.5规格的安装孔位，孔位的中心距严格匹配行业通用的40mm风机安装规范，设计时特意将安装孔做了沉台处理，装配时螺丝头部可以完全沉入孔位内，不会突出风机表面干涉周边其他元器件布局，也能避免螺丝凸起影响风机与安装面的贴合度。风机的外框采用一体式注塑成型的结构逻辑，四个角做了小圆弧过渡，既可以减少注塑过程中的应力集中问题，也能避免装配时尖锐边角划伤操作人员或者周边线材。

　　从风路结构设计来看，风机内部的支撑筋采用了对称式斜向布局，一共设置了四根支撑筋连接中心电机安装座与外框，筋条的角度经过优化，既可以保证中心电机座的结构强度，避免风机长期运行产生的震动导致支撑筋疲劳断裂，又能尽可能减少对进出风气流的阻挡，降低风噪的同时提升送风效率。中心的轮毂区域做了平整化设计，表面没有多余的凸起结构，能减少叶轮转动时的紊流产生，叶轮的叶片采用了后掠式的小角度设计，适配直流低压供电的转速特性，在较低转速下就能保证足够的静压，满足密闭或者半密闭腔体内的空气循环需求。

　　建模过程中严格还原了实物的装配边界，外框的所有尺寸公差都按照行业通用的塑胶件公差标准设定，安装孔的位置度偏差控制在0.1mm以内，能直接适配市面上同规格的标准风机安装位，不需要额外修改安装结构。对于结构设计人员来说，在做整机散热布局时，可以直接调用这个模型完成装配干涉检查，提前验证风机与周边电容、接线端子、散热片等元器件的安全距离，避免后期打样时出现装配冲突，也能根据风机的实际外形尺寸预留合理的通风通道，保证散热风路的顺畅。这类小尺寸风机的供电接口一般设置在框架侧边，建模时也预留了接口的安装位置，方便设计人员根据实际选型的线材走向调整布线空间，避免线材被风机叶轮剐蹭。
