四孔法兰固定TNC母面板射频连接座

　　从实际使用的功能特性来看，TNC接口本身采用螺纹锁紧结构，相比BNC的卡口式连接，在振动工况下的连接可靠性更高，适配DC到11GHz频段的信号传输需求，母座端的内孔接触件采用弹性收口设计，能保证与公头插针配合时的接触电阻稳定，外导体的连续金属结构可以有效屏蔽外界电磁干扰，避免信号传输过程中出现杂波串扰，接口处的密封圈结构能在常规室内设备环境下阻挡粉尘进入设备内部，适配大部分工业级设备的防护要求。在射频信号传输链路的硬件搭建环节，面板型同轴连接座是实现设备内外信号稳定贯通的核心基础部件，这款四孔固定的TNC母面安装座，主要面向需要在设备壳体、机柜面板上预留射频信号接口的应用场景，常见于通信测试设备、工业射频模块、高频信号处理装置的面板端信号接驳，区别于螺纹锁紧的穿墙式连接器，法兰盘固定的结构能在面板厚度适配范围内提供更可靠的抗拉扯性能，避免接口在频繁插拔线缆时出现松动移位。

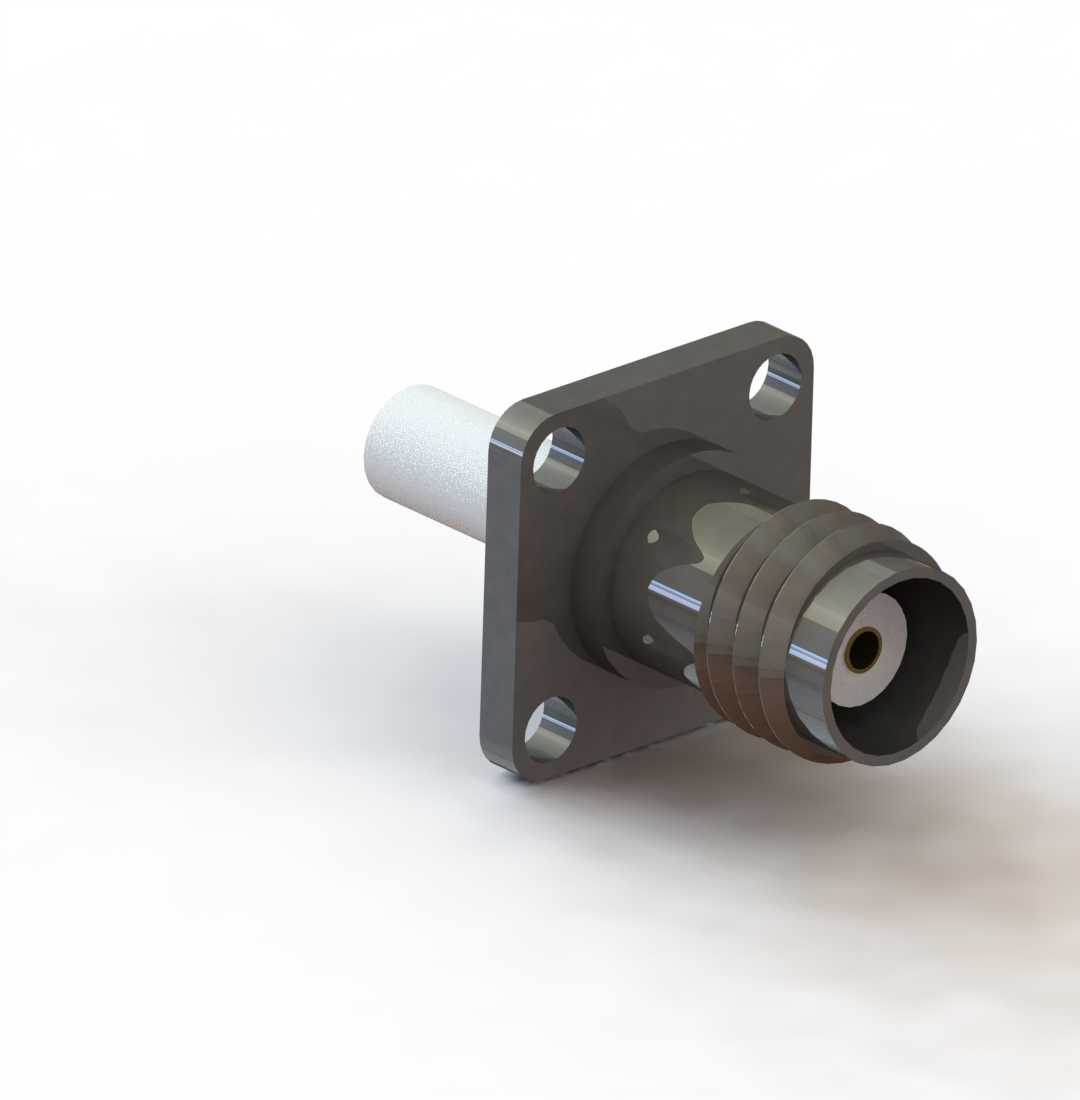

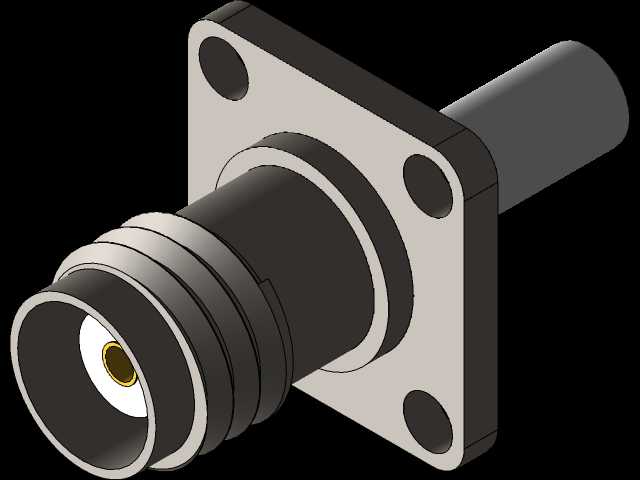

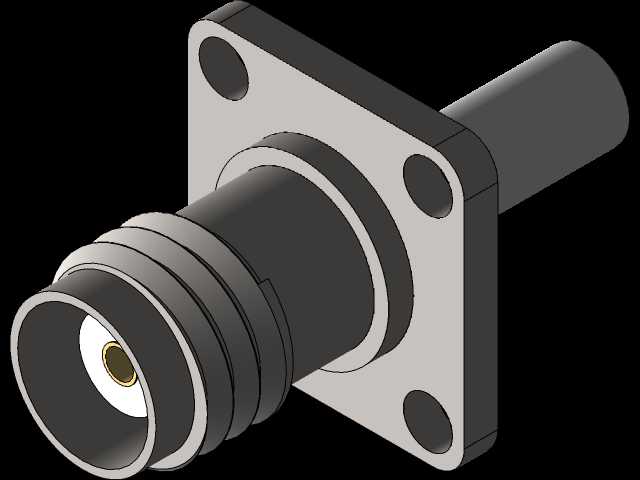

　　设计层面上，这款连接座的法兰盘采用方形切角结构，四个安装孔对称分布在法兰盘四角，安装孔的位置公差控制在±0.05mm范围内，能保证在面板开孔定位时与预设安装位精准对齐，不会出现孔位错位导致的安装应力，法兰盘与面板贴合的端面做了平面度处理，安装后能与面板表面紧密贴合，避免出现缝隙导致的屏蔽效能下降；连接座的插合端长度经过优化，在面板安装后，接口端面突出面板的高度控制在合理范围，既不会因为突出过多导致线缆弯折半径不足，也不会因为凹陷过深导致公头无法完全锁紧；尾部的线缆连接端采用压接式结构，适配常规的同轴电缆线径，压接部位的加强结构能避免线缆弯折时芯线与接触件出现脱开。

　　从安装边界尺寸来看，方形法兰盘的对角安装孔距适配行业通用的TNC面板安装开孔标准，不需要额外定制开孔模具，使用常规的面板开孔工具就能完成安装位加工，法兰盘厚度足够承受安装螺丝的锁紧力，不会因为锁紧力矩过大导致法兰变形；连接座穿入面板的柱体直径与标准面板开孔尺寸为间隙配合，安装时可以轻松穿入开孔，不需要额外修配，安装螺丝采用M2.5规格的标准机丝，采购替换非常方便；接口端的插合尺寸完全符合TNC接口的行业标准，能与所有标准TNC公头连接器实现互配，不存在兼容性问题。在结构细节处理上，连接座的外导体采用黄铜镀镍工艺，既保证了良好的导电屏蔽性能，也提升了表面的抗锈蚀能力，接触件采用铍青铜镀金处理，能保证多次插拔后的接触性能稳定，绝缘介质采用低损耗的聚四氟乙烯材料，在高频信号传输时的介质损耗更低，信号传输的驻波比控制在合理范围内，不会因为介质材料问题导致信号衰减过大；尾部的应力释放结构能分散线缆弯折时的应力，避免线缆根部因为反复弯折出现断裂，提升连接座的整体使用寿命。

　　在设备选型适配时，需要注意面板的厚度范围，这款连接座适配的面板厚度在1mm到3mm之间，过厚的面板会导致法兰固定螺丝无法完全锁紧，过薄的面板则可能导致连接座出现晃动；安装时的锁紧力矩需要控制在推荐范围内，过大的力矩会导致法兰盘变形或者螺丝滑牙，过小的力矩则可能导致连接座在插拔线缆时出现转动，影响信号传输的稳定性。对于结构设计人员来说，在进行面板布局时，需要预留足够的操作空间，保证TNC公头连接时手或者工具能有足够的操作空间完成螺纹锁紧，相邻接口之间的间距需要满足线缆插头的尺寸要求，避免出现相邻插头干涉的情况；三维建模时，这款连接座的所有配合尺寸都按照行业标准进行建模，安装孔位、接口尺寸、外形轮廓都与实物一致，可以直接导入设备装配体中进行干涉检查，不需要额外调整尺寸，能有效提升结构设计的效率，减少后期打样时出现的安装适配问题。
