特殊用途回型双剪式升降作业平台

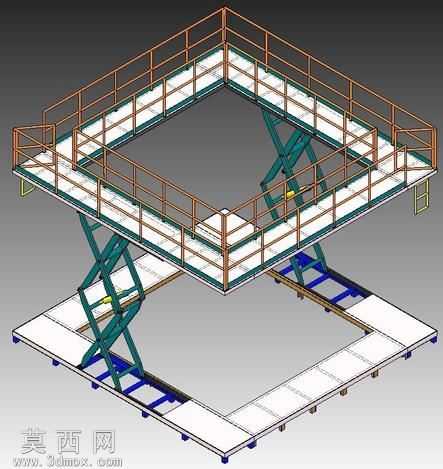

本模型为特殊用途回型双剪式升降作业平台，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械设计规范，对各部件的装配关系、运动干涉情况进行了全面校验。模型整体采用上下双层回型框架结构，下层为固定基座框架，铺设平整的作业走台板，基座底部设置可调支撑脚与滑移导轨结构，可满足工位调整与固定安装的双重需求；上层为升降作业平台，四周加装标准化安全防护栏杆，平台内侧预留中空作业区域，可适配需要围绕中空区域开展的特殊作业场景，平台侧边设置小型爬梯结构，方便人员上下通行。核心升降机构采用双组剪叉臂对称布置，剪叉臂采用高强度型钢焊接结构，铰接点处配置耐磨衬套与销轴连接，保证升降过程的受力均匀与运动平稳，剪叉臂组与液压驱动部件的连接位置经过力学仿真优化，可有效降低偏载带来的结构应力集中问题。材质渲染方面，基座框架采用深蓝色金属漆材质模拟工业型钢涂装效果，剪叉臂结构采用青绿色金属材质呈现结构件加工质感，平台走台板采用浅灰白色防滑板材材质，防护栏杆采用棕褐色金属管材材质，各铰接销轴、紧固件采用镀锌金属质感渲染，整体渲染效果贴近真实工业设备外观，清晰区分不同功能部件。设计思路上针对特殊作业场景的中空操作需求，摒弃传统整板式升降平台结构，采用回型框架设计既保证了平台周边的作业站立空间，又预留出中部垂直贯通的作业通道，双剪叉对称布置的结构相比单剪叉结构具备更高的承载稳定性与抗偏载能力，可满足大尺寸平台的升降作业需求，各部件均按照实际加工装配逻辑进行建模拆分，可直接用于结构校核、方案展示与后续工程图转化参考。
