风力发电机叶片有限元应力分析模型

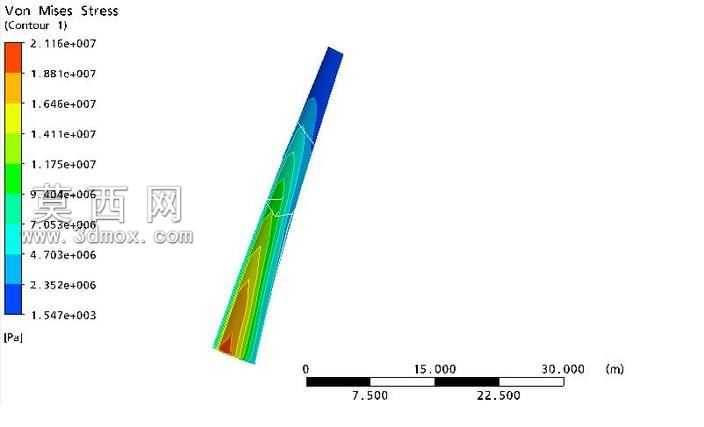

本模型围绕风力发电机叶片开展流固耦合方向的结构应力分析建模，首先基于风电叶片的气动外形设计逻辑，在三维建模环境中完成叶片的曲面构建，沿叶片展向设置渐变的翼型截面，从叶根到叶尖逐步收窄弦长、扭转翼型角度，还原真实风电叶片的流线型气动外形，保证模型几何特征与实际工程应用的叶片结构一致。建模过程中对叶片的内部支撑结构做了等效简化处理，在保证仿真计算精度的前提下合理控制网格划分的单元数量，针对叶根连接区域、叶片前缘后缘等应力集中的关键部位做了网格局部加密，提升应力计算结果的准确性。模型完成几何构建后导入有限元分析模块，设置符合实际工况的载荷条件，模拟叶片在额定风速下受到的气动推力、离心力以及重力的耦合作用，约束条件按照叶根与轮毂的实际连接方式设置为全自由度固定约束，保证边界条件与实际运行工况匹配。材料属性按照风电叶片常用的玻璃纤维增强复合材料参数设置，赋予模型各向异性的材料特性，贴合真实叶片的材料力学表现。本次分析输出冯·米塞斯应力云图，通过色彩梯度直观展示叶片从叶根到叶尖的应力分布规律，可见最大应力集中在叶根区域，沿展向向叶尖逐步降低，符合风电叶片的应力分布特性，可用于验证叶片结构的强度储备，识别结构薄弱区域，为叶片的结构优化、铺层设计调整提供量化的数据参考。整个建模与分析流程严格遵循工程仿真的规范逻辑，几何还原度高，边界条件设置合理，仿真结果具备工程参考价值，能够为风电叶片的设计迭代、性能校验提供可靠的三维分析支撑。
