对开式管道夹持固定支座结构

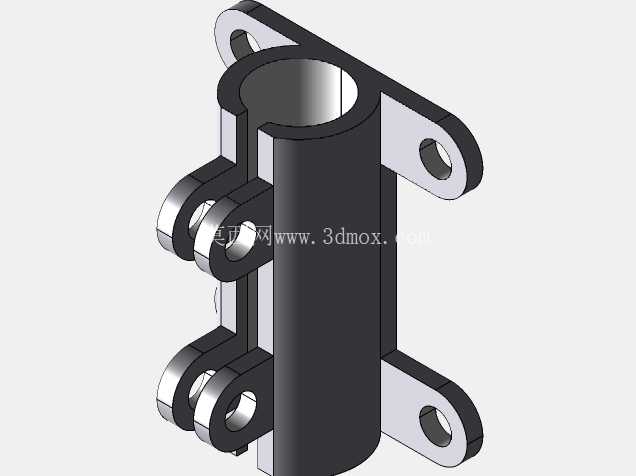

现场管线布设时，经常会遇到立管需要在设备侧壁、机架立面做侧向固定的工况，这类支座不能做成整环封闭件，否则后期管线检修、更换时必须沿轴向串动整段管路，拆装工作量极大。这套对开夹持结构正是针对这类运维需求展开设计，主体采用上下两片半圆弧瓦块合围抱紧圆柱管面，其中一侧通过两组同轴耳座穿入销轴形成铰接开合侧，另一侧延伸出上下两块带安装孔的翼板，待管路就位后锁紧翼板紧固件即可完成抱合固定。

从受力路径来看，管路运行中产生的径向振动、横向偏载以及热胀冷缩带来的微量位移，首先通过圆弧瓦面与管外壁的接触摩擦传递到夹持本体，铰接侧的双耳座承担开合回转与剪切载荷，固定侧翼板则把全部载荷分散传递到安装基面。两片瓦块合围后内孔形成完整圆柱面，接触包角接近整周，相比单侧卡扣式管夹，接触面积更大，局部压应力更低，薄壁管路夹持时不容易出现局部压痕变形。

设计阶段首先要锁定的边界是被夹持管道的外径，半圆弧内孔尺寸需与管外径做间隙配合，预留装配公差后保证合瓦时内孔均匀贴合，避免出现线接触导致应力集中。铰接侧上下两组耳座的同轴度是加工与建模的核心管控项，两个销轴孔必须保证轴线平行且间距一致，开合过程中瓦块转动无卡滞；耳座处做了加厚凸台，孔周实体补强，承受销轴剪切时不会出现耳板撕裂。固定侧的翼板从瓦体侧壁向外水平延展，翼板上的安装孔中心距、孔径直接决定整机安装点位，建模时需同步核对配套螺栓规格与安装基面的螺孔位置，翼板与瓦体交接位置做圆角过渡，消除焊接或铸造工序的应力集中风险。

这类结构常见于车间工艺管线支架、液压站立管固定、通讯走线立管安装以及小型设备的管路定位场景，当管路需要定期拆开检查内壁、更换密封段时，只需松开固定侧翼板的紧固件，绕铰接销轴翻开半瓦即可让出管路径向空间，无需拆卸上下游串联的其他管段。瓦体内壁可根据使用场景选配橡胶垫层，夹持金属硬管时增大摩擦系数，夹持PVC、玻纤等脆性管材时缓冲夹紧力，避免管壁被压裂。

三维建模过程中，优先以铰接销轴的轴线作为装配基准，先完成单片半瓦的实体拉伸，在内孔位置切除半圆柱型腔，外侧沿径向拉伸主体筒壁保证刚性；铰接耳座从瓦体侧面向外凸伸，耳板厚度与销轴孔径按剪切强度匹配，固定侧翼板则从瓦体另一侧上下两端分别延展，翼板上的安装孔做沉台或光孔处理，适配外六角螺栓的穿装。整体装配时校验开合极限角度，保证半瓦翻开后内孔完全让出管道径向投影，合瓦状态下两片瓦的分型面完全贴合，无错位间隙。外形安装边界上，支座总宽度由翼板外端尺寸决定，总高度覆盖上下翼板间距，现场布局时需在铰接侧预留扳手操作空间，固定侧留出螺栓拧动的作业余量，避免支座与周边管线、机架杆件发生干涉。
