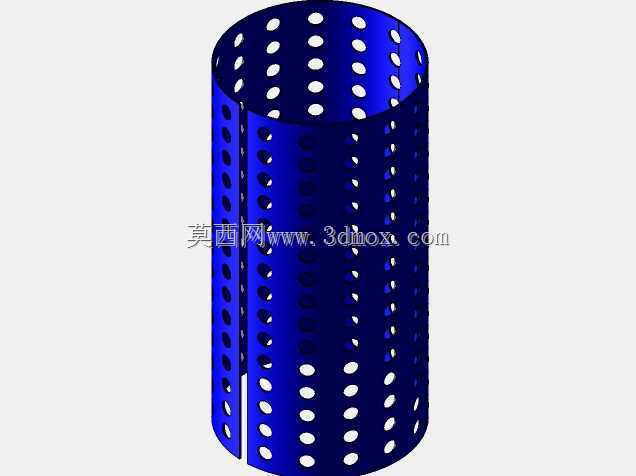

带侧缝冲孔圆柱式过滤器外壳结构

　　在流体过滤系统的实际工程应用中，这类带侧缝的冲孔圆柱外壳是过滤单元的核心承载部件，常见于液压系统回油过滤、小型工业流体预处理、交流稳压设备配套的通风散热过滤场景，也可嵌入小型净水、油料过滤装置作为内支撑外护结构使用。不同于常规封闭式过滤筒体，该外壳侧壁预留的通长侧缝，主要是为了方便内部过滤滤芯的快速拆装更换，不需要将整个筒体从管路中完全拆卸，只需要松开侧缝对应的紧固件，即可将滤芯从侧缝位置抽出更换，大幅降低现场维护的操作难度，尤其适合安装空间紧凑、管路排布密集的设备内部场景，减少维护时的管路拆装工作量，降低二次密封失效的风险。

　　从结构设计逻辑来看，整个筒体采用等直径圆柱构型，是因为圆柱结构在承受内外压差时的应力分布最均匀，同等壁厚下的抗变形能力远优于方形或其他异形截面结构，当过滤过程中滤芯两侧产生压差时，筒体不会因为局部应力集中出现凹陷或者胀裂的问题，能够稳定维持内部过滤流道的截面尺寸，避免因为筒体变形挤压滤芯导致过滤面积下降、流阻异常升高的问题。筒体侧壁均匀排布的圆形冲孔，是流体进出的主要通流通道，孔位采用行列对齐的规整排布方式，一方面是为了保证整个筒体周向的通流面积均匀，避免局部流速过高冲蚀滤芯或者产生异常流阻，另一方面规整的孔位排布也便于冲孔加工时的定位，减少加工工序的复杂度，降低量产时的加工成本，同时均匀的孔位也能保证对内部滤芯的支撑力均匀，不会因为局部无支撑导致滤芯在压差作用下被挤出孔位造成破损。

　　设计过程中需要重点把控的尺寸边界首先是筒体的内径，该尺寸需要和配套滤芯的外径预留0.2-0.5mm的安装间隙，既不能间隙过大导致滤芯在筒体内晃动出现旁漏，也不能间隙过小造成滤芯安装卡滞、更换时难以抽出。筒体侧壁的冲孔直径需要根据配套过滤滤芯的最小支撑尺寸确定，通常孔直径要小于滤芯外层支撑护网的网孔尺寸，避免滤芯在压差作用下被压入冲孔造成破损，同时孔的总通流面积需要达到筒体入口截面积的3倍以上，保证流体通过时的流速控制在合理区间，减少通流阻力带来的能耗损失。侧壁的通长侧缝宽度需要略大于滤芯的直径，保证滤芯可以顺利从侧缝取出，同时侧缝两侧需要预留对应的紧固件安装位，通常是在侧缝两边设计翻边或者焊接固定耳，通过螺栓锁紧实现侧缝的闭合，闭合后筒体的圆度公差需要控制在0.3mm以内，保证和两端端盖配合时的密封性能，避免出现流体旁通的问题。

　　实际选型应用时，需要根据安装位置的空间边界确认筒体的总长度，筒体两端通常需要和端盖或者管路接头配合，因此两端需要预留10-15mm的无孔区域作为配合密封段，该区域不能加工冲孔，避免密封面出现泄漏。筒体的壁厚选择需要结合工作压力确定，常规低压通风、回油过滤场景下1-1.5mm的壁厚即可满足强度要求，如果应用在高压流体过滤场景，则需要对应增加壁厚，同时校核冲孔后的筒体剩余强度，避免孔桥位置因为应力集中出现开裂。另外侧缝位置的锁紧结构需要考虑长期使用的可靠性，避免因为设备振动导致紧固件松动，造成侧缝张开、过滤失效的问题，通常会在侧缝的密封面加装薄橡胶密封条，既可以提升密封效果，也能起到一定的防松作用。

　　这类冲孔筒体外壳相比编织网式的外护结构，整体刚性更好，不需要额外加支撑骨架就能独立承受一定的压差和外部碰撞力，在一些存在轻微振动的设备场景下，不会因为长期振动出现网丝断裂、结构变形的问题，使用寿命更长。同时规整的圆柱结构也方便和标准的管路法兰、快装接头配合，不需要额外定制异形转接件，能够降低整套过滤装置的配套成本。在三维建模过程中，这类结构需要重点注意冲孔的阵列排布与侧缝位置的孔位避让，侧缝边缘的孔位需要做切边处理，避免出现半孔结构造成边缘毛刺过多，影响后续的表面处理和安装操作，同时侧缝位置的配合面需要保证平面度，确保闭合后能够紧密贴合。
