带凸缘连接结构黄铜流体转接接头

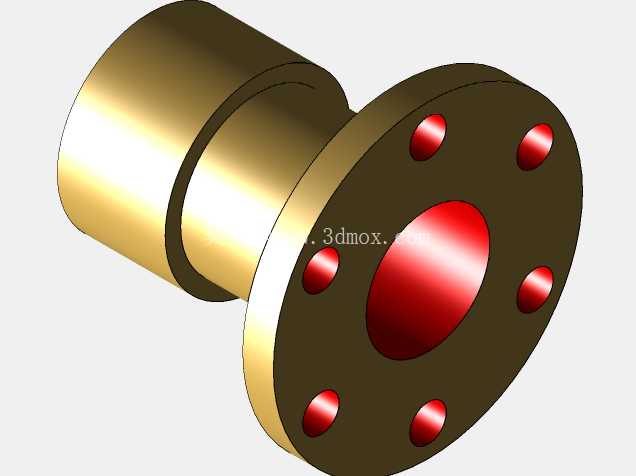

在流体输送管路的布设场景中，不同通径、不同连接形式的管路对接一直是结构设计阶段需要重点考量的环节，这类带凸缘的黄铜转接接头，主要应用于低压流体管路的硬管与外接端口的过渡连接，常见于小型化工实验装置、实验室气路布设、小型液压控制回路以及民用供水支路的转接点位。从实际使用场景来看，这类接头的一端采用圆柱插接结构，可直接插入对应内径的软管或者硬管端口，配合卡套或者焊接工艺实现端部密封，另一端的带孔凸缘结构则通过螺栓与设备端的法兰端面实现刚性连接，凸缘端面上的六个均匀分布的安装孔，可匹配对应规格的内六角螺栓，安装时按照对角顺序逐步拧紧螺栓，能够保证凸缘端面的密封垫片受力均匀，避免局部应力过大导致的密封失效问题。

从结构设计思路来看，接头主体采用黄铜材质加工，一方面是利用黄铜本身优异的切削加工性能，能够在普通车床上一次装夹完成主体外圆、内孔以及端面的粗精加工，加工效率高且表面质量容易控制，另一方面黄铜的耐腐蚀性能能够适配水、低压气体、弱腐蚀性化学流体等多种输送介质，不需要额外做表面防腐处理，长期使用也不会出现锈蚀卡滞的问题，后期维护拆卸时螺栓连接部位不会因为锈蚀无法拆解。凸缘部分与主体圆柱段采用一体化加工结构，没有额外的焊接拼接缝，从根源上避免了焊缝位置可能出现的介质渗漏问题，凸缘的厚度经过力学核算，能够承受螺栓拧紧时的压紧力以及管路内部1.6MPa以内的工作压力，不会出现凸缘变形导致的密封面贴合不严的情况。

从安装边界尺寸来看，圆柱插接段的外径公差控制在h7级别，能够与标准规格的软管内衬、硬管承插口实现间隙配合，插接段的长度设计充分考虑了卡套压紧或者焊接时的操作空间，不会出现插接深度不足导致的连接脱开风险。凸缘端的中心通孔与插接段内孔保持同轴，同轴度公差控制在0.02mm以内，能够避免介质流经接头时出现流道突变导致的紊流、压损增大问题。六个安装孔的中心圆直径与对应规格的标准法兰安装尺寸完全匹配，安装孔的直径比适配螺栓大1mm，能够补偿安装时的少量位置偏差，降低现场安装的对位难度。凸缘的密封面采用精车加工，表面粗糙度达到Ra1.6，能够与橡胶密封垫或者紫铜密封垫实现紧密贴合，不需要额外研磨就可以满足低压工况下的密封要求。

在实际选型使用时，需要注意接头的通径尺寸要与前后连接的管路通径保持一致，避免通径突变造成的管路流量损失，螺栓拧紧时的扭矩要控制在材料允许的范围内，避免扭矩过大导致黄铜螺纹滑牙或者凸缘局部压溃。这类接头相比全塑料转接件，机械强度更高，耐温范围更广，能够在-40℃到120℃的工况下稳定工作，不会因为温度变化出现材质老化、脆裂的问题；相比不锈钢材质的同规格接头，加工成本更低，自重更轻，对于安装空间狭小、载荷要求不高的民用管路、实验装置场景来说，性价比优势十分明显。建模过程中，主体回转结构采用旋转特征生成，六个安装孔采用圆周阵列特征完成，能够保证孔位的均匀分布，密封面的位置单独做了公差标注，方便后续加工时的工艺基准选择，所有倒角、退刀槽的尺寸都符合机械加工的工艺要求，不会出现无法加工的结构死角。
