库卡KR350重载六轴工业机器人全套结构

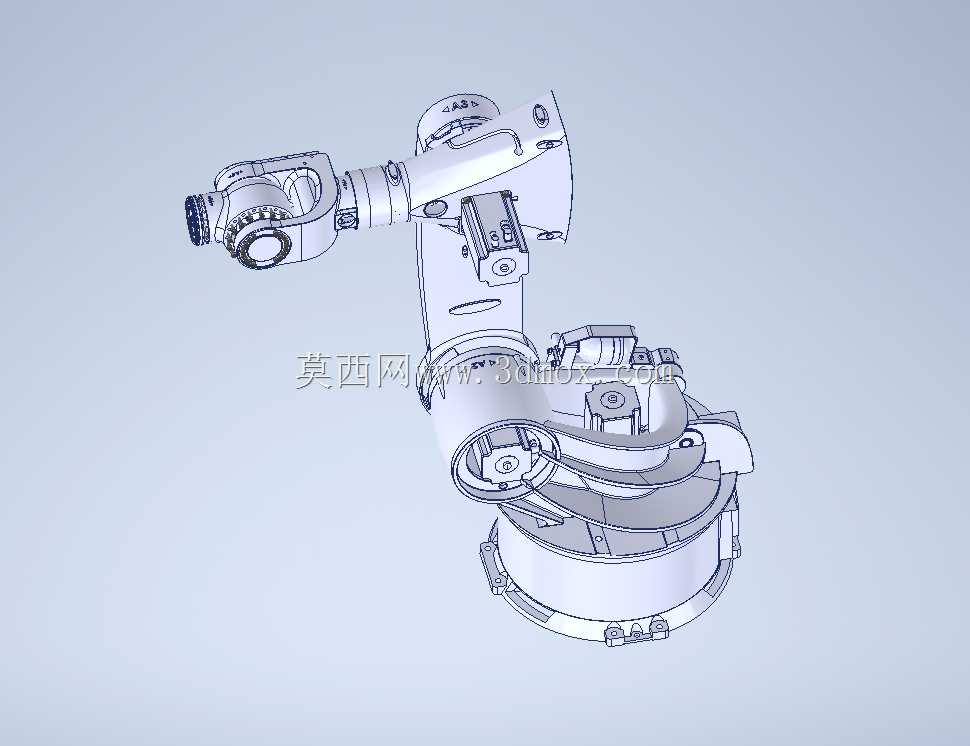

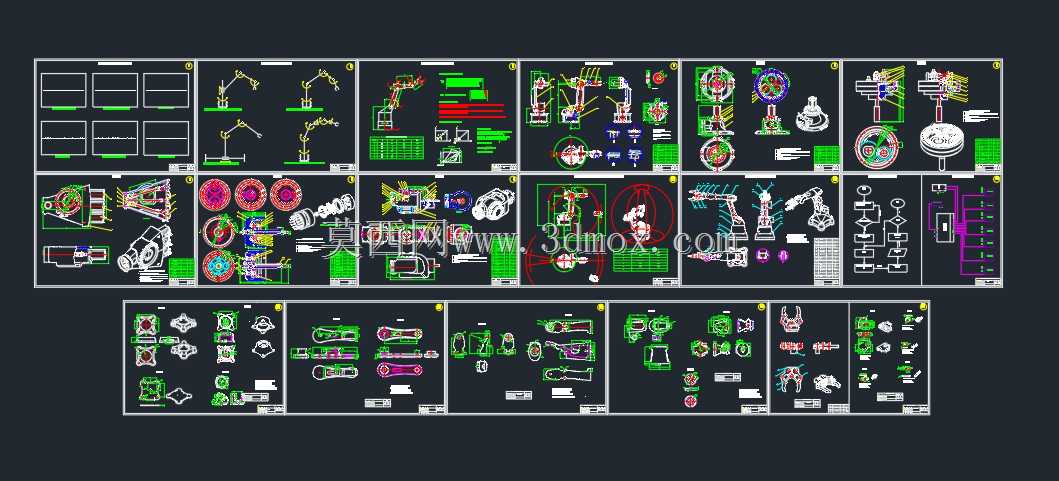

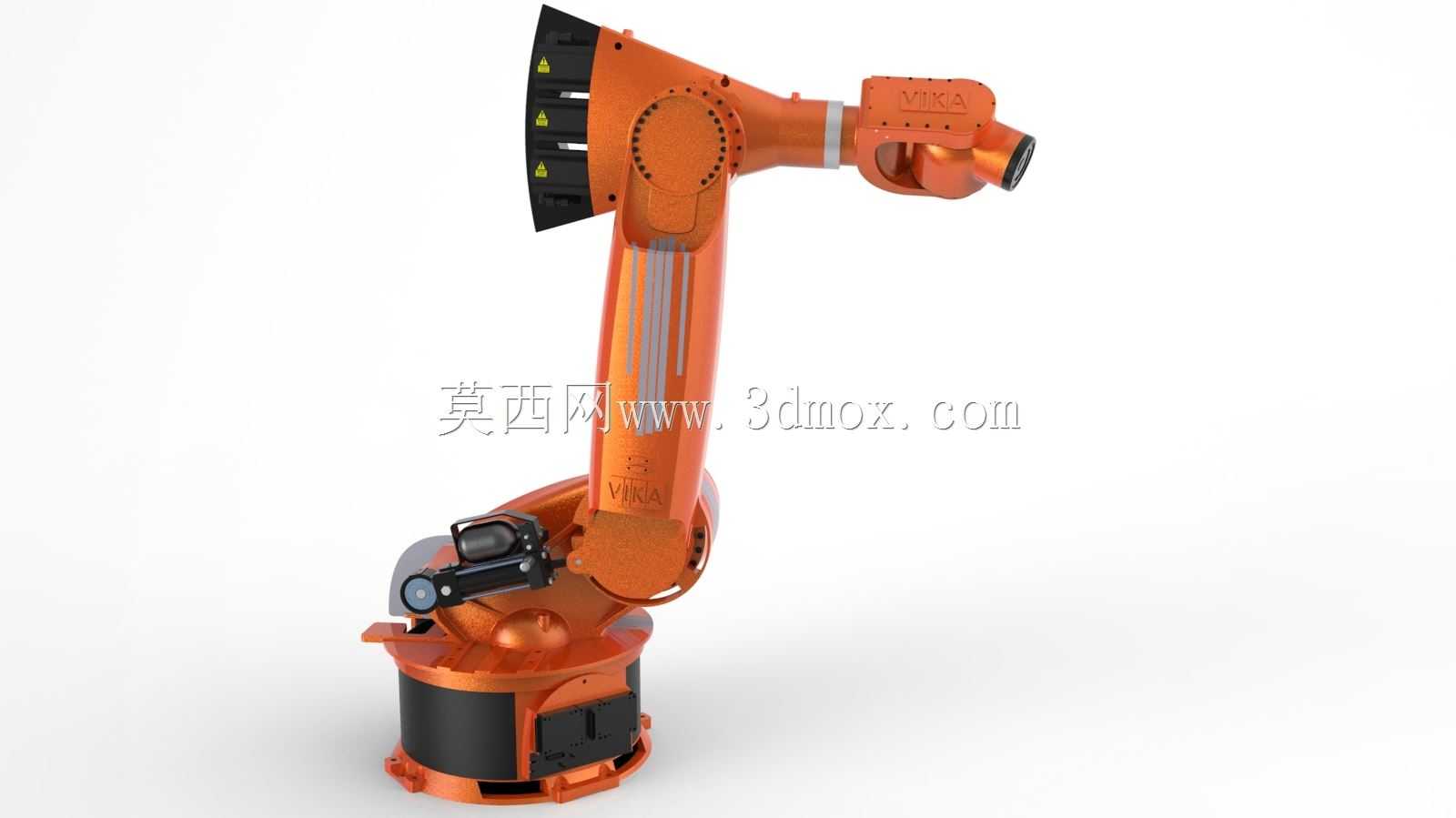

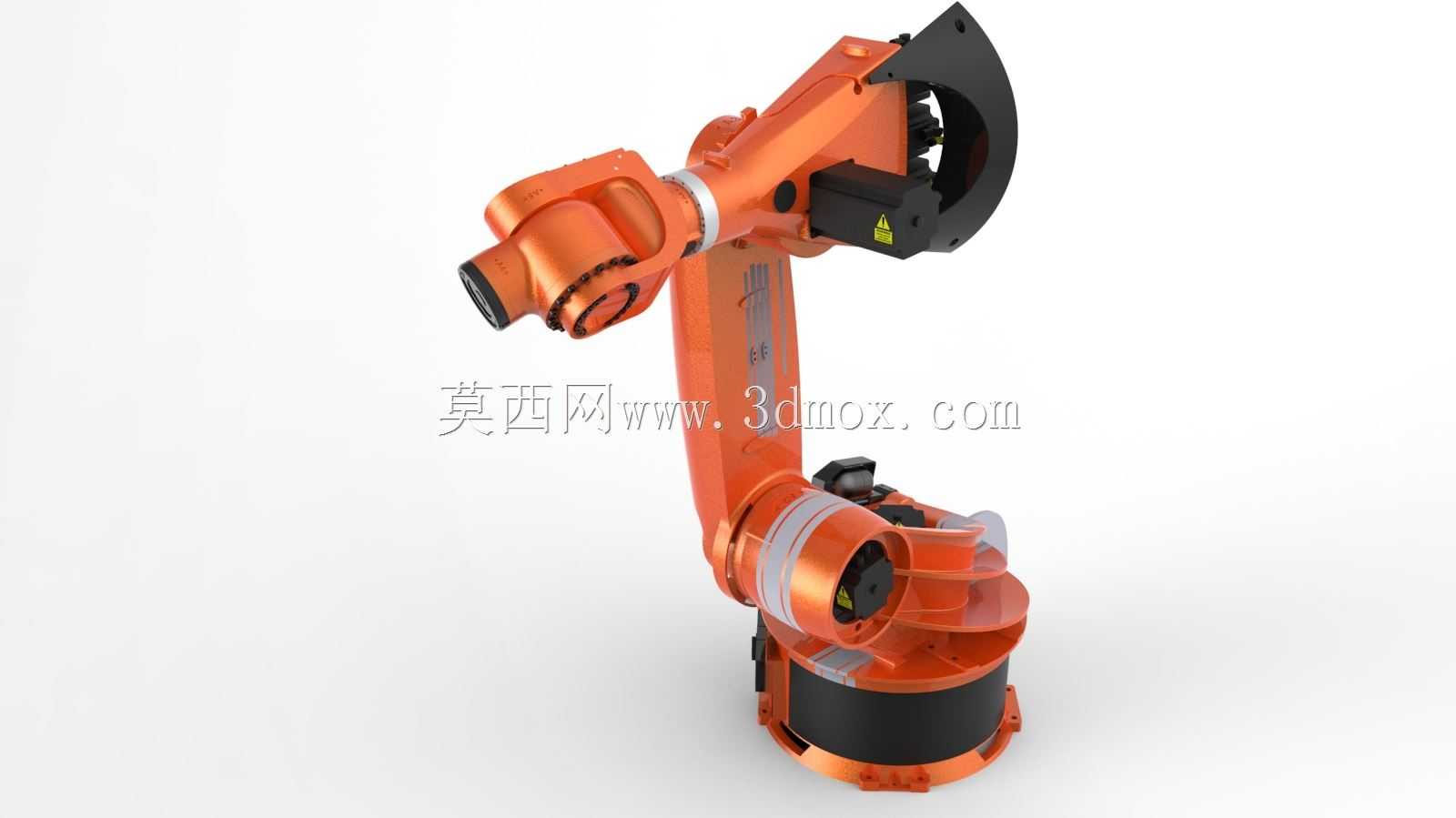

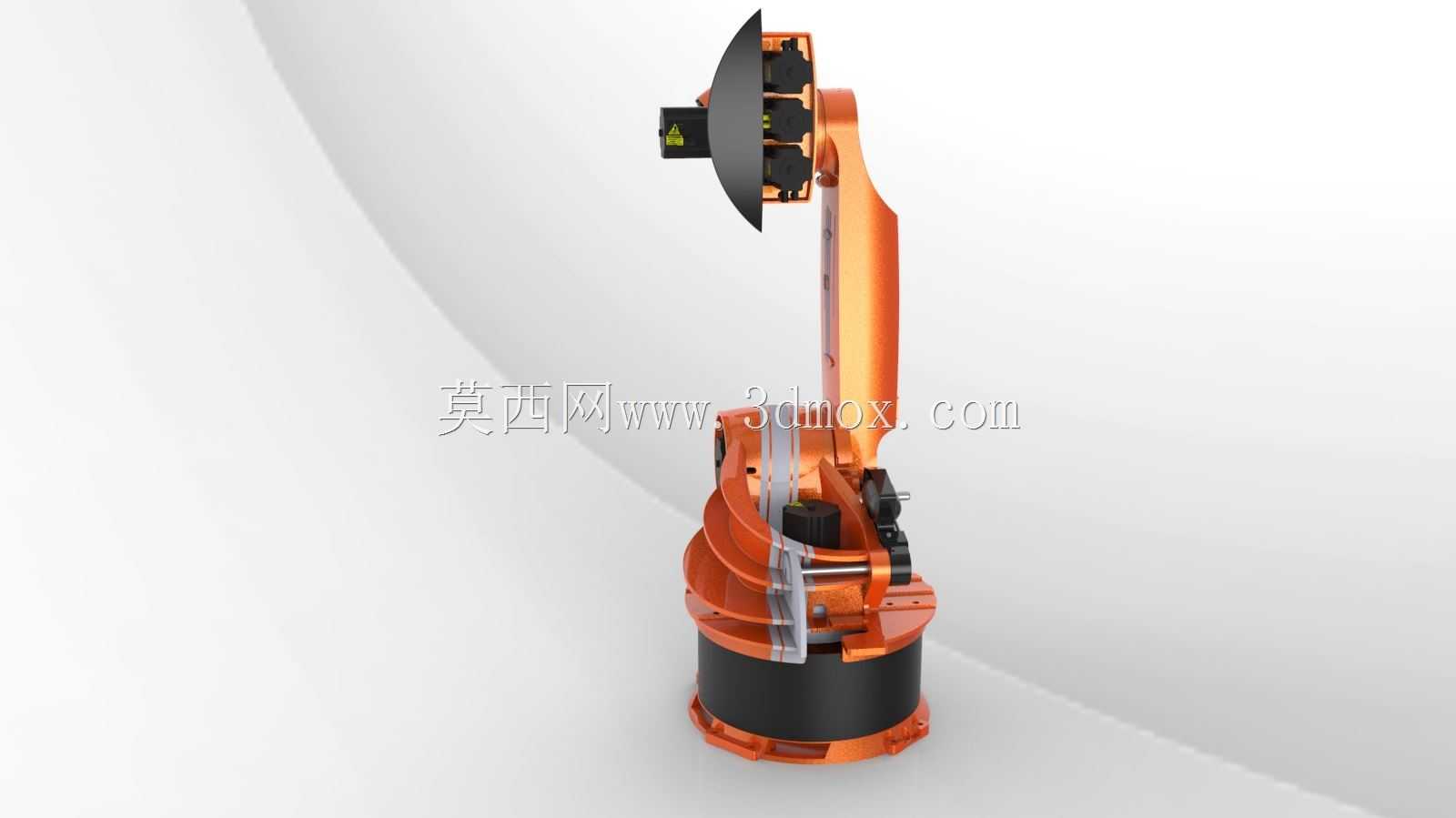

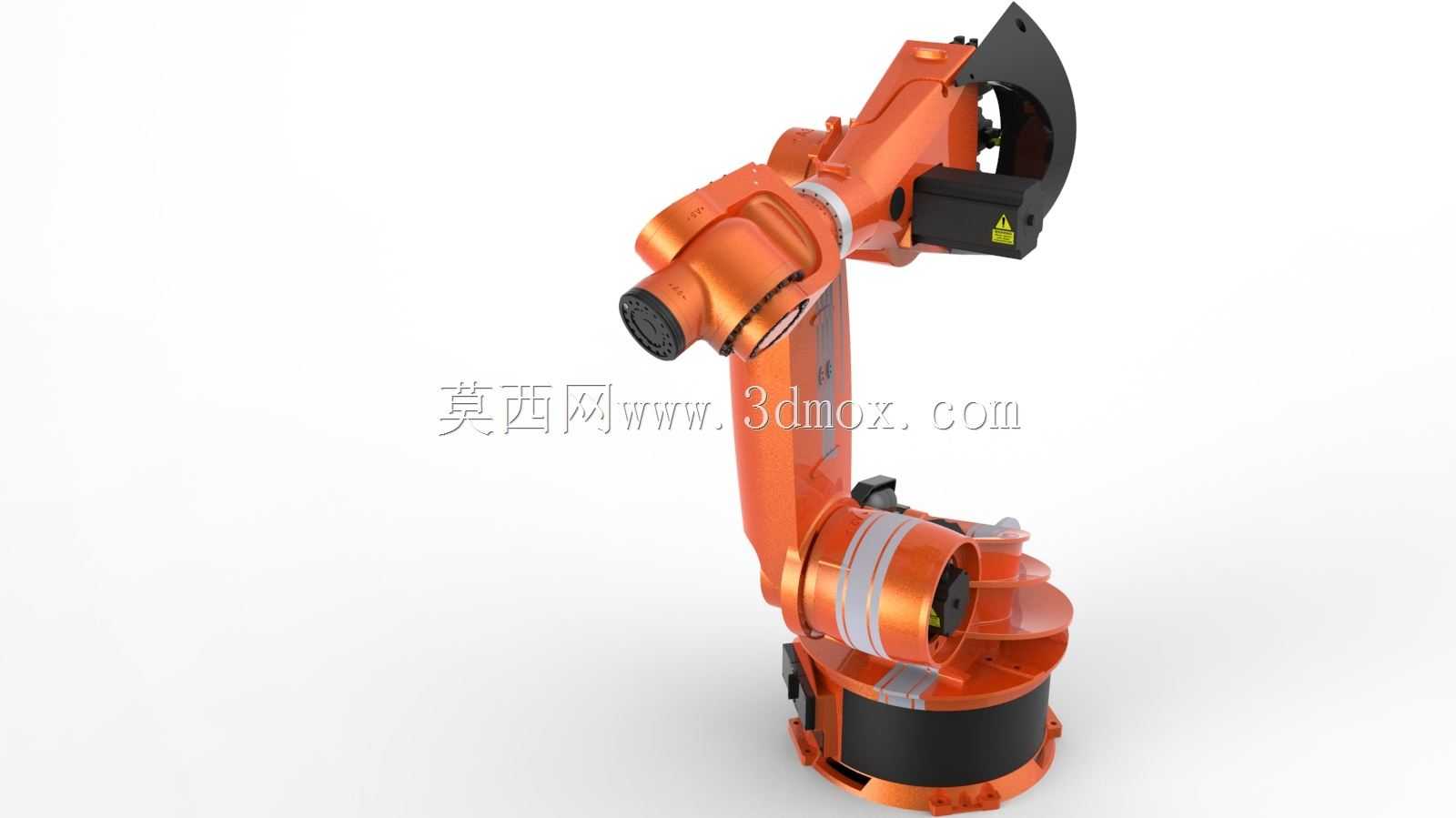

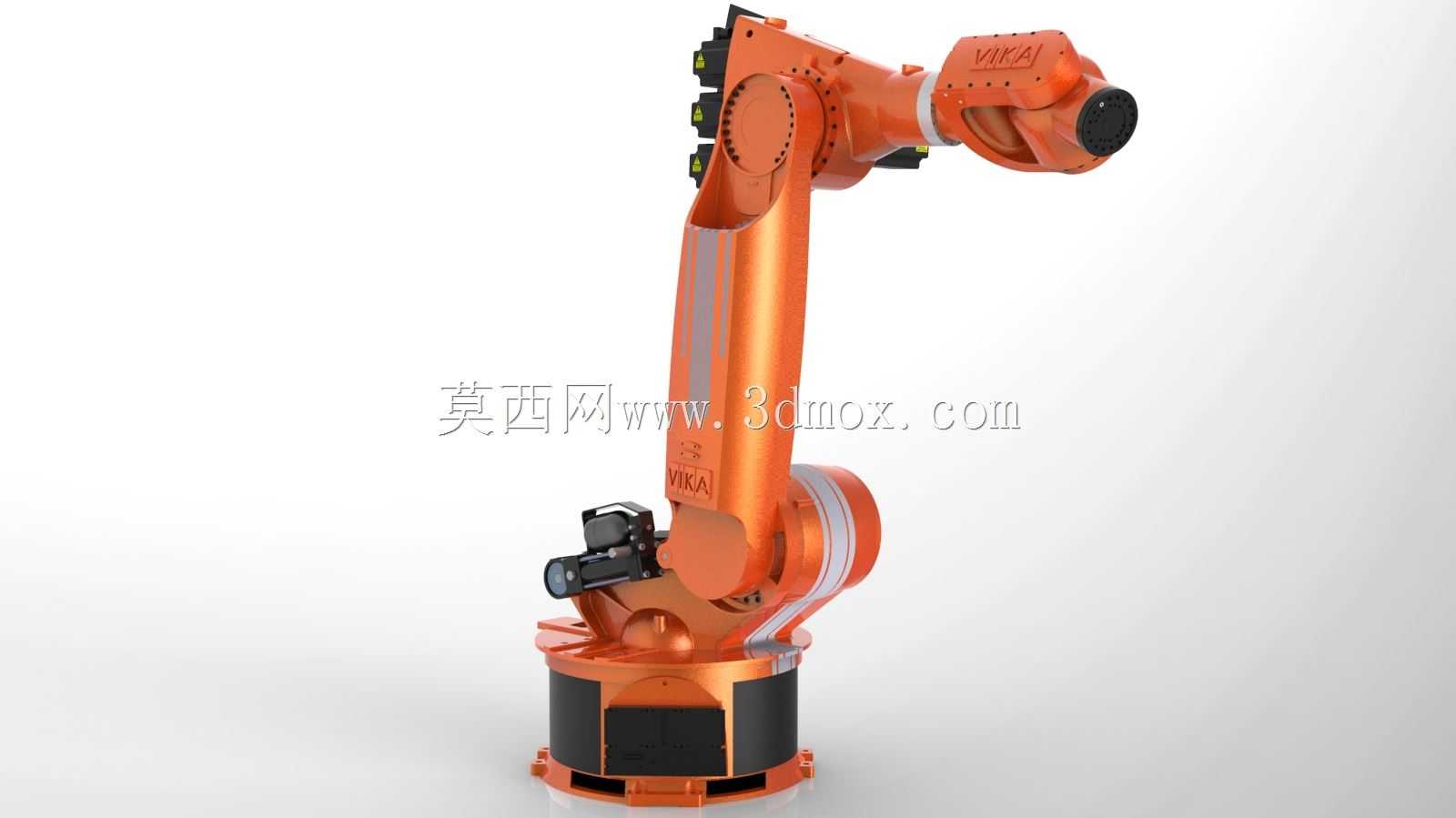

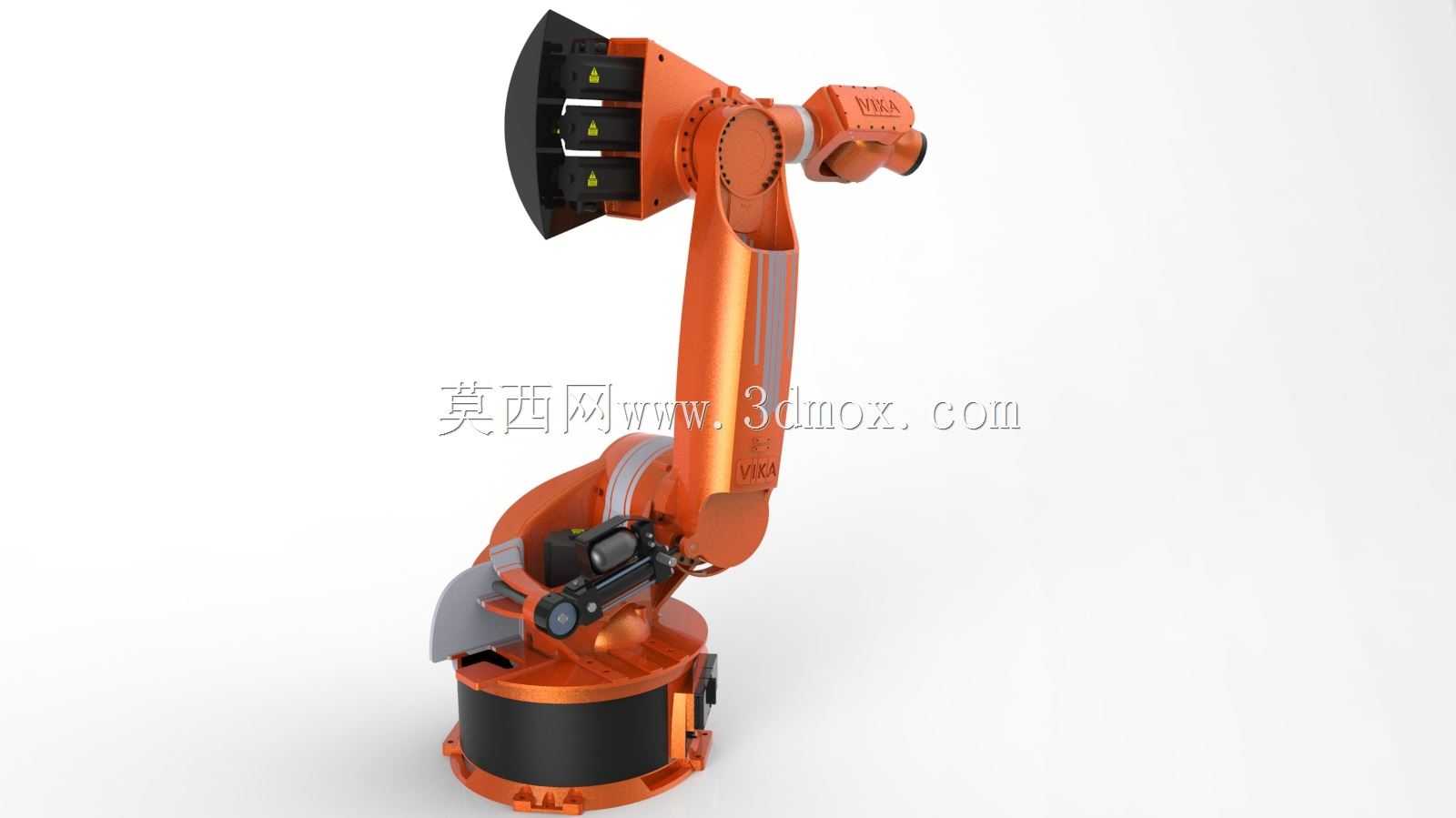

　　这套三维结构完整还原了库卡KR350级别重载六轴关节机器人的整机机械构成，覆盖从底座回转支承、大臂摆臂、肘部传动、小臂延伸到末端法兰的全部核心运动链，配套工程图把各轴传动布局、关节铰接点位、电机安装位、减速机配合面逐一拆解呈现，适合自动化产线规划阶段做工位布局校核、末端负载匹配验算以及周边工装干涉检查。

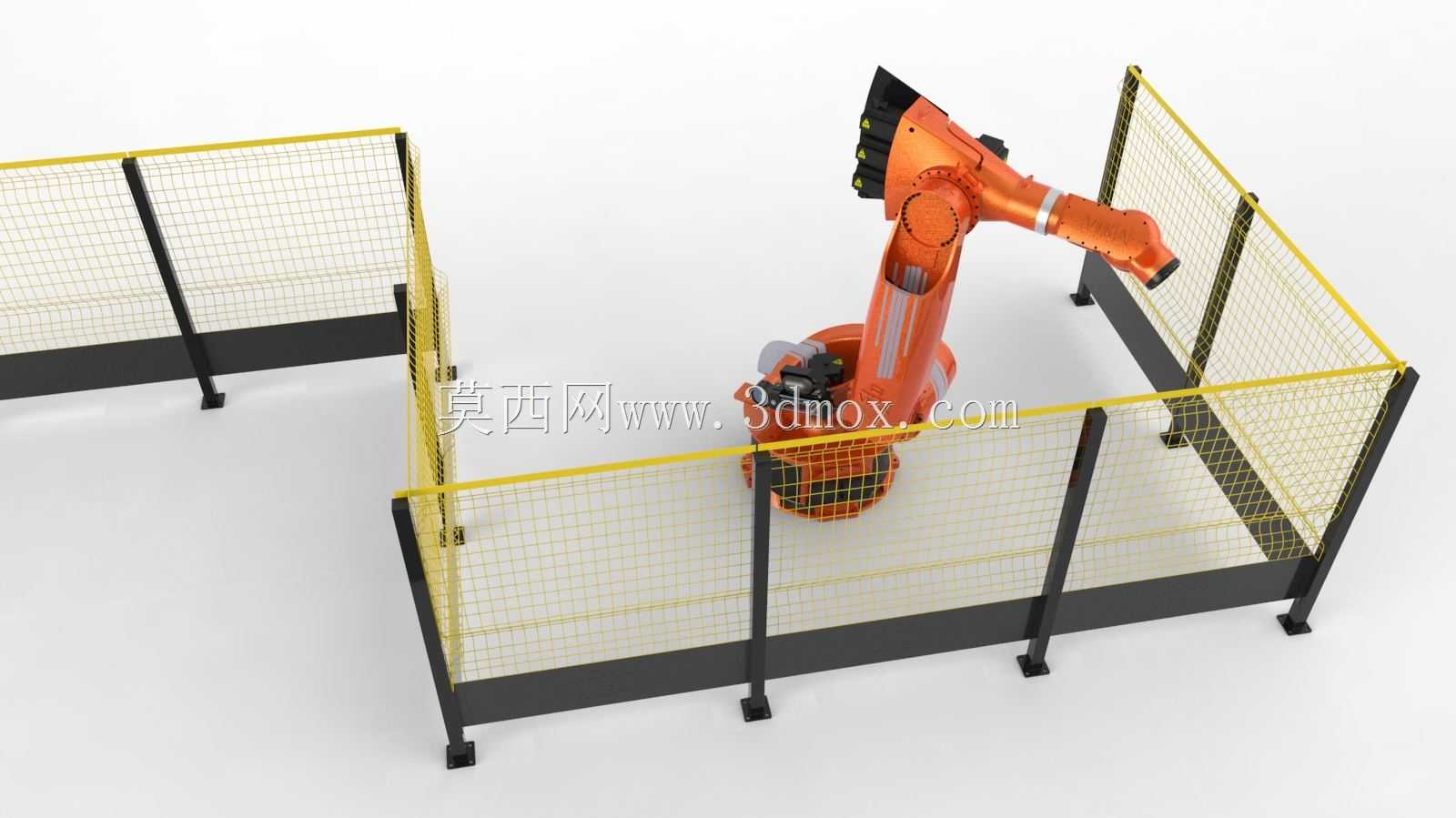

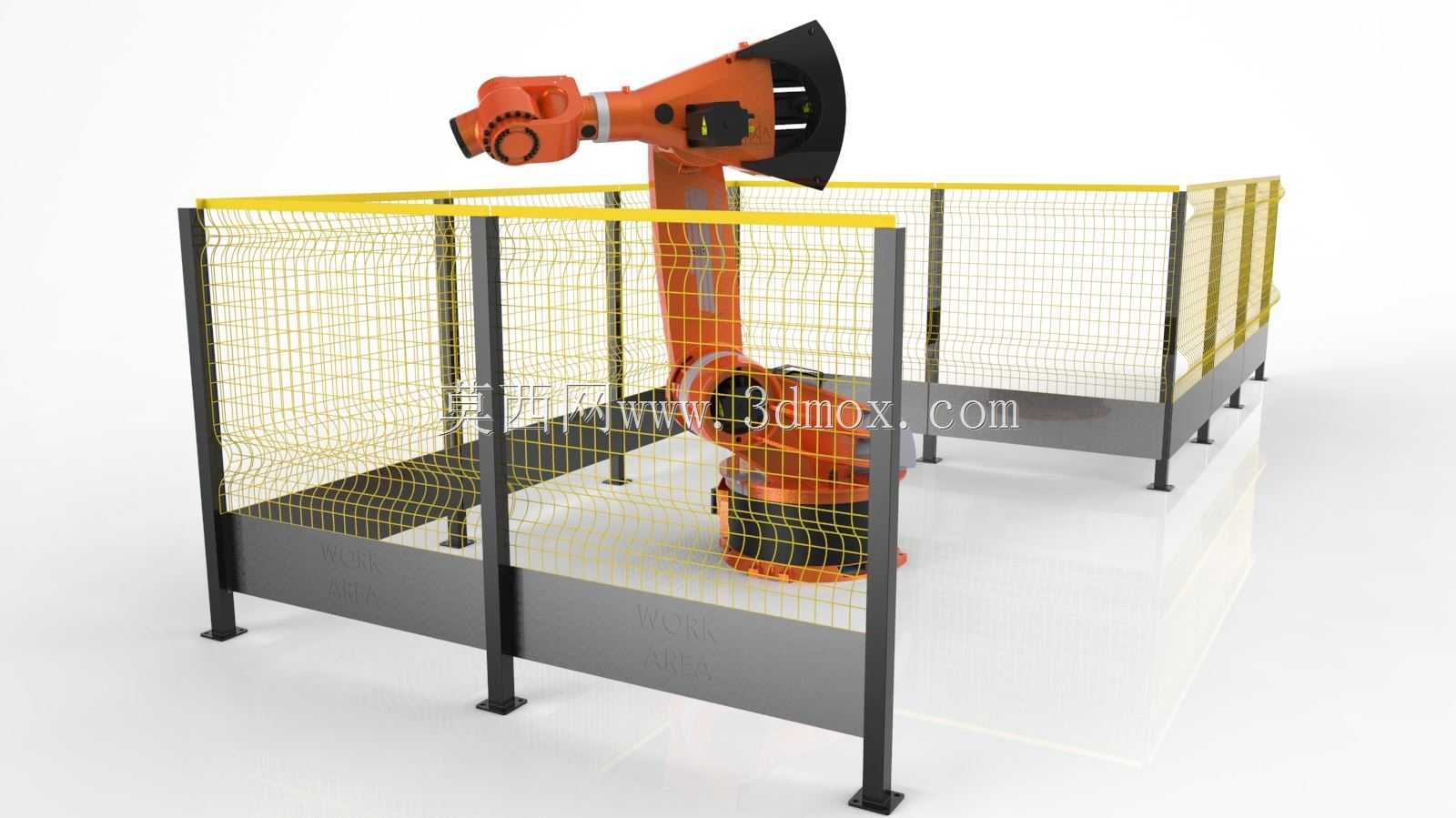

　　从现场落地场景来看，该级别重载机器人主要承担汽车整车焊装线的重型车身点焊、白车身搬运，工程机械结构件的厚板弧焊上下料，铸造车间的高温铸件取件，以及物流仓储端整垛物料码垛、重型托盘转运任务。350公斤级额定负载对应的臂展覆盖较大作业半径，底座安装时需要提前校核地基承载，固定螺栓孔位分布在底座法兰圆周，现场布局要预留底座后侧伺服线缆、动力管线的弯曲回转空间，大臂俯仰极限位置与周边安全围栏、输送线体的最小安全距离需在三维环境中提前模拟，避免投产之后出现关节运动撞机。

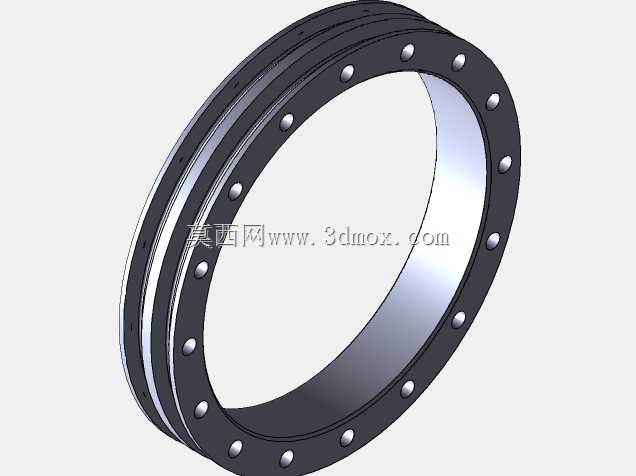

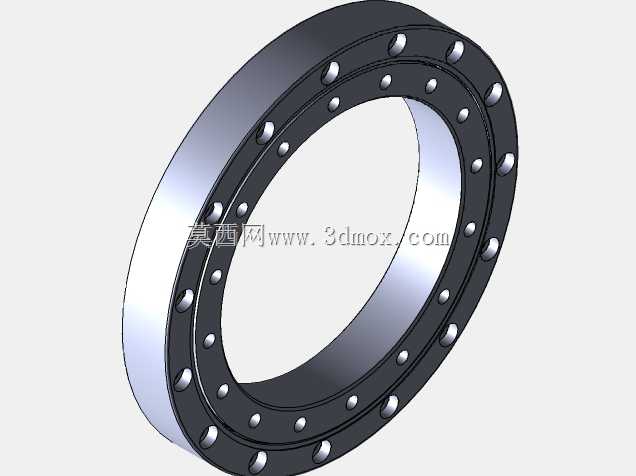

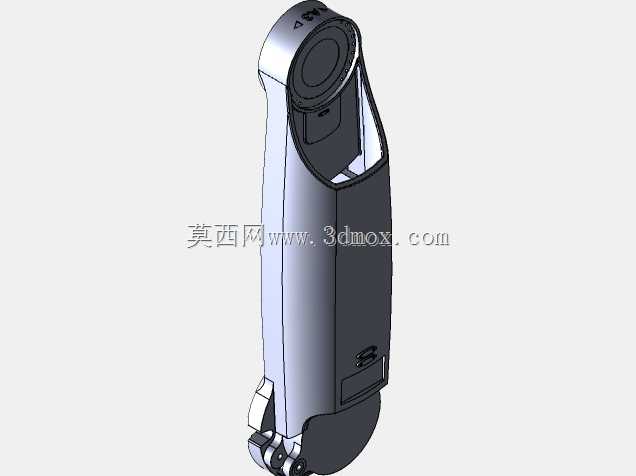

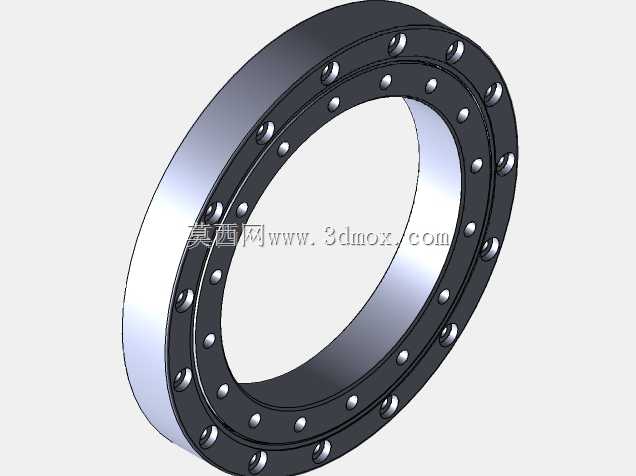

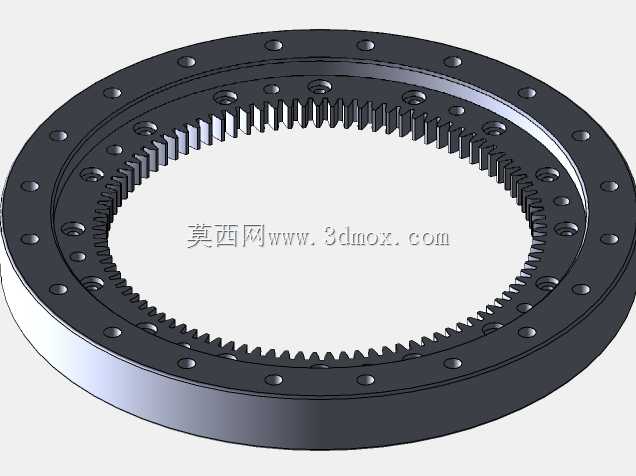

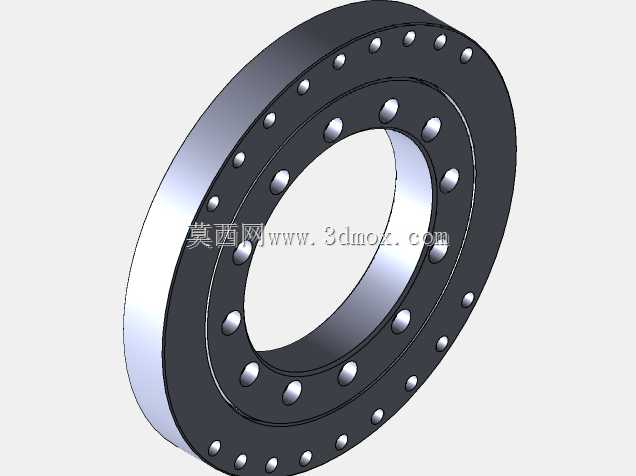

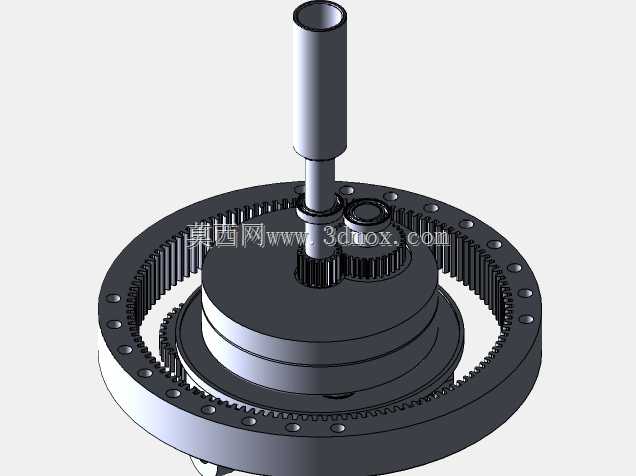

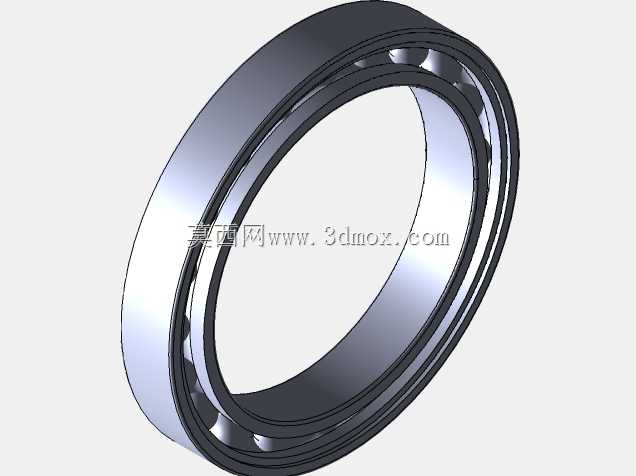

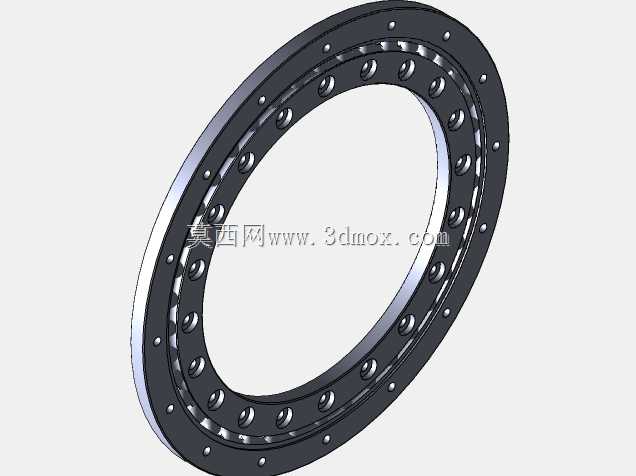

　　设计思路上，整套结构采用经典六轴串联关节构型：J1轴为底座整体回转，采用大规格交叉滚子回转支承配合外置伺服电机与RV减速机输出，承受整机倾覆力矩；J2轴驱动大臂前后俯仰，J3轴完成肘部抬升，这两个轴承担整机大部分重力负载，连杆内部布置平衡缸或配重结构抵消大臂自重带来的持续扭矩，降低伺服电机持续出力负荷；J4、J5、J6三轴集中在腕部，分别实现小臂自转、腕部摆动与末端法兰旋转，三轴传动多采用长传动轴穿过小臂中空腔，将驱动电机后置到肘部附近，以此把腕部自身重量压到最低，提升末端动态响应速度。

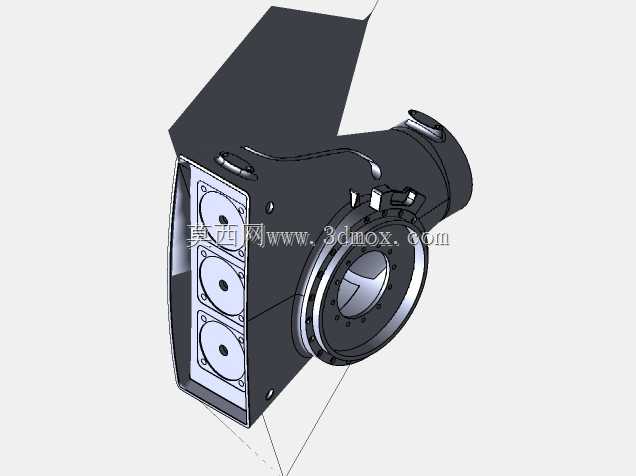

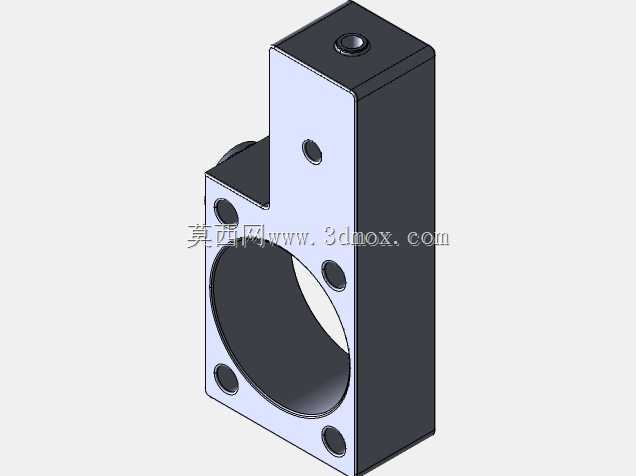

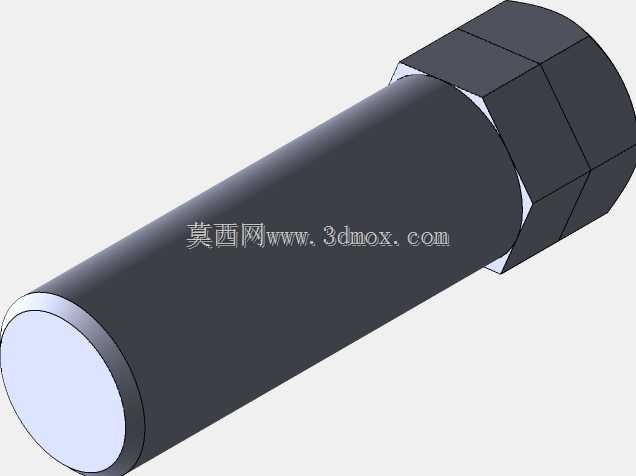

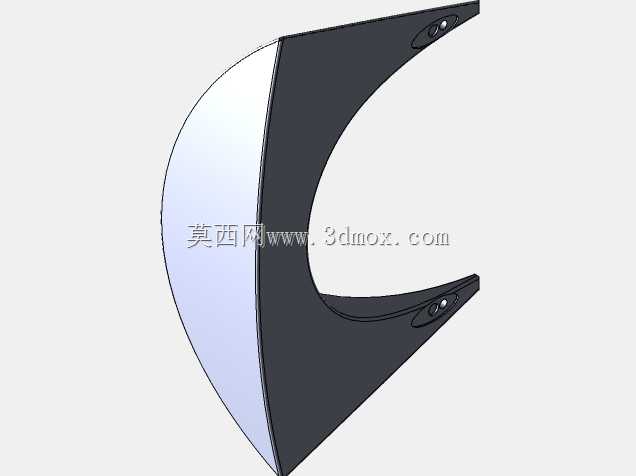

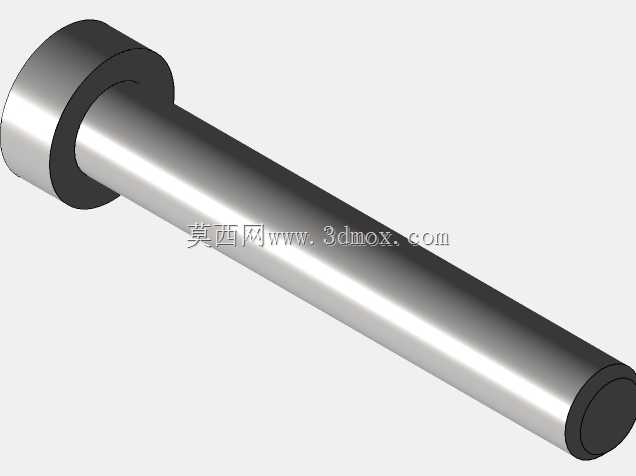

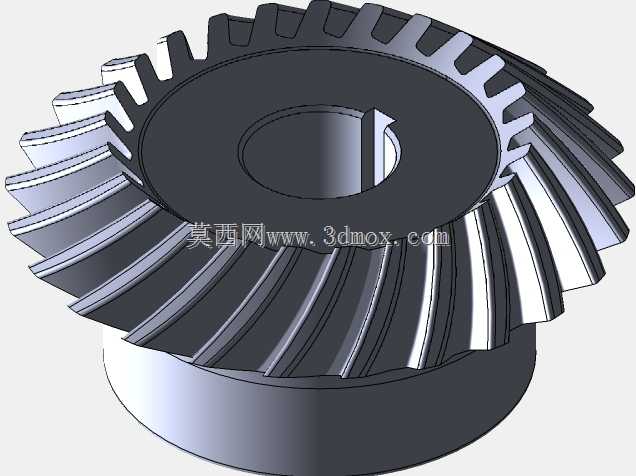

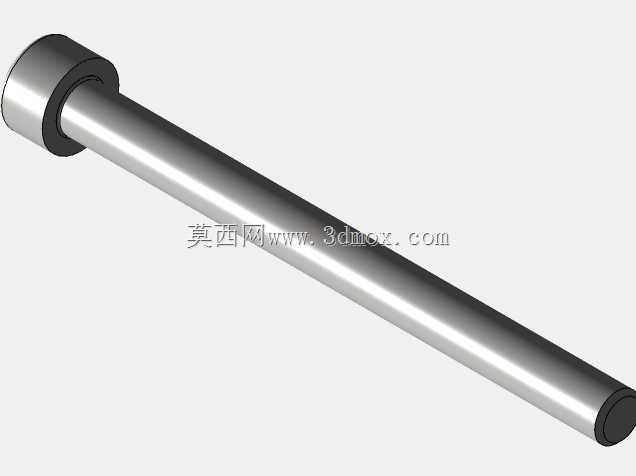

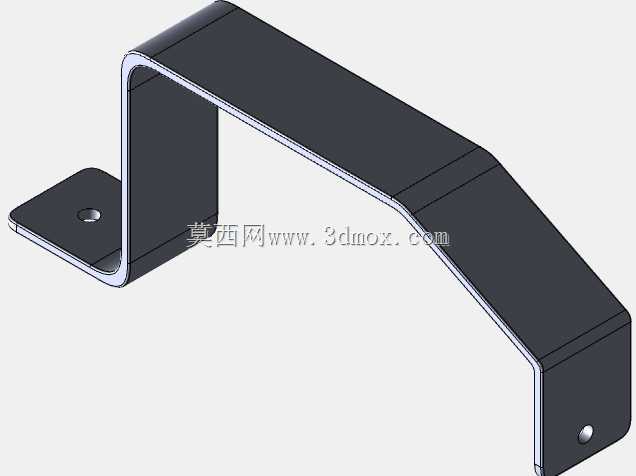

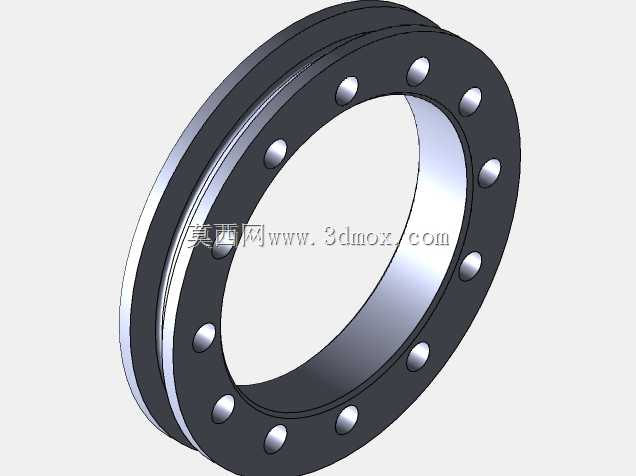

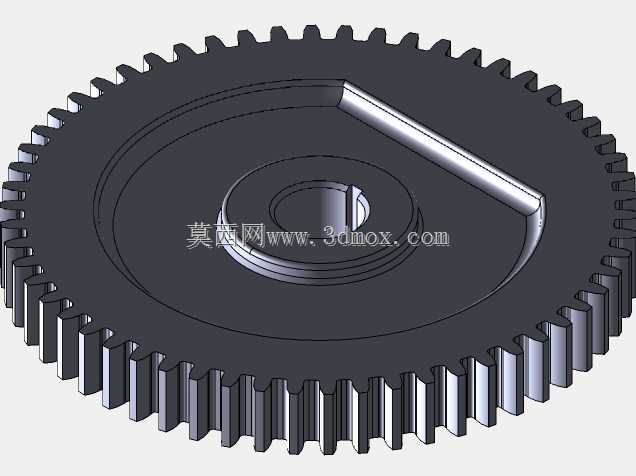

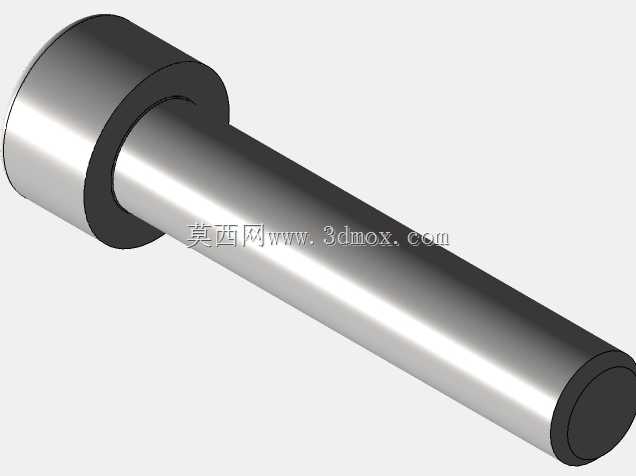

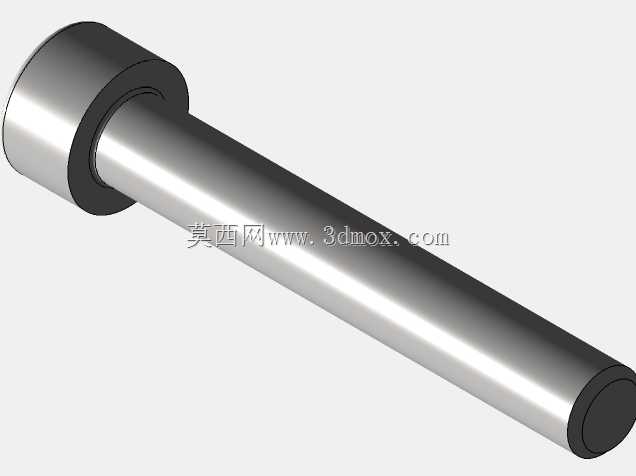

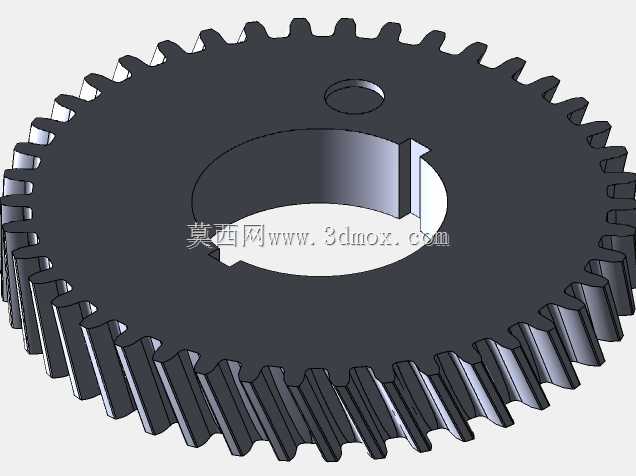

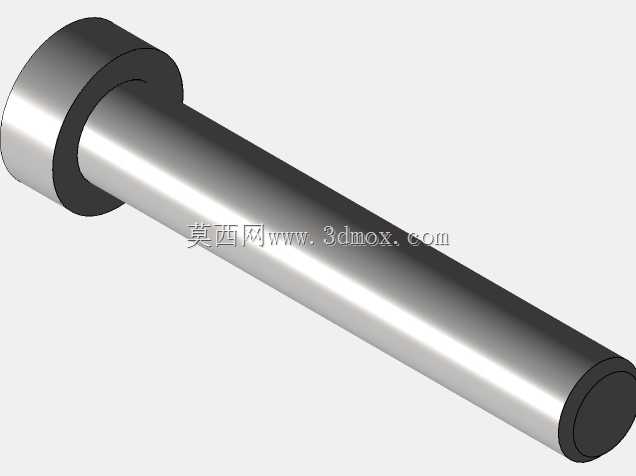

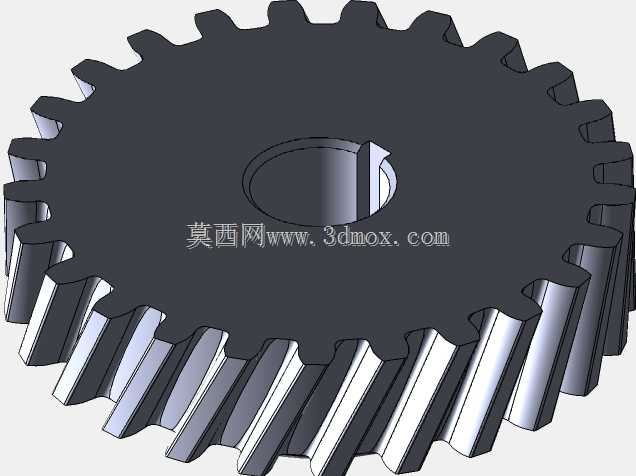

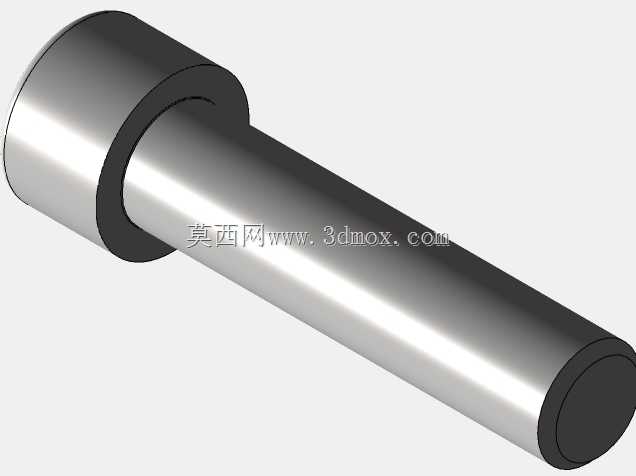

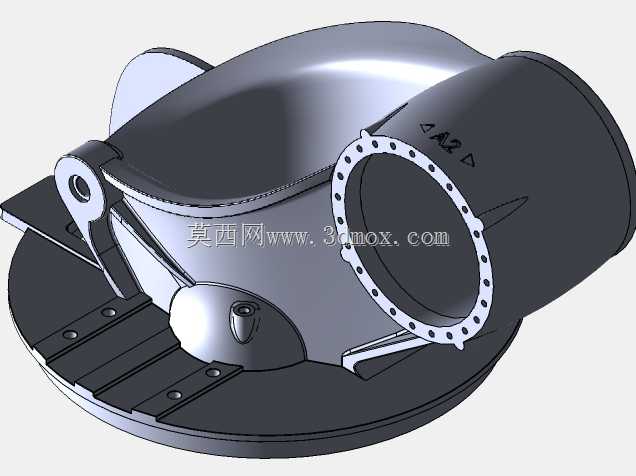

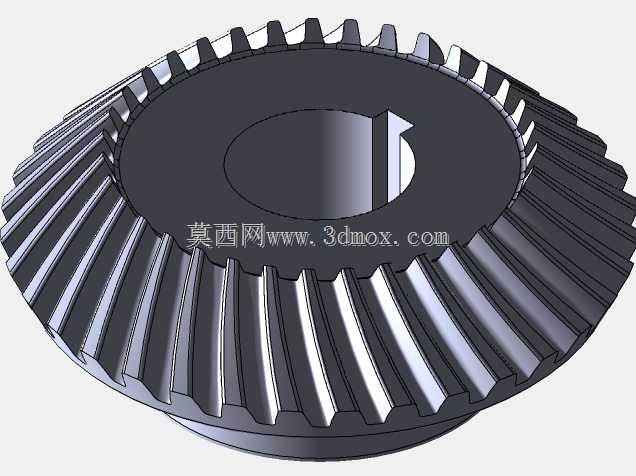

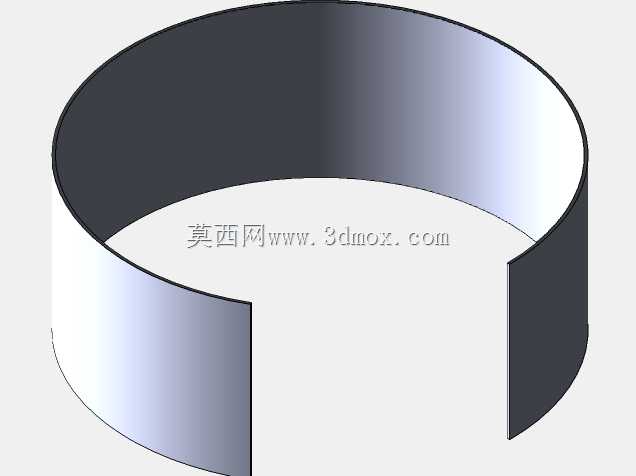

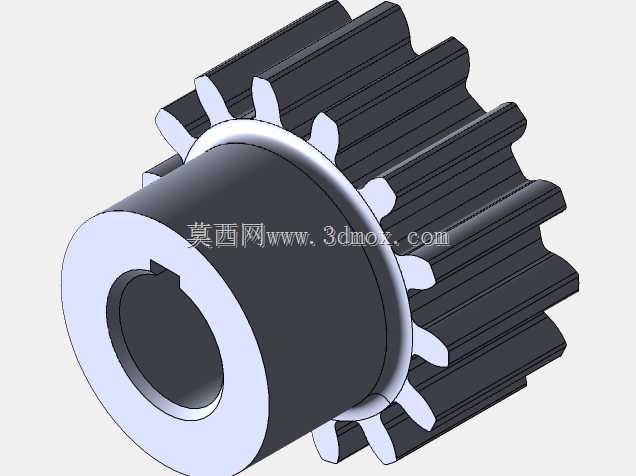

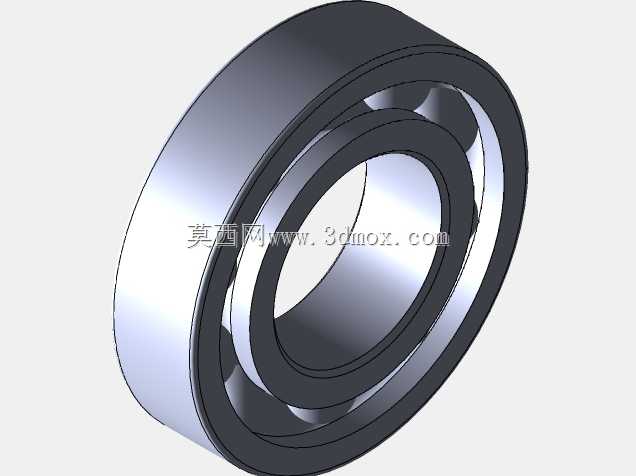

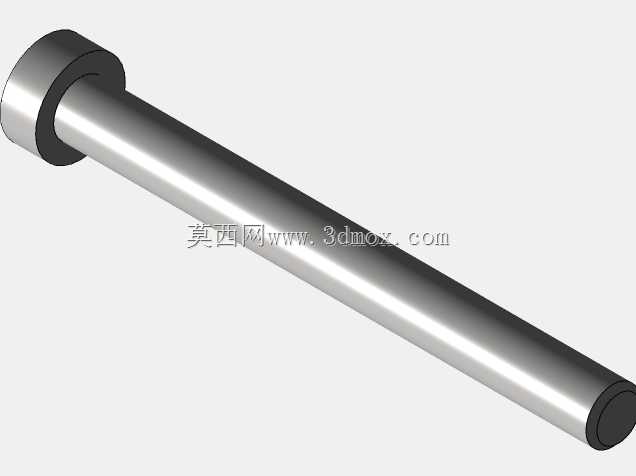

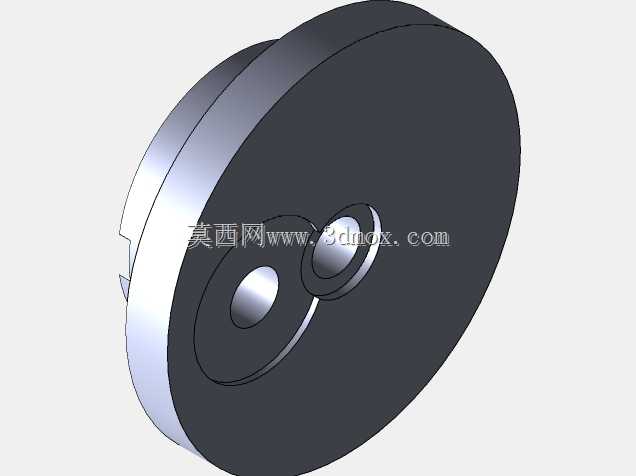

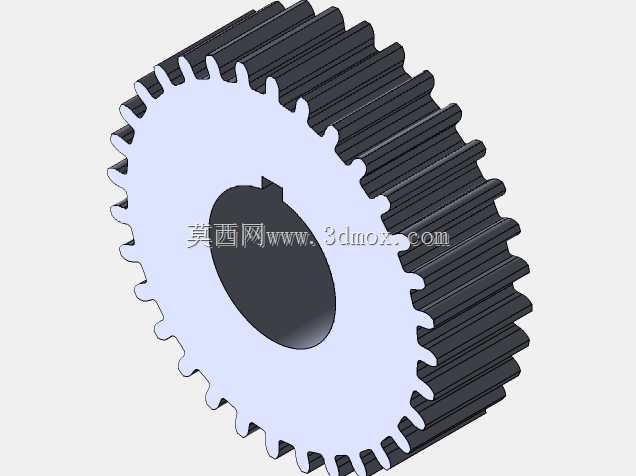

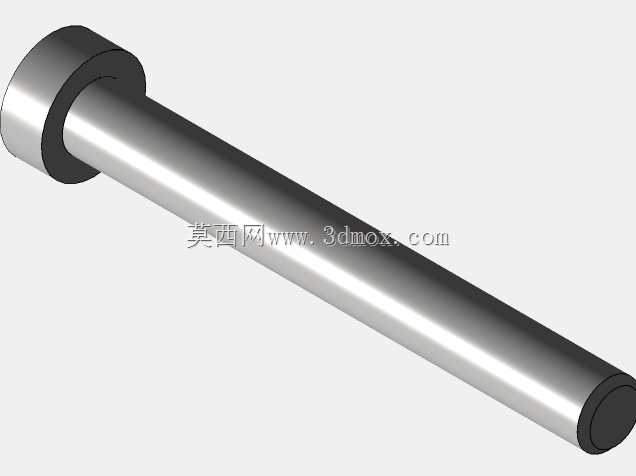

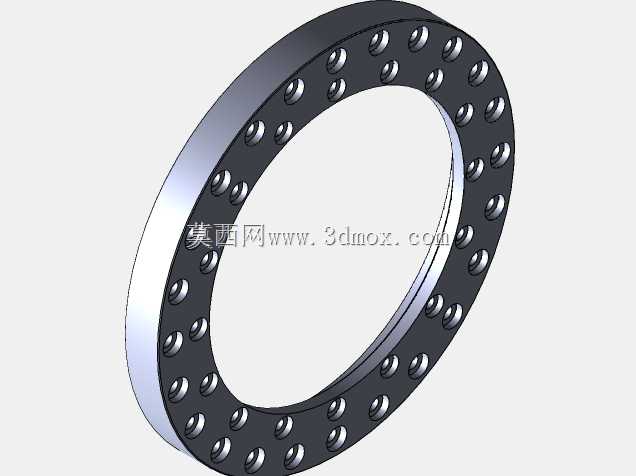

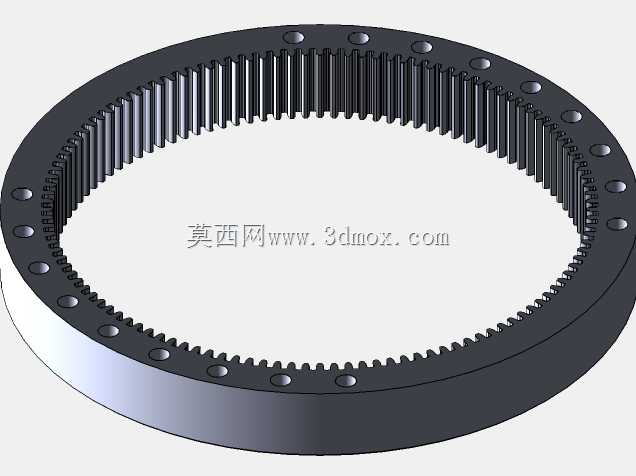

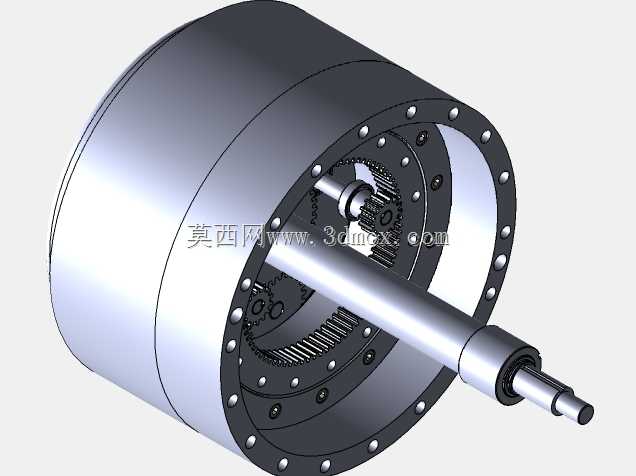

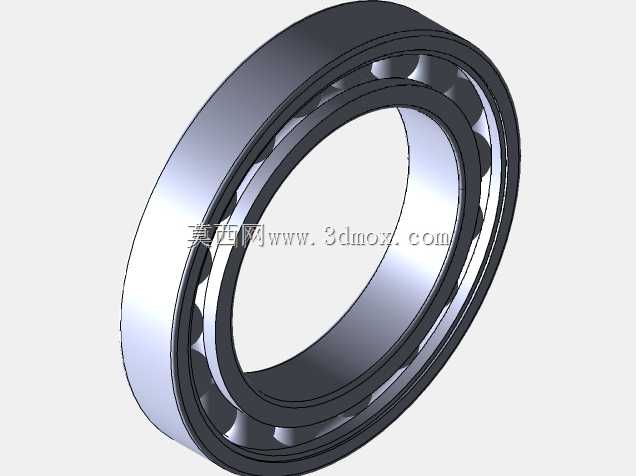

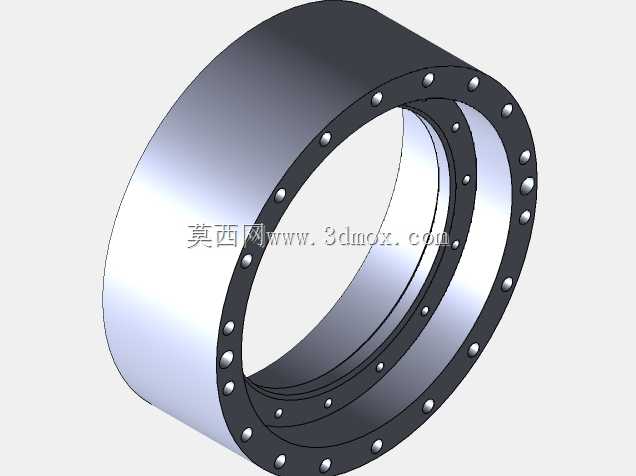

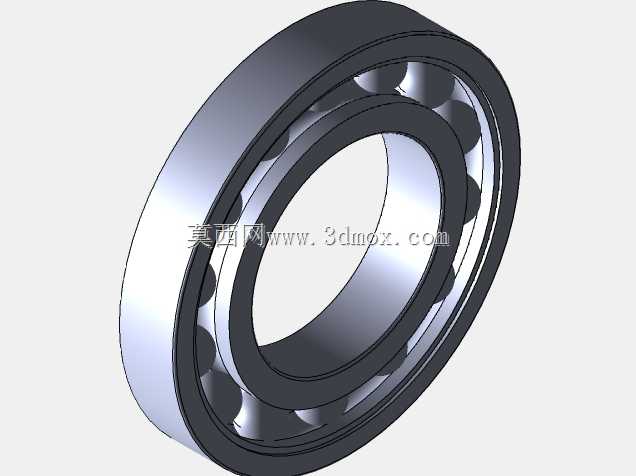

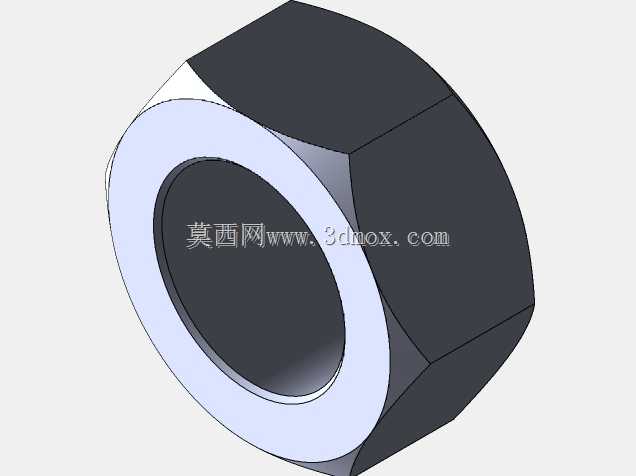

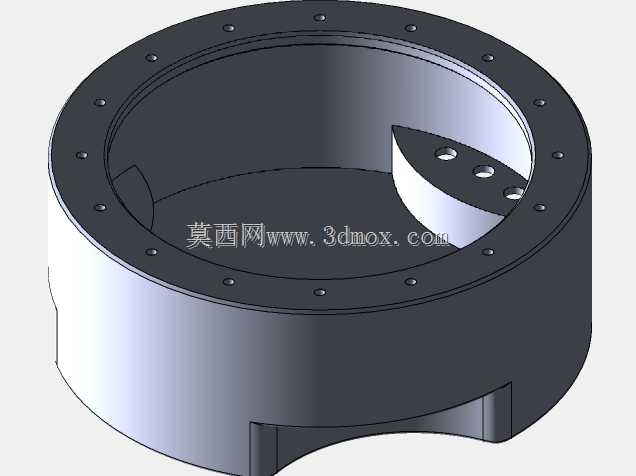

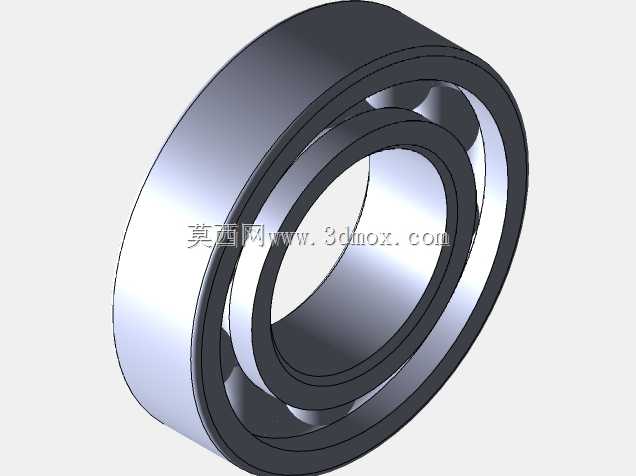

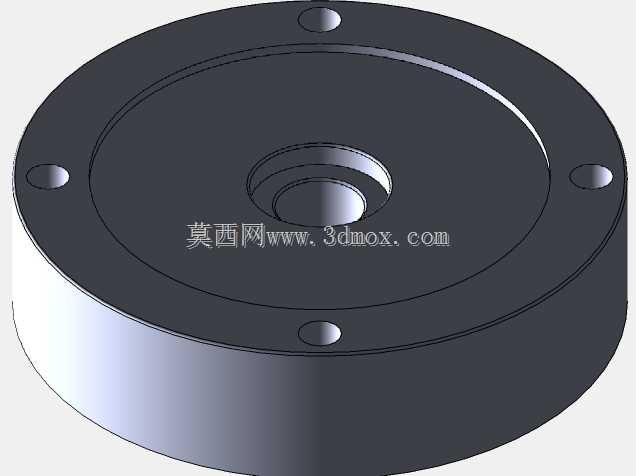

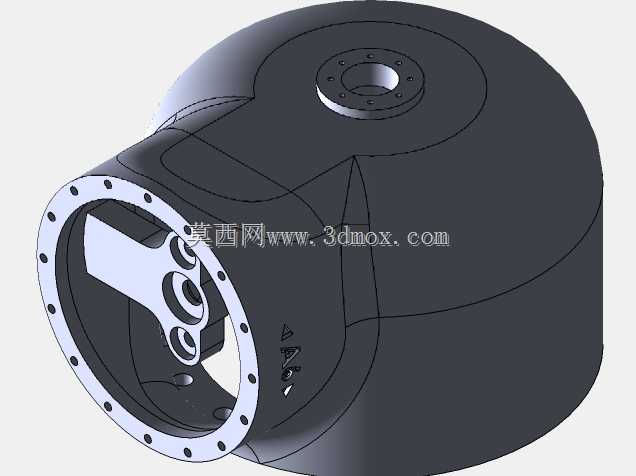

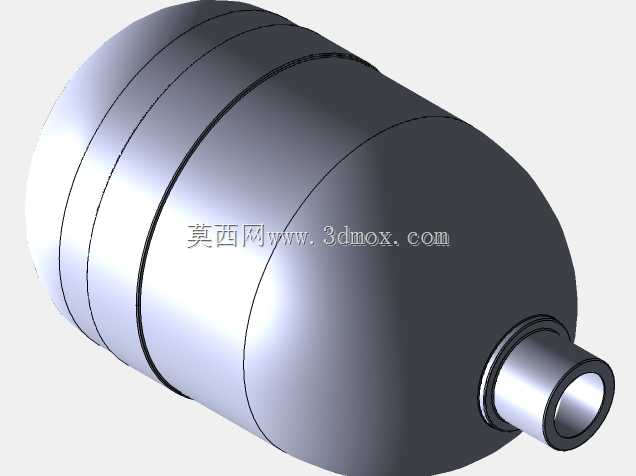

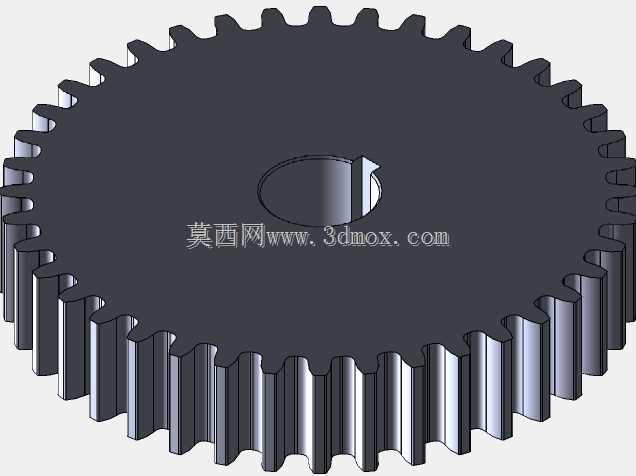

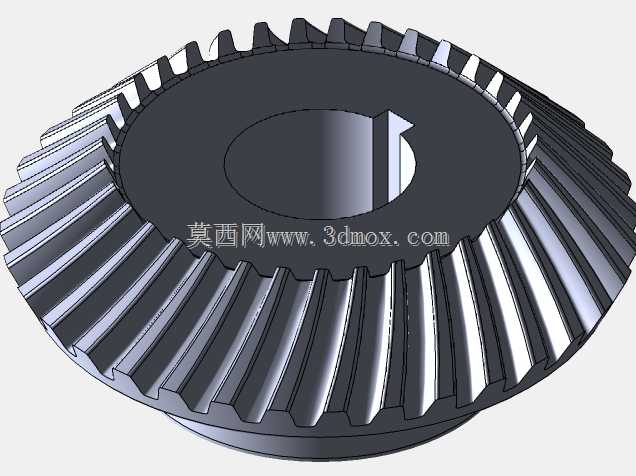

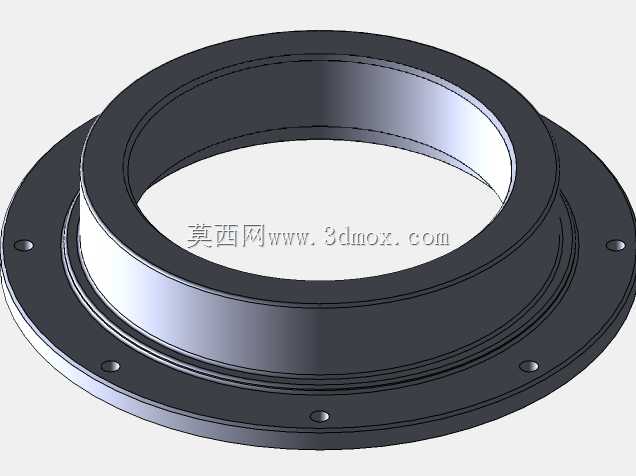

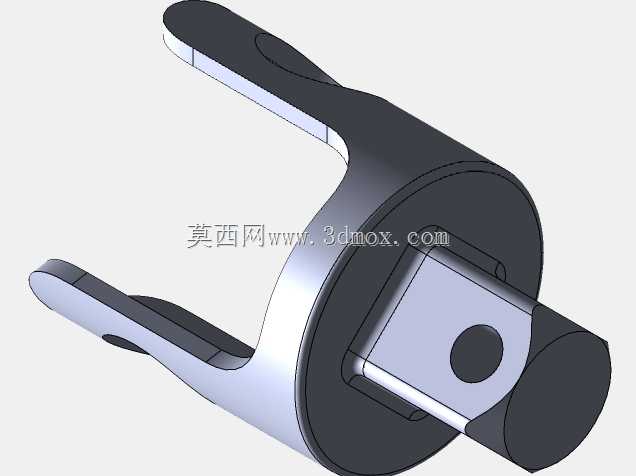

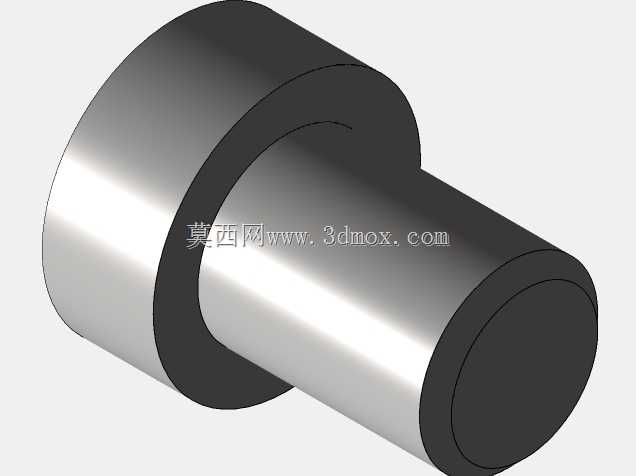

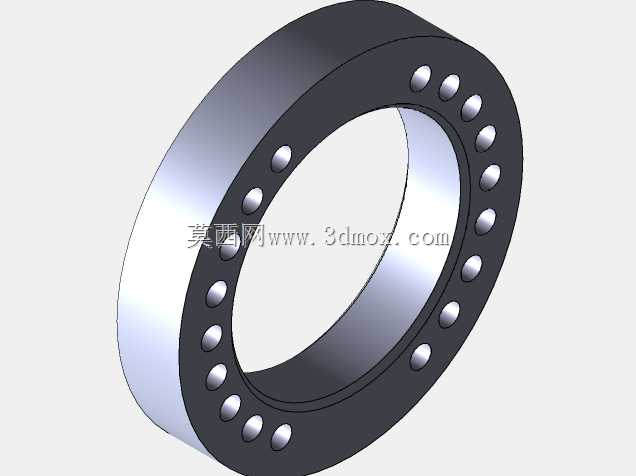

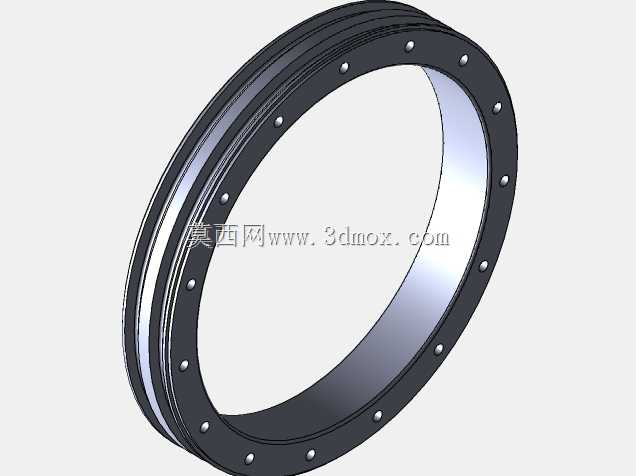

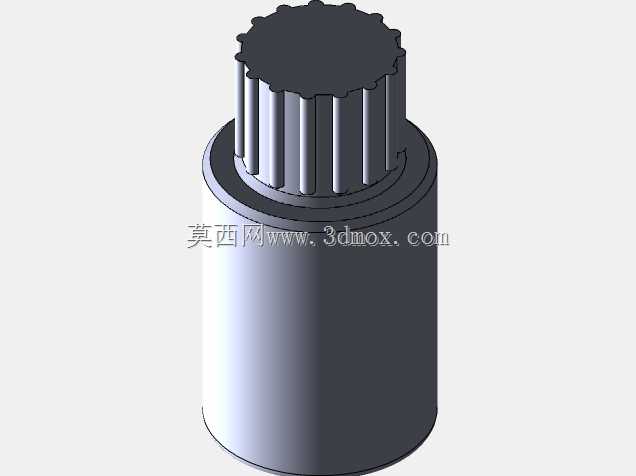

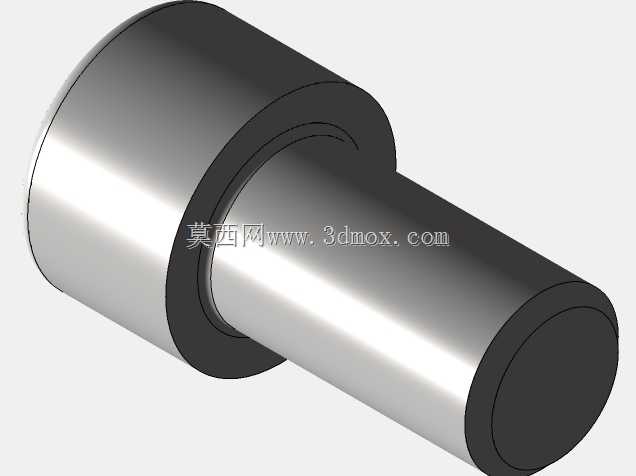

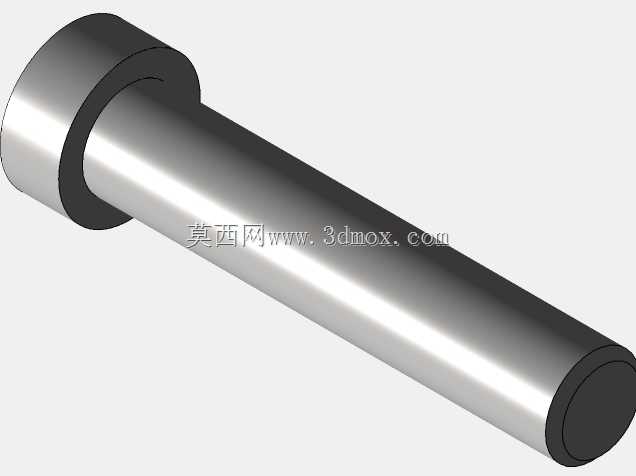

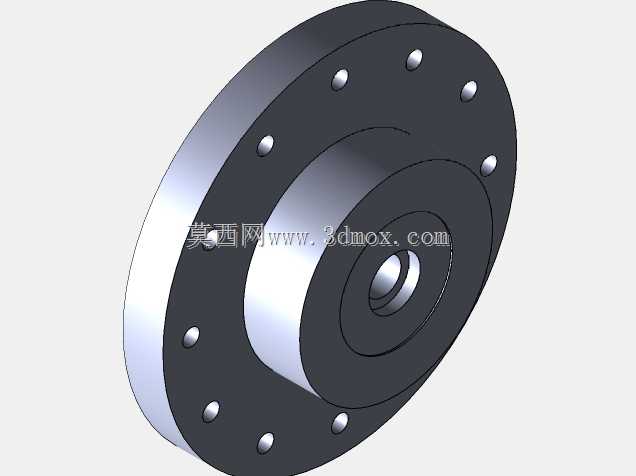

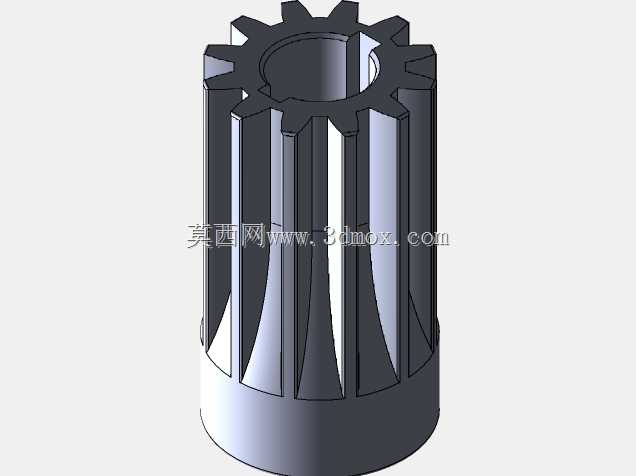

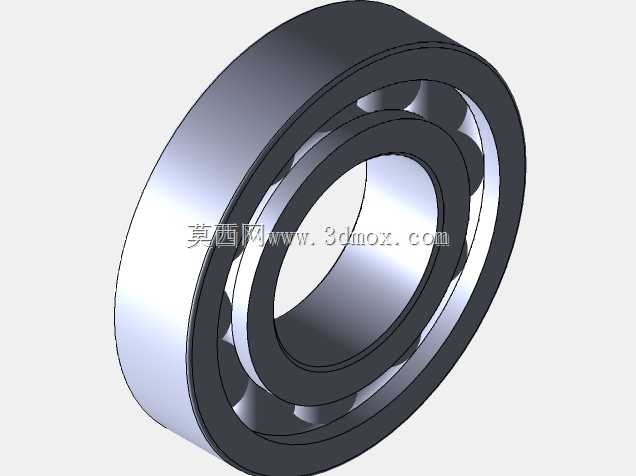

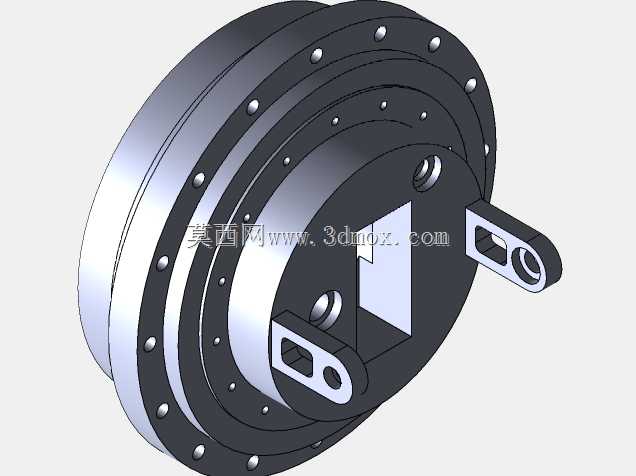

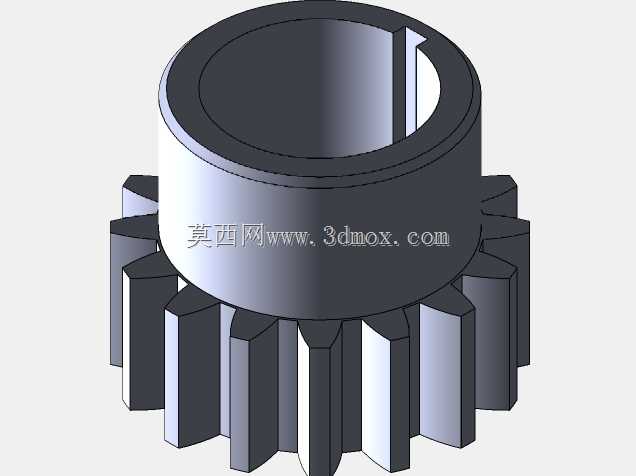

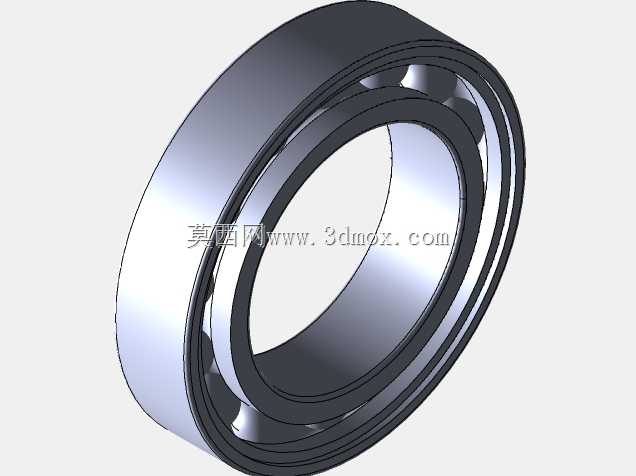

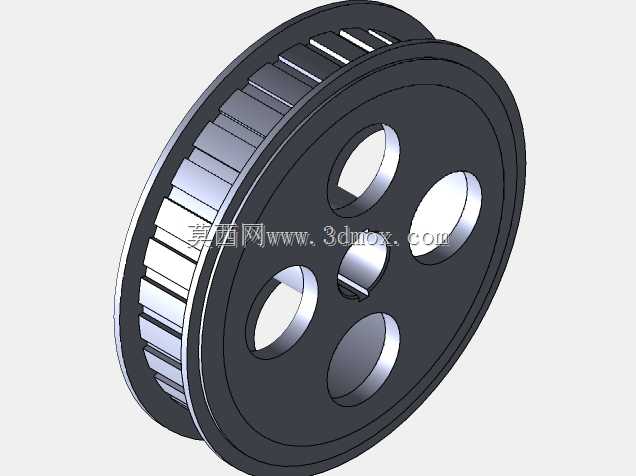

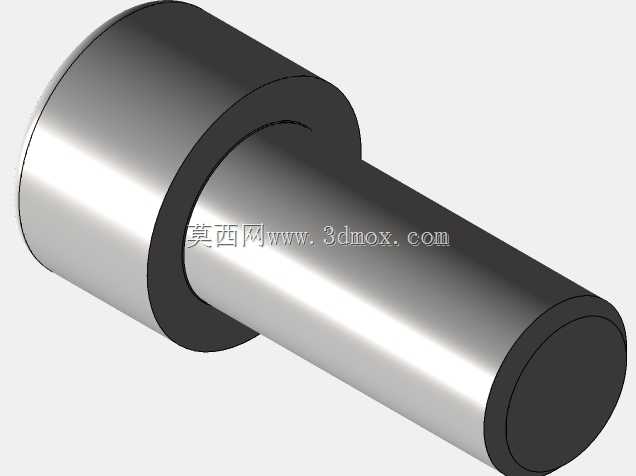

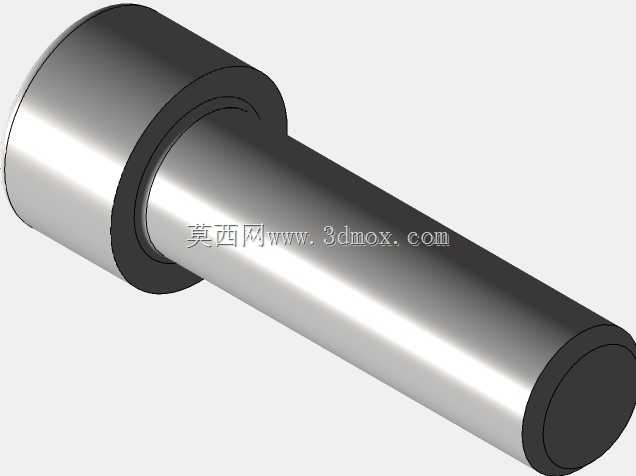

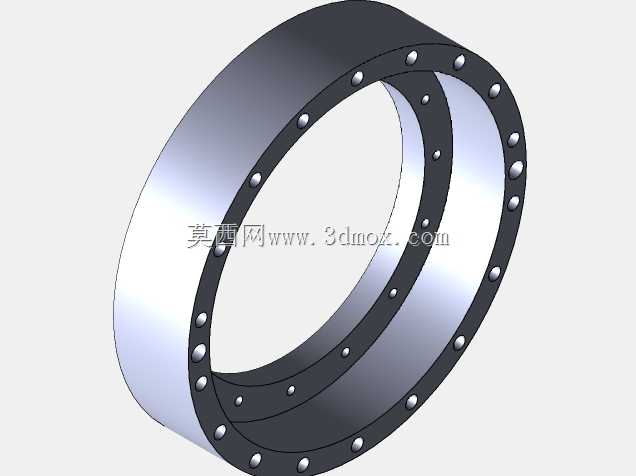

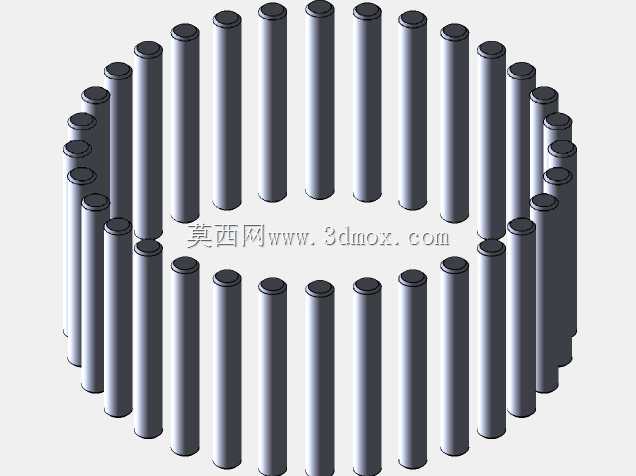

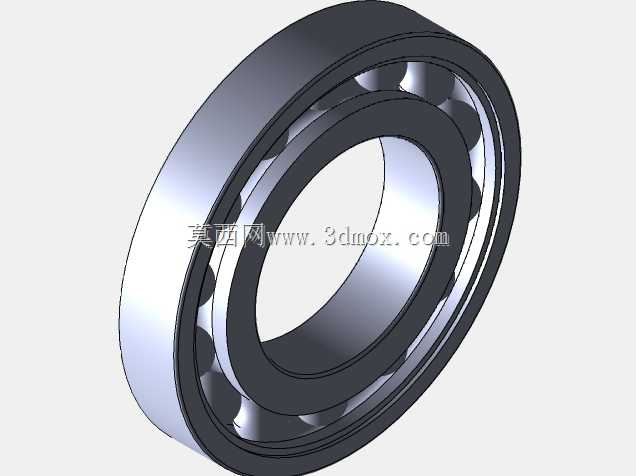

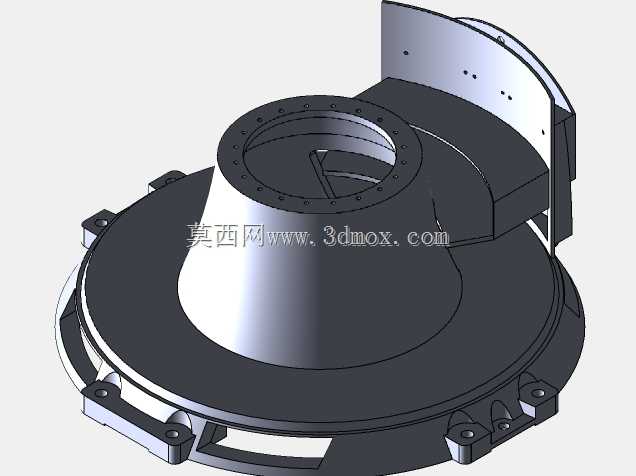

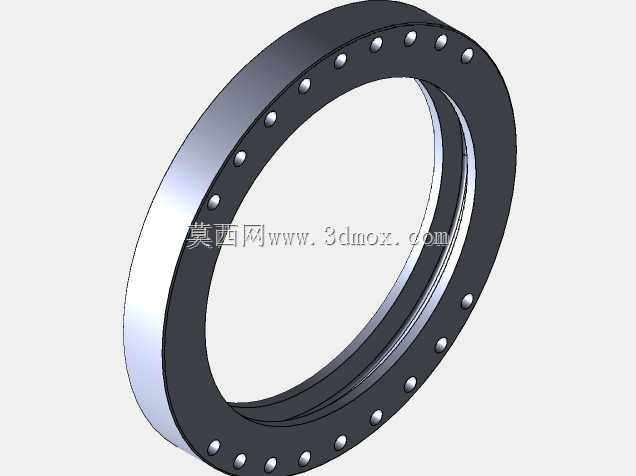

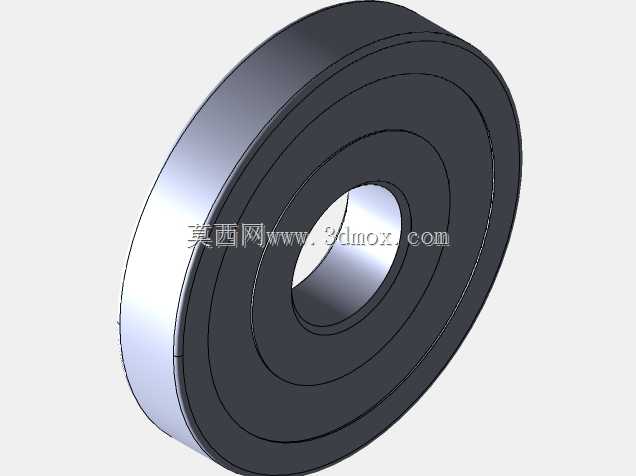

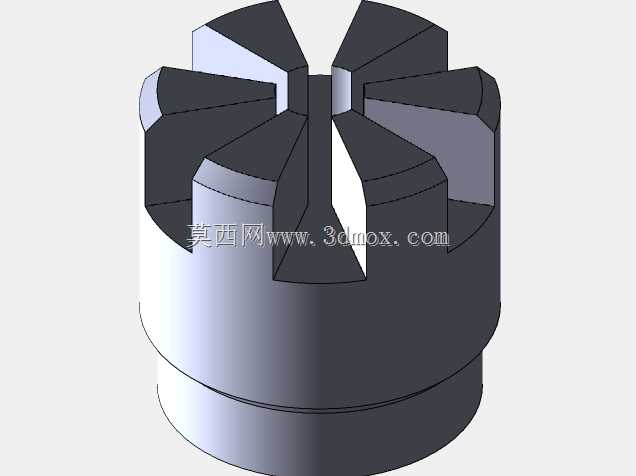

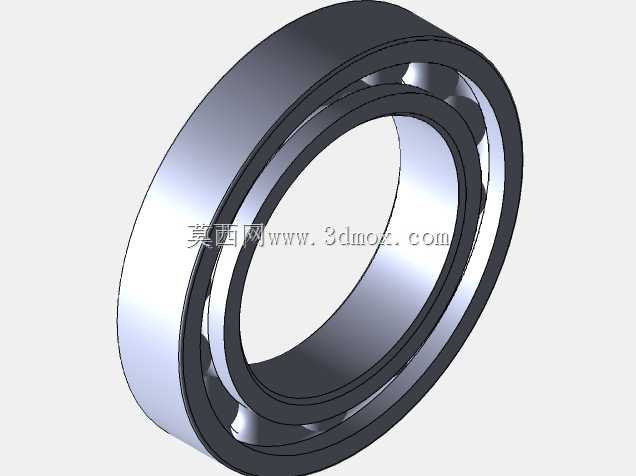

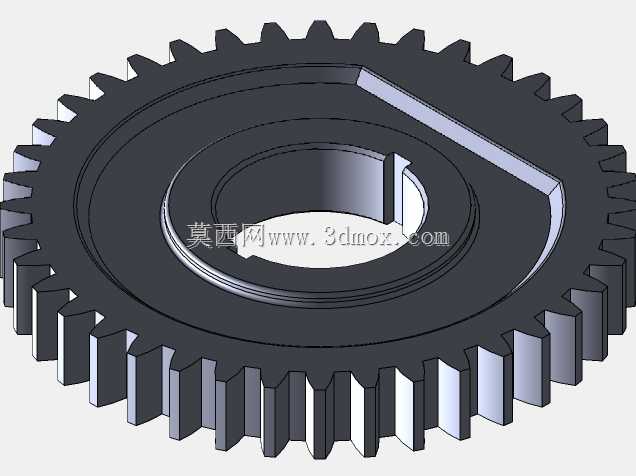

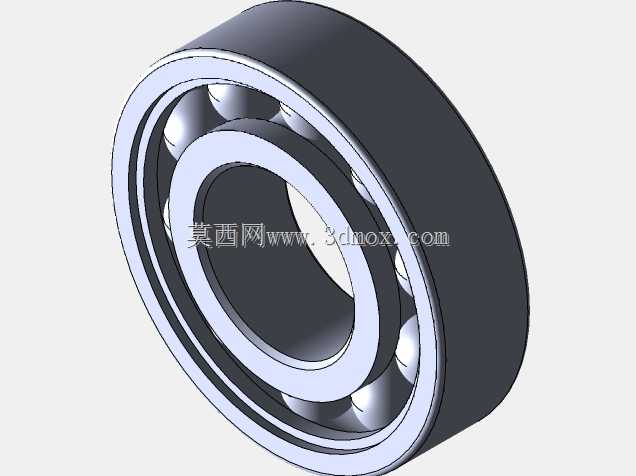

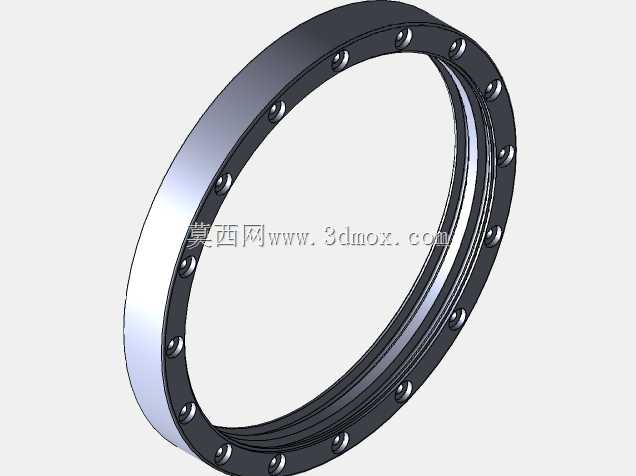

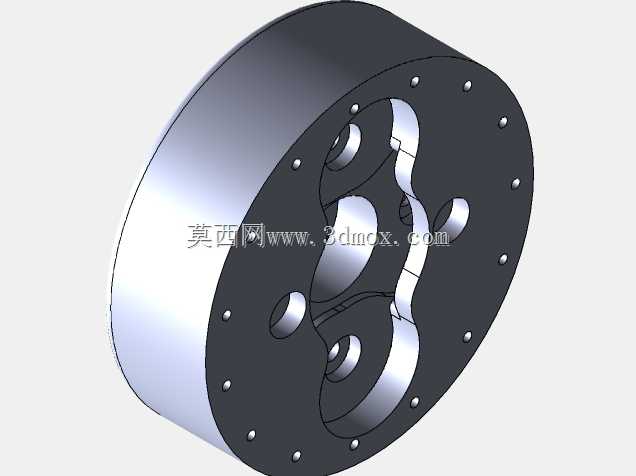

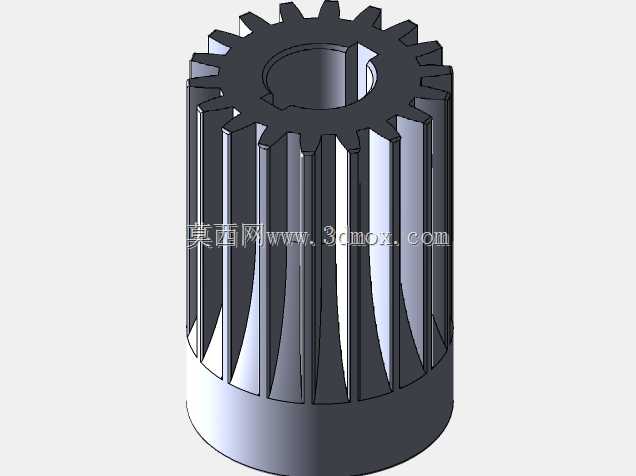

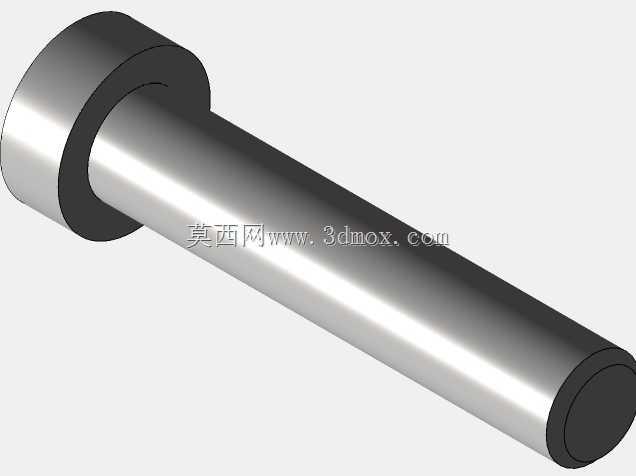

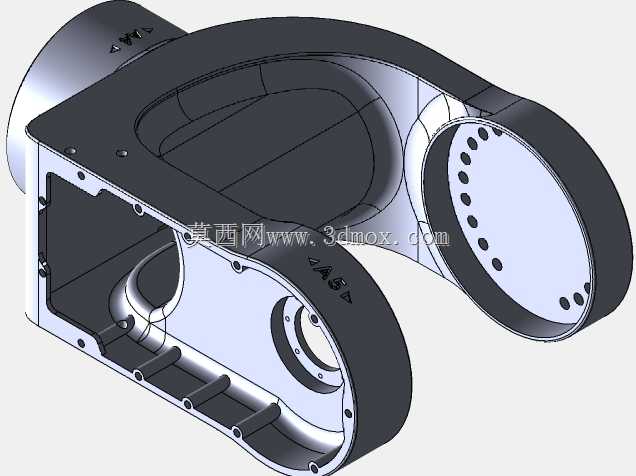

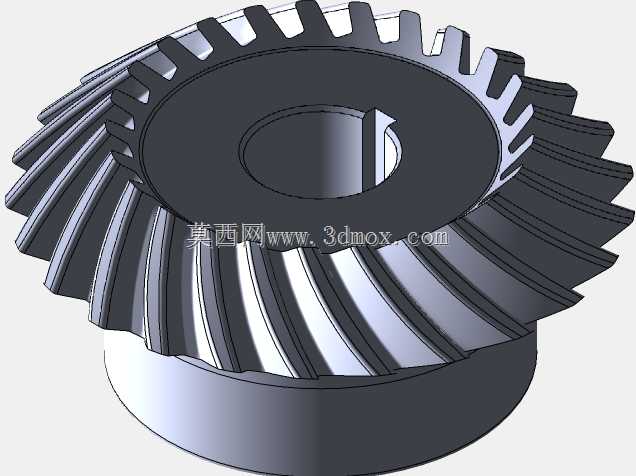

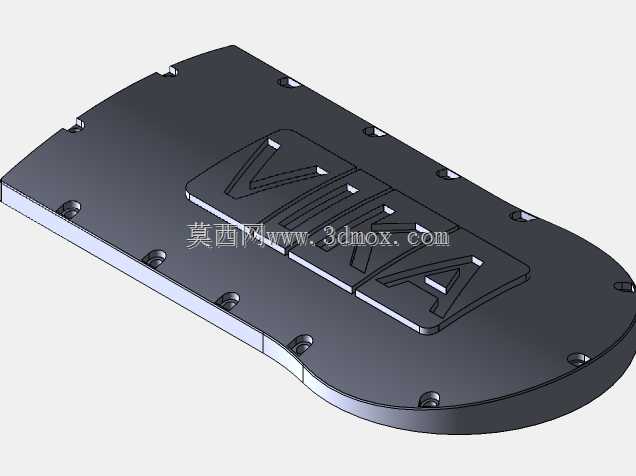

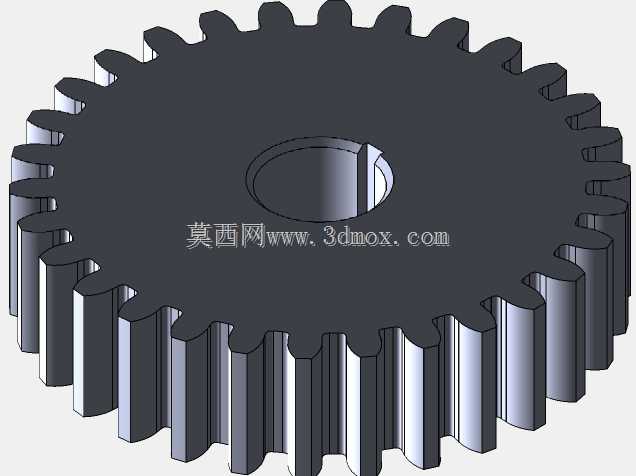

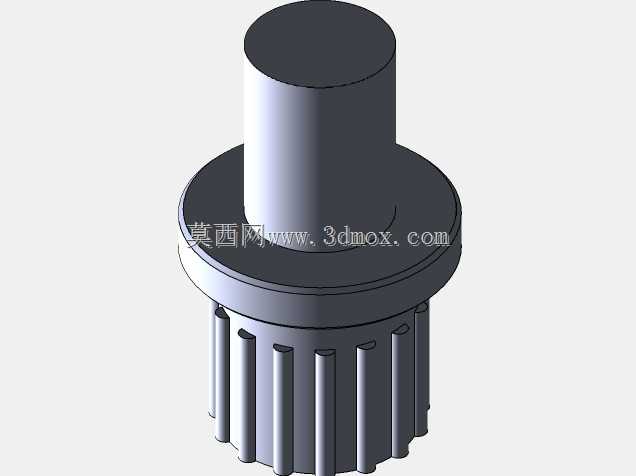

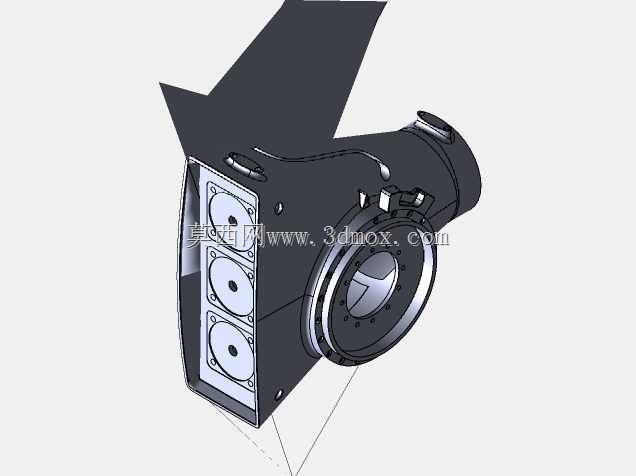

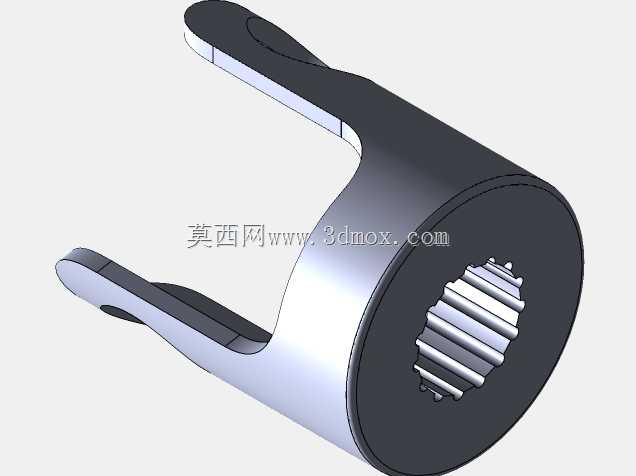

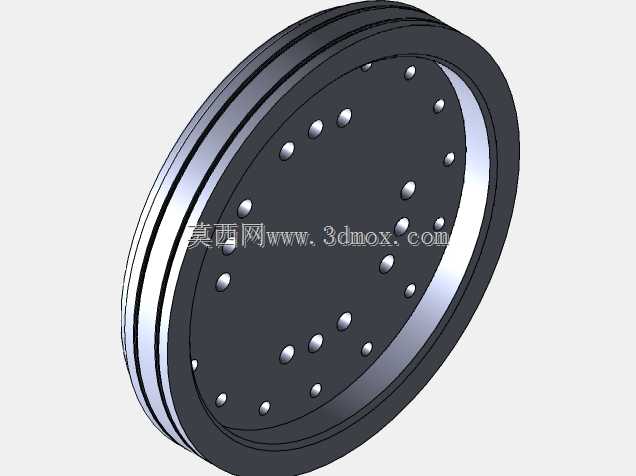

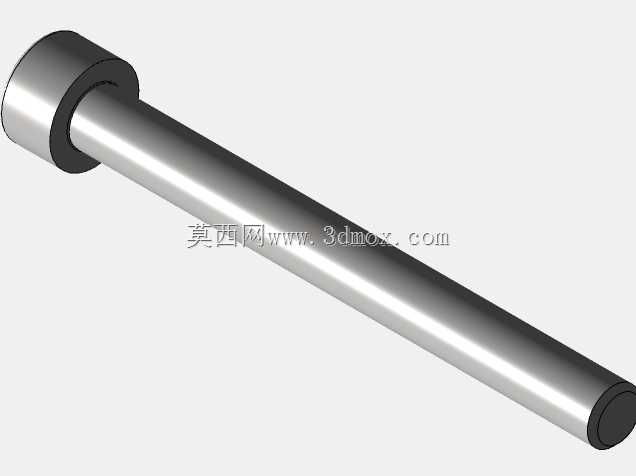

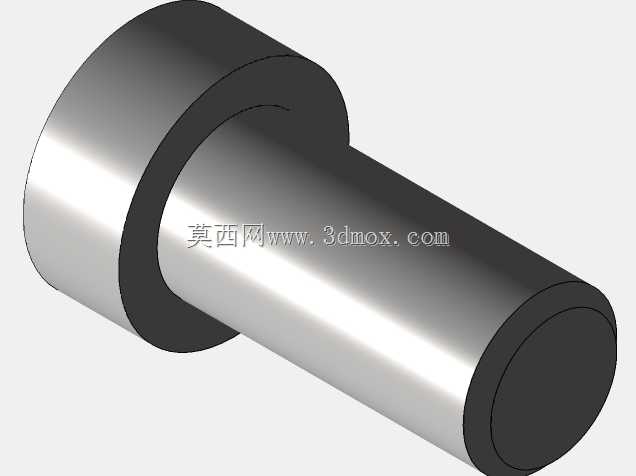

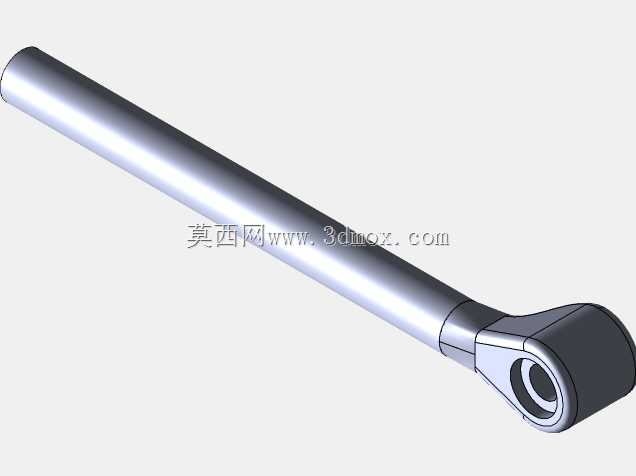

　　图纸中拆分呈现的零部件包含各关节壳体铸钢件、连接螺栓组、密封端盖、传动齿轮副、线缆拖链安装支架以及末端法兰连接界面，每一处配合面的止口尺寸、定位销孔位置都有明确投影表达。结构工程师在做二次集成时，可以直接参照底座安装孔的分布圆直径规划地基预埋件，参照末端法兰的螺栓孔规格选配焊枪、夹爪或者真空吸盘等末端执行器；针对管线包布局，可顺着大臂外侧预留的安装槽位设计定制拖链，把伺服动力线、编码器线、气路软管统一收纳，避免第六轴无限旋转时管线发生扭绞。

　　从安装边界维度梳理，整机直立状态下的总高度对应大臂竖直收拢的极限位姿，作业半径覆盖水平方向从底座中心到末端法兰最远点的全范围，现场做工位仿真时，不仅要验证TCP点到达所有工件点位的可达性，还要逐一核对每个关节在奇异位形附近的运动余量，比如腕部三轴轴线共线的位置要提前在轨迹编程中规避，防止出现速度突跳。针对不同应用场景，若用于焊接作业，可在小臂末端预留焊枪防撞传感器安装面；若用于码垛场景，可在J3轴附近增加物料检测支架；重载搬运工况下则需要校核夹爪自身重量与工件负载之和不超过额定负载曲线，在全臂展区间内负载能力会随臂展增大相应折减，布局时不能仅按最大额定负载选型，要对照工作半径对应的允许负载值确认。整套结构把内部传动与外部安装界面完整呈现，能够直接支撑方案阶段的设备选型、产线干涉校验与专用工装适配设计工作。
