汽车发动机缸体加工液压工装夹具

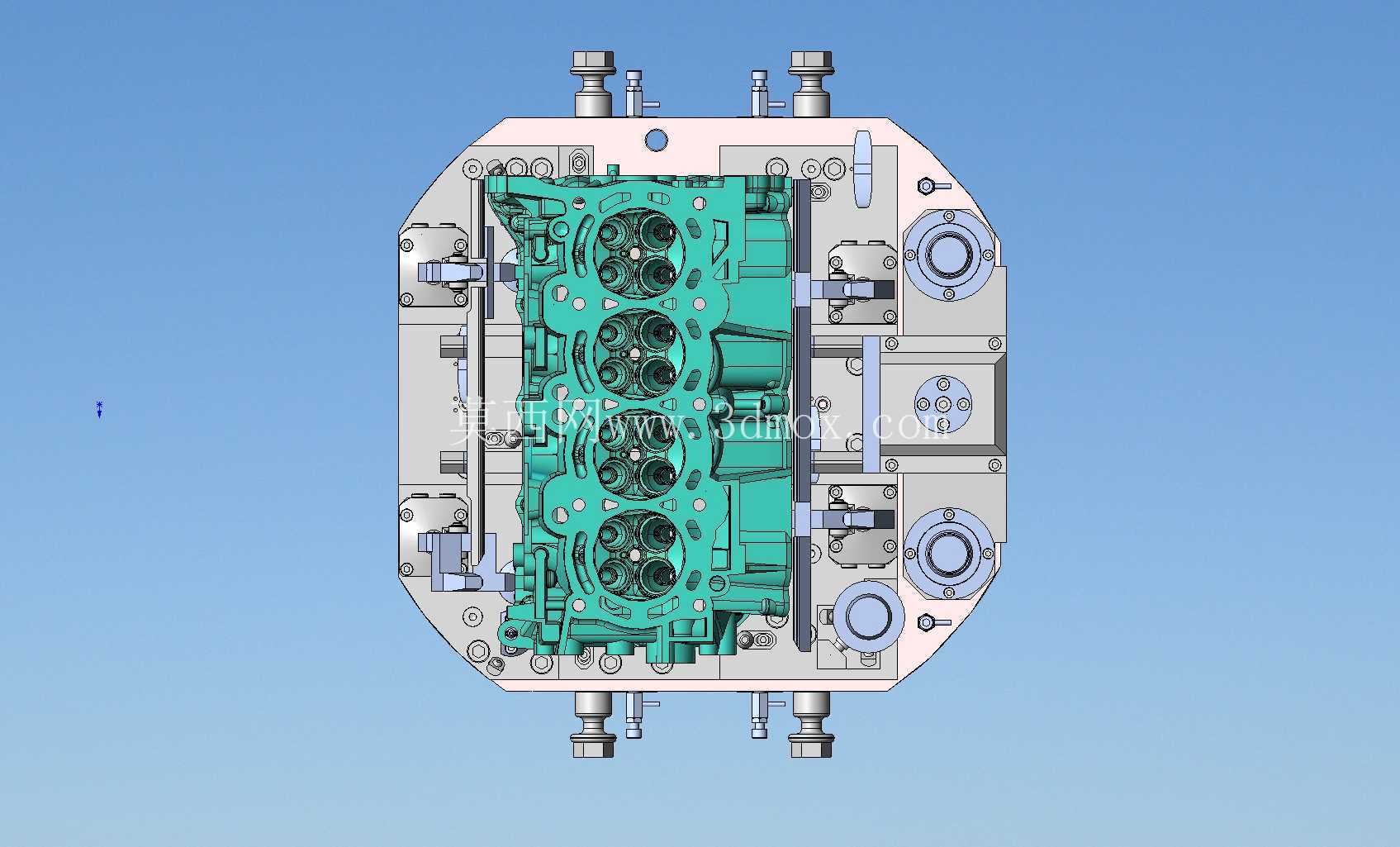

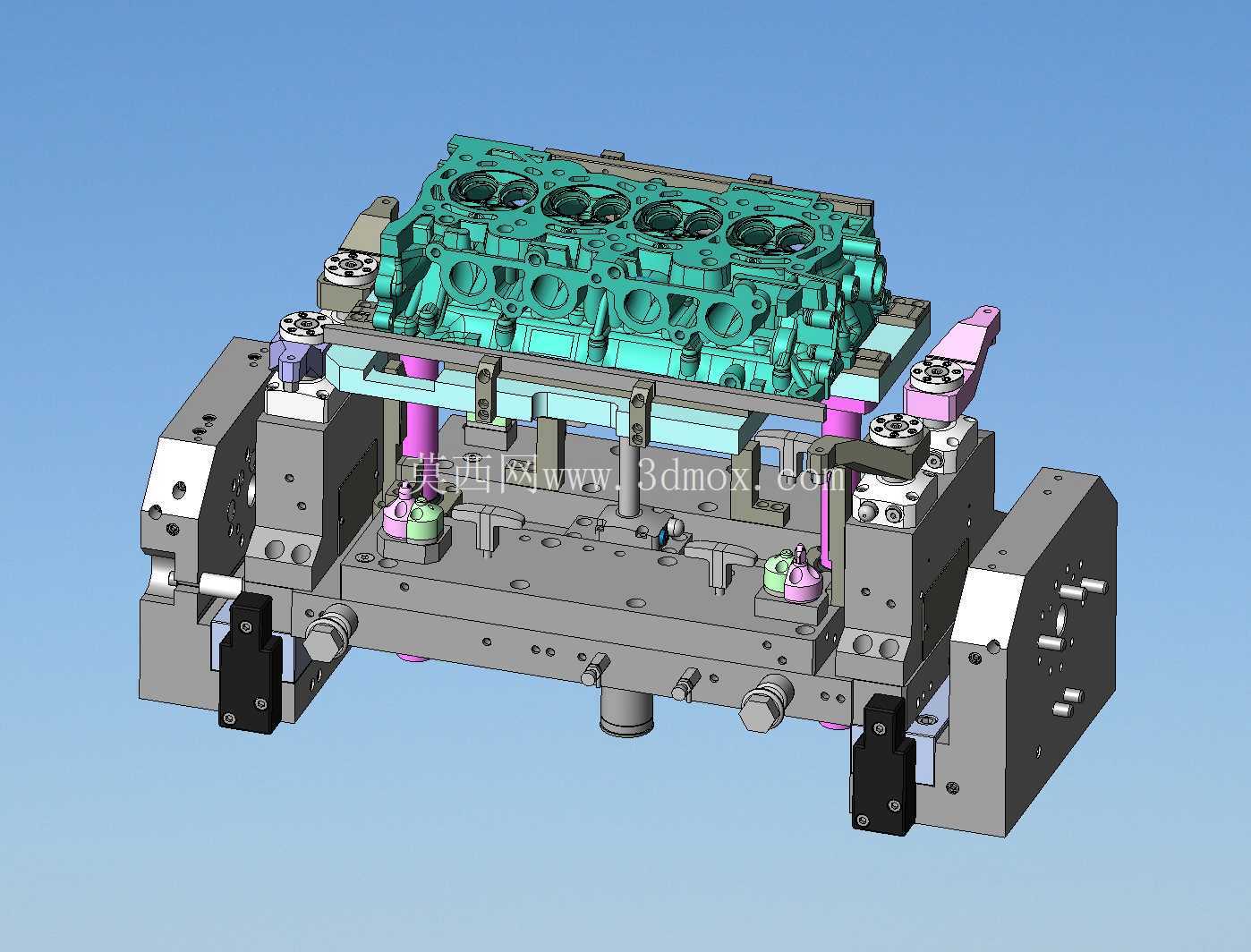

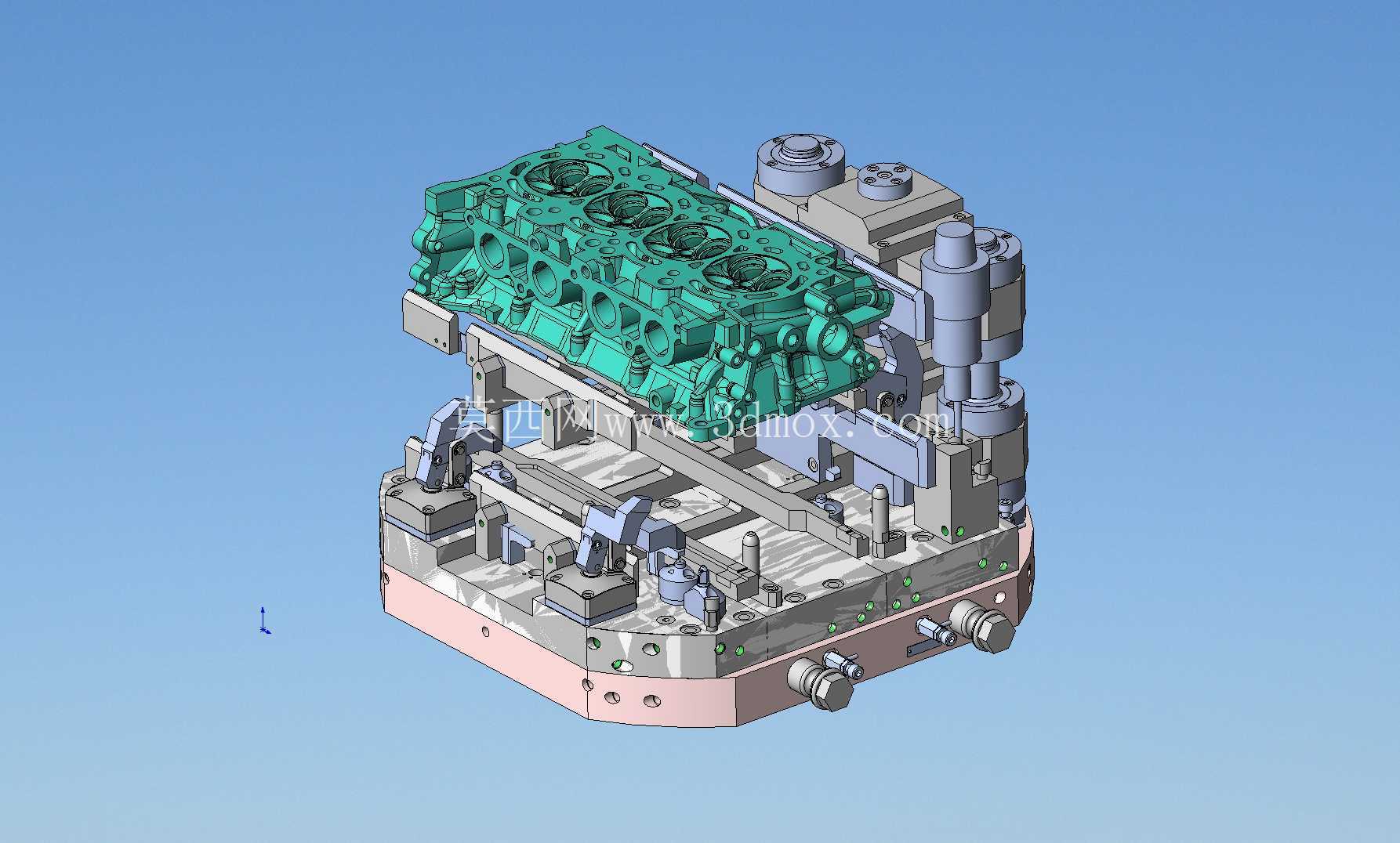

　　这套工装主要面向乘用车直列四缸发动机缸体的半精加工与精加工工序，适配加工中心的多工位联机生产场景，在缸体的顶面铣削、凸轮轴孔镗削、气门座圈底孔加工、缸盖螺栓孔钻铰等工序中承担工件定位与夹紧功能，可直接替换传统手动压板夹具，适配年产10万台套的发动机零部件生产线节拍要求。从结构布局来看，整套工装采用底板+模块化定位组件+分布式液压夹紧单元的架构，底板采用高牌号灰铸铁铸造后经时效处理，底面设置定位键槽与机床工作台T型槽匹配，安装时通过四个角的锁紧螺栓完成固定，整体安装边界控制在1200mm×800mm×650mm范围内，可适配主流的850、1060规格立式加工中心工作台，无需额外改造机床接口。定位逻辑遵循一面两销的经典机加定位原则，主定位面设置在底板中部的三个等高支承块上，对应缸体曲轴箱侧的三个工艺基准凸台，支承块表面镶嵌硬质合金垫片，长期使用磨损后可单独更换，无需整体返修工装；圆柱销与菱形销分别布置在支承块的对角位置，对应缸体预制的两个定位工艺孔，销子与孔的配合间隙控制在0.02mm以内，可完全限制工件的六个自由度，重复定位精度稳定在0.015mm以内，满足缸体关键孔系的位置度加工要求。夹紧单元全部采用液压驱动，避免人工拧紧螺栓的夹紧力不一致问题，针对缸体的薄壁结构特性，夹紧点全部对应缸体的加强筋与壁厚较大的轴承座位置，共设置8组转角油缸与4组浮动支撑油缸：转角油缸在工件上下料时可自动摆转90度让出操作空间，夹紧时压头贴合缸体上沿的加工余量面，不会触碰已加工表面；浮动支撑油缸在工件定位完成后自动伸出顶紧缸体底部的悬空薄壁位置，抵消加工时的切削振动，避免薄壁部位让刀导致的尺寸超差。所有油缸的油路全部内置在底板内部，仅在底板侧面设置统一的液压油进出接口，外接液压站的供油压力稳定在6MPa时，单组油缸的夹紧力可达8kN，可承受硬质合金刀具高速铣削时的最大切削抗力，加工过程中不会出现工件位移或振纹问题。工装侧面设置的两组立式定位柱与顶部辅助支承，主要针对缸体进排气侧的倾斜面加工工序做辅助限位，当加工缸体侧面的传感器安装孔、水道堵头孔时，可避免工件受侧向切削力产生的微变形。整套工装的所有定位销、夹紧压头、支承块都采用模块化快换设计，当切换不同排量的同系列缸体加工时，仅需更换对应规格的定位销与压头，调整浮动支撑的伸出高度，即可在30分钟内完成产品换型，相比传统专用工装的换型效率提升70%以上。日常维护时，所有油缸都设置了独立的防尘密封圈，可阻挡加工产生的铝屑、切削液进入油缸内部，油路接口处设置压力检测传感器，当夹紧压力低于设定阈值时会直接给机床发送停机信号，避免未夹紧状态下启动加工导致的工件报废或刀具损坏。从实际使用场景来看，这套工装可兼容湿式加工与微量润滑加工场景，底板表面设置的回水槽与排屑斜面，可让加工产生的铝屑随切削液自动冲入机床排屑器，不会在工装表面堆积影响定位精度，每班生产结束后仅需用压缩空气吹扫定位面即可完成日常清理，无需复杂的维护操作。
