立式储水罐静力学结构校核设计

　　这套立式储水罐体的结构方案，最初是围绕厂区露天工艺水暂存、中小型水处理工段缓冲储水、车间循环水高位稳压这几类现场需求搭建的。现场给罐体预留的安装区域是硬化混凝土地面，周边要留出巡检通行、管道接驳和后期维护开盖的操作空间，所以整体没有做过于外扩的底座，四条支腿的落点全部收在罐体投影向外小幅延伸的范围内，避免和周边管线、桥架发生干涉。

　　做结构拆解的时候，最先敲定的是筒体和支腿的受力传递路径：罐体盛满水之后，筒壁承受的是随液位高度线性变化的静水压力，越靠近罐底位置，侧向液压越大，罐底位置还要叠加整罐水体的竖向重力。如果直接把薄筒壁落在支腿上，局部应力会非常集中，所以在筒体和支腿衔接的位置做了一圈环形加强承托圈，把筒底的载荷均匀分散到四个支腿顶端，再顺着支腿向下传递到地面预埋件。支腿之间没有做简单的独立竖杆，而是交叉布置了斜向支撑，形成空间桁架结构，一方面抵抗满水状态下罐体的侧向风载、轻微地震水平载荷，另一方面也避免支腿长细比过大出现失稳屈曲。

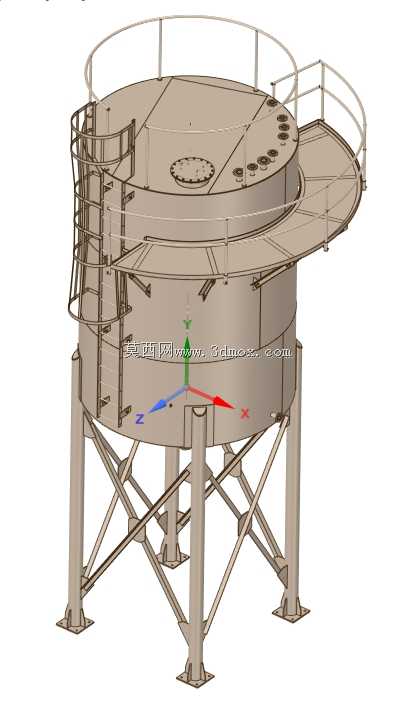

　　罐顶的操作平台和外侧爬梯是配套使用的：罐顶需要定期检查人孔、清理罐内沉积物、检修顶部溢流和排气组件，所以沿罐顶外圈设置了环形护栏，护栏高度满足现场临边防护要求，平台踏板采用防滑镂空结构，既减轻整体自重，也不会在雨天积水打滑。爬梯顺着罐体侧壁直上，梯段和罐壁之间留出足够脚踩的间隙，爬梯中段和罐壁做多处拉结固定，避免人员攀爬时梯体晃动。罐体侧壁还引出了侧向操作走道，直接对接罐顶平台，人员从爬梯登顶之后可以顺着走道走到罐顶任意操作位，不需要在弧形罐顶直接行走。

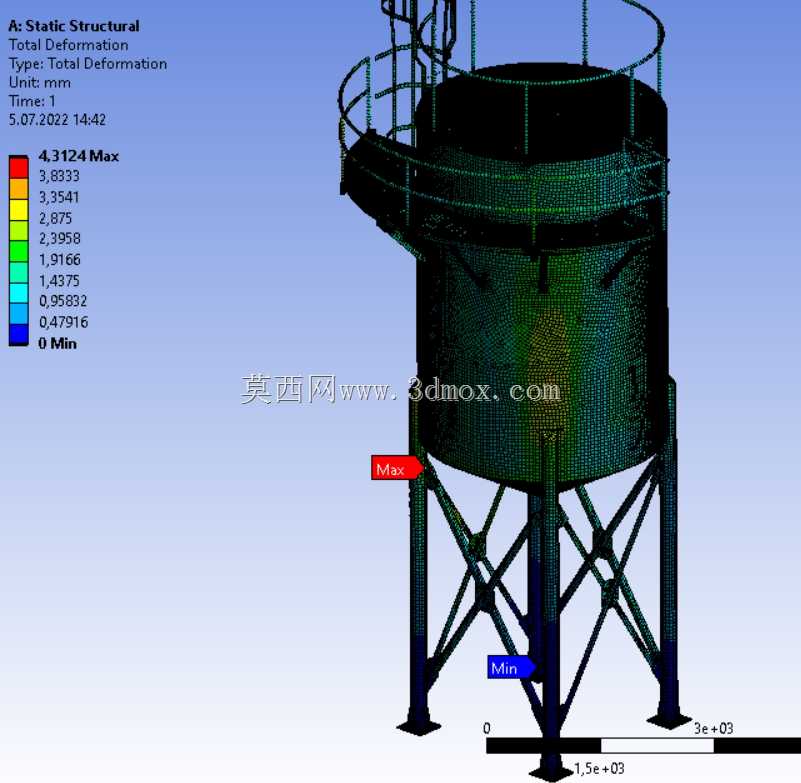

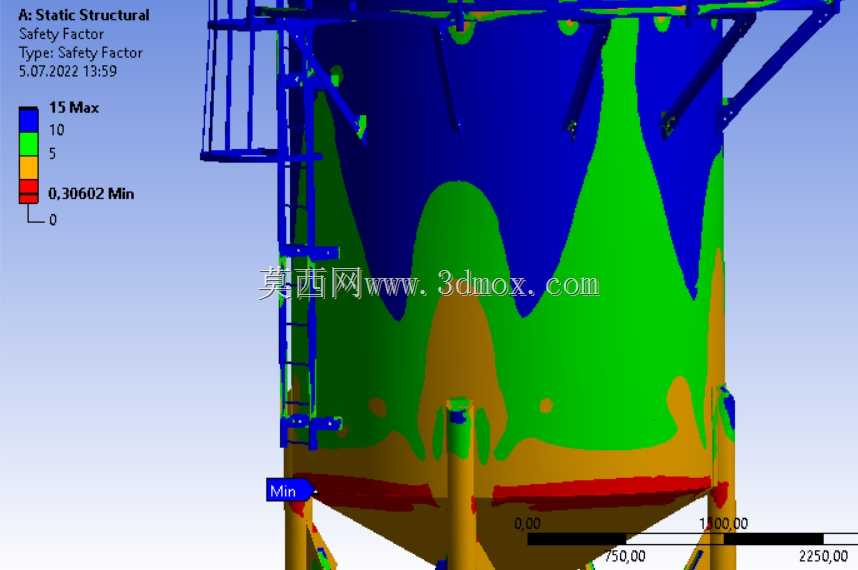

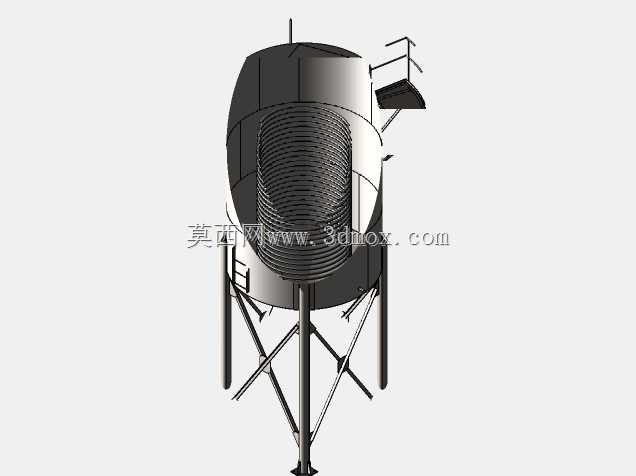

　　结构校核阶段采用梁壳单元组合建模：筒体、罐顶、罐底这些薄壁板材用壳单元划分，可以精准输出壁面的变形和应力分布；支腿、斜撑、护栏、爬梯这些型材杆件用梁单元模拟，既保证计算精度，也控制整体模型的求解规模。载荷边界完全贴合实际工况：罐体内壁逐段施加对应液位高度的静水压力，罐体自身结构重量施加重力加速度，支腿底部约束全部平动自由度模拟和地面基础的固接状态，同时叠加现场常见的侧向风载荷工况，分别校核空罐、满水两种极端状态下的结构响应。

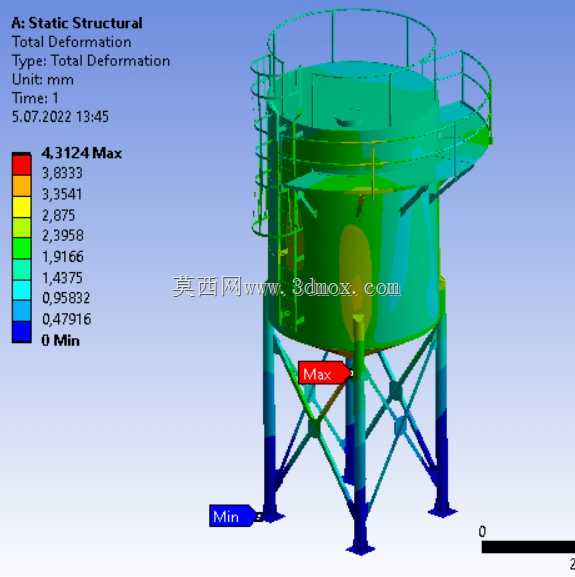

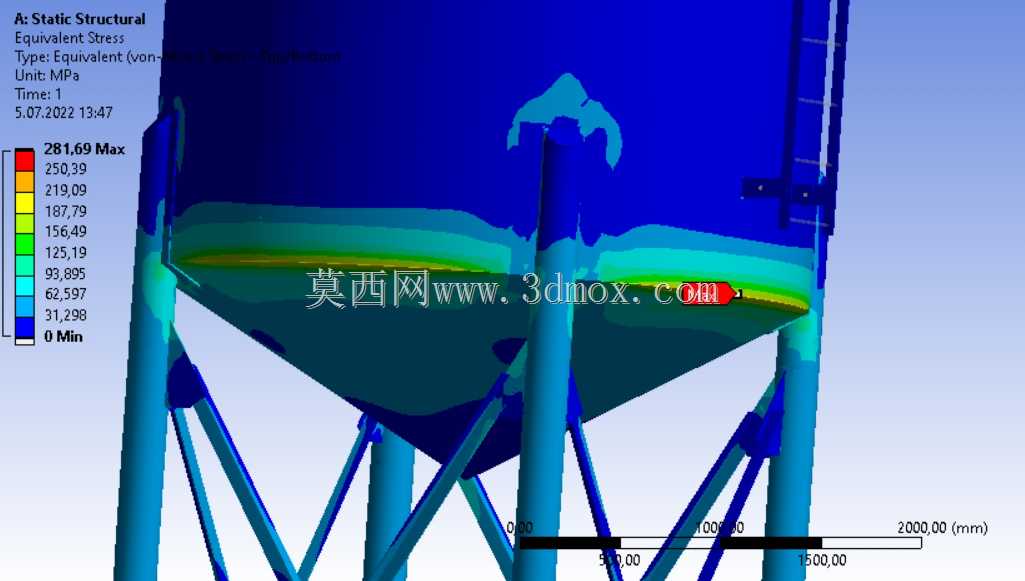

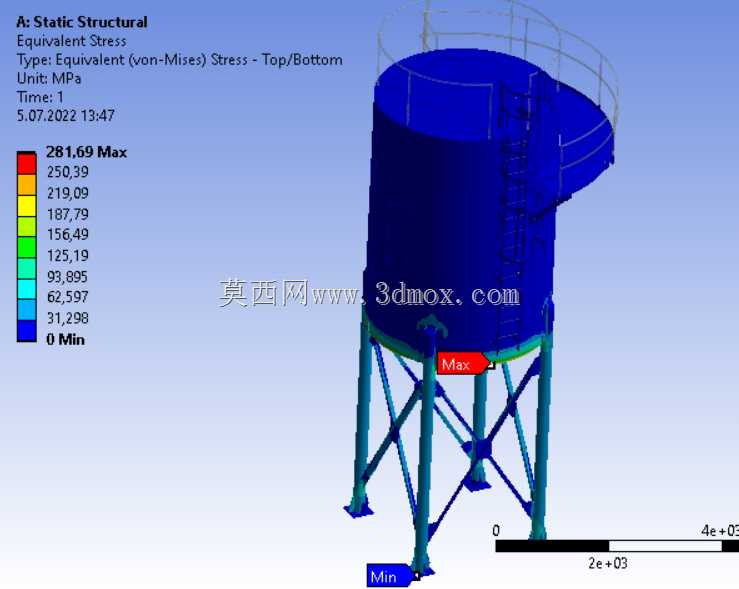

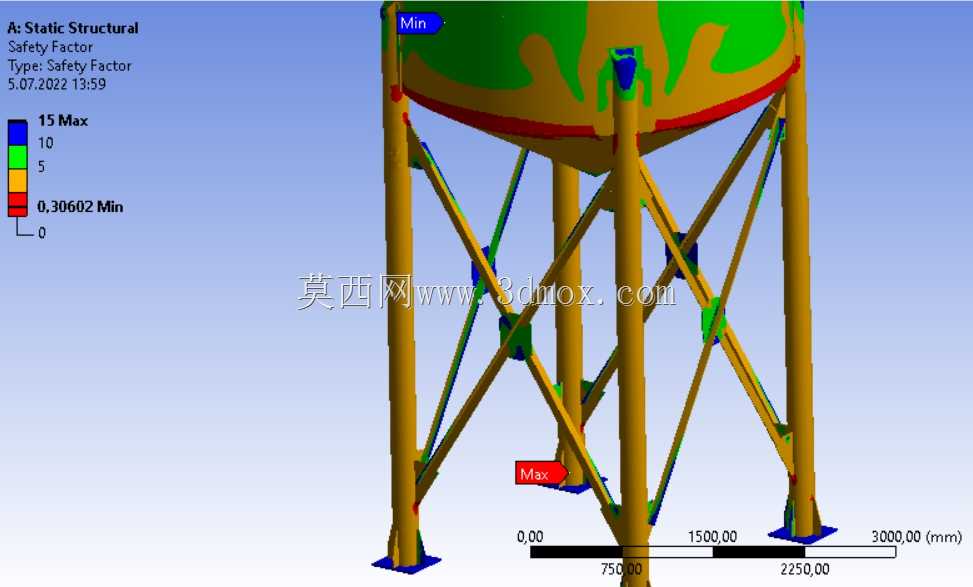

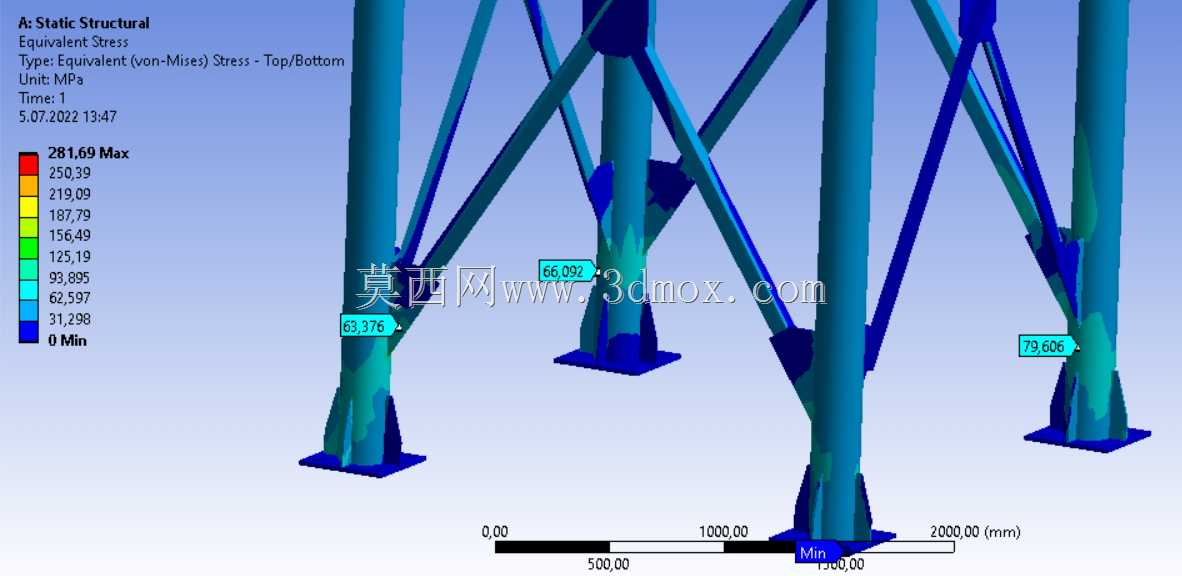

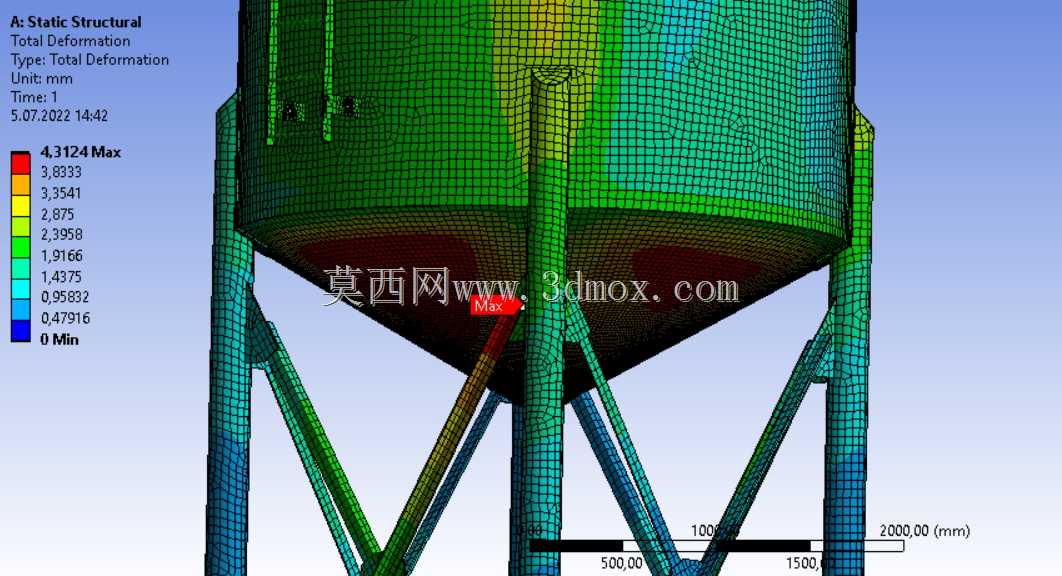

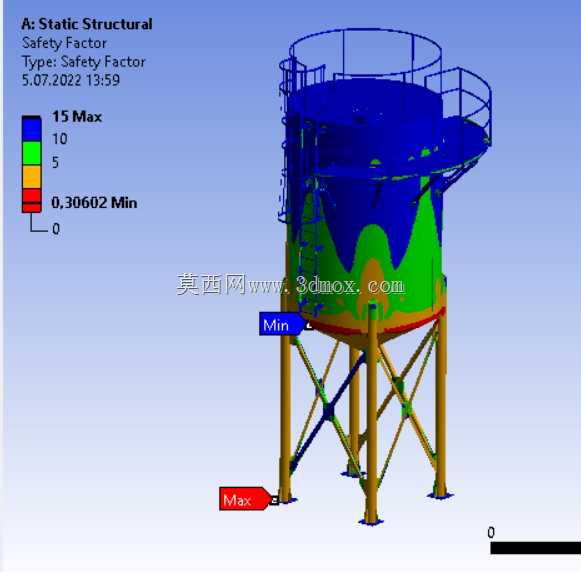

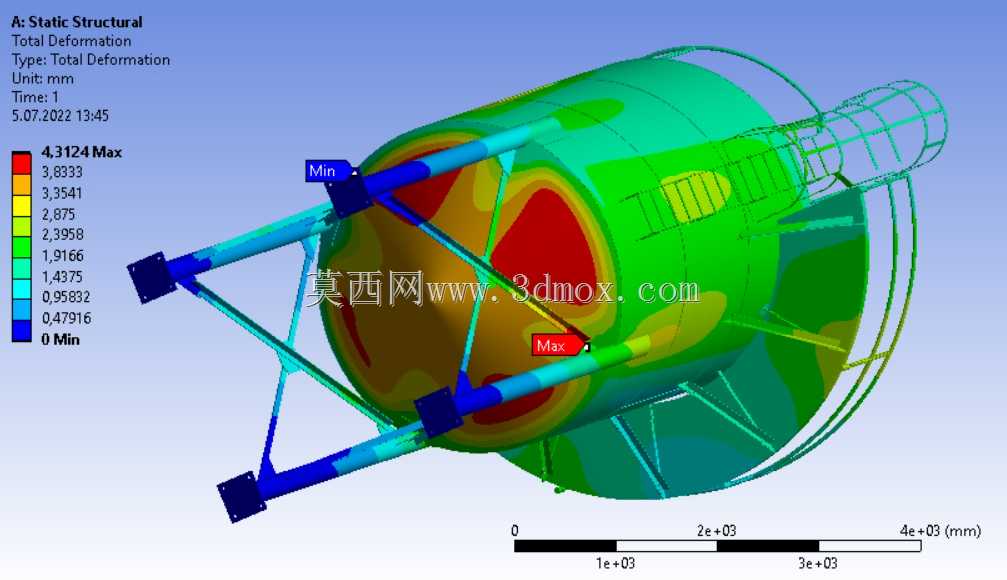

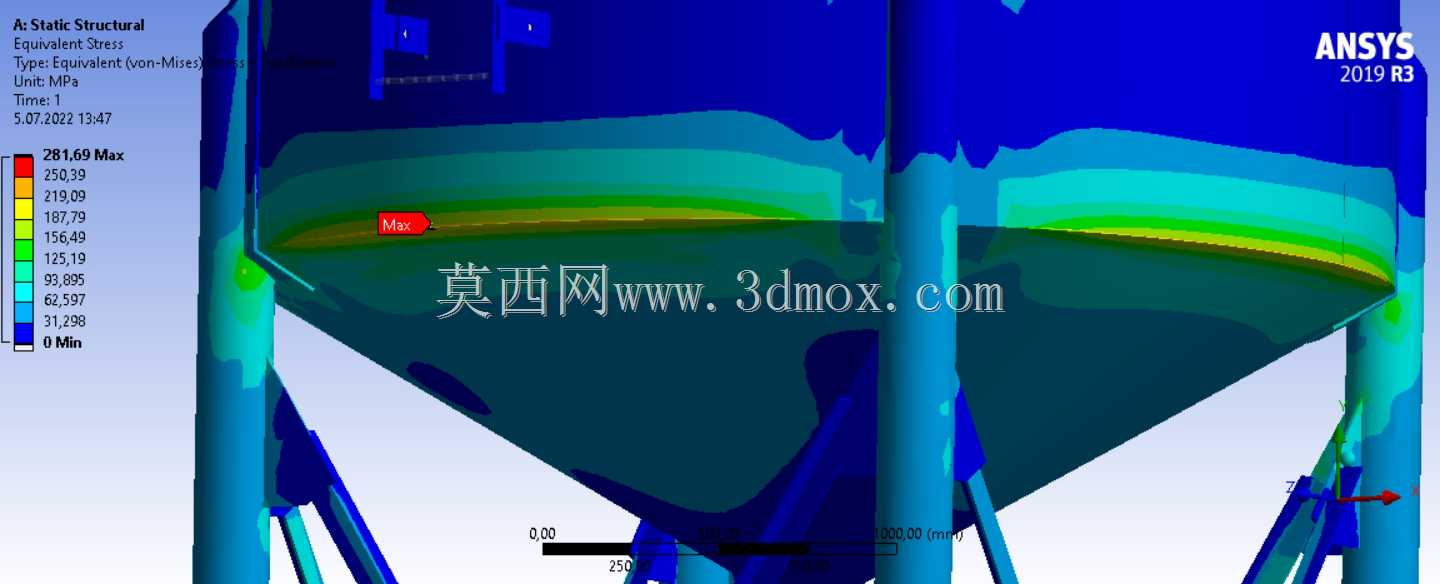

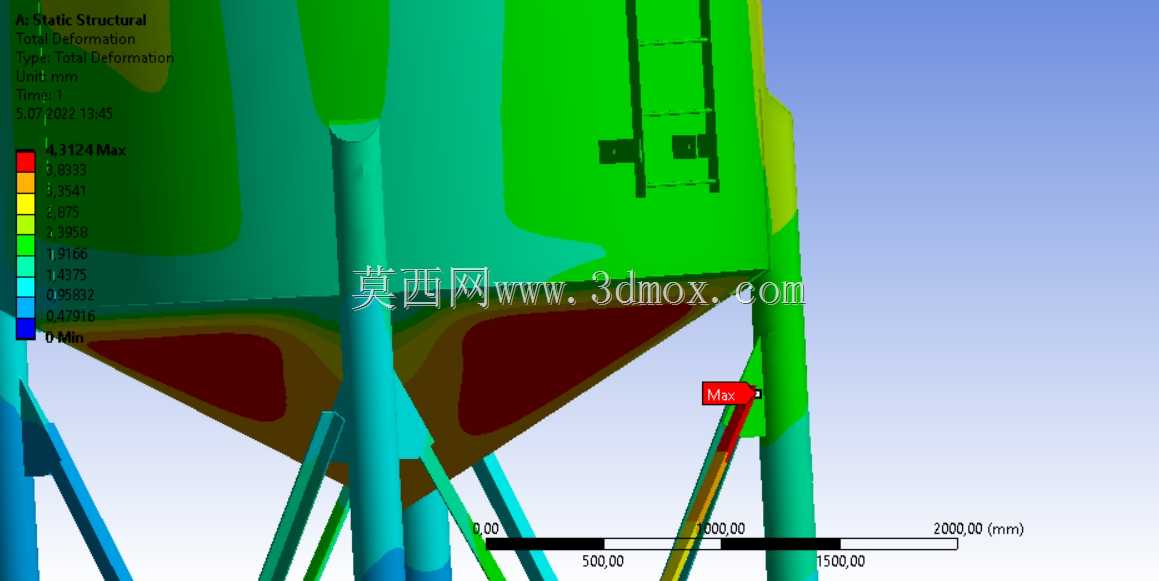

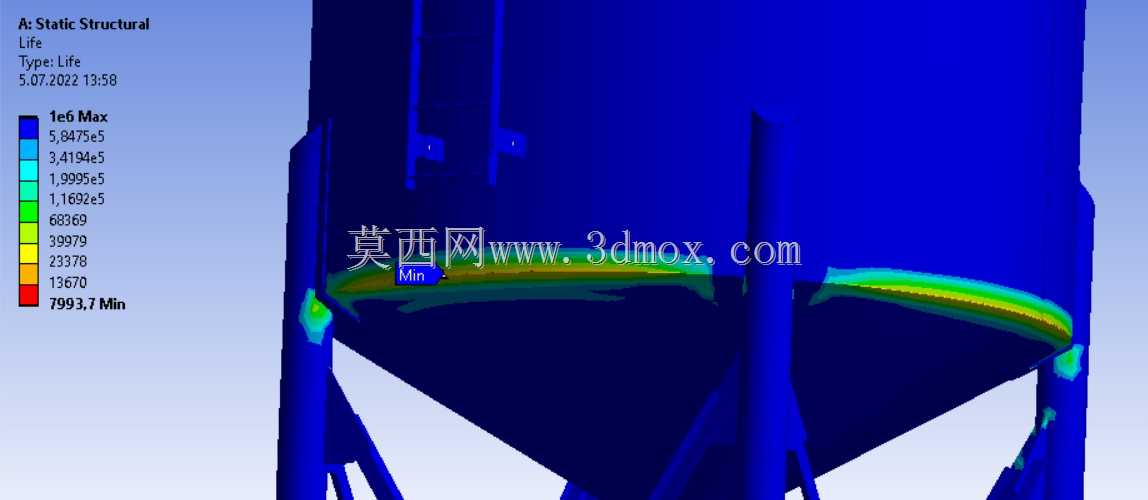

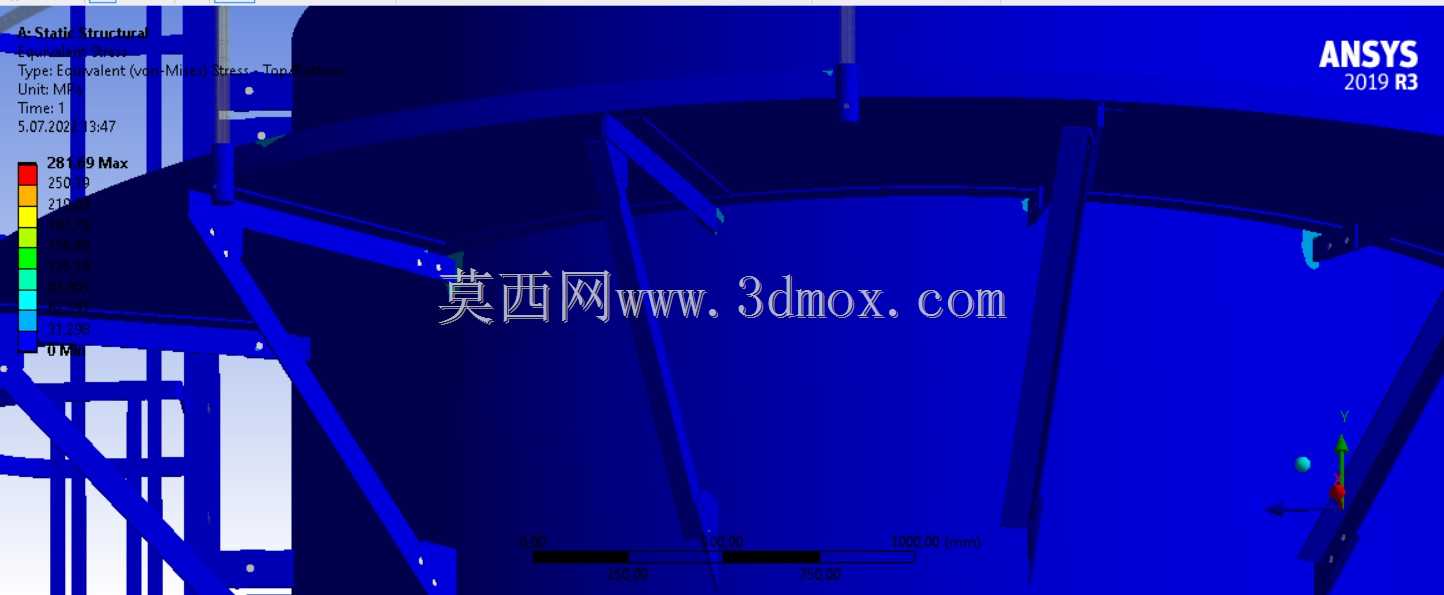

　　从变形结果来看，最大变形出现在罐顶护栏和罐体中上部筒壁位置，整体变形量远低于薄壁容器允许的挠度限值；支腿底部和斜撑衔接的节点是应力相对较高的区域，在这些位置额外加了焊接补强角板，分散节点处的集中应力。建模过程中也考虑了板材冲压、卷圆成型的工艺特性，筒身卷板的拼接焊缝位置避开了高应力区，人孔、接管的开孔边缘都做了翻边补强，避免开孔打断筒壁的连续受力路径。

　　安装边界上，四个支腿底板预先开好地脚螺栓孔，现场就位之后直接和预埋地脚螺栓锁紧，底板和基础之间加装调平垫片，保证罐体整体垂直度，避免满水之后出现偏载。罐体侧壁的进水、出水、溢流、排污接口的方位都可以根据现场管线走向调整，三维模型里把所有接口的法兰尺寸、伸出长度都做了全参数化关联，调整接口位置的时候，对应的补强圈、连接螺栓都会同步更新，不需要重复建模。整套结构既满足储水容器的强度刚度要求，也兼顾了现场制作、安装、日常巡检的实操便利性。
