苹果MagSafe磁吸无线充电盘结构

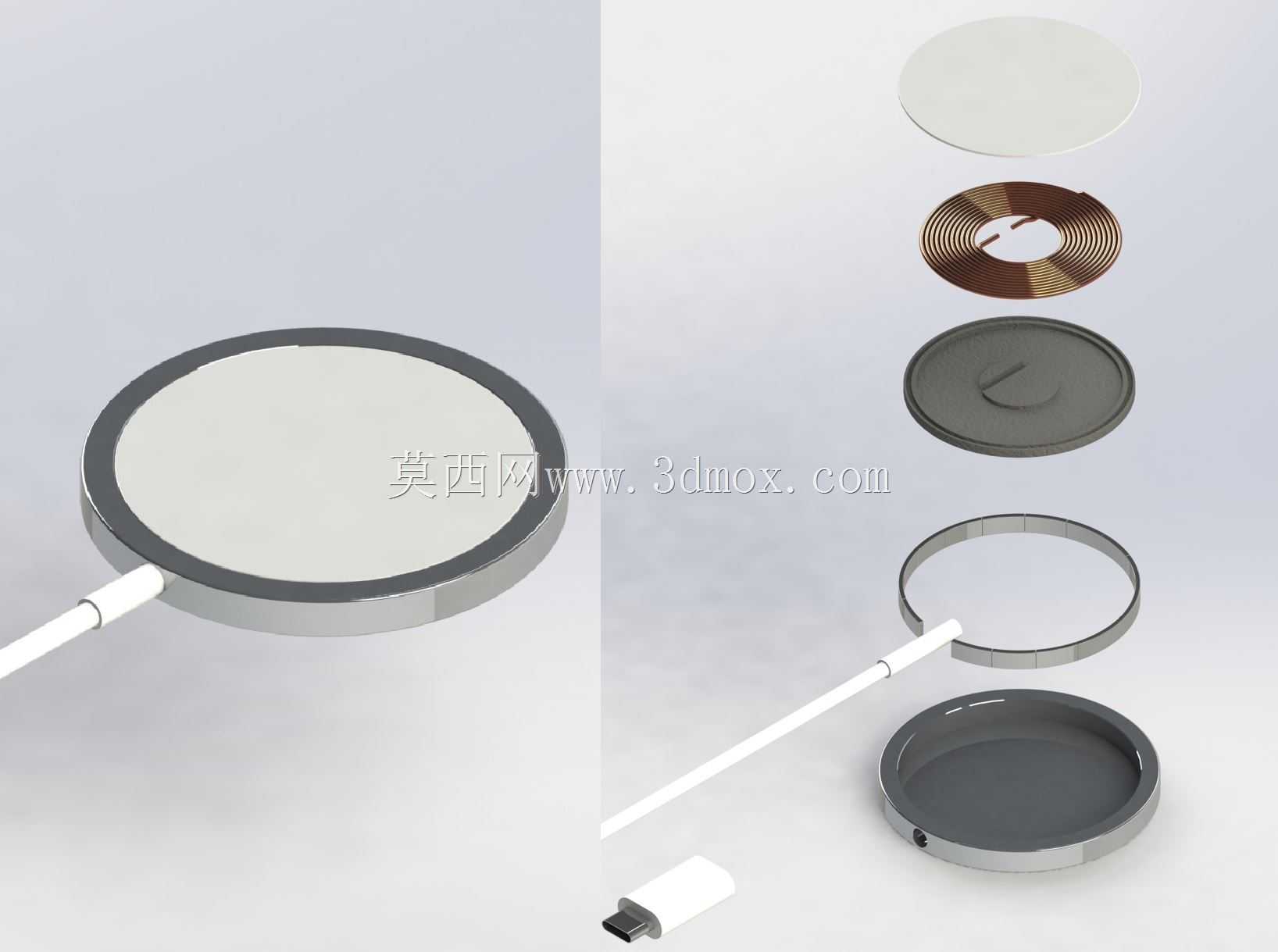

　　这套三维结构围绕磁吸式无线充电盘展开，重点还原了圆形充电面、内部磁体阵列、感应线圈、屏蔽层、底壳、装饰环以及出线护套等部件的装配关系。建模时没有把产品当作单一外观件处理，而是按实际拆解逻辑区分功能层：最上方是接触手机的平整工作面，下方布置用于定位的环形磁体，中心区域保留无线充电线圈和磁片的安装空间，底部壳体承担容纳、防护和线缆固定作用。这样的分层方式便于结构工程师检查叠层厚度、元件避让和外壳包边，也能在后续改型时快速替换面盖材质或调整内部元件位置。

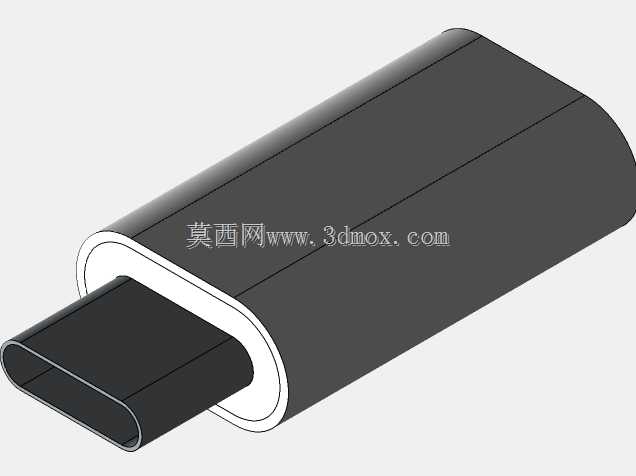

　　从使用场景看，这类充电盘主要服务于支持磁吸定位的手机，在桌面、床头、车载支架、办公工位和展示台面上都较为常见。它的核心价值不是单纯提供无线电能传输，而是通过磁吸力让手机发射端与接收端自动对齐，降低用户随手放置造成的偏移和充电效率下降。结构设计上，圆形盘面符合手持设备背面的贴附习惯，薄型轮廓可以减少突兀感，中心微凹或平面过渡能够保证手机背部稳定贴合。线缆从盘体侧下方引出，出线位置需要兼顾弯折寿命、桌面平放稳定性和外壳密封，因此在模型中保留了线卡、护套和底壳槽位之间的配合关系。

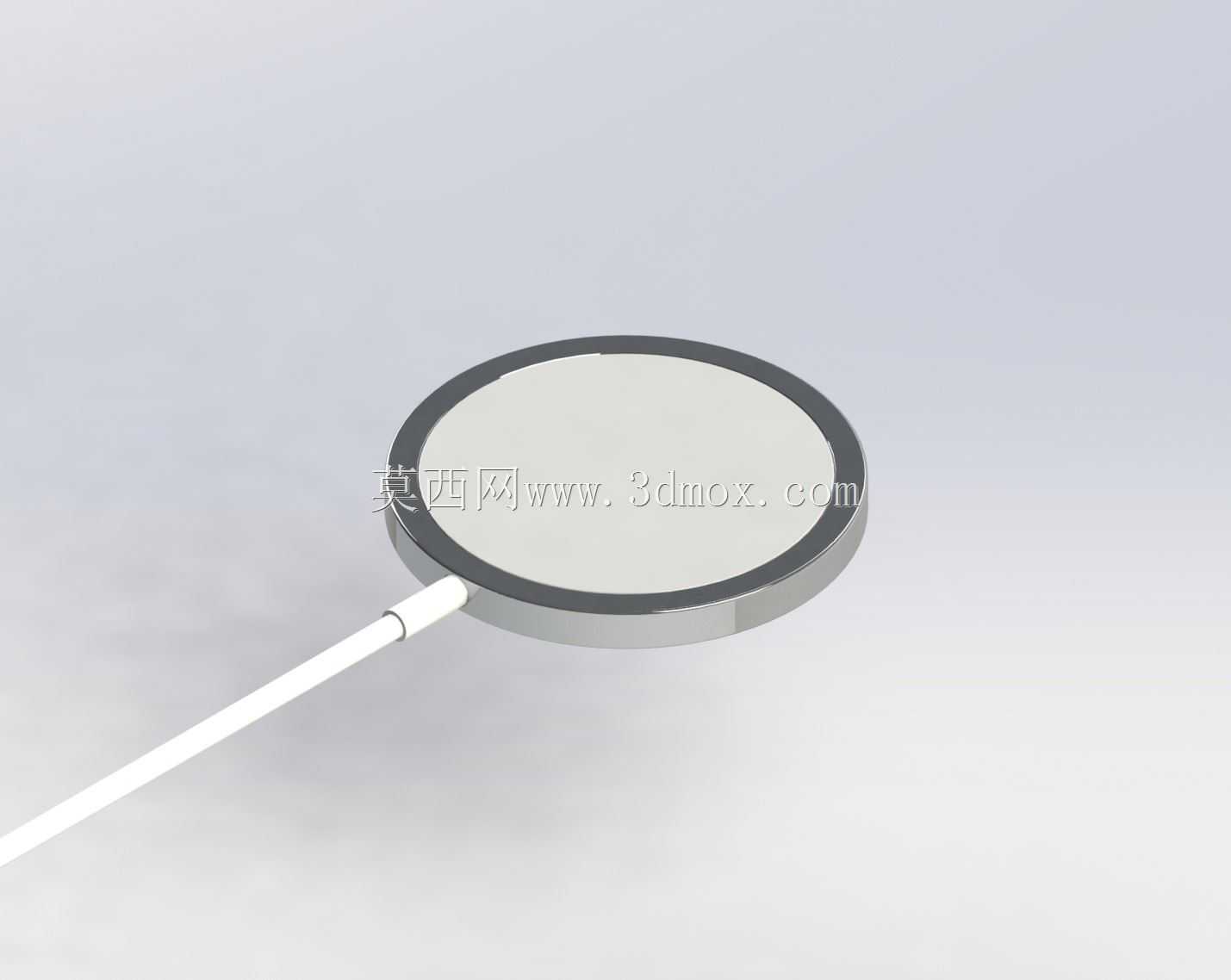

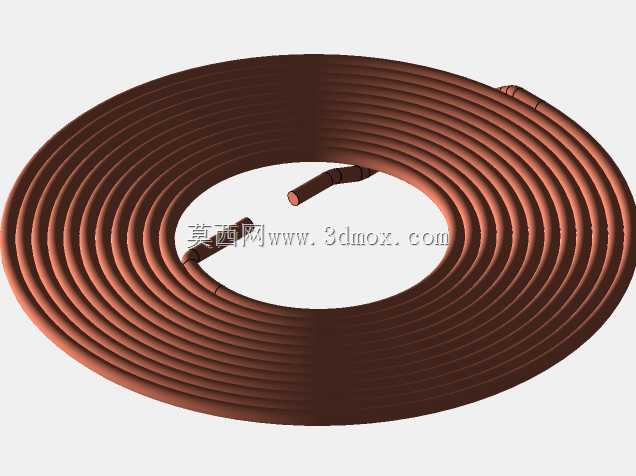

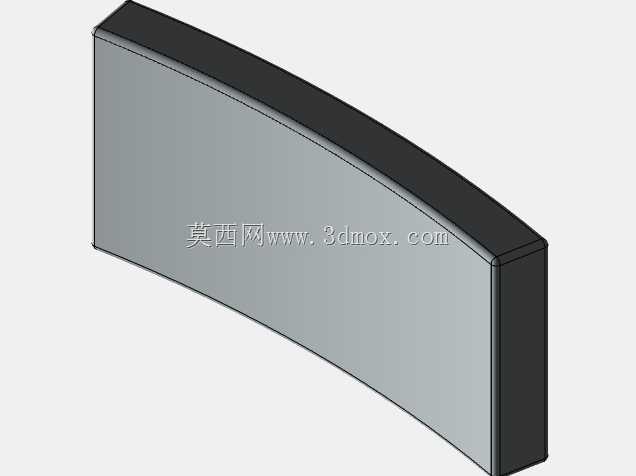

　　外形边界方面，充电盘采用圆盘式布局，直径方向需要覆盖手机接收线圈区域并容纳环形磁钢，厚度方向则由面盖、线圈、磁屏蔽片、磁体、底壳和胶层共同决定。实际建模中应重点控制总厚与各层间隙：面盖过厚会增加充电距离并影响能量耦合，底壳过浅则会压迫线圈或导致线缆焊点缺少缓冲。磁体并非满布整个盘面，而是围绕有效对位区域形成环形阵列，这种布置既能提供周向吸附力，又能给中心线圈和定位磁路留出空间。线圈部分采用平面绕制形态，端子引出后与线缆连接，周边需要设置走线槽和固定点，避免装配时线材挤压绕组。

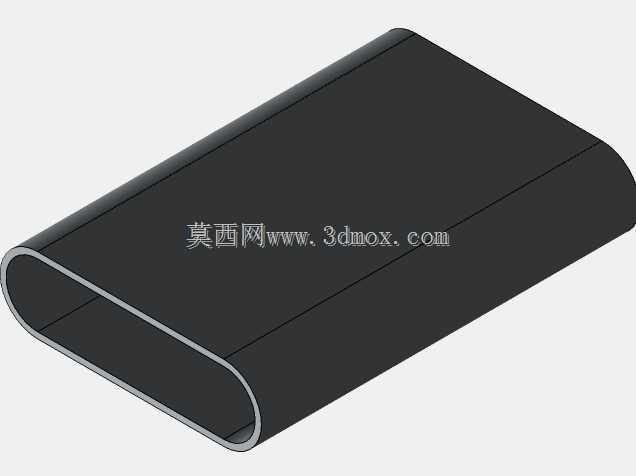

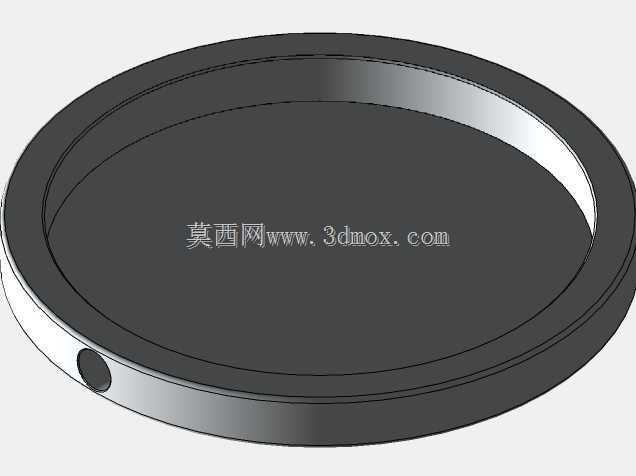

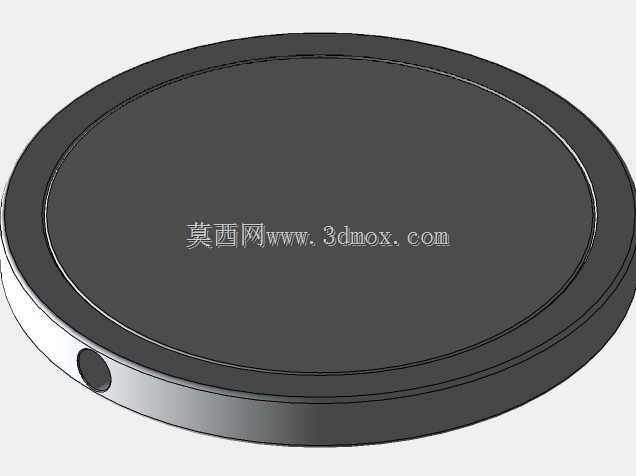

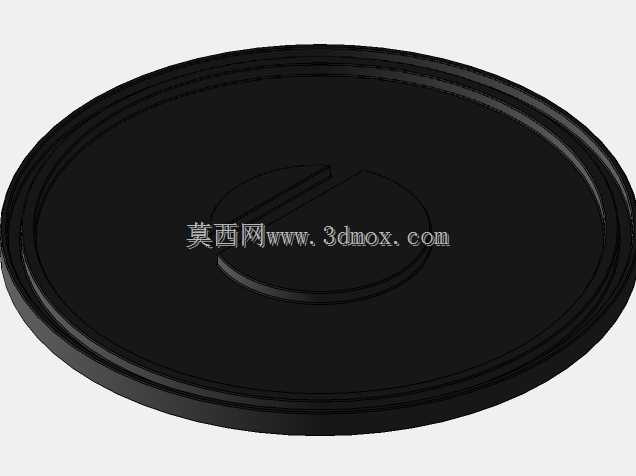

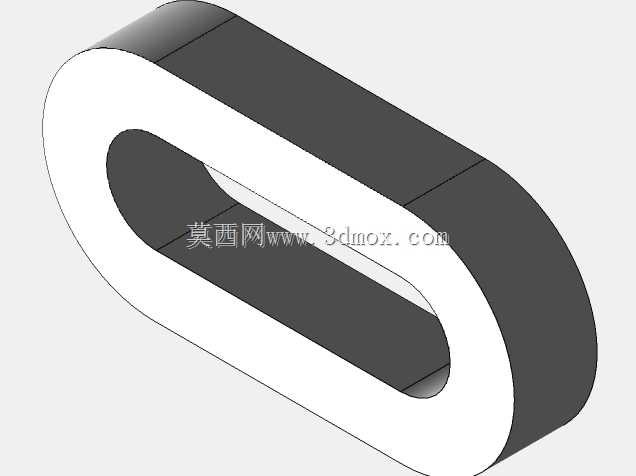

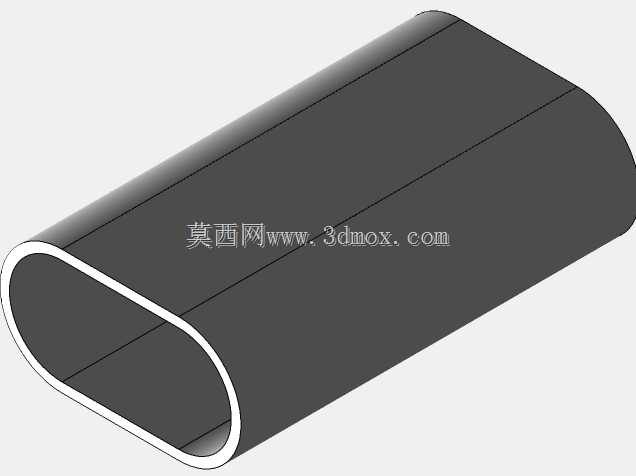

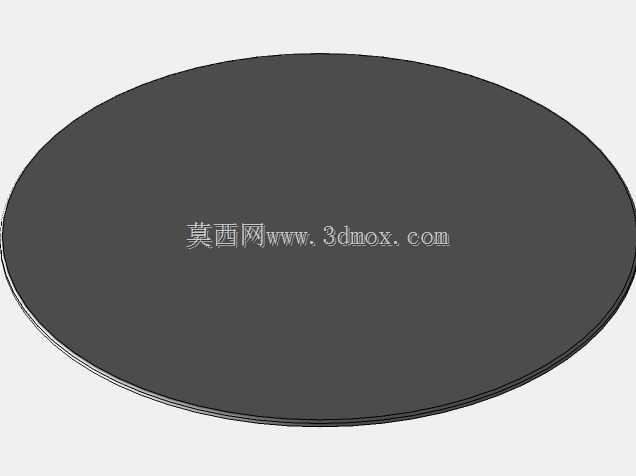

　　在细节设计上，面盖与底壳之间通常采用窄边扣合或粘接结构，外圈金属质感装饰环可以提升外观辨识度，但金属件不能侵入无线充电能量耦合区域，否则会引起发热和效率损失。底壳底部需要考虑防滑垫或微弧底面，使充电盘放在光滑桌面上时不会因手机吸附或取下而拖动。磁体附近的壁厚、胶位和定位筋要均匀，过薄会导致跌落时磁钢松脱，过厚则挤占线圈空间。线缆出口处应避免锐边，采用圆角过渡和护套包覆，可以缓解反复弯折导致的断线问题。

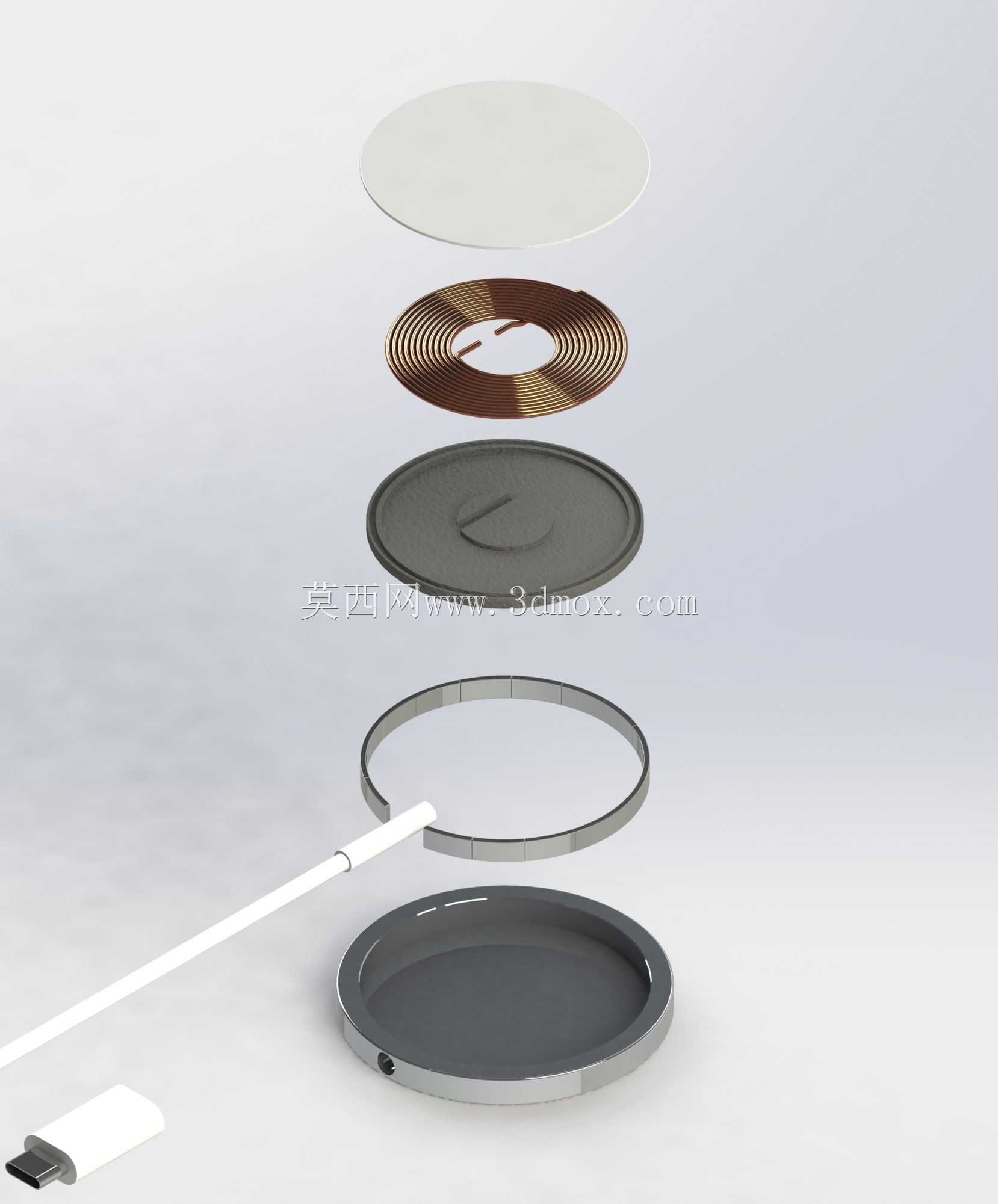

　　对于三维建模人员，该模型的参考意义在于理解消费电子配件中外观、磁吸附、无线充电和结构强度之间的约束关系。装配检查时，可从爆炸视图中核对各层同轴度，确认磁体环、线圈、面盖中心和底壳定位特征是否一致；也可沿剖切方向观察堆叠顺序，判断焊点、线材和屏蔽片是否存在干涉。若用于工装或测试治具设计，还可以依据盘体外径、出线方向和底面轮廓制作定位槽，保证产线组装时磁体、线圈和壳体按同一基准压合。整体结构虽小，但涉及薄件装配、磁元件布局、线缆防护和接触面平整度控制，适合作为数码充电配件结构设计与逆向建模的参考案例。
