五轴联动叶轮加工刀路仿真结构

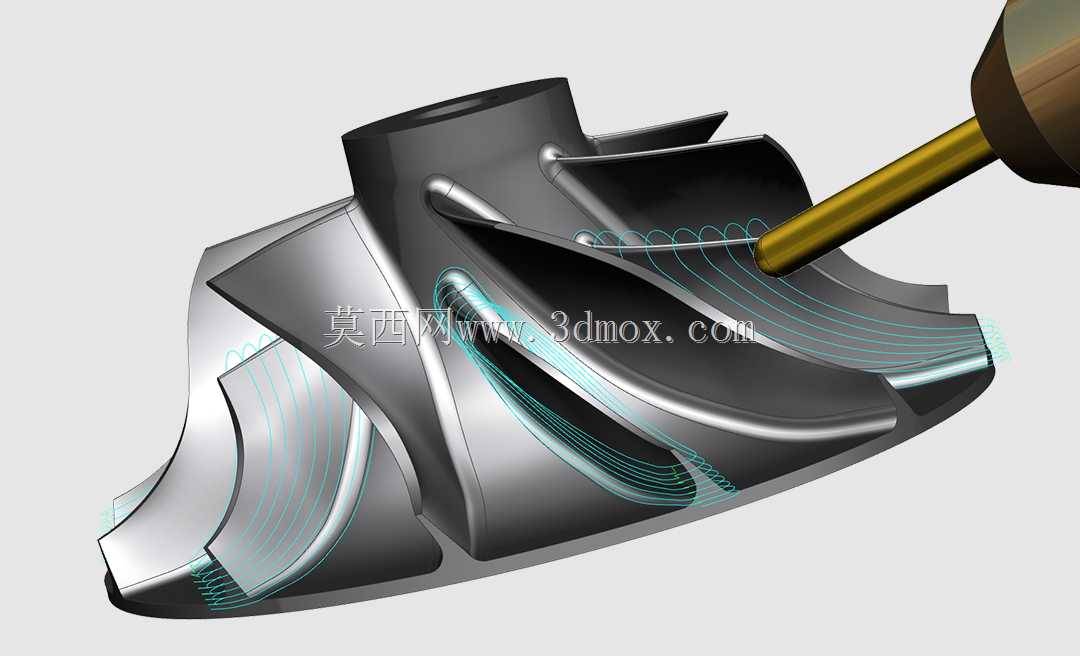

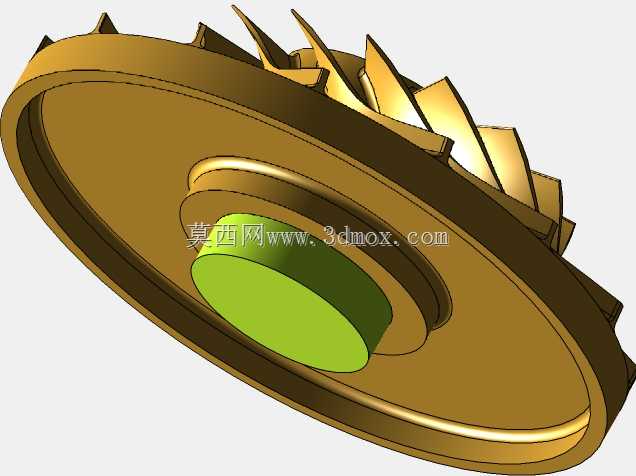

　　该结构围绕复杂曲面叶轮类零件的五轴联动铣削过程展开，画面中刀具沿叶片之间的狭窄流道进行连续切削，刀轨以曲线形式贴合在叶片表面和流道底部，能够直观反映多轴加工中刀具姿态、工件轮廓与切削路径之间的空间关系。此类零件常见于航空发动机、离心压缩机、涡轮增压器、鼓风机以及高速泵类设备中，其叶片型面通常具有大扭转、薄壁厚、流道深窄等特点，传统三轴加工很难一次完成完整型面，往往需要多次装夹或依赖电火花工序，而五轴联动方式可通过旋转轴实时调整刀轴方向，使刀具从流道开口处伸入并保持合理切削角度。

　　从实际加工角度看，叶轮的核心功能是在高速旋转时对气体或液体进行能量传递，叶片型面的光顺程度直接影响流动效率、压力分布和振动噪声。设计时不仅要关注叶片前缘、后缘和叶盆叶背的曲率变化，还要兼顾相邻叶片之间的刀具可达性。若流道开口过窄、叶片后仰角过大，刀具会在接近根部时与相邻叶片发生干涉；若刀柄悬伸过长，又会降低刚性并引起颤振。因此，刀路规划需要在曲面质量、材料去除效率和工艺安全之间取得平衡。

　　模型呈现的加工路径采用沿流道方向的连续铣削思路，刀具从叶片一侧平滑过渡到另一侧，切削轨迹顺应流体通道走向，可减少横向跨越造成的表面纹路突变。对于精加工而言，这种方式有利于保持叶片表面流线一致，降低后续抛光工作量；对于粗加工，则需要在该类路径基础上结合分层开坯、残料清除和拐角降载，避免刀具在深腔中承受过大包络切削。刀轴控制通常采用相对于曲面、相对于驱动线或自动避让等策略，使刀尖贴近加工面的同时，让刀柄和夹持部位远离相邻叶片。

　　安装边界方面，叶轮毛坯一般通过轮毂端面、内孔或专用工装定位在五轴机床转台上，加工前需确认回转直径、刀具长度、夹具高度与机床行程之间的关系。叶片外圆、轮毂底面和流道最深点构成主要空间约束，刀具进入流道后不仅要检查刀尖与工件的接触位置，还要检查刀柄、夹头、主轴头与转台、夹具、叶片边缘的最小安全距离。对于薄壁叶片，装夹压紧点应尽量靠近轮毂刚性区域，避免在叶片悬臂部位施加过大夹紧力；加工顺序上也常采用叶片交替铣削，使残余应力对称释放，减少单侧材料去除后产生的变形。

　　该类三维结构适合用于多轴编程校核、刀轨演示、工艺评审和机床运动仿真。通过观察刀路与曲面的贴合状态，可以判断切削行距、进退刀位置、刀轴摆动幅度以及流道根部清角是否合理；在后置处理前，还可进一步检查旋转轴极限、线性轴超程、主轴碰撞和夹具干涉等问题。整体上，它不是单纯的外观造型，而是将叶轮几何形状、刀具可达性、装夹方式和五轴设备运动能力结合在一起的工艺化数字模型。
