数显游标卡尺精密测量工具结构

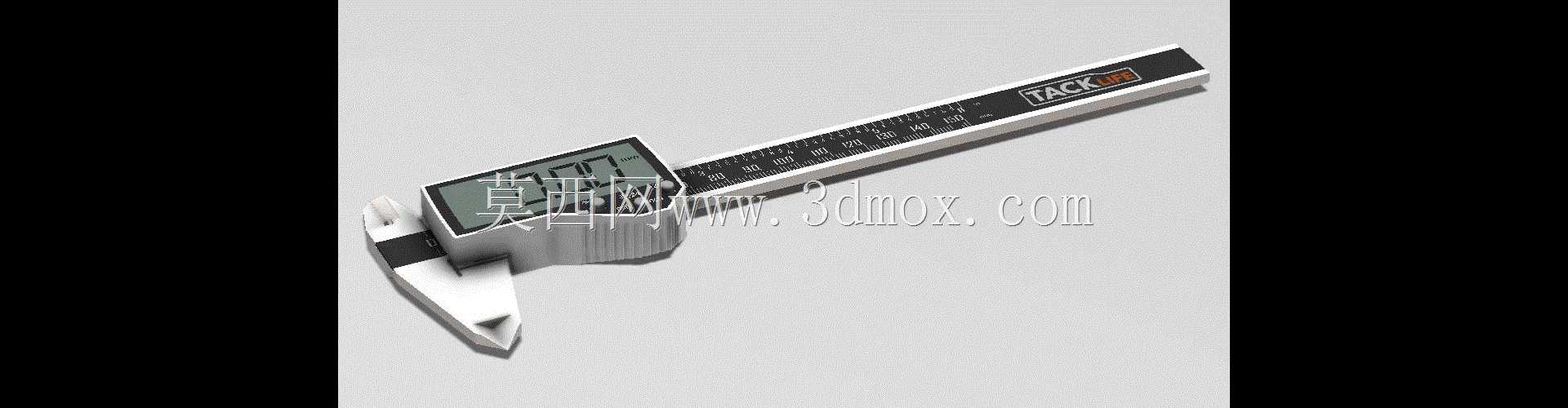

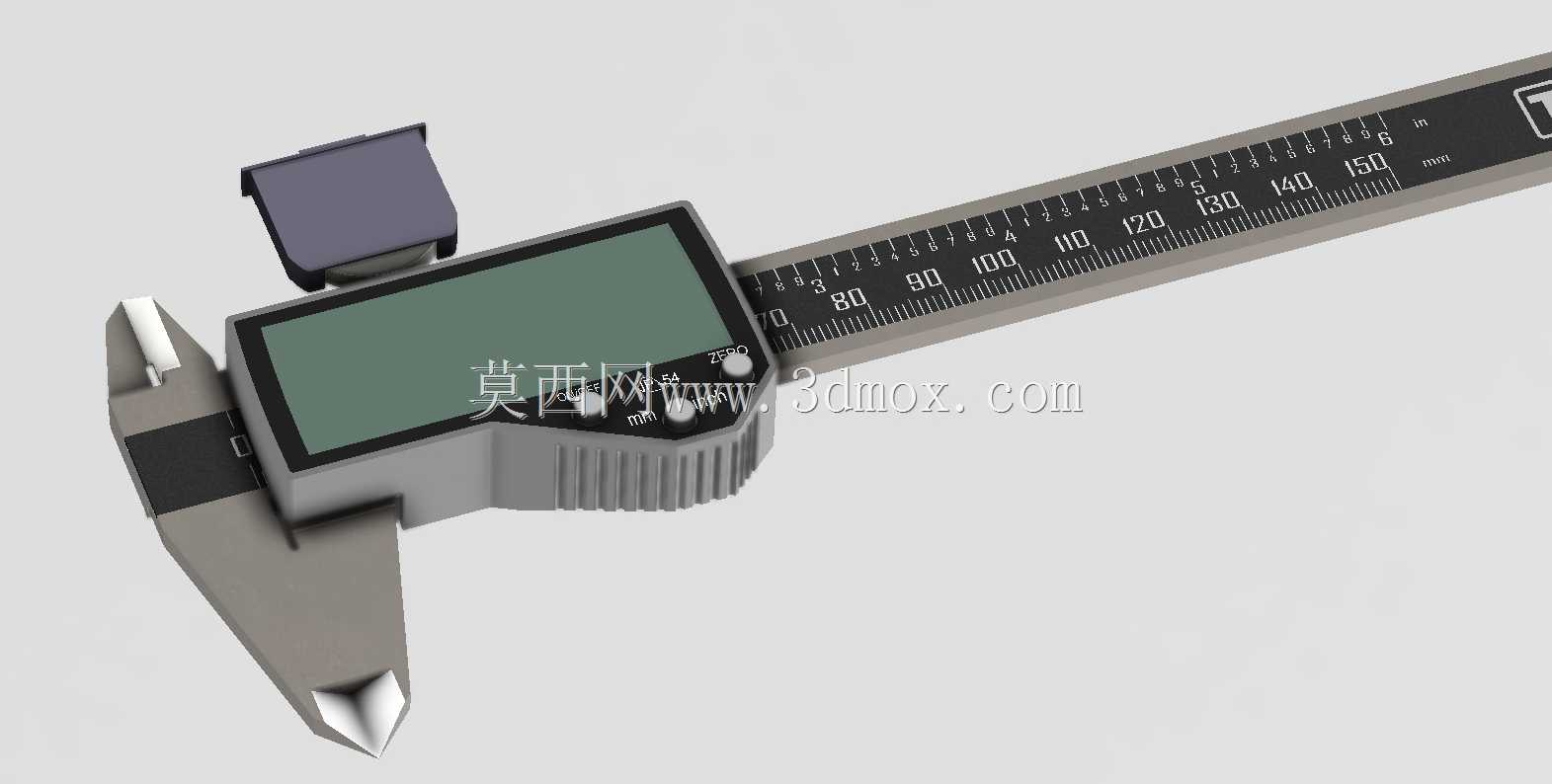

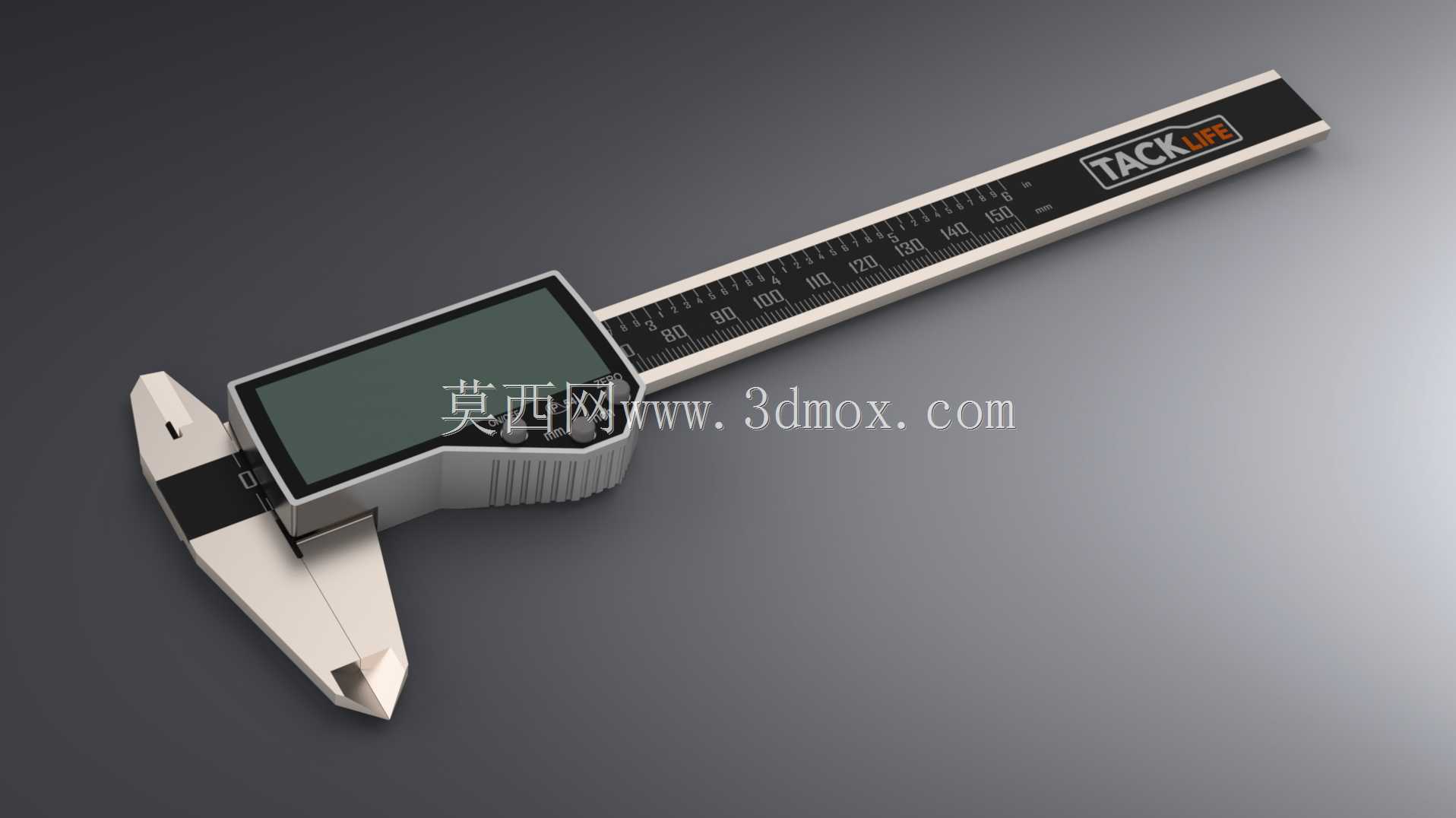

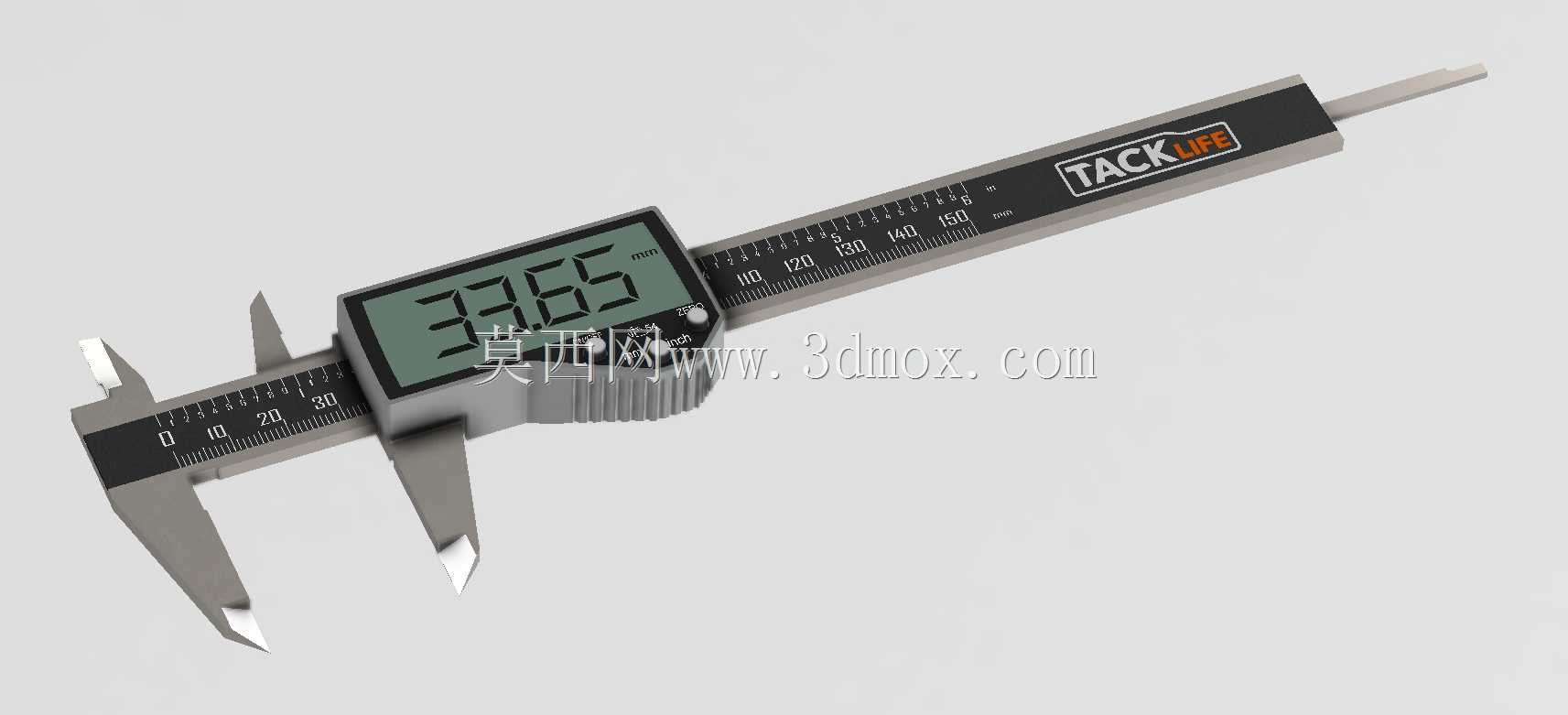

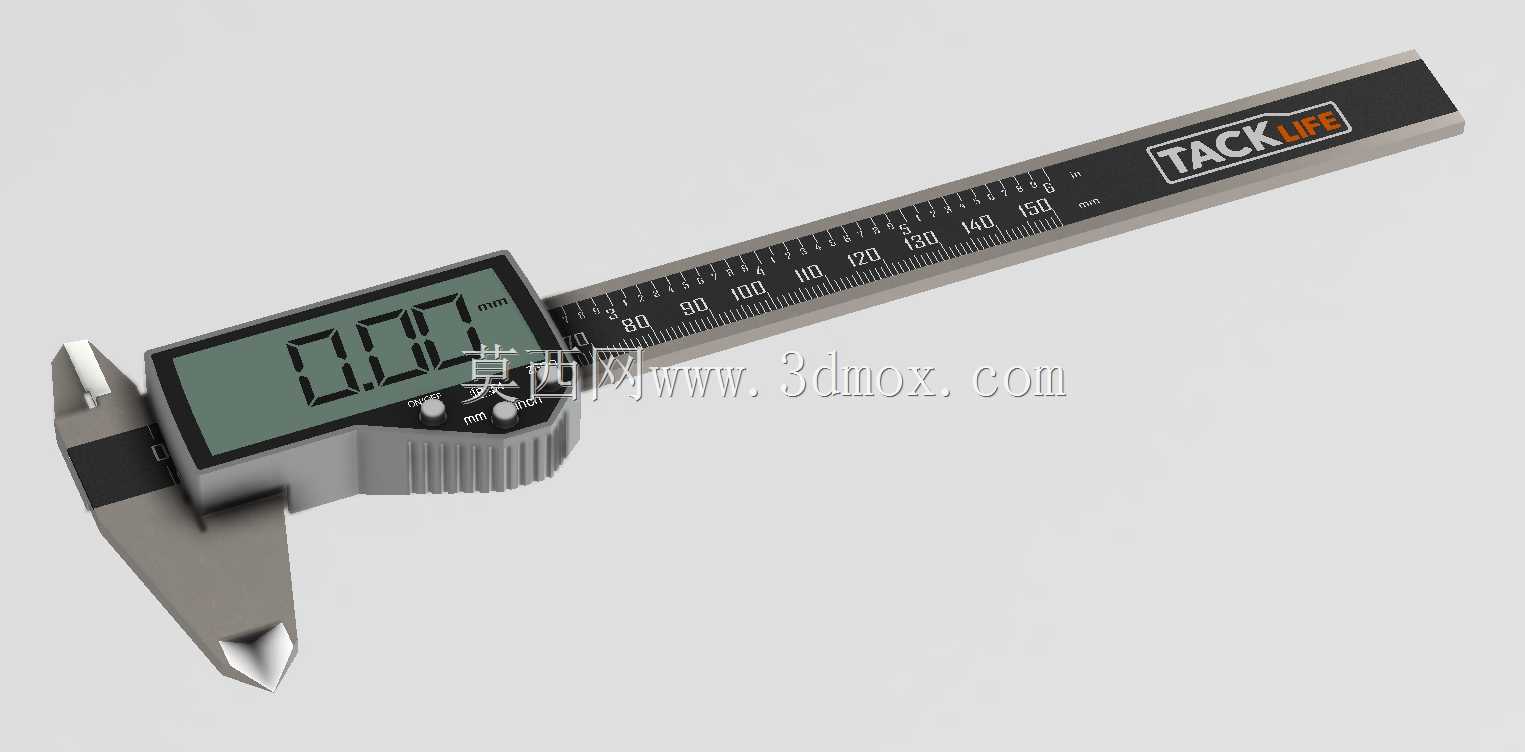

　　在机械加工现场，卡尺是操作者手边使用频率最高的通用长度量具之一。无论是首件检验、工序间抽检，还是装配前核对轴径、孔径、台阶深度，数显游标卡尺都能快速给出读数，减少传统机械式刻度对齐带来的视差。该三维作品围绕手持数显卡尺展开，完整还原了主尺、滑动尺框、内外测量爪、深度尺、显示屏壳体、按键区以及尺身刻度区域的空间关系，适合用于量具结构认知、检测工位工装布置、教学演示动画和测量工具产品方案校核。

　　从实际用途看，卡尺的核心任务是在加工与装配环节完成线性尺寸确认。外测量爪用于圆柱外径、板厚、块规宽度等外轮廓尺寸；内测量爪用于小孔、槽宽、内台阶间距；尾部深度杆则伸入孔底或台阶面，测量盲孔深度、槽深和台阶落差。数显模块的加入，使测量值能够以数字形式直接呈现，尺框沿主尺移动时，位移传感部分将相对位置转换为屏幕读数。建模时需要特别关注尺框与主尺之间的配合间隙：间隙过大，滑动会产生晃动，重复测量值不稳定；间隙过小，则在粉尘、切削液或轻微油污环境下容易卡滞。真实产品通常通过导轨型面、弹簧压紧片和微调结构保证滑动顺畅，同时让测量爪在闭合状态下保持良好贴合。

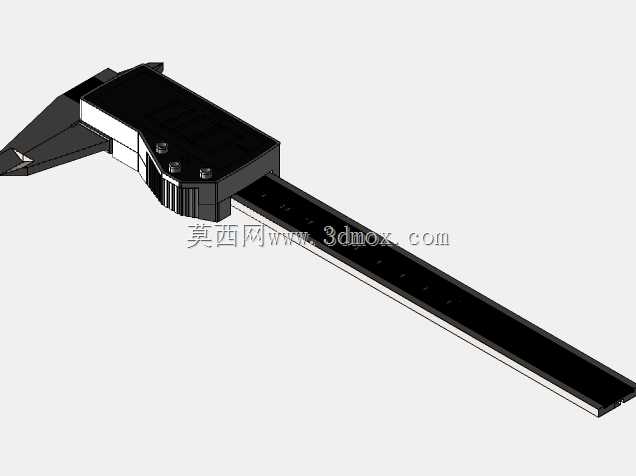

　　外形边界方面，这类卡尺属于长条形手持工具，主尺沿长度方向延伸，尺框跨装在主尺上，测量爪集中在前端，显示模块位于尺框上方并向操作者视线方向倾斜。布置三维场景时，不能只把它当作一个细长零件摆放，而要预留握持、推拉和读数空间。尺身尾部需要留出深度杆伸缩区域，前端测量爪开合时会向外侧形成小范围运动包络；显示窗上方应避免被夹具、料盒或设备挡板遮挡。若将卡尺放置在机床旁工具架、检验台泡沫槽或标准工位器具中，支撑点宜靠近尺身重心和尺框区域，避免长尺悬伸造成视觉上的翘曲，也防止测量爪尖端直接接触金属台面。

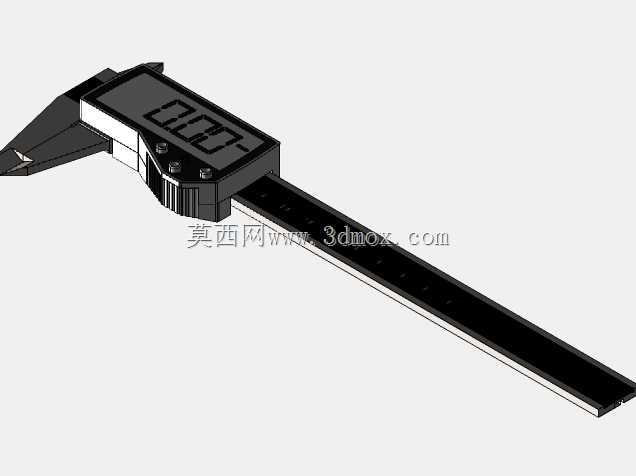

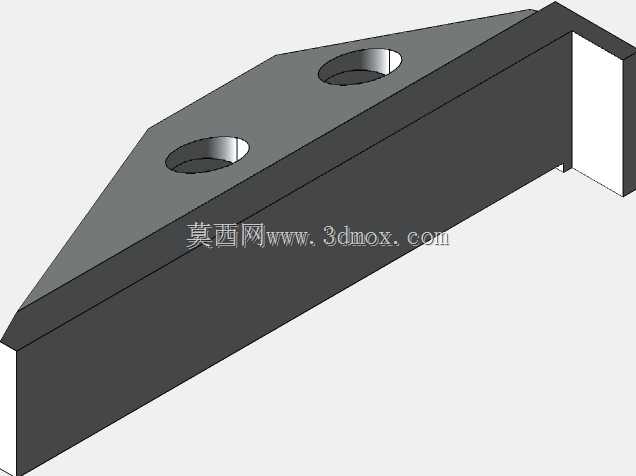

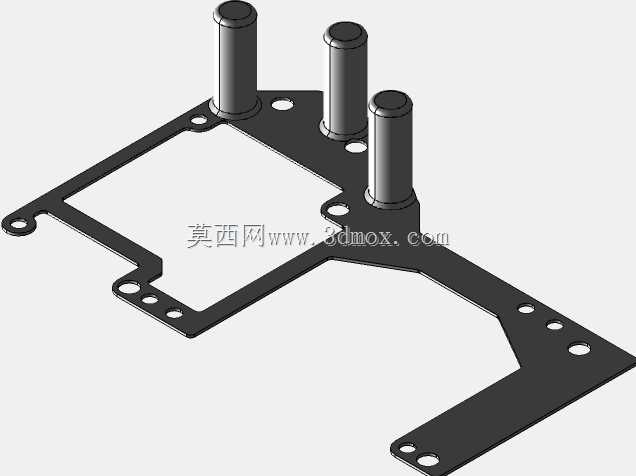

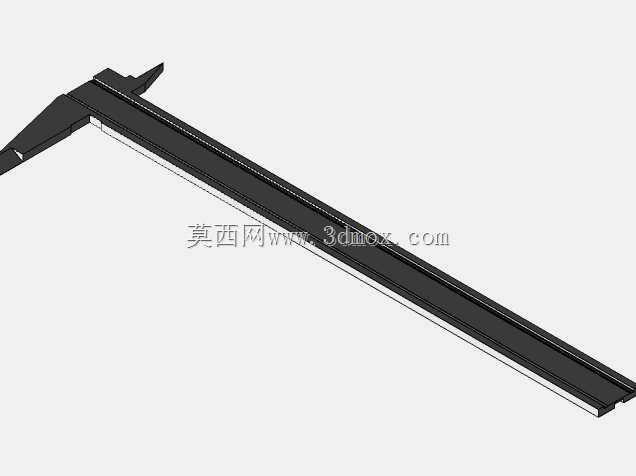

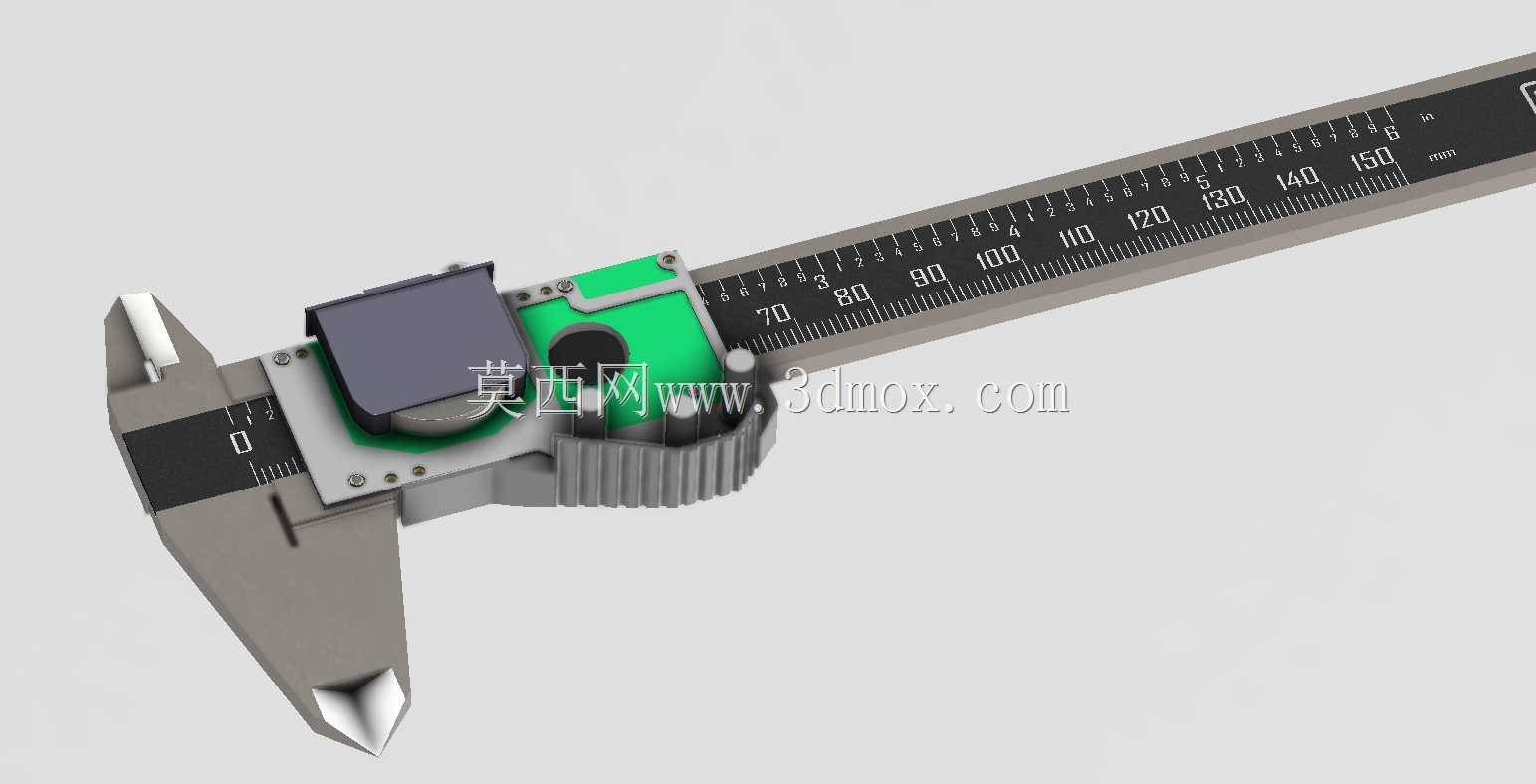

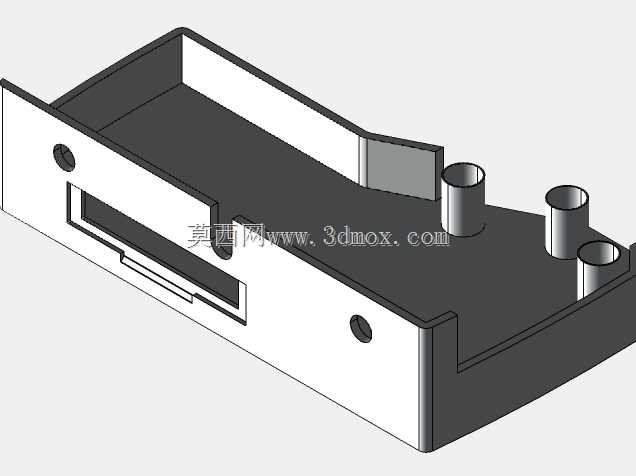

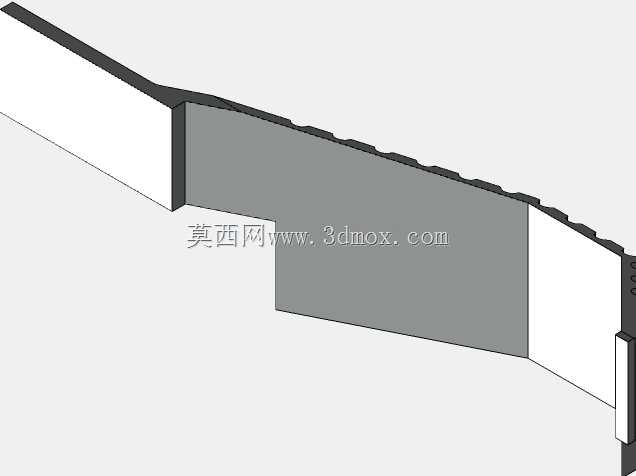

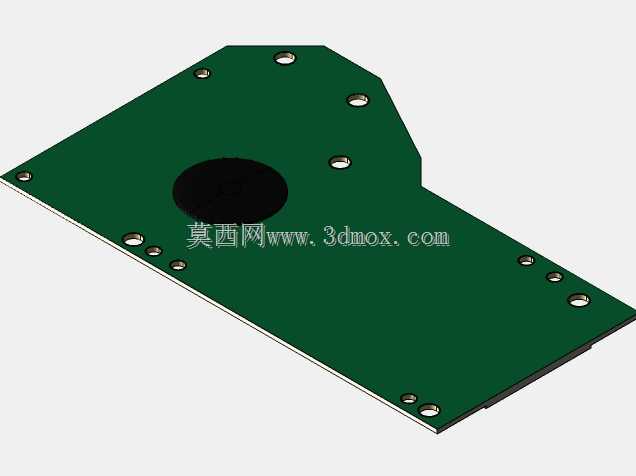

　　结构建模的难点不在单一复杂曲面，而在多个功能件之间的比例和运动逻辑。主尺刻度面要保持平直，尺框内腔与主尺截面形成稳定导向；固定量爪与主尺前端为一体关系，活动量爪随尺框同步移动；两爪测量面在闭合时应近似贴合，尖端处用于小尺寸内孔测量的刃口形状需要保留。显示壳体并非简单装饰块，它包裹电路、显示屏和电池仓，侧面通常带有零位、公英制切换等按键区域。模型中屏幕面板略高于尺框表面，周边做过渡圆角，既符合手持工具的握持安全，也能降低跌落时边角应力集中。

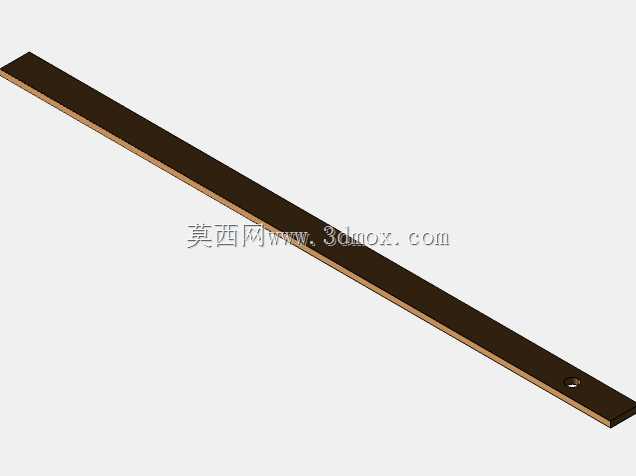

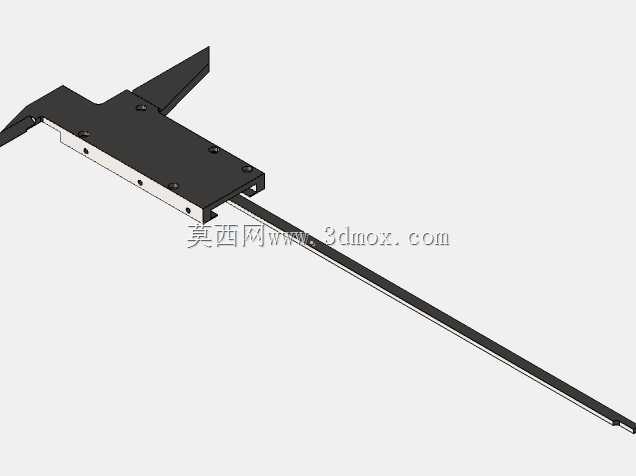

　　设计思路上，数显卡尺强调可读性、操作性和耐久性。尺身采用细长金属梁形态，以较小重量提供足够测量行程；尺框上方设置宽大显示区，使操作者在正常持握姿势下不必凑近刻度；测量爪根部加厚、尖端收窄，兼顾刚性与小空间可达性。深度尺藏于主尺背面或中槽内，随尺框移动，伸出后与尺身端面形成测量基准。若用于动画表达，可让尺框沿主尺导轨平移，量爪开合与屏幕数值变化形成联动；此时应保证位移方向、量爪间距和深度杆伸出量之间的几何关系一致，不能出现屏幕变化而测量面未动、或深度杆与尺框运动脱节的问题。

　　在车间应用中，卡尺常与百分表、千分尺、高度尺等配合使用。粗测和快速互检多用卡尺，高精度尺寸或关键配合面再交给千分尺或量仪复核。三维模型若服务于检测工位规划，可将卡尺与工件、检验台、工具垫板共同摆放，体现取放路径和读数姿态；若服务于量具教学，则可通过剖切或半透明方式展示尺框导向、深度杆收纳和显示模块安装位置。细节上，测量面应体现平整、窄边和高频接触特征，尺身刻度区不必依赖贴图才能成立，模型体本身的刻度槽、标识凸凹和面板分区都应具有合理几何深度。

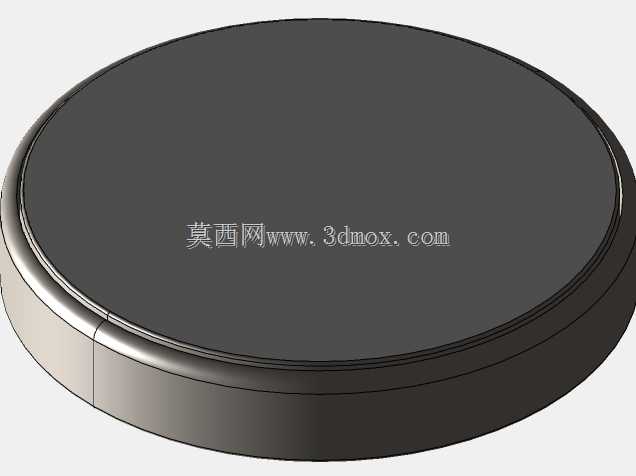

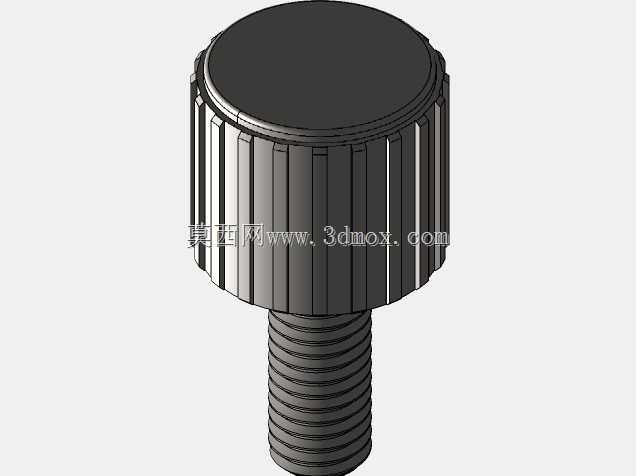

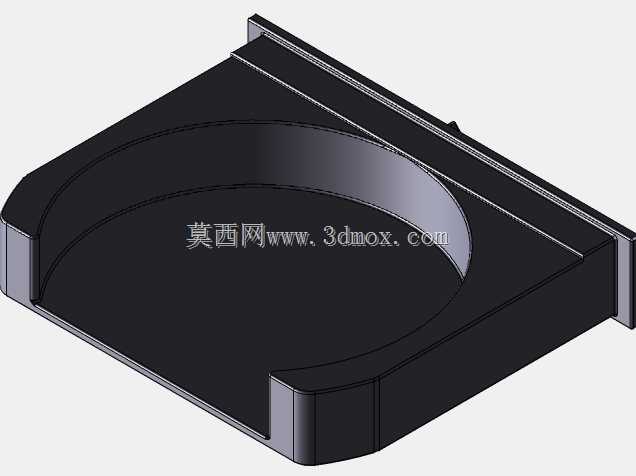

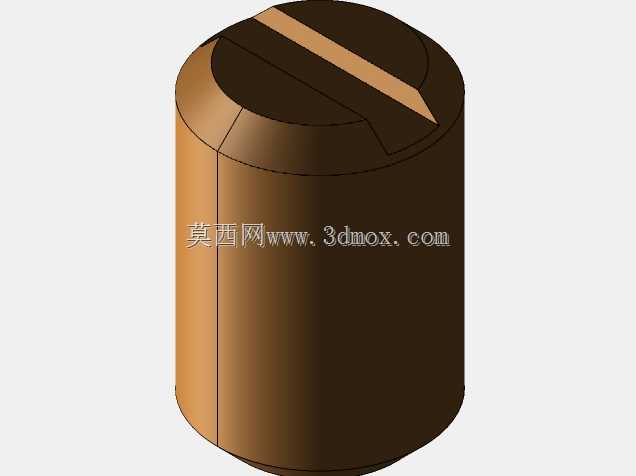

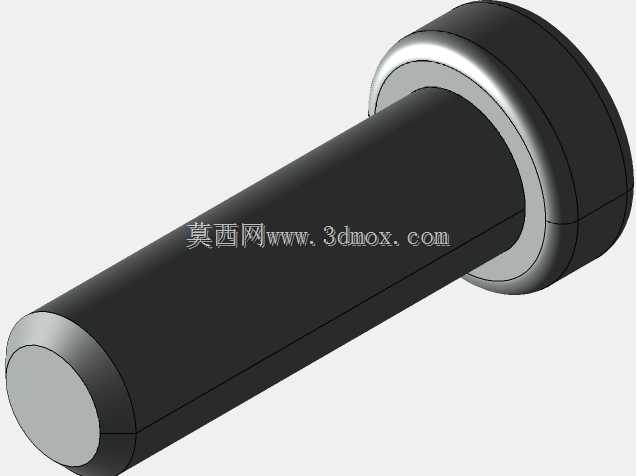

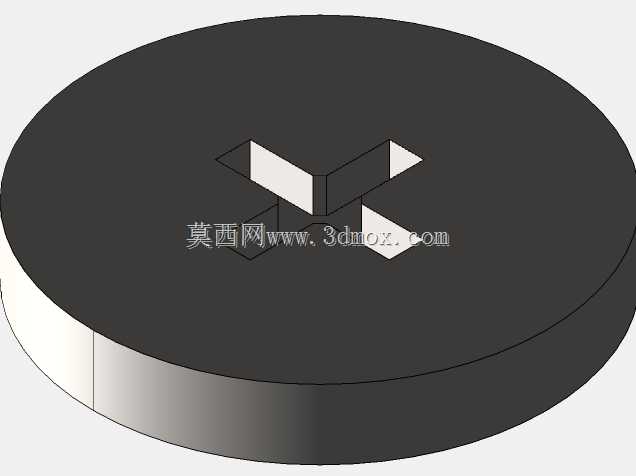

　　装配边界还需考虑维护场景。数显卡尺的电池仓通常位于显示壳体侧面或后盖，模型若要表达完整产品，应预留电池盖开启空间，不能让后盖紧贴相邻零件。尺框锁紧螺钉、滚轮微调区和拇指推槽也属于操作高频部位，位置应符合人手自然动作：拇指推动尺框滑移，食指或拇指辅助锁紧，视线落在显示屏与测量爪之间。通过这些结构关系的还原，作品不仅呈现卡尺外观，也能让结构设计者理解量具在真实加工、检验和装配环境中的使用约束。
