数显游标卡尺便携防护收纳盒

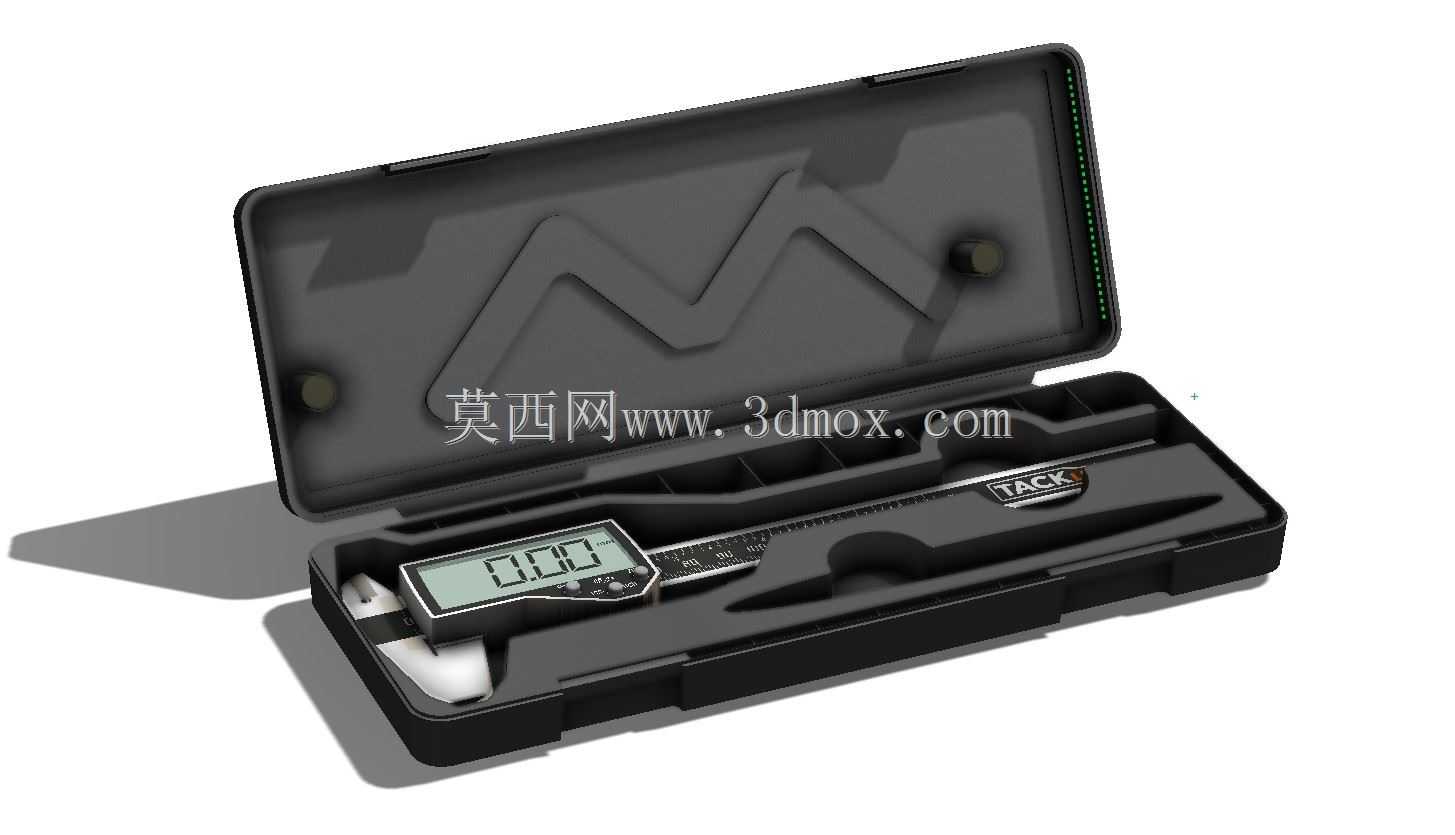

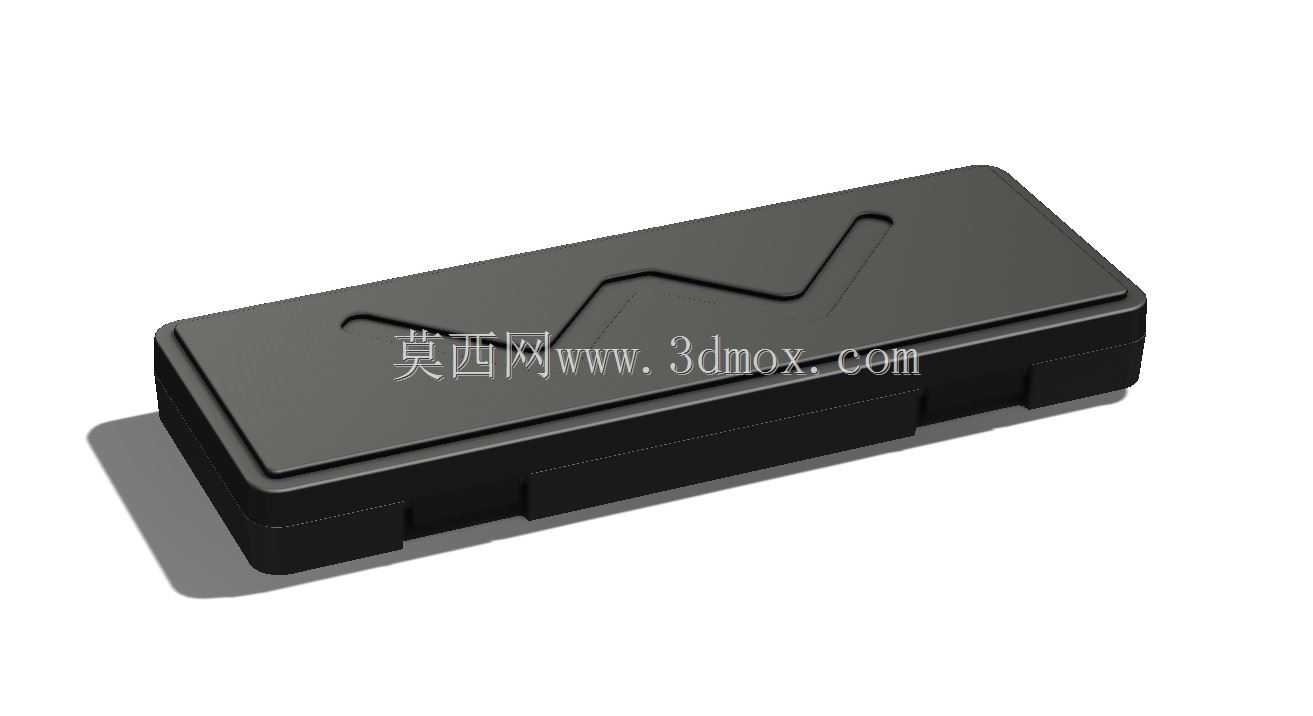

　　该模型围绕车间、检验室和外出测量场景中数显游标卡尺的携带与防护需求展开，主体为翻盖式塑料收纳盒，内部按照卡尺长条形轮廓设置定位槽，可同时容纳尺身、显示屏、测量爪和深度杆等部位。盒体外形采用窄长矩形布局，边角做圆弧过渡，盖体闭合后通过前端卡扣形成约束，避免量具在工具箱、抽屉或运输包中晃动。

　　从实际使用角度看，游标卡尺属于高频取用的精密量具，直接散放在机床旁、装配台或工具柜内时，测量爪容易与扳手、螺钉、毛坯件发生磕碰，尺身刻度和电子显示区域也可能受到切屑、油污影响。该收纳盒的作用并不是单纯盛装，而是通过成型内衬把卡尺固定在确定位置：测量爪区域预留较深凹槽，显示屏位置留出避让空间，尺身中段设置承托筋，尾部深度杆附近增加限位，使盒盖合上后卡尺不会沿长度方向窜动，也不会在翻转时压到显示模块。

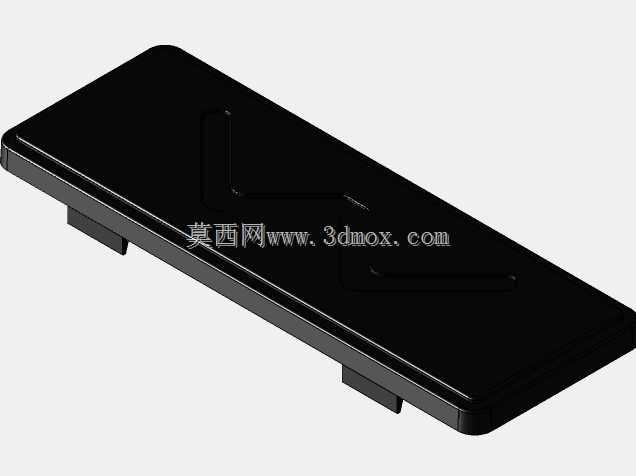

　　盒盖内侧的折线形加强结构是外观与刚度结合的部分。塑料盒壁厚通常较薄，若盖面做成完全平板，受按压或堆叠时容易出现凹陷，长期开合后也可能在铰链附近产生变形。模型中盖内布置连续起伏的加强筋，既提高盖体抗弯能力，也让内表面形成与模具脱模方向一致的结构特征。盒底外缘设置围边和局部加强块，能够在放置于工作台时增加支撑面积，减少盒体因局部受力而产生翘曲。

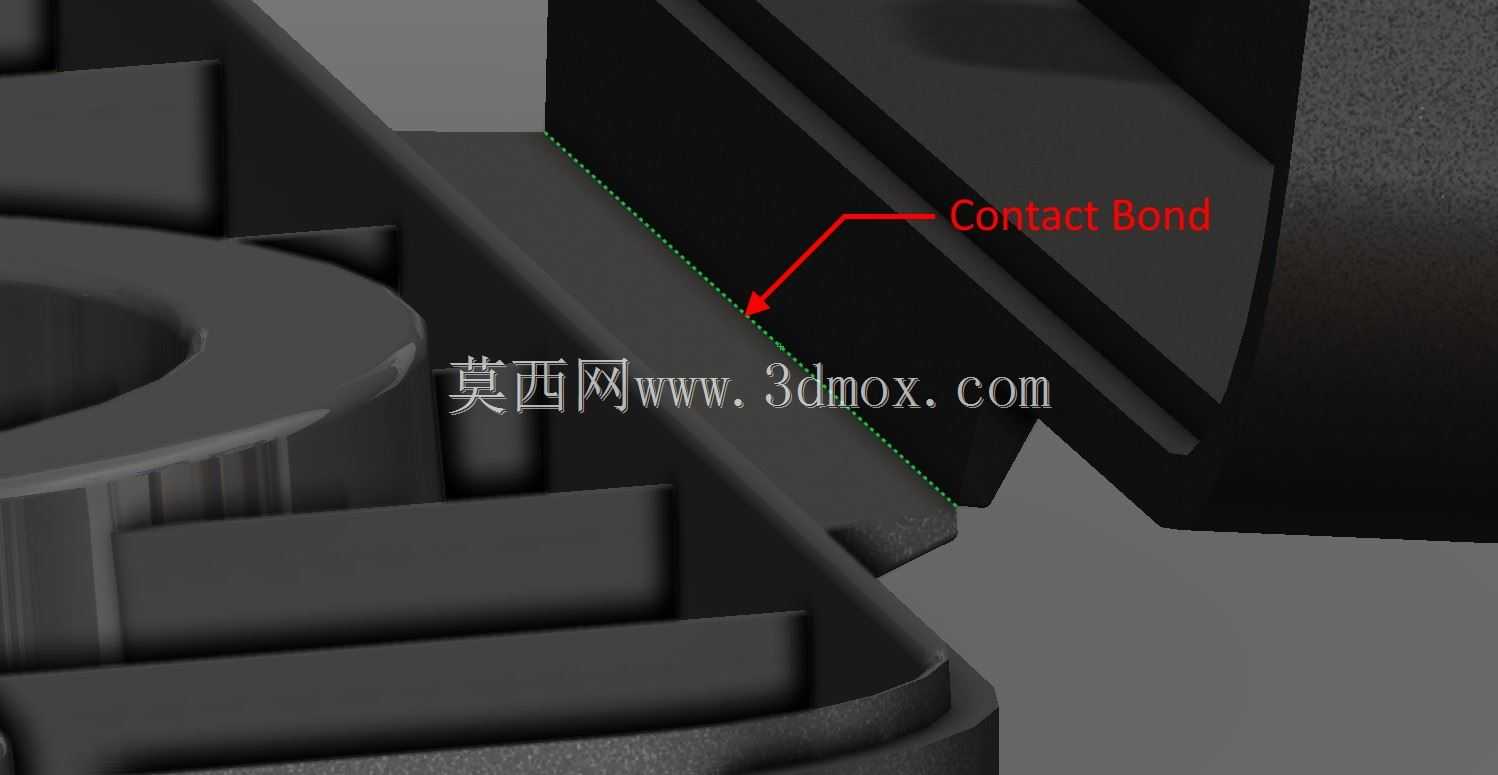

　　收纳盒的开合关系按照常见塑料量具盒逻辑处理：后侧为一体铰接区域，前侧设置卡扣位，盖体翻开后可暴露完整取放空间。内衬并不依赖额外软质垫材，而是通过塑料型腔本身形成仿形支撑，这种方式适合注塑成型，零件数量少，清洁也方便。对于需要在加工现场反复使用的量具，盒内油污和铁屑可直接擦拭，槽位边缘的圆角设计能够减少脏物积聚，也避免取放卡尺时刮伤尺身。

　　尺寸边界方面，盒体长度依据卡尺整体展开后的收纳姿态确定，重点保证测量爪尖端不与盒壁硬接触，尾部不顶住铰链；宽度方向以显示屏和尺身最大投影为基准，并在两侧保留手指取放间隙；高度方向则分为尺身容纳区、盖体避让区和闭合扣合区，防止盒盖压到电子屏表面。模型中卡尺卧放于槽内，显示面朝上，使用者打开盒盖后可直接识别量具状态，不需要反复调整方向。

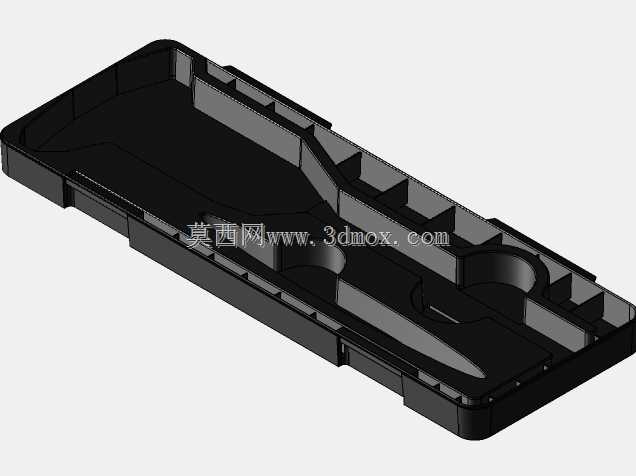

　　结构设计上，盒体底部和内衬承托面之间形成多个空腔，既能减轻塑料用量，也能在受到轻微冲击时提供变形余量。定位槽并非整条等宽，而是在卡尺头部、滑块、尾部等不同截面位置变化宽度和深度，使支撑点落在刚性较好的区域。测量爪附近的槽位特别加深并设置侧向挡边，因为这一部位最怕侧向撞击；显示屏周围则采用低接触设计，只在周边限位，避免面压。

　　在模具制造视角下，该类盒体适合上下分模，外表面保持简洁，内侧加强筋和收纳槽沿开模方向布置，卡扣位置需要关注拔模斜度和根部圆角。若后续投入量产，材料可选用具备一定韧性和耐油性的工程塑料，盒体边缘做加厚处理，铰链区通过圆角降低应力集中。模型把盒体、盖体、卡扣、内衬槽以及卡尺占位关系完整表达，可用于量具包装结构评审、注塑件结构教学、工具箱配套设计和检测工位器具规划。
