轻量化电动越野摩托整车结构设计

　　这套两轮电动越野载具的结构方案，核心面向非铺装路面短途通行、户外场地骑行、园区巡检代步以及小众定制化整车开发场景，区别于常规城市通勤踏板车型，整体架构围绕低自重、高通过性、模块化装配三个核心目标搭建，没有沿用传统燃油摩托的发动机挂载布局，而是把动力单元、储能模块、承载车架做了高度整合。

　　从实际使用维度看，这款车型不需要配套燃油供给、排气散热、离合变速等复杂附属结构，动力输出特性更贴合越野场景下的低扭需求，起步扭矩响应直接，没有内燃机的转速区间限制，在林间小道、工地临时便道、山地休闲骑行路线中，能够减少骑手的操作复杂度，同时整车运行噪音极低，也适用于景区内部巡逻、厂区物料短途转运、封闭园区安保巡查这类对噪音敏感的作业场景。

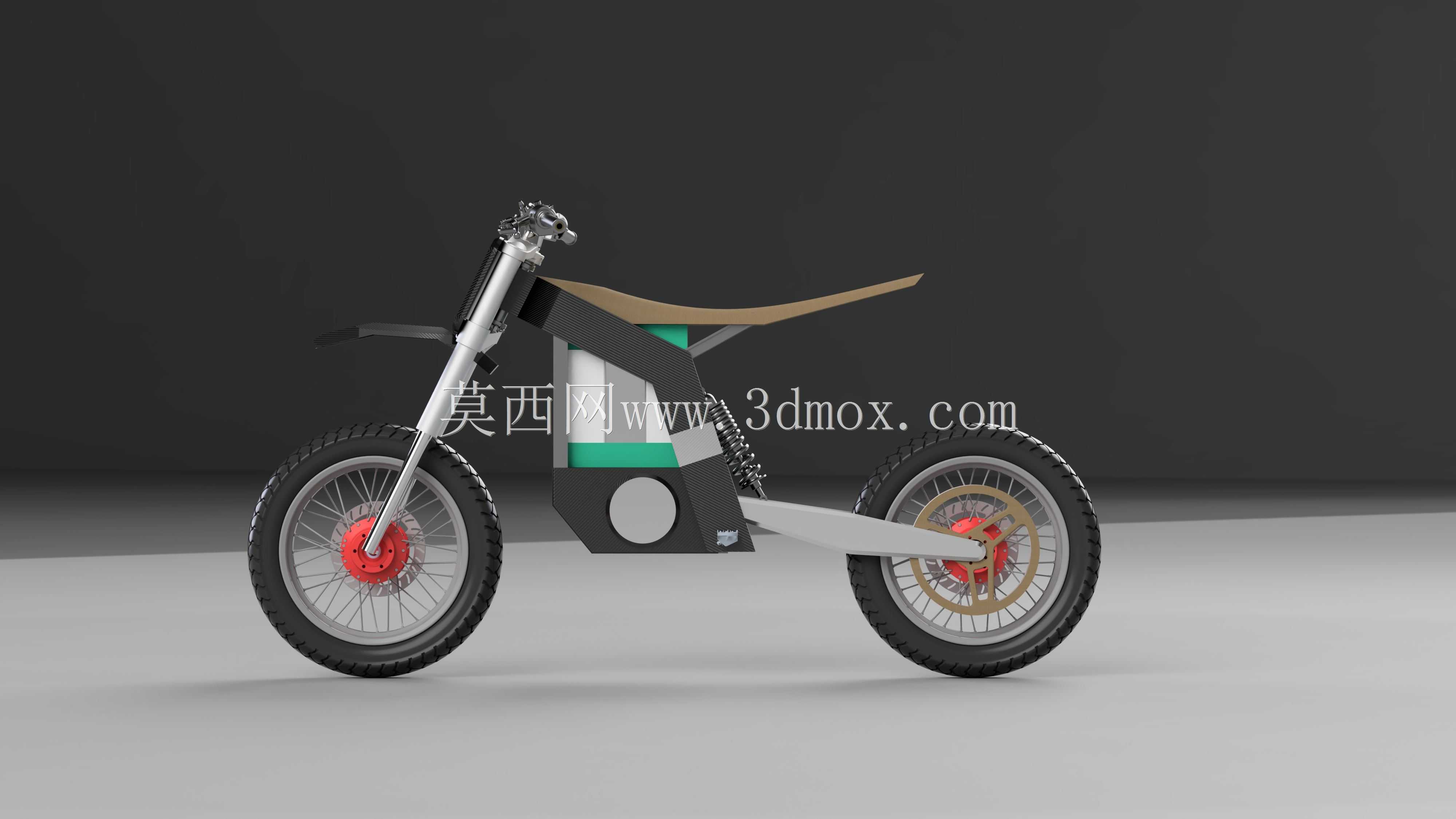

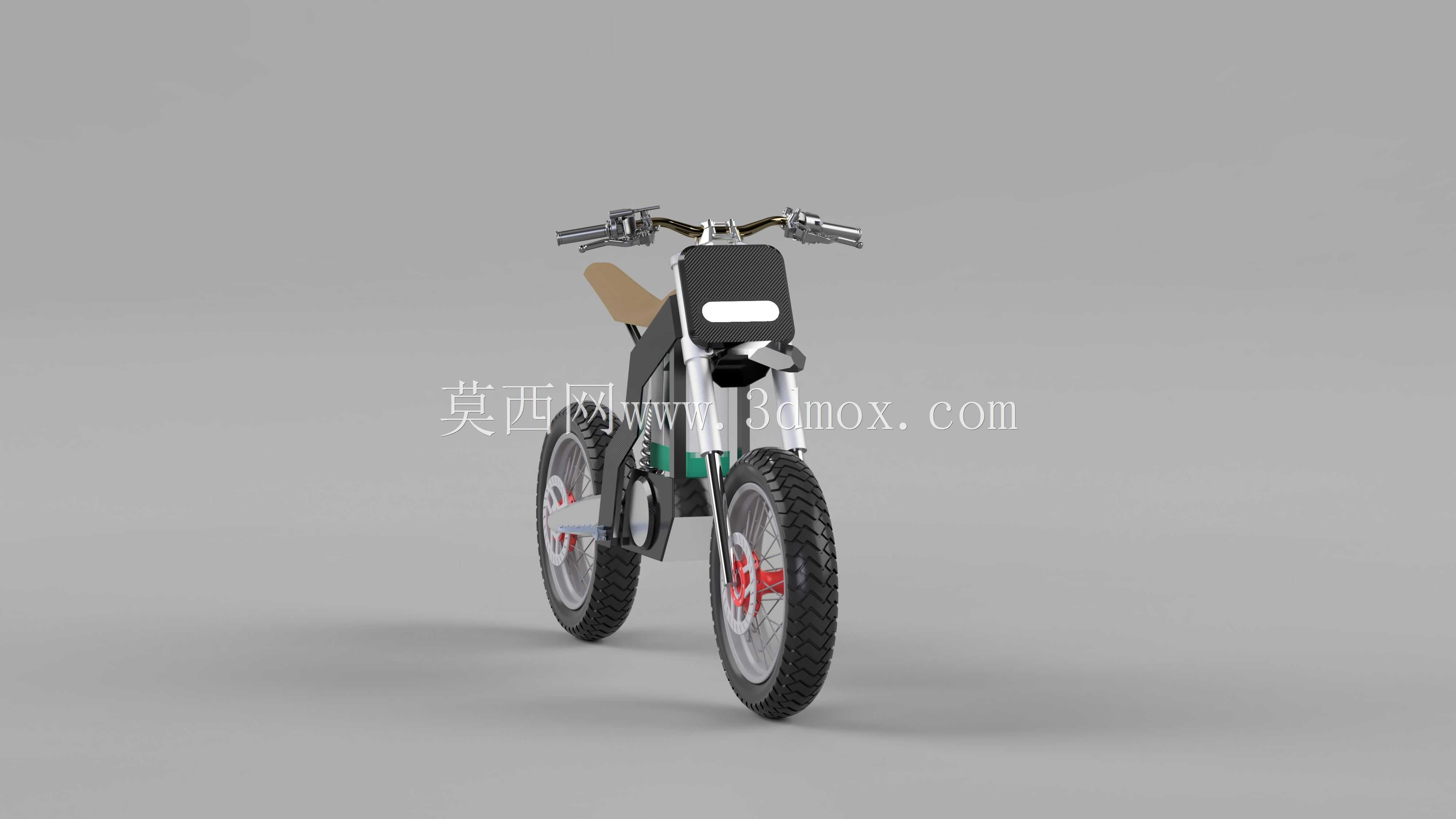

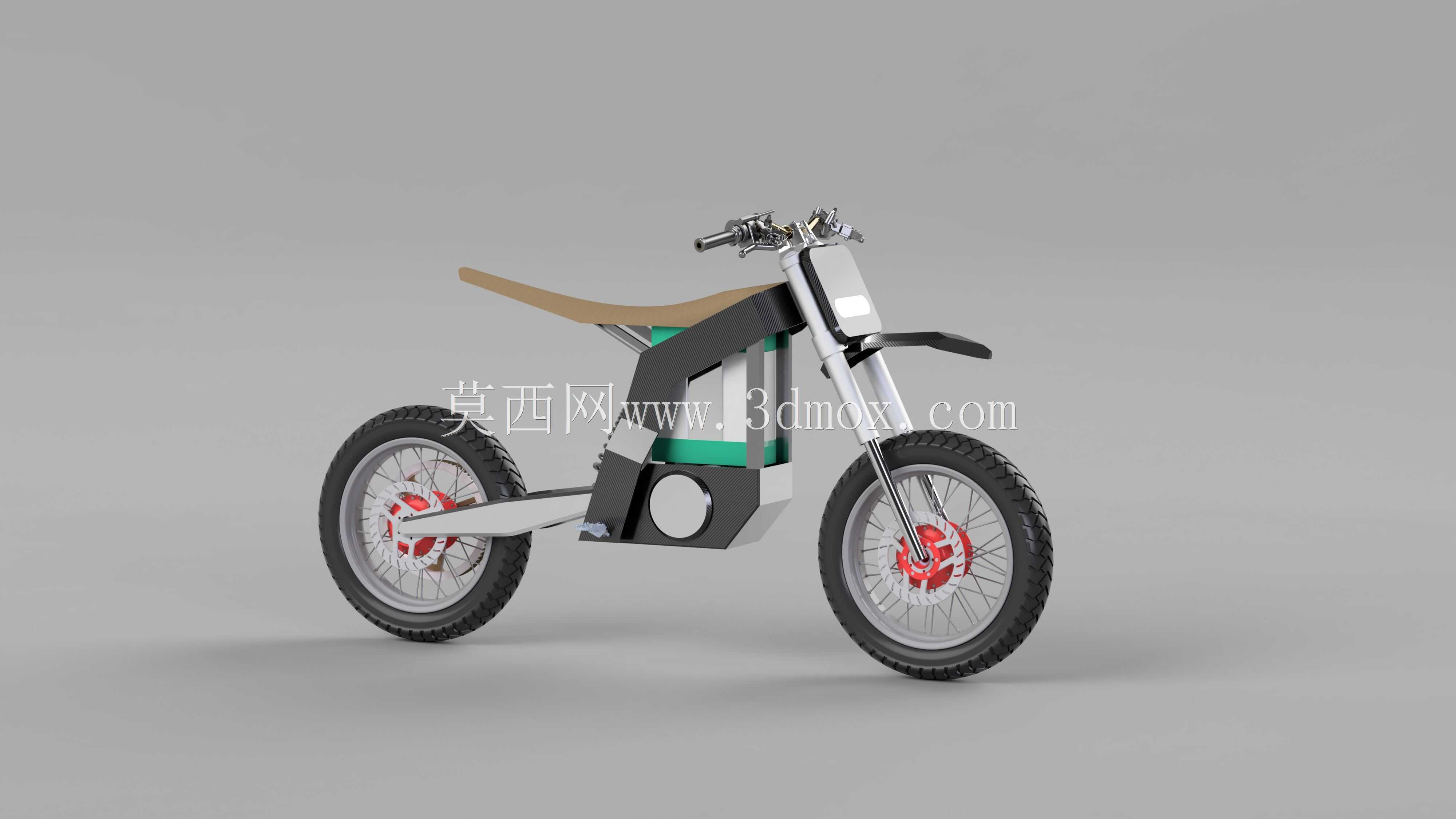

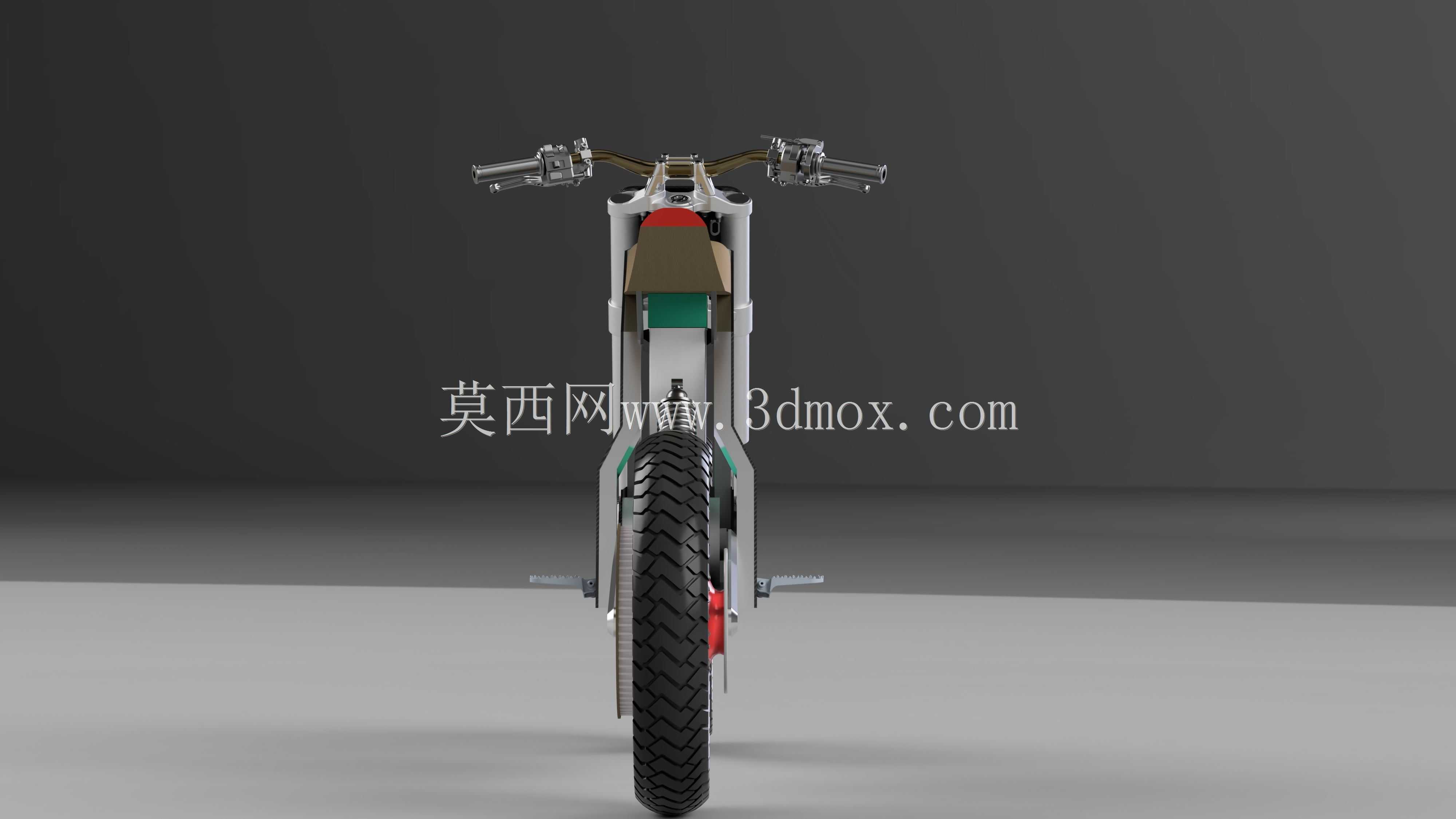

　　结构设计层面，整车采用桁架式一体化主车架作为核心承载基体，没有采用传统钢管弯焊的冗余布局，车架主体轮廓直接匹配储能电池包的外形边界，把电池舱作为车架受力的一部分，而非额外挂载的独立附件，这种设计思路能够在保证车架扭转刚度的前提下，大幅削减多余管材的重量。前悬架采用长行程正置前叉结构，转向立管的倾角经过适配越野轮组的通过性设定，前叉上下联板同时集成前挡泥板、前灯安装位与车把转向支座，不需要额外焊接附属支架，减少了装配零件数量。后悬架采用单枪中置减震布局，减震器上端铰接在主车架后上部的安装座，下端连接后摇臂的中部铰接点，后摇臂采用双侧板式镂空结构，既能够承受后轮驱动的冲击载荷，也能避开后轮高速运转时的干涉边界。

　　行走部分的配置完全围绕非铺装路面需求设定，前后轮均采用深胎纹越野轮胎，轮辐为钢丝辐条搭配金属轮毂的结构，能够在颠簸冲击下产生微量形变吸能，避免一体式铸铝轮圈在硬冲击下开裂的问题。前后轮均配置盘式制动结构，前制动卡钳直接固定在前叉下端的安装凸台上，制动盘与轮毂同轴定位，后制动卡钳挂载在后摇臂末端的支座上，制动管路沿车架内侧走线，全程避开轮胎跳动、转向摆动的运动包络，不会出现骑行过程中管路摩擦剐蹭的问题。

　　人机交互部分的布局也做了针对性优化，车把采用高位越野把设计，骑手站立骑行时手臂能够自然舒展，坐垫采用狭长的一体式造型，表面轮廓贴合骑行时的重心移动轨迹，既可以满足坐姿长途骑行的支撑需求，也不会干扰骑手在越野过程中前后转移重心。脚踏位置设置在车架下部两侧，离地高度预留了足够的越野通过间隙，避免经过凸起路面时脚踏触地磕碰。

　　整车的外形尺寸边界围绕轻型越野载具的通用规范设定，轴距控制在紧凑区间，转弯半径远小于同级别燃油越野摩托，狭窄林间路径掉头、穿行的灵活性更强。离地间隙参照越野场地的障碍高度设计，电池舱底部设置有加厚的防护护板，能够抵御路面飞石、凸起土坡的直接撞击。所有零部件的安装边界都在三维建模阶段做了全运动干涉校验：前轮转向到左右极限角度时，前轮胎与前叉、车架立管之间预留有足够安全间隙；后减震全行程压缩时，后轮与后摇臂、车架尾部、坐垫下方结构不存在运动干涉；电池包从车架侧方即可完成拆装，不需要拆解后轮或悬架结构，日常维护、电池更换的操作空间充足。

　　动力输出部分采用轮毂直驱或者中置电机搭配传动带的布局可选，模型中完整还原了电机安装支座、传动轮的定位关系，电机控制器固定在电池舱上方的通风位置，骑行过程中迎面气流能够直接带走控制器工作产生的热量，不需要额外加装复杂的散热风扇。整车线束沿车架内腔布设，外部仅露出必要的连接接头，防水、防泥沙飞溅的防护等级更容易得到保障。

　　从结构开发的角度看，这套方案跳过了传统燃油摩托大量复杂的热力系统设计，把设计重心集中在车架刚度匹配、悬架运动调校、人机姿态优化三个核心维度，所有安装孔位、配合面都按照实际机加工、焊接装配的工艺要求做了预留，既可以作为定制化电动越野车型的开发原型，也能为两轮电动载具的轻量化结构设计提供完整的布局参考。
