复古风格电动摩托车整车结构设计

　　这套电动摩托车结构方案面向城市短途通勤、个性化改装展示以及小批量样车试制场景，整体采用复古咖啡赛车与现代电驱系统结合的布局。整车外观保留了平直鞍座、圆形前灯、外露前叉和大尺寸辐条轮毂等经典摩托车元素，同时将传统燃油动力区域替换为模块化电池组与电驱安装空间，使车身侧面呈现出简洁而有机械感的视觉效果。模型在搭建时重点处理了车架、行走系统、转向系统、电池仓、前后轮、挡泥板、座椅、车把和外观覆盖件之间的空间关系，可用于整车总布置校核、零部件干涉检查、改装方案沟通以及展示级渲染。

　　从实际用途看，该车型并不追求极端越野或高速赛道性能，而是强调低速城市道路行驶、园区代步、街区展示和定制化生产前的结构验证。前轮承担转向与主要制动负荷，后轮负责动力输出与承载，车身中部集中布置电池和电控相关部件，使质心尽量落在两轮之间，有利于低速操控和停车支撑。前悬架采用直立式伸缩叉结构，前叉管与上联板、下联板、前轮轴之间保留明确装配关系；转向柱沿车头轴线布置，车把高度较低，骑行姿态偏向前倾，符合复古街车的操控设定。

　　外形尺寸方面，整车以两轮摩托车常规比例为基础，轴距围绕中等排量街车级别展开，前后轮采用大直径宽胎配置。前轮与后轮均保留轮毂、轮胎、制动盘、辐条或轮辋细节，轮胎外径决定了离地间隙、前叉长度和后摇臂角度。设计时需要先锁定轮胎外廓，再反推前挡泥板弧度、前叉伸距、后链轮或电机安装位置以及车架下管高度。若后续进入工程样车阶段，轮轴中心距、轮胎宽度、转向极限角和侧撑展开位置都应作为硬边界进行复核，避免外观件与运动件发生碰擦。

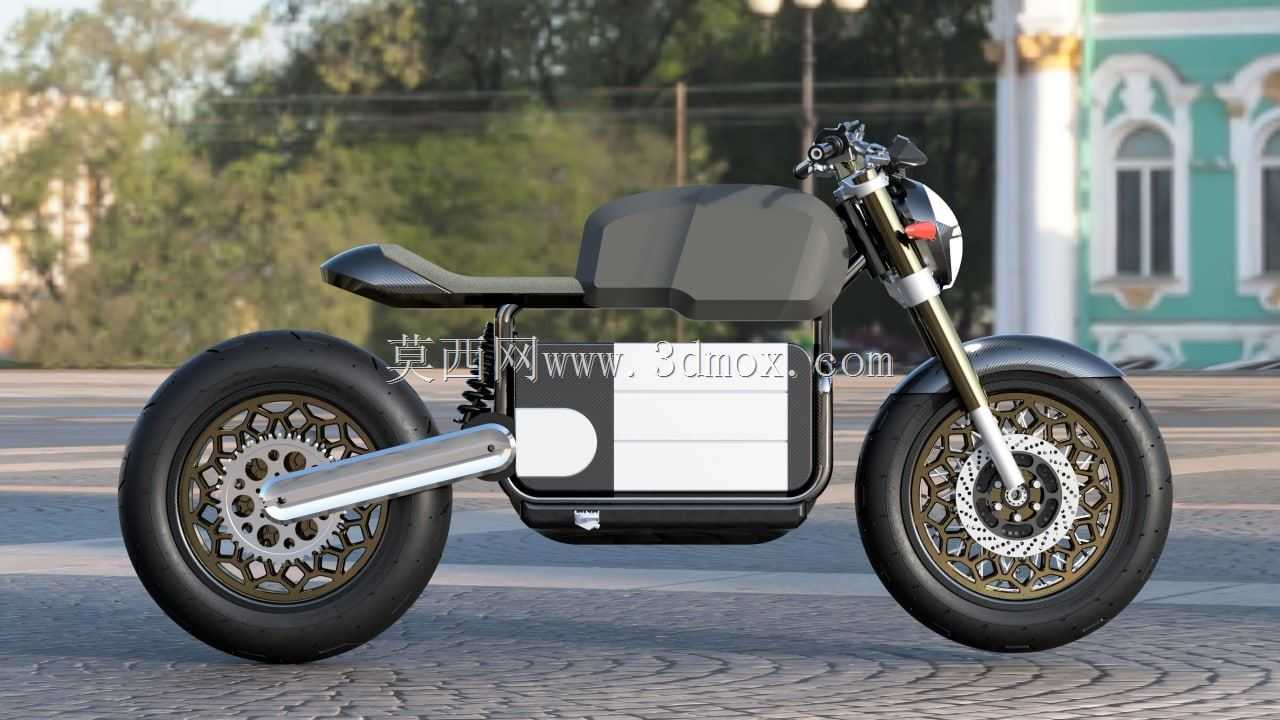

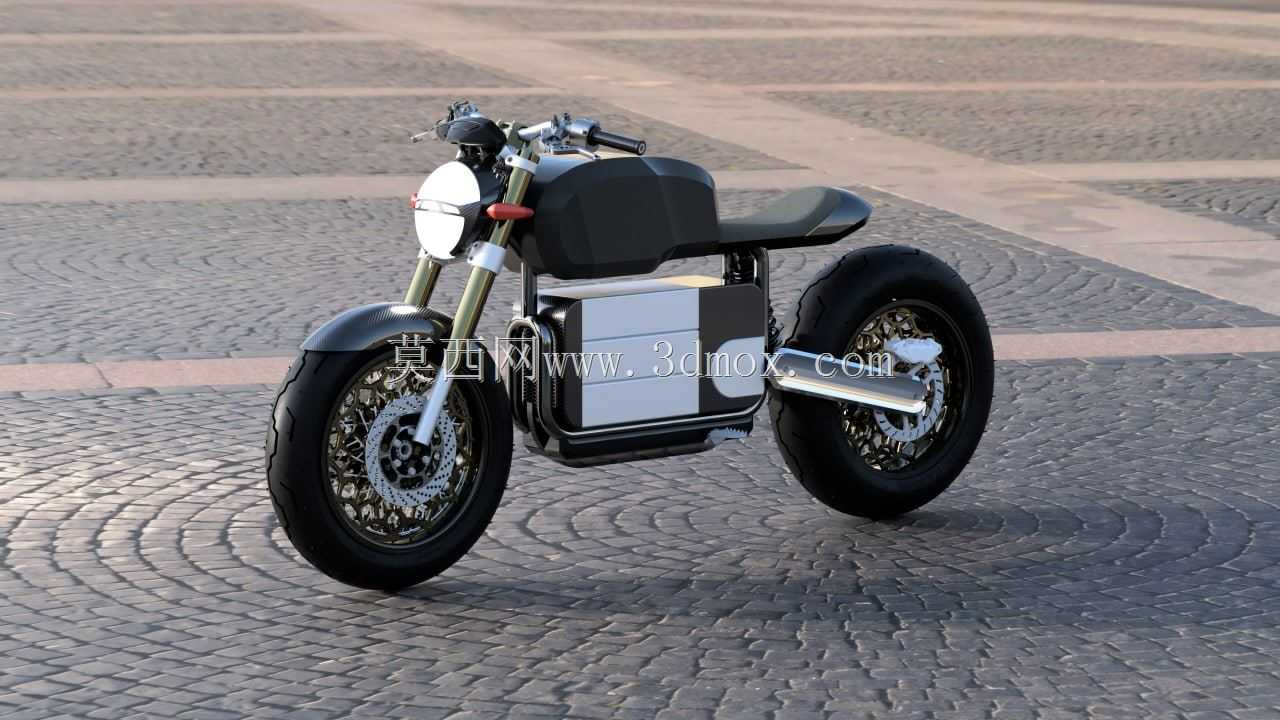

　　车架设计采用裸露钢管车架的视觉思路，主管沿油箱侧覆盖件下方延伸，后部连接座椅支撑结构，下部围绕电池包形成防护框架。电池仓位于传统发动机位置，箱体外形方正，外侧设置银色装饰面板与黑色防护边框，既方便体现电池模块的体量，也为后续拆装预留侧面操作空间。电池包上方的灰色覆盖件模拟燃油车油箱轮廓，但内部并不承担储油功能，可作为电控、线束、充电接口或装饰储物空间的布置区域。该区域与座椅、车架上管和侧盖之间需要保留维修拆卸间隙，尤其要注意电池吊装、线束走向和控制器散热面的可达性。

　　行走系统中，前后制动盘均布置在轮毂侧方，前制动盘直径较大，卡钳安装在前叉下端附近；后轮同样设置盘式制动结构，便于在电驱制动或机械制动时提供稳定阻力。轮毂采用密集辐条样式，视觉上增强定制机车质感，但在真实设计中需要关注辐条数量、编条角度、轮辋强度以及轮胎动平衡。若用于量产，辐条轮可替换为铸造轮毂，三维模型中应将轮辋、轮毂芯、制动盘和轮胎分件建立，以便后续切换供应商零件。轮胎胎面、胎侧和轮辋之间的配合尺寸需按标准轮胎轮廓校核，不能只按外观比例拉伸。

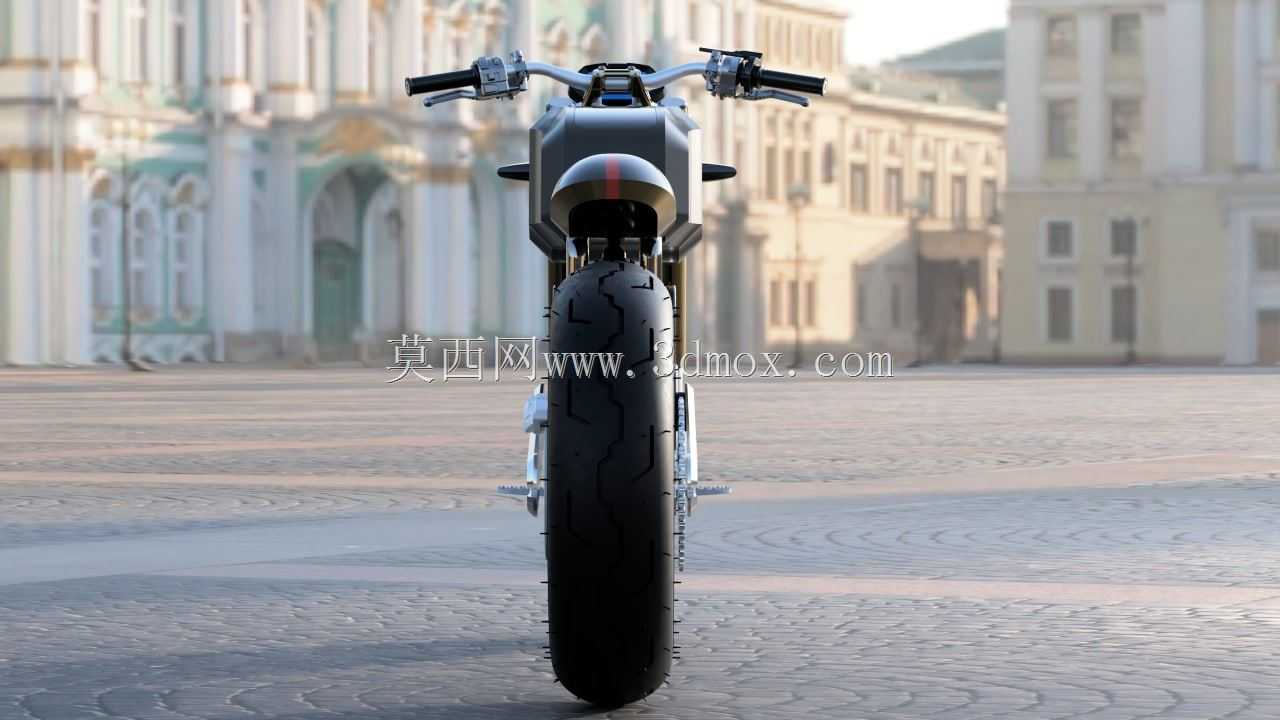

　　座椅采用细长平直的一体式坐垫，前端收窄并与油箱式覆盖件相接，后端轻微上扬，形成咖啡赛车风格。坐垫下方需要布置后车架、尾灯线束、控制器或充电模块的安装空间，因此坐垫底板不宜完全做成实心外观件。后悬架区域在车身侧部可见减震元件连接关系，设计时应明确减震器上下铰点位置，并检查减震压缩行程中后轮、后摇臂、挡泥板和车架之间的运动包络。若采用中置电机或轮毂电机，后摇臂宽度、电机外径和皮带/链条传动空间会直接影响后轮安装边界。

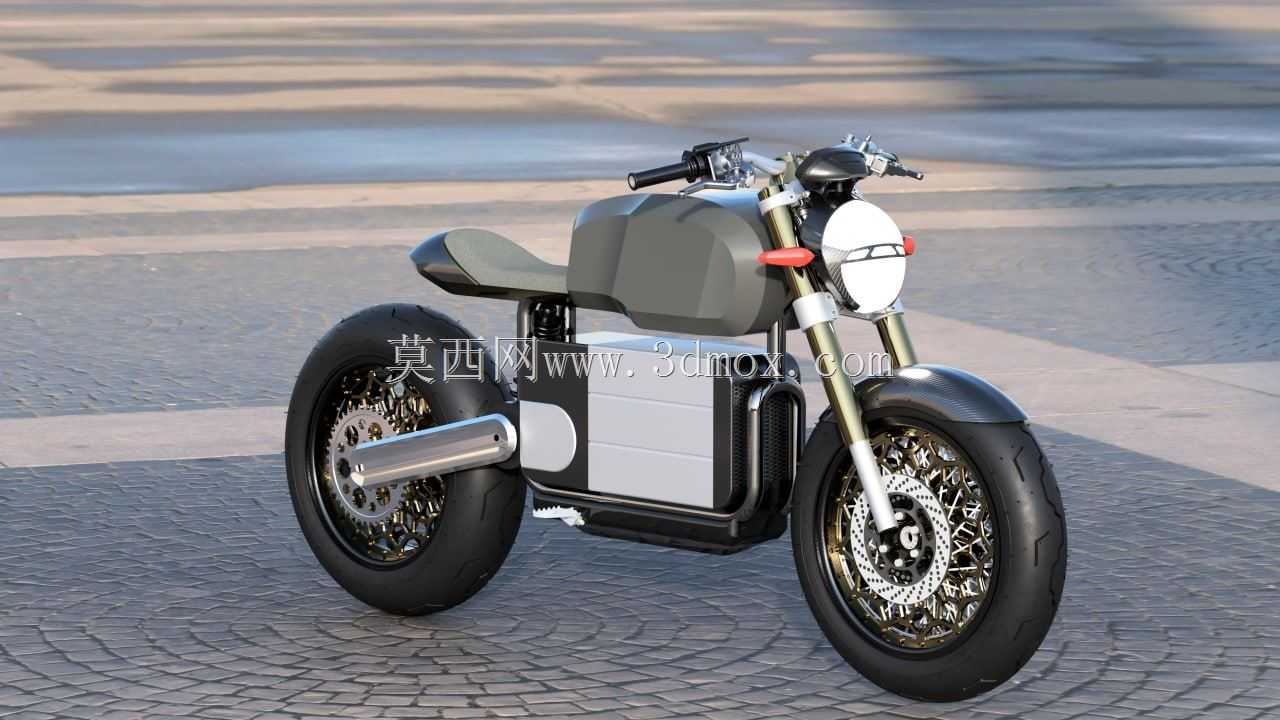

　　车头部分以圆形白色灯板作为视觉中心，前灯两侧设置红色小型转向灯，前叉上部通过联板连接车把。车把上保留刹车手柄、控制开关和仪表安装区域，虽然展示模型可简化细部零件，但总布置阶段应确认刹车主泵、线缆弯曲半径和转把空间。前挡泥板沿轮胎上轮廓布置，支架固定在前叉肩部或筒身附近，挡泥板后缘不能在悬架压缩、转向打满时接触轮胎。车头转向角还会影响线束长度和灯体与车架管的间隙，这些在外观评审中容易被忽略，却直接关系到样车装配。

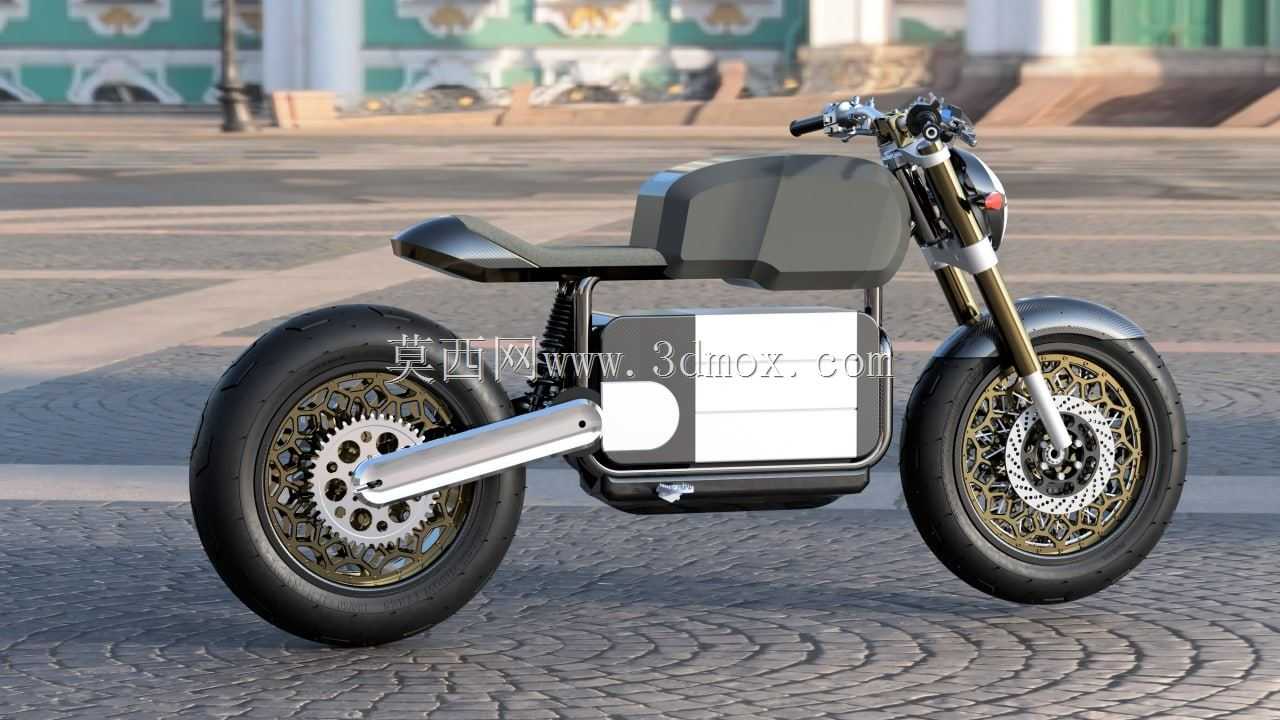

　　车身侧面的金属圆筒件模拟了传统摩托车排气管的造型语言，但在电动平台上它更多承担装饰与风格强化作用，也可根据设计需求改为工具筒、侧护杠或电池仓散热通道。若保留该零件，需要检查其与后轮、车架下管、脚踏区域和侧撑之间的距离，尤其在车辆倾倒或悬架大幅运动时不能与轮胎干涉。脚踏位置位于电池仓下方两侧，应与骑手坐姿、膝盖弯曲角度和车身宽度协同考虑；脚踏支架若突出过多，会影响低速挪车和通过狭窄路面时的安全性。

　　建模思路上，整车适合按总装部件分层处理：先建立车轮中心线、轴距、前叉倾角、座椅高度和电池包轮廓等基准，再逐步搭建车架、悬架、转向、覆盖件和附件。外形曲面不必追求复杂连续，但关键配合面要有真实厚度和安装逻辑，例如前灯外壳与支架、电池面板与框架、坐垫底板与后车架、挡泥板与支耳之间都应体现可装配关系。对于结构设计人员，该模型可作为电动两轮车总布置练习案例，用于检查零部件层级、运动间隙、人机姿态和外观分件；对于改装从业者，则可在此基础上调整电池容量、电机形式、轮毂尺寸、车把高度和覆盖件造型，形成不同风格的城市电动摩托方案。
