该结构对应紧凑型五轴联动立式加工中心,面向精密模具、航空小型结构件、医疗器械零件、复杂夹具与多面铣削工序。整机建模把加工区、防护外罩、操作单元、排屑结构、电控柜体和床身边界整合在同一装配中,适合在车间布局、产线规划、设备选型干涉检查以及机床外围自动化方案设计时作为空间参考。
从实际加工用途看,这类设备的核心价值在于一次装夹后完成多个空间角度的铣削、钻孔、镗削和轮廓加工。工件安装在双轴回转工作台上,主轴沿立式方向执行切削,转台通过摆动和旋转改变工件姿态,从而减少二次装夹带来的基准误差。对叶轮、小型壳体、模具镶件、液压阀块和复杂曲面零件而言,五轴联动能够缩短工艺链,也能让刀具以更合理的角度接近深腔或侧壁,避免三轴加工中频繁使用加长刀具造成的颤振。

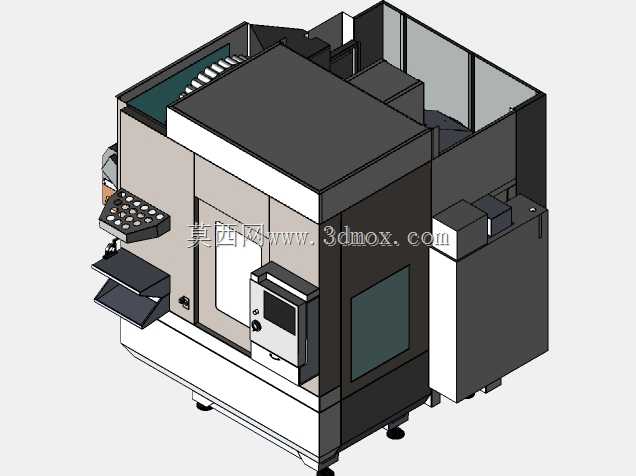

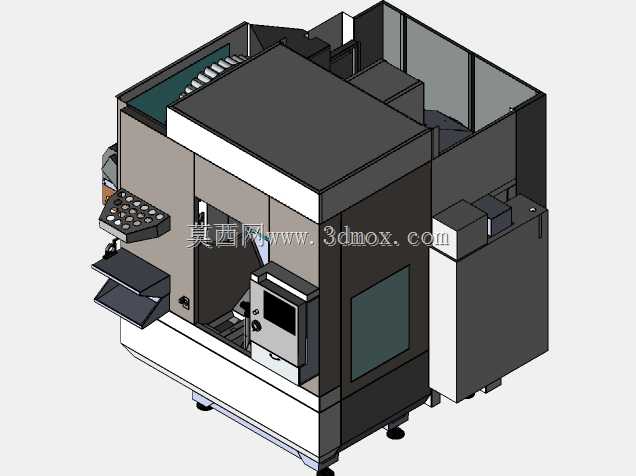

结构布置上,模型前部保留了操作者接近加工区的门体和观察窗,侧边设置悬挂式操作面板,面板位置符合人员站立调试时的观察与操作范围。顶部和后侧的封闭罩壳用于阻挡切削液、切屑和油雾飞溅,罩壳内部留出刀具运动、工件装卸和维护开门的安全距离。右侧柜体区域集中布置电气与辅助系统,外形方正,便于与整机防护体连接,也为现场检修留出侧向通道。床身底部设置调平支撑点,安装时需要按照地基承载图确认地面水平度、垫铁位置和排屑器避让空间。
紧凑化设计是该类机型的重要思路。相较行程更大的五轴设备,它在保证五轴加工能力的同时压缩占地宽度和深度,使中小型车间能够在有限面积内布置多台设备,或者为机器人上下料、托盘交换和物料输送预留周边空间。建模时可以看到外罩轮廓并非单纯包裹机床,而是围绕运动极限、开门轨迹、操作视线和维护拆卸范围进行收束:加工区上方保留主轴头上下运动空间,后侧容纳防护与管线,前部开口服务于工件吊装和日常观察,侧向面板则避免占用正前方装卸区域。
在产线应用中,设备边界不能只按外形长宽估算。布置时应校核前门开启半径、操作面板旋转范围、顶部吊装或检修高度、后侧电气柜散热距离、左侧或右侧排屑装置接出方向,以及叉车搬运时的通道宽度。若配机械臂自动上下料,还需结合工作台中心高度、防护门开口、夹具厚度和工件最大回转直径,确认机器人取放姿态不会与门框、刀具或主轴头发生干涉。模型将这些外部轮廓完整表达,有利于在三维工厂设计中提前发现空间冲突。
切削功能方面,立式主轴适合平面、型腔、孔系和三维曲面加工,五轴转台则承担角度定位与联动插补。粗加工时,封闭防护和床身刚性决定切削液回收与切屑排出效率;精加工时,转台定位精度、主轴跳动和刀具悬伸共同影响表面质量。针对小批量多品种零件,设备可通过工装快换、零点定位和离线编程缩短换型时间;针对批量零件,则可与自动门、机器人、料库和在线检测单元组成柔性加工单元。
整机外形采用阶梯式罩壳和深色防护面板,前部观察窗用于观察切削状态,顶部封闭结构减少油雾外逸。模型细节中包含操作按钮站、门把手、观察窗、柜体接缝、底部支脚和外部附件位置,能够支持外观方案评审、人机工程检查和外围管线布置。对结构设计人员而言,可据此反推防护罩钣金分块、门框密封、检修盖板、切削液回流和排屑路径;对自动化集成人员而言,则可直接用于设备占位、安全围栏距离、上下料节拍仿真和人员通道规划。
安装边界还应考虑公用工程接口。机床就位前需确认电力进线、气源、切削液补充、排屑车停放位置和油雾收集器安装空间;底部支撑区域应避开地沟或薄弱地面,后侧与墙面保留散热和维修距离,前方除工件装卸空间外,还要预留刀柄、夹具和检具的临时放置区域。整机模型把这些工程约束通过实体轮廓体现出来,使设备不再是孤立的加工主机,而是可放入真实车间环境进行协同设计的完整制造单元。
