航拍无人机硬质PETG机身升降承载结构

　　这套硬质PETG印花结构面向小型航拍无人机的机身承载与机载升降安装场景，主要解决飞行平台在挂载相机、图传模块或小型拍摄附件时，安装位刚性不足、拆装边界不统一以及落地冲击后局部变形的问题。结构件采用刚性细丝成形思路，材料可覆盖ABS、PETG、尼龙等常见工程耗材，其中PETG在层间结合、抗脆裂和打印稳定性之间取得较好平衡，适合制作需要承受反复装配应力的支架类零件。

　　从实际用途看，该组零件并非单一装饰件，而是围绕无人机机身、相机挂载和升降动作布置的一套功能结构。零件外形需要避让螺旋桨旋转区域，同时为相机、云台或升降执行件留出运动空间。设计时不能只追求外观完整，还要关注打印方向：所有关键承载面应尽量在无支撑条件下成形，避免支撑去除后在受力区域留下粗糙断面。层纹方向若与主要弯曲载荷垂直，支架在着陆振动或挂载拉扯时更容易出现层间开裂，因此建模阶段就要把筋板走向、孔位轴线和安装基面统一考虑。

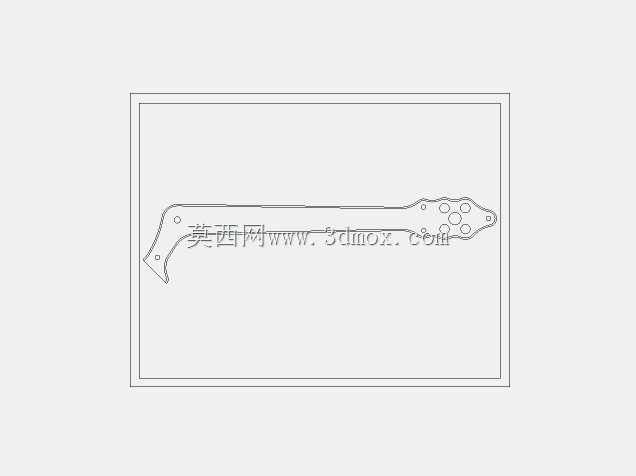

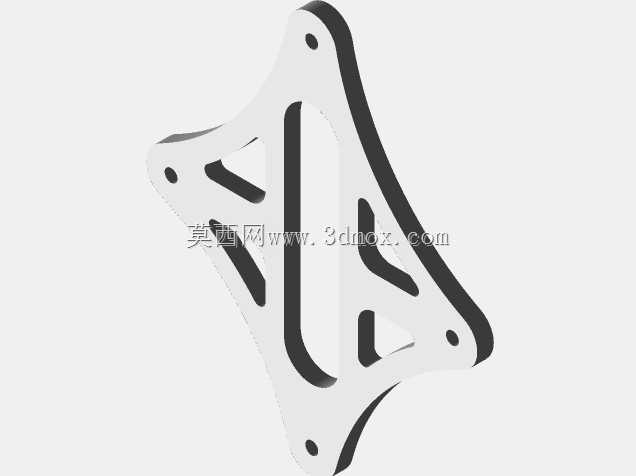

　　结构布局上，升降架承担把机载部件从机身低位抬升至工作位的导向与支撑作用。两侧支撑臂应保持对称，安装孔间距决定了与机身中心架的配合边界；端部连接位需要预留紧固件压紧区域，不能让螺孔过于靠近薄壁边缘。相机相关接口则要控制镜头视场遮挡，支架前缘不能进入拍摄画面，同时保证模块重心尽量靠近无人机主轴，以减少偏航和俯仰时的附加力矩。

　　外形尺寸方面，这类小型无人机支架通常采用薄板加局部加强筋的组合，薄壁区域负责减重，孔位周围通过加厚凸台承受锁紧力。安装边界要同时核对三类空间：一是机臂与电机座的干涉距离，二是相机下降或抬升时的行程范围，三是着陆瞬间脚垫、支架和地面之间的安全间隙。若升降件带有翻转或直线移动，导向段应设置足够的接触长度，避免运动过程中出现卡滞。

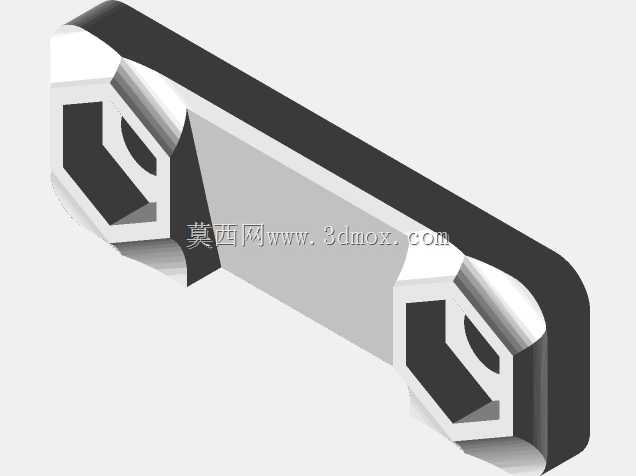

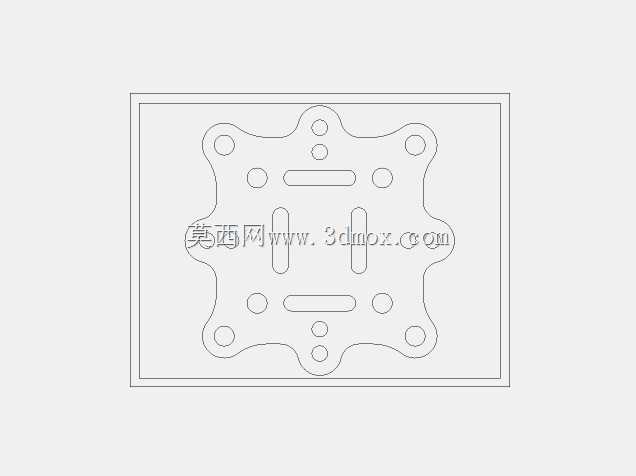

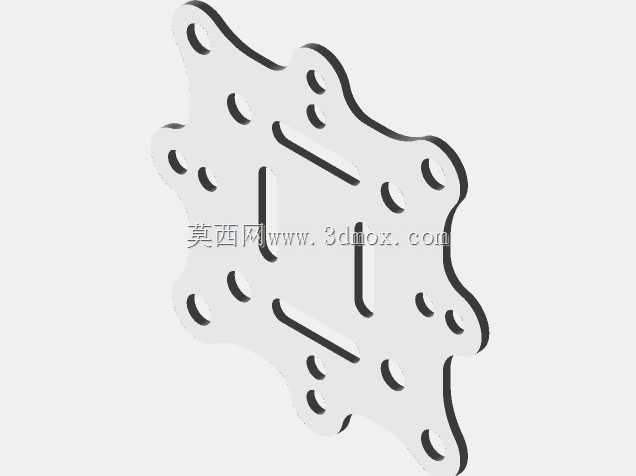

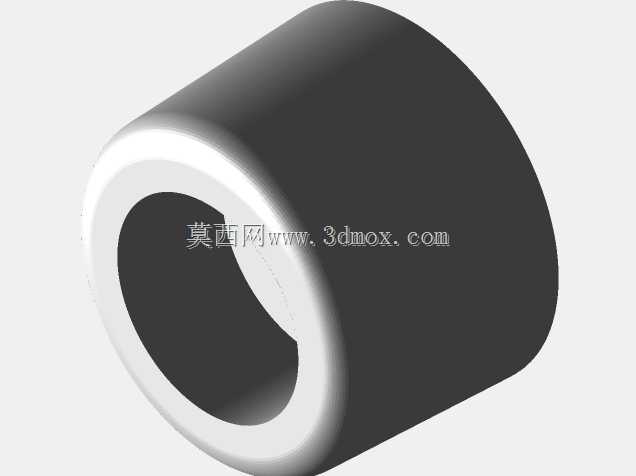

　　建模时可将整体拆分为左右对称件、中部连接件和挂载座，便于单独更换易损部位。受力较大的拐角采用连续过渡，不建议在弯折处突然收薄；需要频繁拆装的位置可增加金属衬套或扩大压紧面。对于尼龙等韧性材料，可适当利用其抗冲击特性；对于ABS或PETG，则应重视层间强度和热变形影响。整套结构的核心不在于复杂曲面，而在于把打印工艺方向、飞行载荷路径、相机避让边界和备件互换性统一到同一套三维结构中。
