老式皮卡梯形承载车架底盘结构

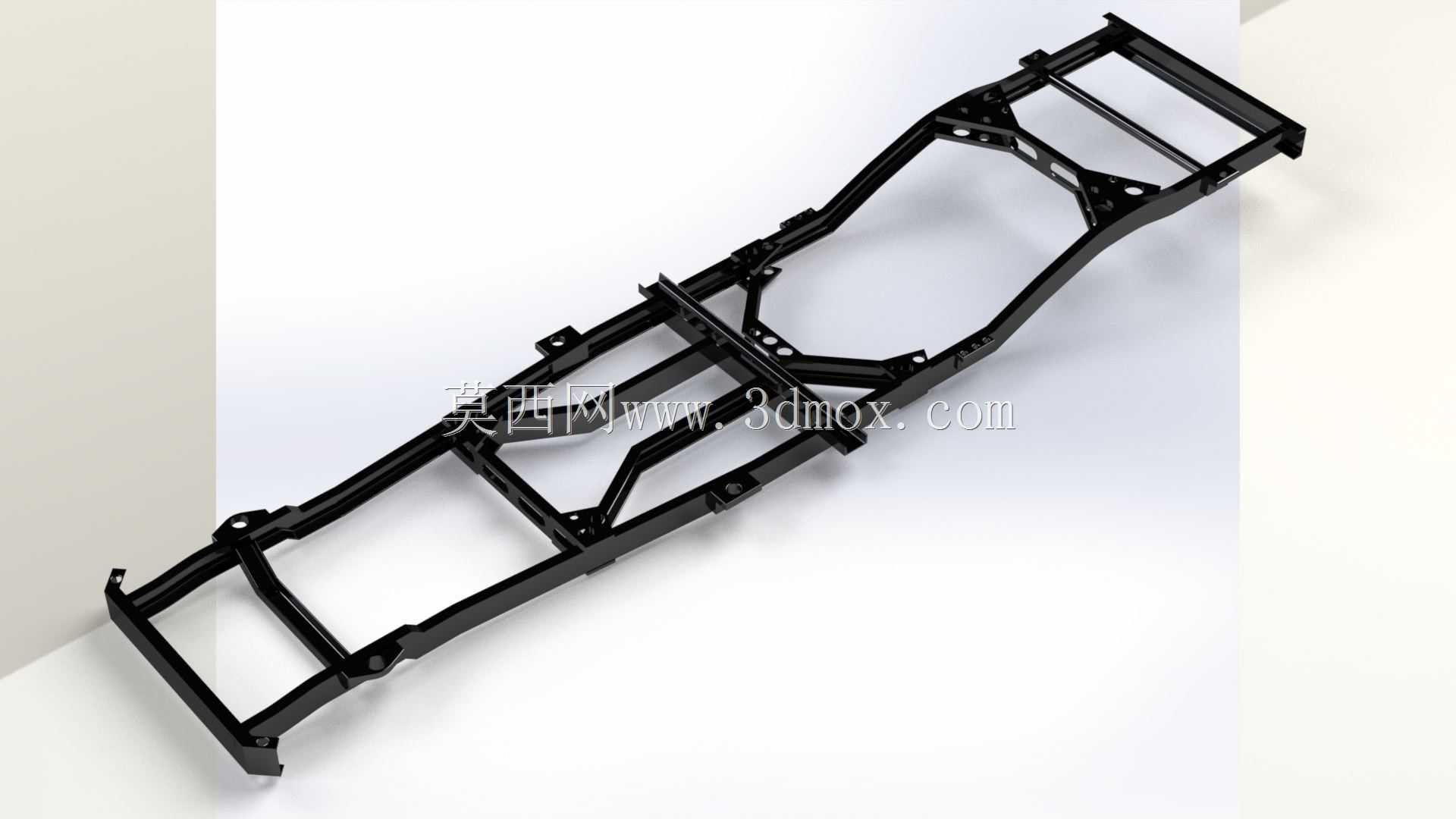

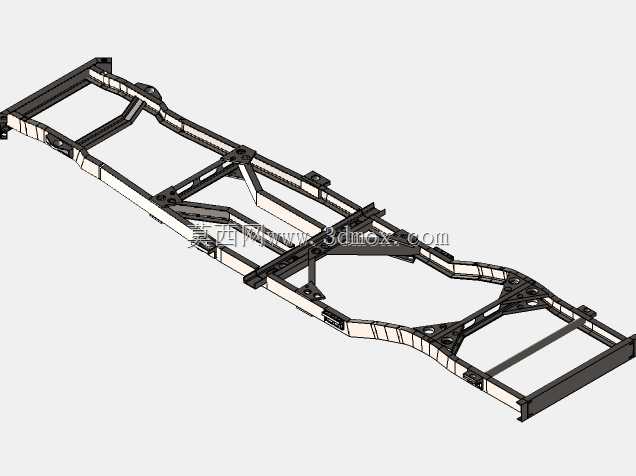

　　这套车架结构面向老式皮卡的整车承载需求搭建，主体采用两根纵梁贯穿前后、多道横梁横向连接的梯形布局，是皮卡类车型最经典的非承载式底盘骨架形式。从实际装车场景来看，这类车架需要承担整车上装、货厢载荷、动力总成、悬架系统以及行驶过程中路面传递的全部冲击，在非铺装路面、重载货运、越野通行等工况下，车架的刚度与强度直接决定整车的可靠性。

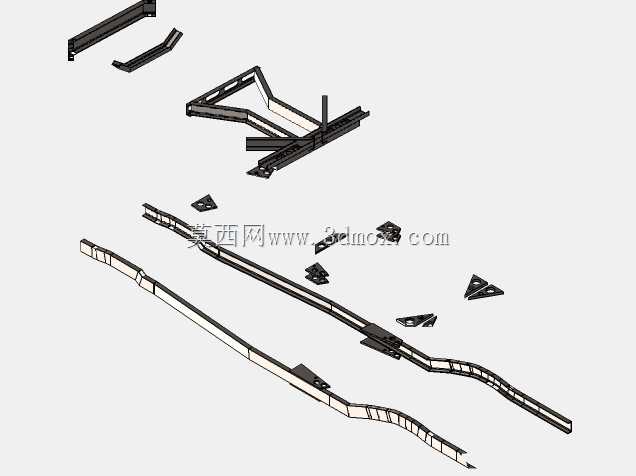

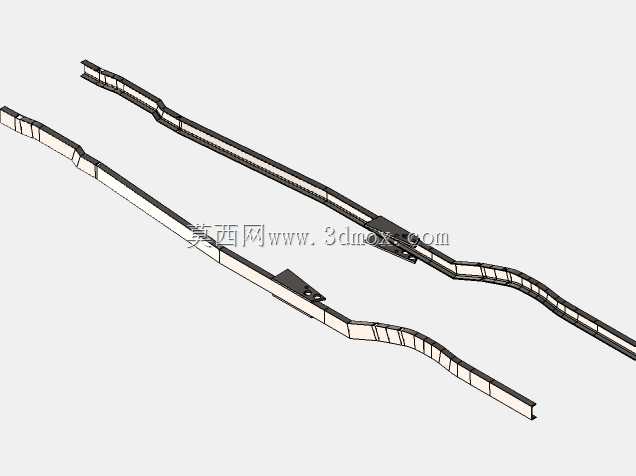

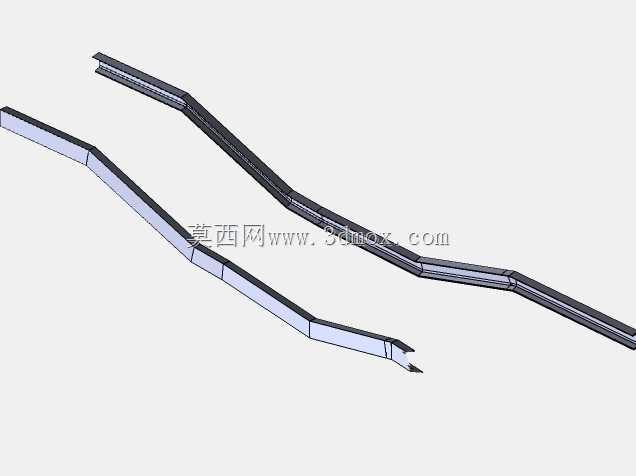

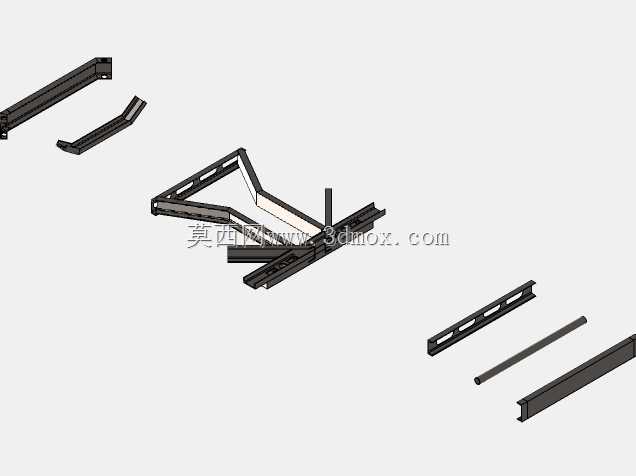

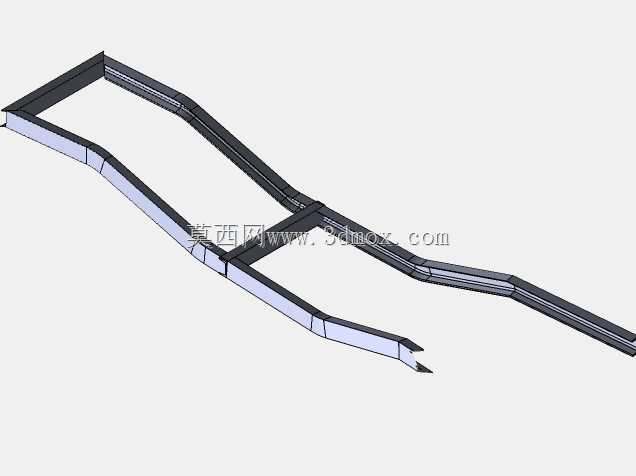

　　从结构设计思路来看，纵梁采用变截面弯折成型的槽型断面，沿车身纵向呈现前窄后宽的布置趋势：前段收窄的尺寸可以给转向机构、发动机舱周边部件留出安装空间，中段对应驾驶室与货厢衔接的区域，纵梁间距逐步拓宽，既可以避让传动轴、排气系统的走线路径，也能让货厢的支撑跨度更均匀，后段宽度进一步匹配后悬架、后桥的安装点位，保证后轮跳动时不会与纵梁发生运动干涉。横梁并非等距均匀布置，而是根据载荷集中区域针对性排布：前悬架安装点附近设置加强横梁，用来分散前轮制动、转向带来的横向力矩；驾驶室下方的横梁兼顾车身悬置的安装基准，预留的安装面可以直接固定驾驶室支撑胶垫；货厢区域的横梁间距适配货厢底板的支撑需求，避免重载时货厢底板出现局部凹陷；后段靠近后桥的位置额外设置斜向加强撑，把后钢板弹簧或者螺旋悬架传递的垂向载荷分散到两侧纵梁上，避免纵梁局部出现应力集中。

　　从安装边界来看，车架前端预留了保险杠、前悬置、转向机的安装孔位，孔位的同轴度、平面度都按照整车装配基准做了对齐，前纵梁的端头造型也考虑了碰撞吸能的弯折引导，正面受冲击时可以按照预设路径溃缩，减少乘员舱的侵入量。车架中段的侧面预留了燃油箱固定支架、制动管路、线束的安装点位，底盘管线可以沿着纵梁内侧的预留空间排布，远离路面飞溅的碎石与积水。后段车架的尾梁预留了拖挂装置、后保险杠的安装接口，满足皮卡拖挂小型设备、房车的使用需求。

　　在功能特性上，这套梯形车架的扭转刚度经过针对性匹配：非承载式车身不需要驾驶室承担结构载荷，所有路面带来的车架扭转变形都由骨架本身吸收，在交叉轴工况下，车轮可以获得更大的跳动行程，轮胎贴地性更好，这也是老式皮卡兼顾货运与越野能力的核心基础。纵梁上的各类安装支座都和梁体做了一体化贴合设计，悬架支座、车身悬置座的贴合面都预留了足够的接触面积，避免局部压强过大导致连接松动。整个车架的外轮廓完全贴合老式皮卡的底盘布置边界，没有突出于车身下护板的多余结构，最小离地间隙满足非铺装路面的通过性要求，同时各个总成的安装点位坐标都和整车总布置的硬点对齐，动力总成、传动系统、行驶系统都可以直接在这套骨架上完成装配，不需要额外做大幅的结构修改。对于结构设计从业者来说，这套模型完整呈现了传统皮卡梯形车架的载荷传递路径、硬点布置逻辑与加强结构的设计思路，可以作为商用车底盘开发、复古车型复刻、专用作业车底盘改装的结构参考，清晰展示了非承载式车架如何在有限的布置空间内平衡刚度、重量与安装兼容性。
