小型轮式车辆皮带传动再生制动结构

　　这套结构主要面向小型低速轮式移动平台、轻型实验载具的动能回收场景，区别于传统乘用车的液压再生制动方案，整体采用极简的机械传动逻辑，不需要布置复杂的液压管路与高压电控单元，适配教学实验平台、小型短途代步载具、厂区轻型转运小车的改装与原型开发需求。从实际使用场景来看，这类结构不需要依赖高成本的轮毂电机回收方案，仅通过机械结构的联动即可实现制动过程中的动能传递，在低速工况下可以将车轮转动的动能通过皮带传动路径导出，外接储能飞轮或者小型发电单元即可完成能量回收，对于成本敏感的低速载具开发项目来说，能够在不大幅提升整车制造成本的前提下，实现基础的制动能量回收功能，降低载具的能源消耗。

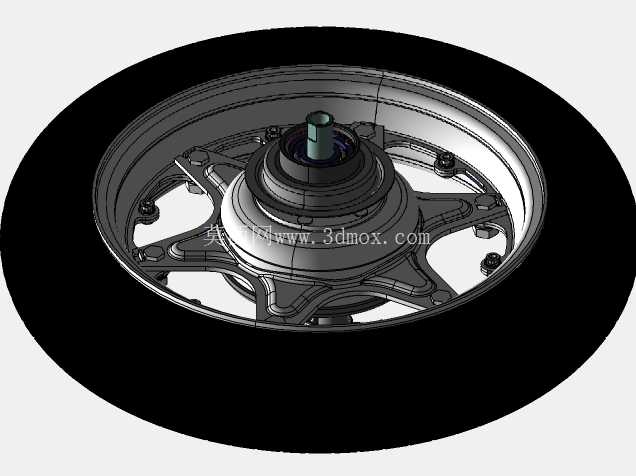

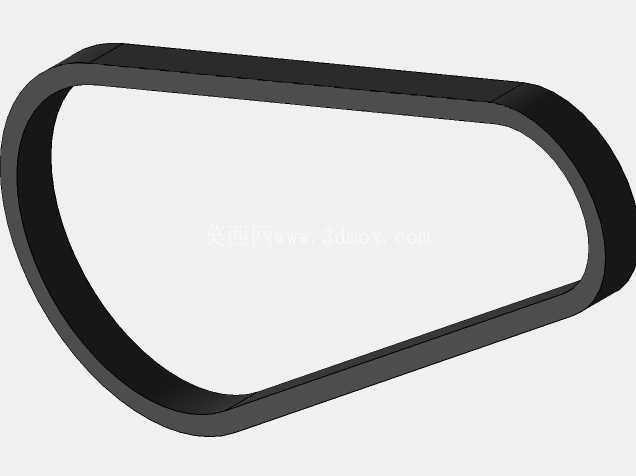

　　结构设计上，核心采用标准橡胶车轮作为行走部件，轮组安装位预留了标准螺栓连接孔位，可以直接适配常见的小型轮组安装轴径，不需要额外定制转接法兰。传动部分采用平皮带作为动力传递介质，相比齿轮传动或者链传动，皮带传动具备一定的缓冲能力，在制动触发的瞬间可以吸收部分冲击载荷，避免刚性连接带来的结构件应力集中问题，同时皮带传动的维护成本更低，不需要定期润滑，在粉尘较多的厂区或者户外实验场景下，适应性更强。制动触发的控制逻辑采用气动控制方式，相比纯机械拉杆控制，气动执行元件的响应速度更快，布置灵活性更高，可以通过气管将控制按钮布置在载具的任意操作位置，不需要设计复杂的连杆传动路径，同时气动控制的制动力度可以通过气源压力进行线性调节，适配不同载重下的制动需求。

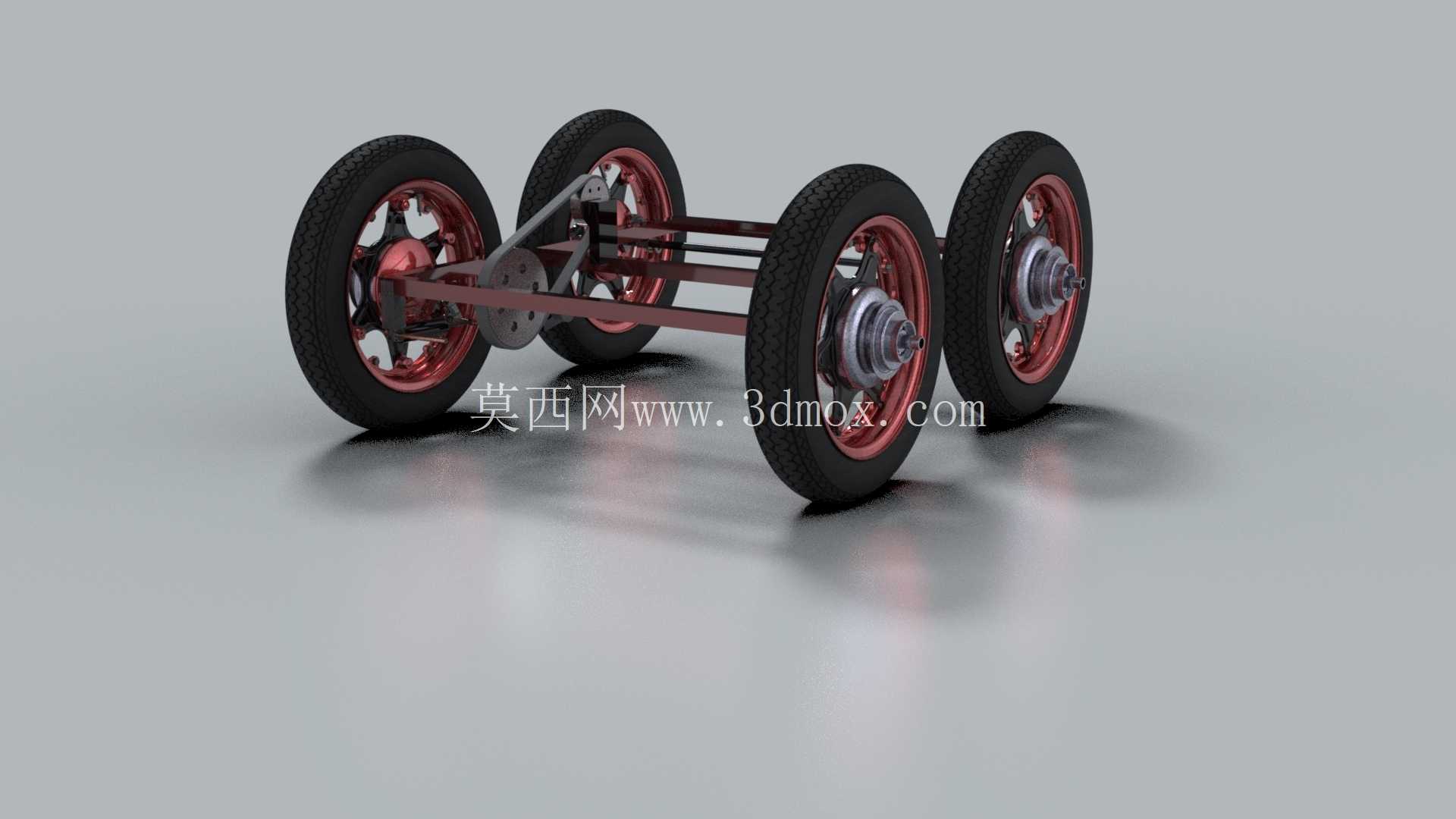

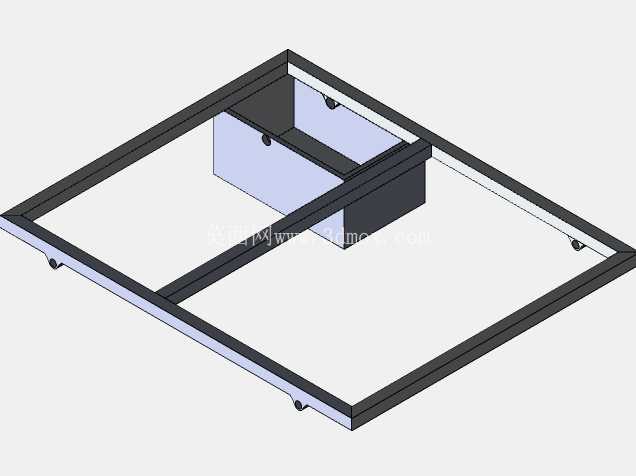

　　安装边界方面，整套制动结构的横向安装尺寸与轮距直接关联，图中展示的原型结构适配轮距在600-800mm区间的小型底盘，纵向安装空间从车轮安装面到传动机构固定端的总长度不超过300mm，不会占用过多的底盘中部空间，可以为电池、货舱或者其他功能部件预留足够的布置位置。结构的固定点全部设计在底盘的横向承载梁上，承载梁采用标准矩形型钢即可满足强度要求，不需要额外设计加强筋结构，安装时只需要在梁上对应位置打标准通孔，使用普通螺栓即可完成固定，安装工序简单，不需要专用工装。

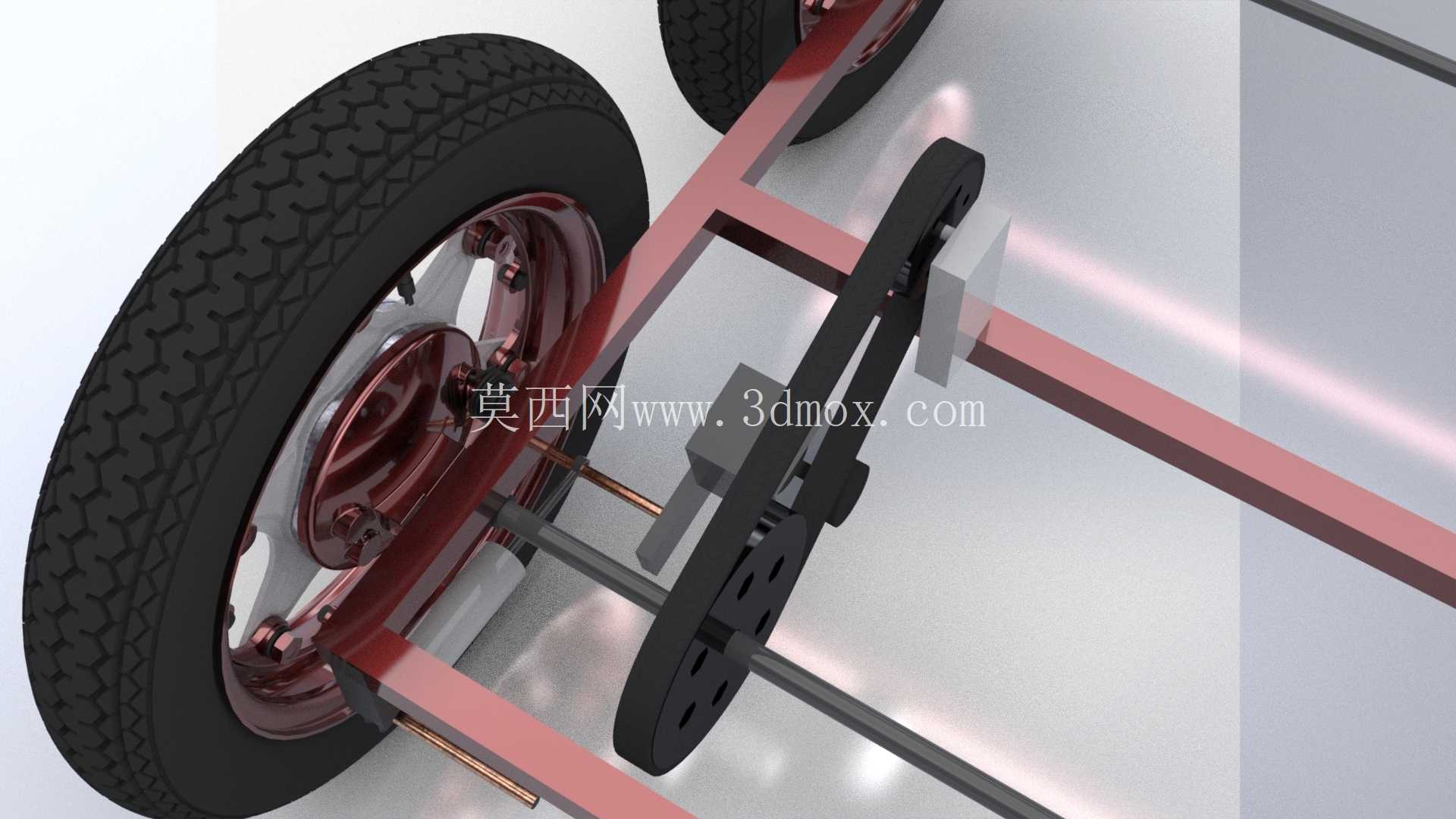

　　功能特性上，这套结构同时兼顾了行走传动与制动能量回收的双重作用，正常行驶状态下，皮带传动机构可以作为动力传递的路径，将动力源的扭矩传递到车轮端；当触发制动时，气动执行元件动作，带动张紧机构调整皮带的包角，改变动力传递路径，将车轮的转动动能反向传递到回收端，同时通过皮带的阻尼作用实现车轮减速，整个过程不需要额外布置独立的制动盘与制动卡钳，进一步简化了底盘结构。结构中的连接部件全部采用标准紧固件，易损件只有传动皮带与车轮橡胶胎体，后期维护时只需要更换标准规格的皮带与轮胎即可，不需要定制专用配件，大幅降低了全生命周期的使用成本。

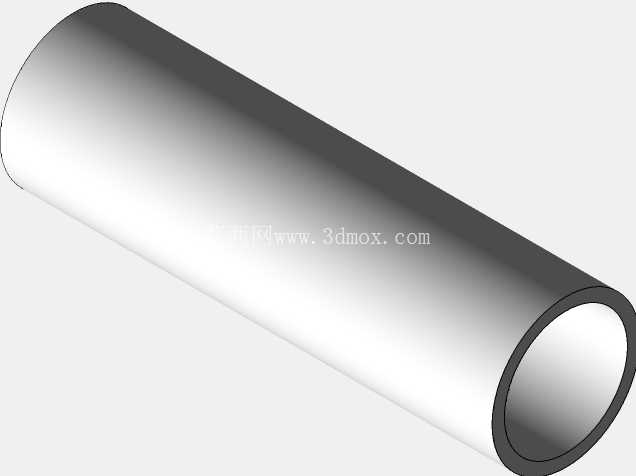

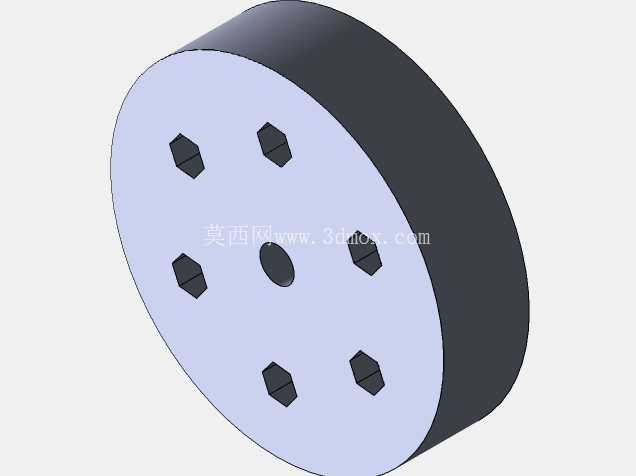

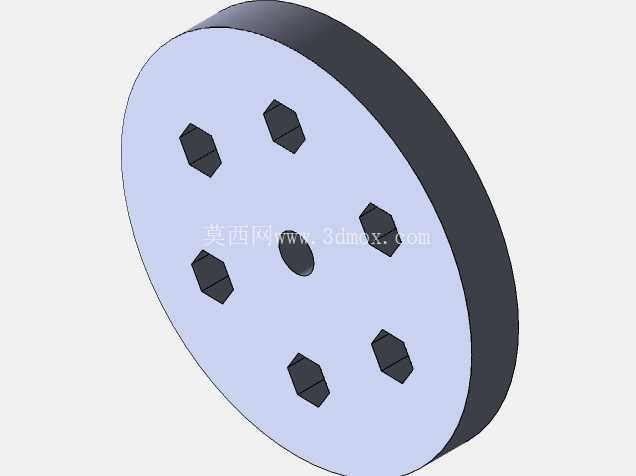

　　从设计思路来看，整套结构完全围绕低成本、易加工、易维护的核心需求展开，没有采用复杂的异形结构件，大部分零部件都可以采用标准型材与标准机加工件制作，甚至部分连接片可以采用激光切割板材直接成型，不需要开模，非常适合原型开发阶段的快速迭代与小批量制作。在实际选型适配时，只需要根据目标载具的轮距、车轮直径、整车重量调整皮带长度、气动执行元件的行程以及安装梁的截面尺寸，即可快速适配不同规格的小型轮式平台，不需要对核心结构逻辑进行大幅修改。结构的运动部件全部做了避让设计，皮带传动路径与车轮、车架之间预留了足够的安全间隙，正常行驶过程中不会出现运动干涉，同时外露的传动部件可以加装简易的防护罩，避免运行过程中卷入杂物影响传动效率。
