汽车改装多辐条轻量化轮毂结构设计

　　这套轮毂结构的建模工作，最初是在底盘行走系统改装方案评审阶段启动的，当时车间里一台待升级的乘用车辆需要替换原厂铸造轮圈，既要满足外观改装的视觉需求，又不能在轮距、转向跳动边界上出现干涉，所以整个建模过程没有只盯着辐条造型做表面文章，而是先把安装对接的硬边界全部捋顺。

　　从实际装车场景来看，这类改装轮毂主要面向民用乘用车的行走系统升级，覆盖街道通勤、姿态改装展示以及轻度赛道日体验三类使用场景。不同于原厂轮圈优先兼顾成本与大批量铸造工艺的设计取向，改装款轮圈需要在视觉饱满度、轮辋凹度、刹车避让空间三者之间找到平衡。建模时首先锁定的是安装对接面的核心参数：节圆直径分布为4组安装孔，孔位所在圆周直径100mm，适配市面上绝大多数小排量乘用车型的四孔轮毂轴承座；轮圈的安装偏移量设定为ET7，这个偏距数值意味着轮毂安装面距离轮圈中心截面的距离很小，装车后轮圈会比原厂偏距更大的轮圈更向翼子板外侧探出，配合降低后的悬架高度，能让轮胎侧面几乎与翼子板齐平，达成改装场景里常见的齐边姿态。

　　轮圈的名义宽度设定为15英寸对应8J的规格，这里的8J代表轮辋两侧凸缘之间的可用安装宽度为8英寸，适配胎宽区间在225mm到245mm之间的民用运动轮胎，既不会因为轮辋过窄拉伸轮胎造成胎壁过度变形，也不会因为轮辋过宽导致轮胎拉伸量不足、在满打方向剐蹭翼子板内衬。设计过程中特意核对了转向节在全行程跳动下的边界：把悬架模型调到最大压缩位置、同时方向打满到左右极限转角，轮辋内侧与减震器筒身、刹车卡钳外壁的预留间隙都控制在安全范围内，避免车辆过坑洼路面悬架压缩时出现金属剐蹭。

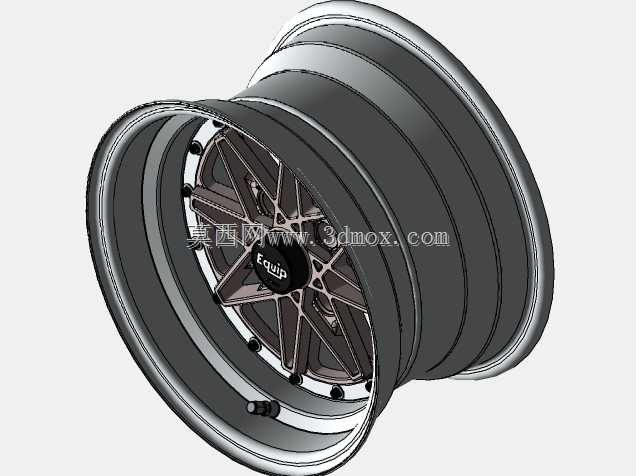

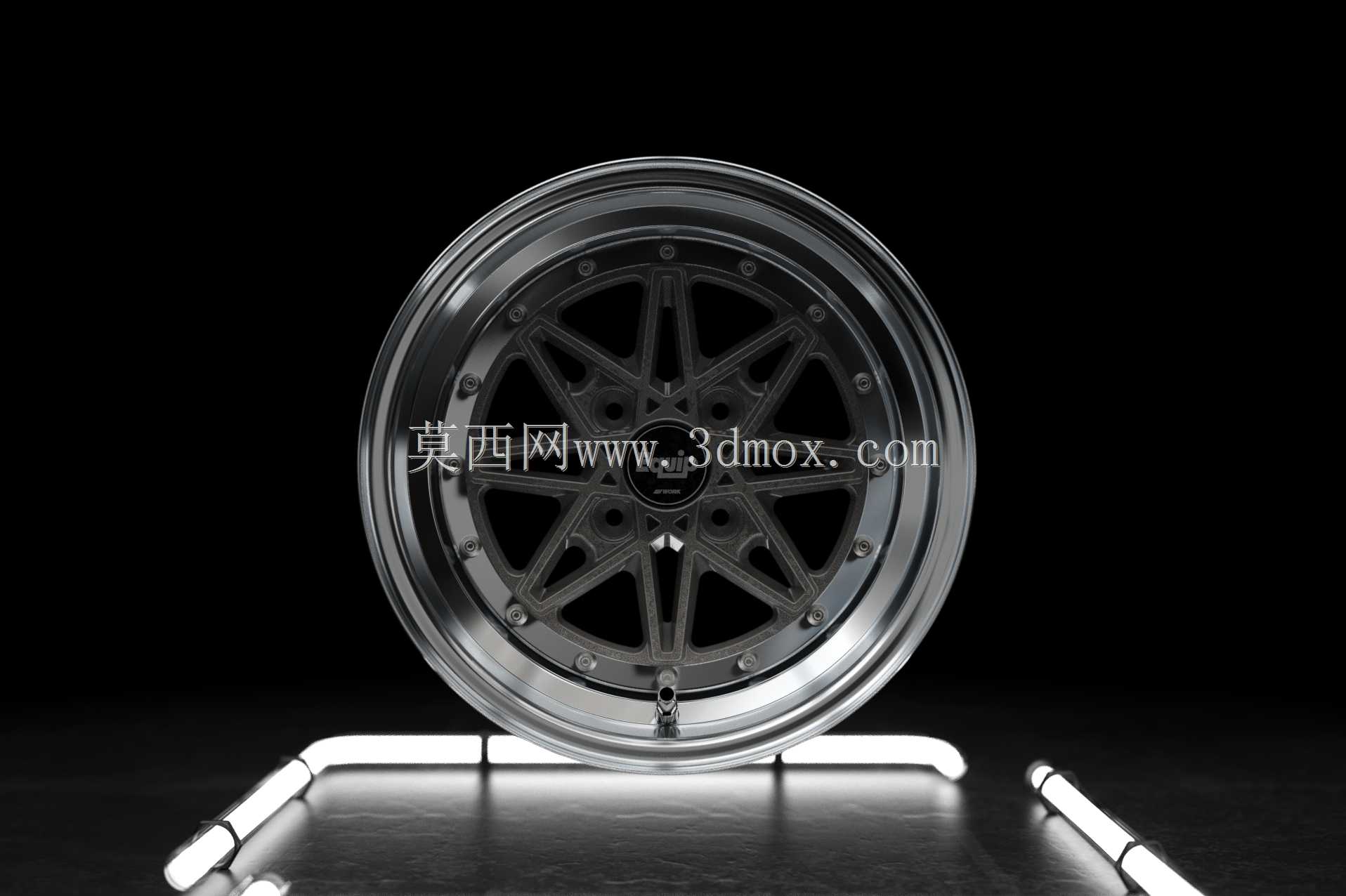

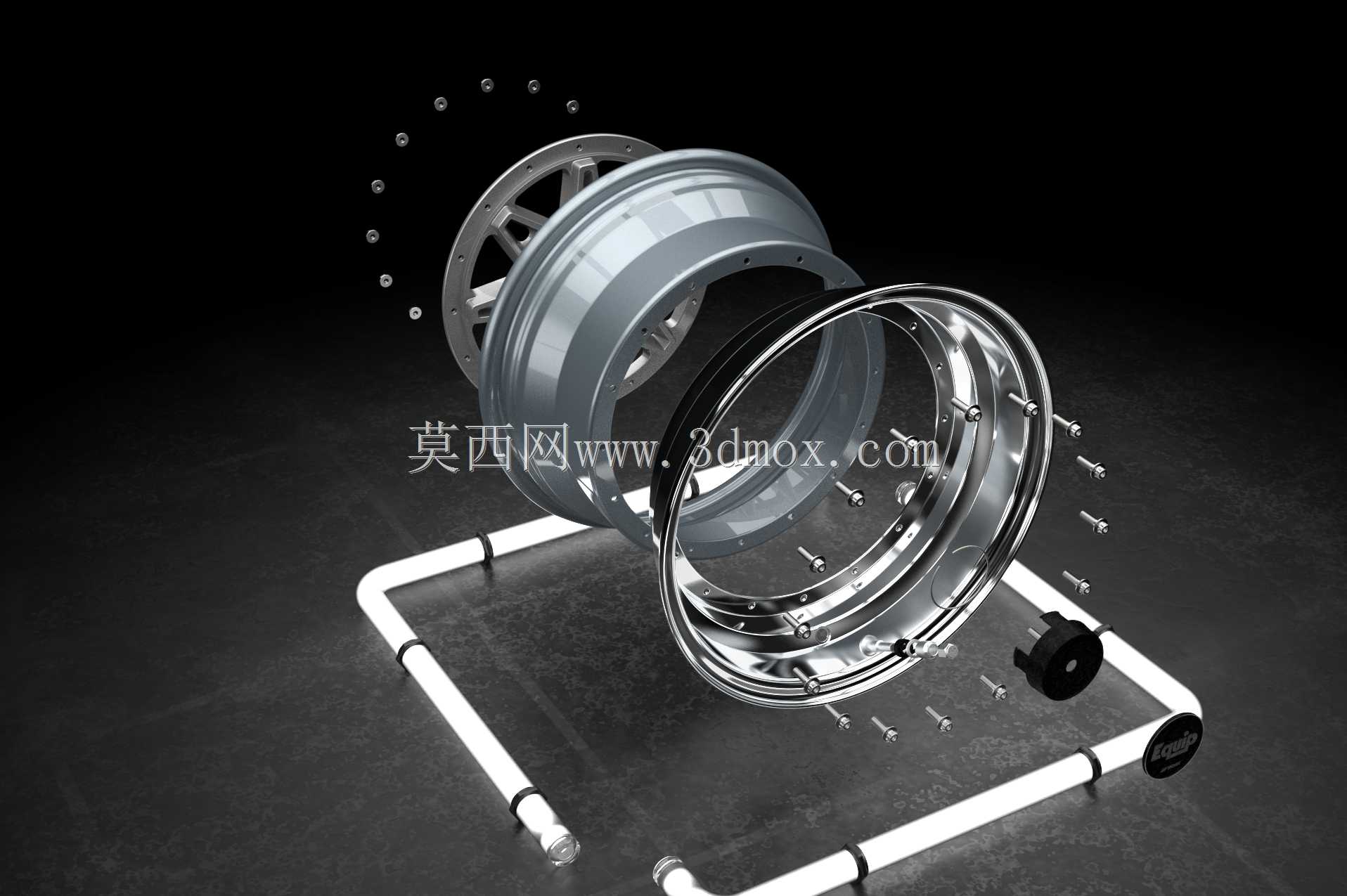

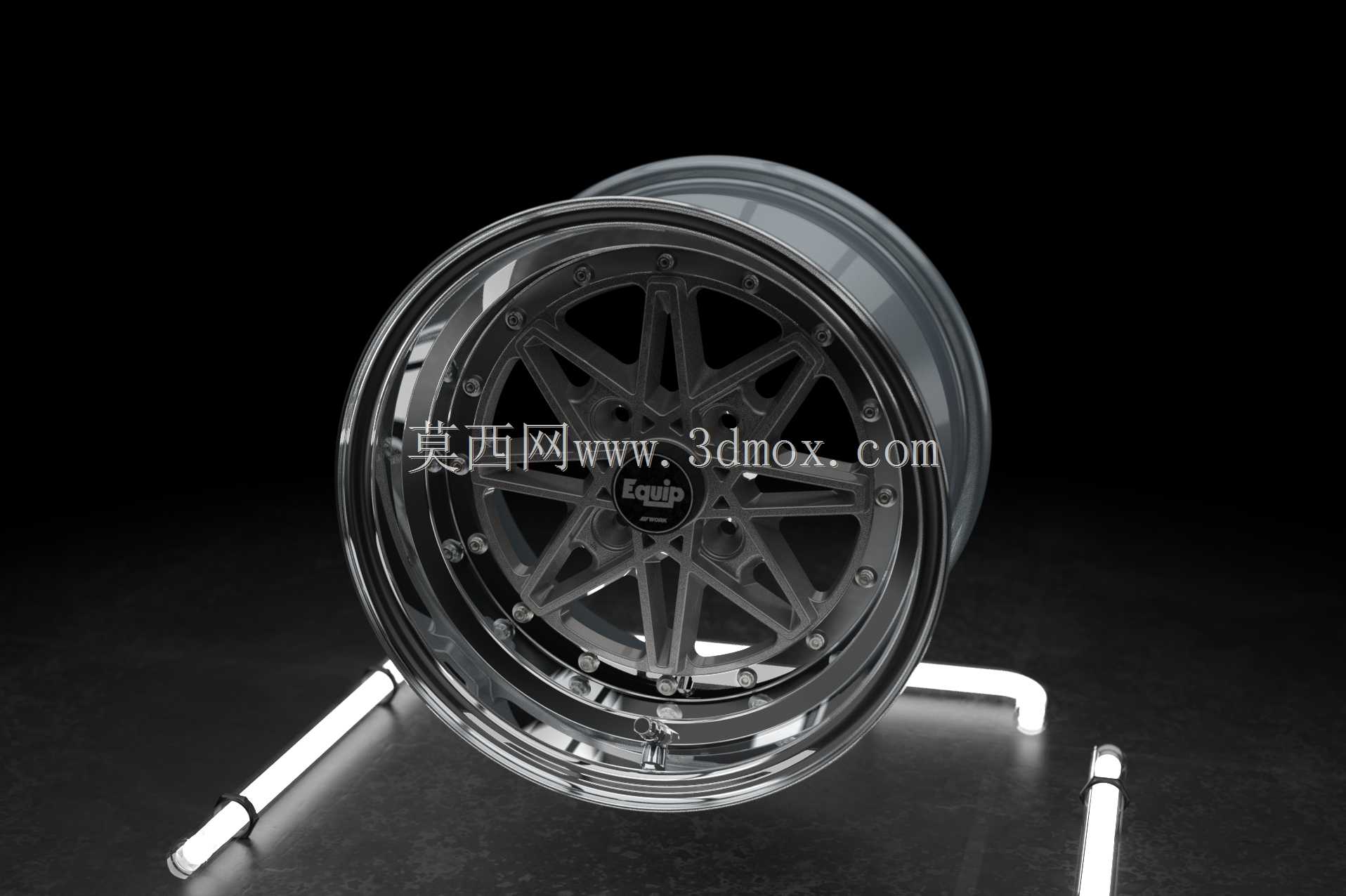

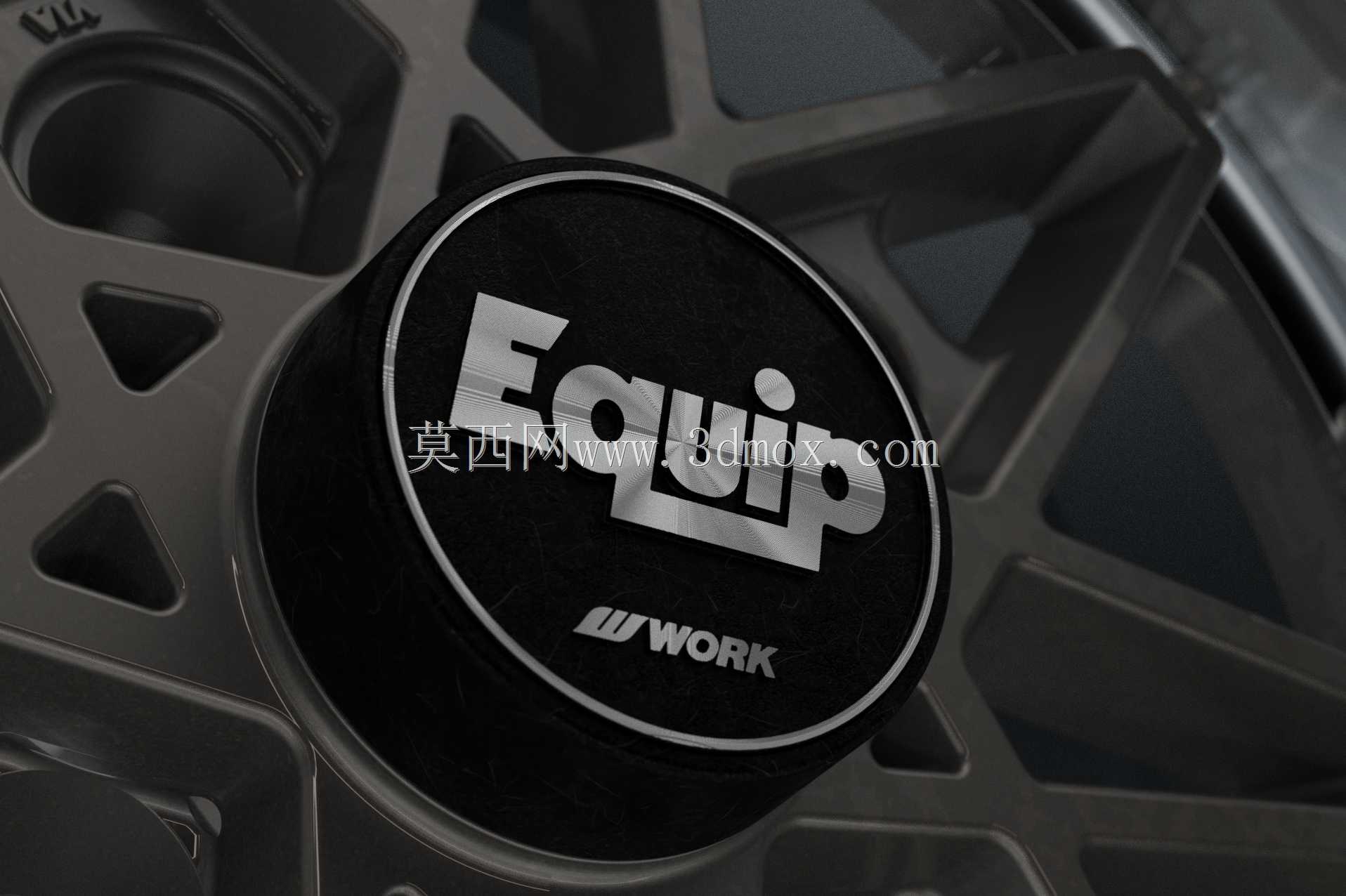

　　结构布局上采用了两片式组合轮圈的思路，外层是抛光亮面的轮辋桶身，内侧通过一圈周向均布的紧固螺栓与中心辐条基座连接，这种结构一方面方便后期调整轮辋桶身的深度、做出更大的中凹造型，另一方面也让辐条部分可以采用强度更高的锻造铝合金材质，轮辋部分采用旋压工艺成型，在控制整体重量的同时保证桶身的抗冲击能力。辐条采用多组交叉放射的细辐条设计，辐条从中心安装座向外发散时做了镂空减材处理，既减少了轮圈自身的非簧载质量——这部分重量的降低对悬架响应速度的提升效果远大于车身减重，又能透过辐条空隙露出后方的改装刹车卡钳，满足改装场景的展示需求。中心孔位置预留了对应车型轴头的配合直径，装配时可以完全贴合轴头台阶，依靠轴头承受整车径向载荷，螺栓只负责提供锁紧预紧力，避免高速行驶时螺栓承受额外剪切力。

　　气门嘴的安装位置特意布置在轮辋桶身靠近外侧的位置，方便后期充气、胎压监测模块的安装与检修，轮辋边缘的凸缘结构严格参照轮胎安装的标准尺寸设计，保证轮胎拆装时可以顺利卡入胎圈槽，充气后胎圈能完全贴合凸缘密封面，不会出现慢漏气的问题。建模过程中还特意验证了轮圈在承受整车垂向载荷、过弯侧向载荷以及制动扭矩时的应力分布：辐条与中心座衔接的圆角位置做了加厚处理，避免应力集中造成辐条根部开裂，轮辋桶身的壁厚根据成型工艺的特性做了分区设置，靠近安装法兰的区域壁厚稍大，远离受力点的外侧桶身适当减薄，兼顾强度与轻量化。

　　整个结构的所有安装边界都和实车底盘数据做了对标，既可以作为改装方案的干涉校验依据，也能直接对接后续的工艺加工环节，不需要在装车阶段再反复打磨调整。
