LEMOK1型8芯防水航空连接器结构

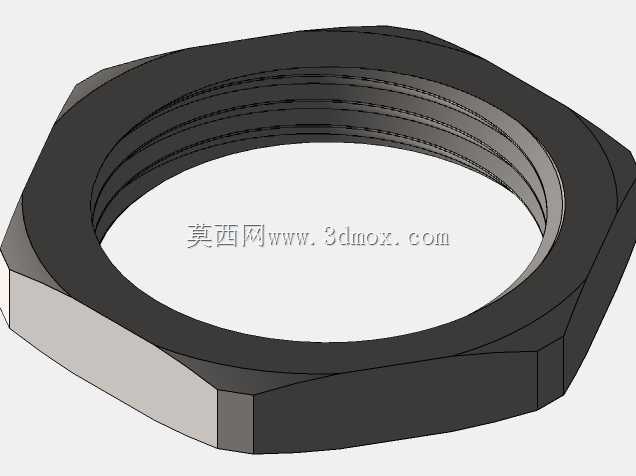

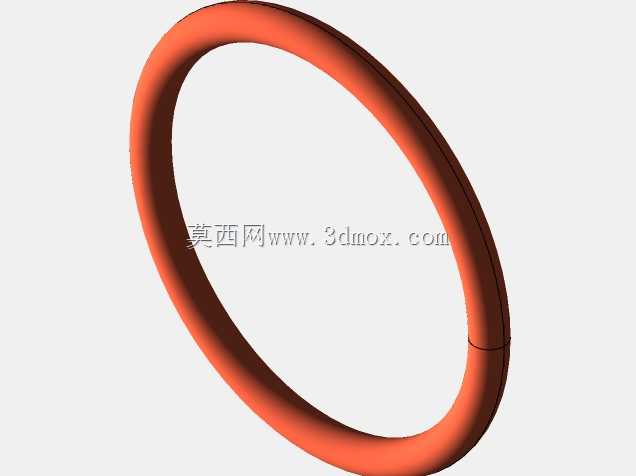

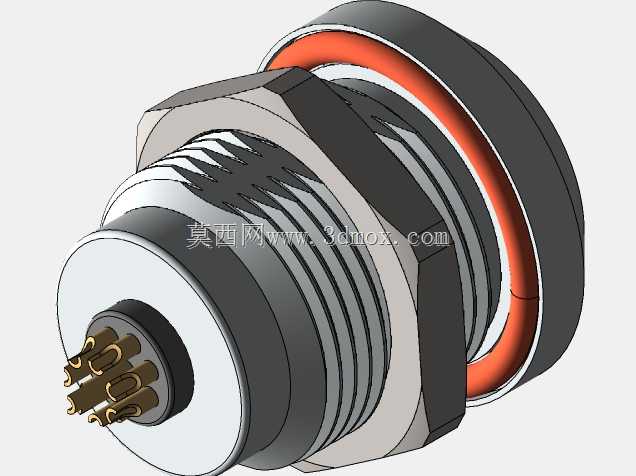

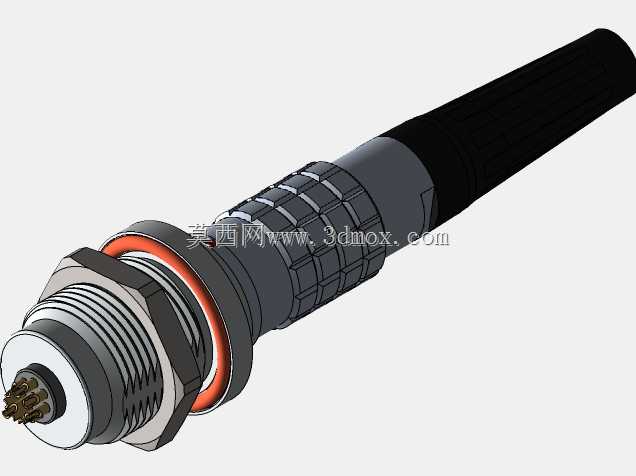

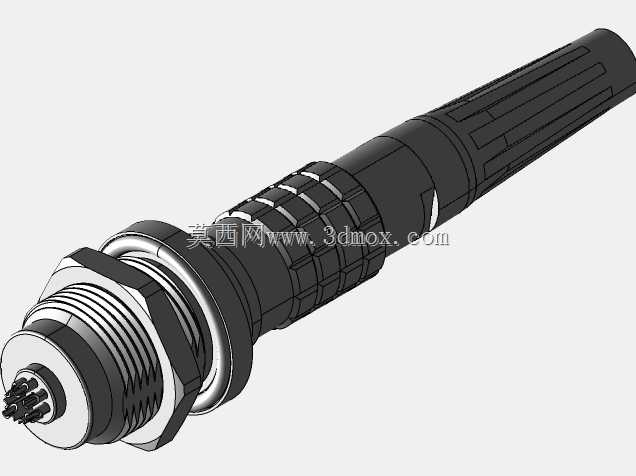

　　在户外工业测控、医疗设备信号传输、野外勘探仪器接线这类对连接可靠性有严苛要求的场景里，圆形航空连接器的选型直接决定整套设备的信号与供电稳定性，这款8芯结构的LEMO K1系列连接器，正是针对这类需要频繁插拔、同时存在淋水、凝露风险的工况设计的连接部件。从结构设计逻辑来看，这款连接器采用了插头与插座分体式的对接结构，插座端设计有外螺纹安装结构，可直接穿过设备面板通过锁紧螺母完成固定，安装面板的适配厚度可通过螺母旋入深度灵活调整，适配常规1.5mm到5mm厚度的金属或非金属设备壳体，插座与面板接触的位置设计有红色硅橡胶密封垫圈，当螺母锁紧时垫圈被压缩填充面板与插座法兰之间的缝隙，可实现IP67级别的面板侧防水，避免外部水汽从安装缝隙渗入设备内部。

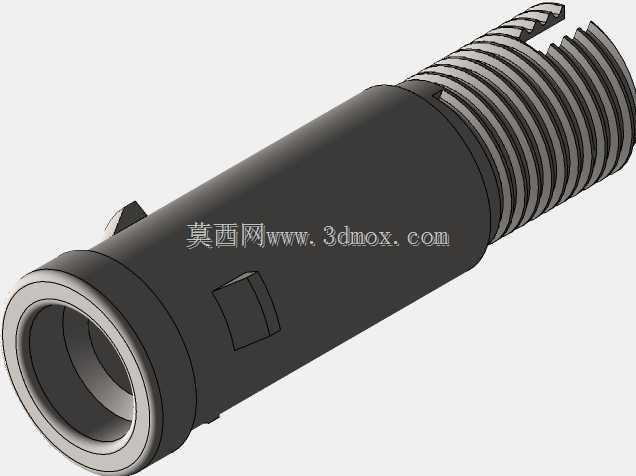

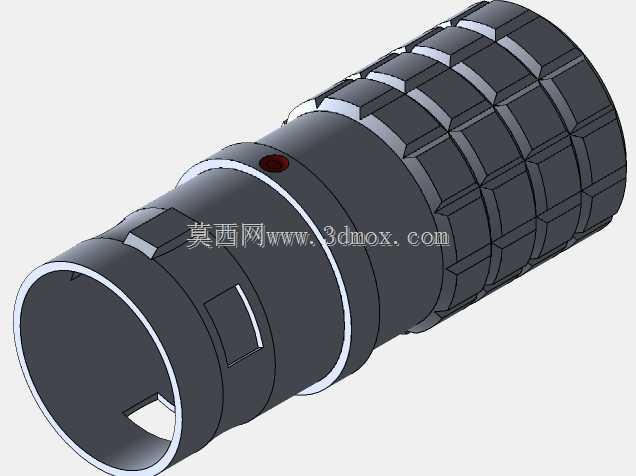

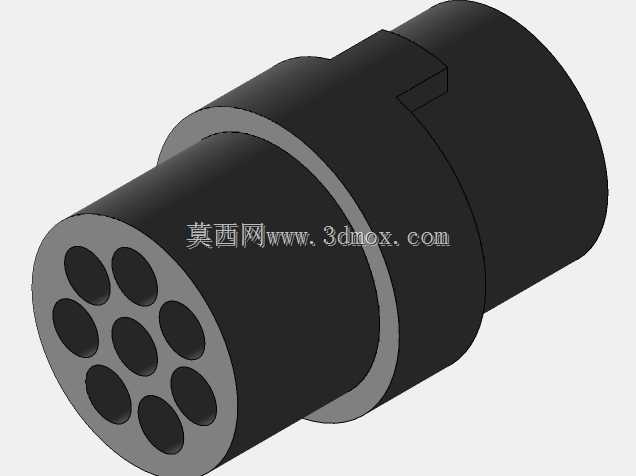

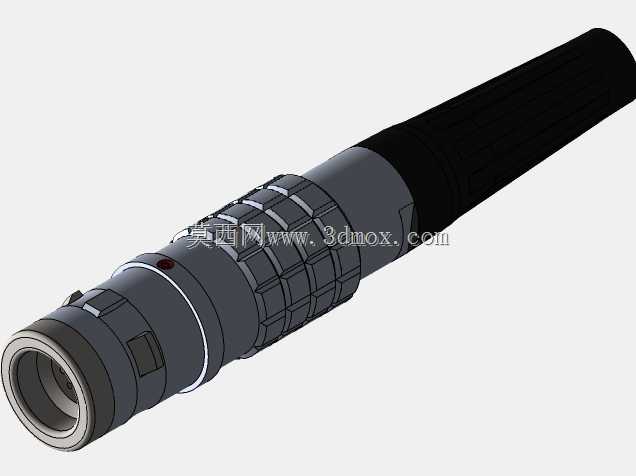

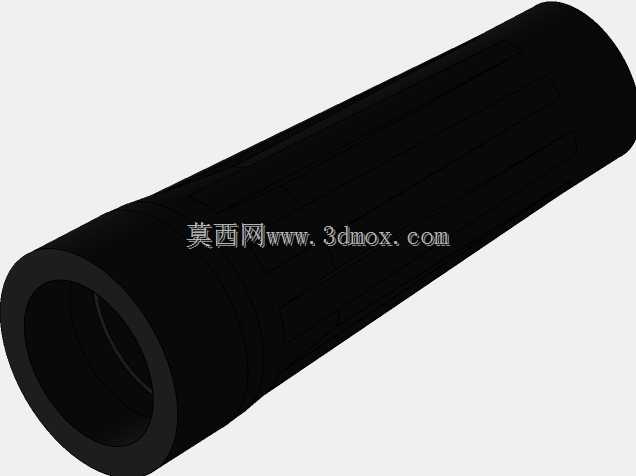

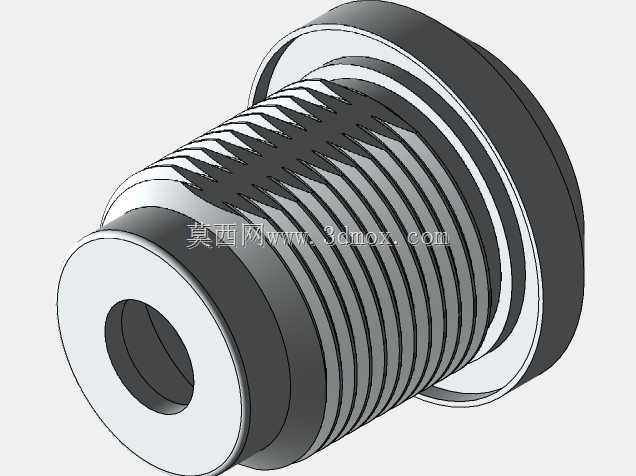

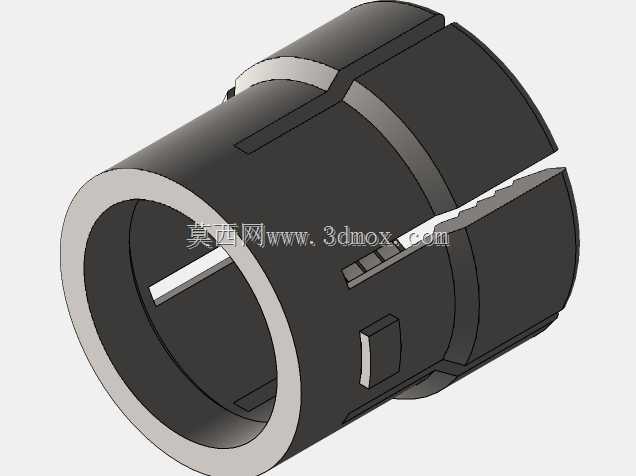

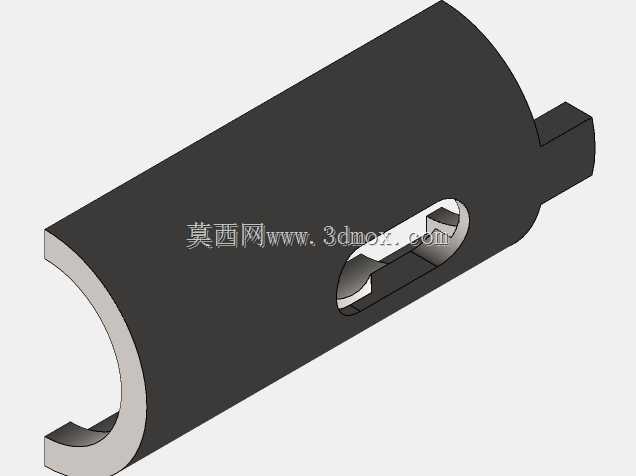

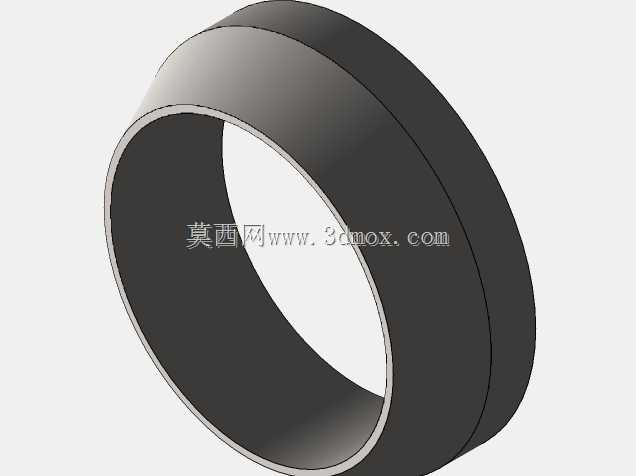

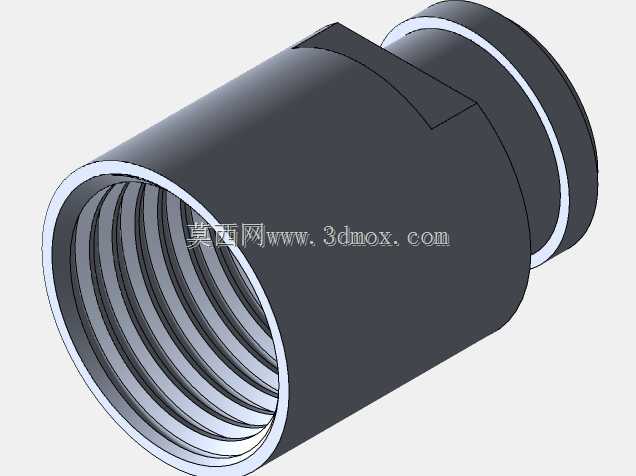

　　插头端的尾部设计有阶梯式的橡胶应力锥与防滑锁紧套，尾部橡胶件可根据接入线缆的外径做适配性抱紧，常规适配6mm到8mm外径的多芯屏蔽线缆，线缆穿入后通过尾部的压紧螺套挤压橡胶件，既可以实现线缆与插头尾部之间的密封，也能分散线缆弯折时的应力，避免线缆芯线在接线位置因为反复弯折出现断裂。插头与插座的对接端采用了推拉式自锁结构，对接时只需要将插头对准插座定位槽推入，听到锁紧卡扣的咔嗒声即完成可靠连接，不需要额外旋转锁紧，插拔操作效率比传统螺纹连接的航空插头提升60%以上，适合需要快速拆装的便携设备使用；拆卸时只需要向后拉动插头外层的解锁滑套，即可解除锁紧状态直接拔出插头，单手即可完成操作，在狭小的设备舱内操作也不会受到空间限制。接触件部分采用了8芯插针插孔结构，插针采用铜合金镀金工艺，接触电阻稳定在5毫欧以内，既可以传输低压直流供电信号，也可以传输高频传感信号，相邻插针之间的绝缘件采用耐高温PPS材质注塑成型，耐温范围覆盖-40℃到125℃，可适应野外极端温差环境下的使用需求，插针的排列采用非对称定位设计，完全避免插反的可能，对接时不需要反复核对点位，可有效避免接反导致的设备短路问题。

　　从安装边界尺寸来看，插座端的法兰最大直径为18mm，面板开孔尺寸推荐为12mm，插头对接完成后的整体外露长度为72mm，最大外径为14mm，在设备上预留的安装操作空间只需要直径20mm的圆形区域即可，不会占用过多设备内部的布局空间，对于便携类仪器、小型检测设备这类内部空间紧张的产品来说，这种紧凑的尺寸设计可以大幅降低结构布局的难度。在实际使用场景中，这类连接器常被用在户外环境监测设备的传感器接线端、便携式医疗检测设备的探头连接端、工业机器人末端工具的信号供电连接端，相比普通的塑料接插件，它的金属外壳具备良好的电磁屏蔽效果，可降低外部电磁干扰对微弱传感信号的影响，同时金属壳体的抗冲击性能更强，即使设备在搬运过程中出现磕碰，也不会出现连接器碎裂、接线松脱的问题。

　　设计建模过程中，需要重点关注几个配合尺寸的公差控制：首先是插座与插头对接的定位槽与定位凸台的配合公差，需要控制在0.05mm以内，既保证对接顺畅无卡滞，也避免配合间隙过大导致晃动影响接触可靠性；其次是密封垫圈的压缩量设计，需要控制在垫圈厚度的25%到30%之间，压缩量过小会导致密封失效，压缩量过大则会增加插拔阻力，同时加速橡胶件的老化失效；另外尾部线缆抱紧处的橡胶件内孔尺寸，需要比适配线缆的外径小0.8mm到1mm，这样在螺套压紧后才能有足够的抱紧力，避免线缆受拉时从插头内部脱出。这款连接器的整体结构没有冗余的设计部件，所有结构都围绕可靠连接、快速操作、防水耐候这几个核心需求展开，没有多余的装饰性结构，完全是工业场景下功能优先的设计思路，建模时还原了所有的密封槽、锁紧卡扣、防滑纹理细节，可直接用于设备结构设计时的装配干涉检查，也可以作为同类连接器产品设计的参考结构。
