12V微型直流水泵外观结构三维造型

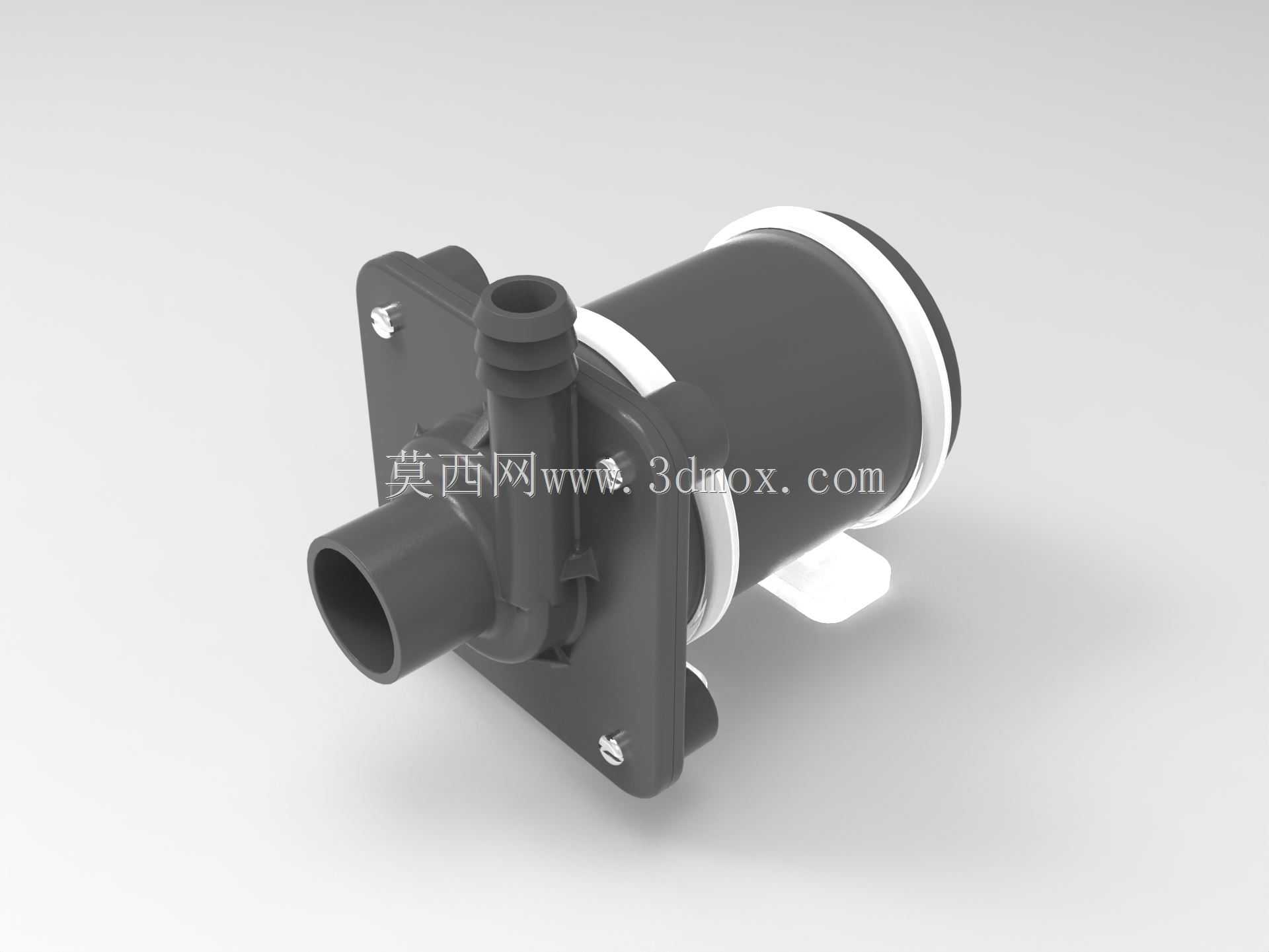

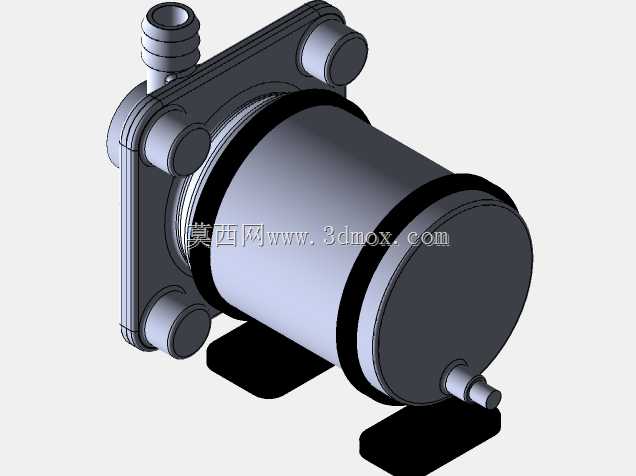

　　该三维造型围绕小型12V直流供水泵的外观装配关系展开，重点还原泵体在紧凑设备内部的安装形态、接口朝向与外部轮廓，适用于小家电、移动冷却回路、车载供水系统、小型实验装置以及便携式流体输送场景。从实际布置角度看，这类泵通常不承担大流量工业输送任务，而是在空间受限、供电电压较低的条件下完成短距离水循环、喷淋供液或冷却介质输送，因此结构设计必须优先控制体积，并兼顾管路连接、固定支撑和后期维护的便利性。模型中泵体主体采用近似圆柱的筒状外形，内部对应电机与叶轮腔的集成区域，外部通过端盖、密封圈和连接筋形成完整封闭轮廓。圆柱段一端可见环形分层结构，体现端盖压合与密封边界；侧向伸出的粗径接口用于主路流体进出，顶部较小的阶梯状宝塔接头则用于软管插接，

　　多级倒锥台阶能够在卡箍或扎带紧固后提高软管防脱能力。接口方向并非同轴布置，而是根据泵腔内部流道和整机安装空间进行折转，这种处理有利于在狭小腔体内避让电机、电路板和管路走线。安装部分采用带孔法兰板式底座，底板与泵筒之间通过加强筋连接，既增加承载刚度，也减少塑料壳体在螺钉锁紧时产生局部变形。底板上的固定孔位决定了整机安装边界，布局时需要在孔周预留螺丝刀或扳手操作空间，同时保证泵体轴线与设备底板之间留有减振间隙。侧向伸出的白色弹性支撑脚可作为辅助承托结构，在工作振动时缓冲泵体与安装面之间的刚性接触，降低噪声传递。建模时需要特别注意底座、筒体、接口和端盖之间的圆角过渡，这些位置不仅影响外观，也对应注塑件壁厚均匀性和脱模方向。

　　筒身与法兰底板交汇处若缺少加强筋，长期受管路拉力和泵体振动影响容易出现应力集中；接头根部则应保留足够圆角，以承受软管插拔产生的弯矩。外形尺寸校核应从三个方向展开：沿泵筒轴向确认端盖与相邻设备壁面的距离，沿接口轴向确认软管弯曲半径，沿底座安装面确认螺钉沉入高度和脚垫压缩空间。对于选型人员而言，该外观模型可用于设备总装干涉检查、管路走向预演和安装支架设计；对于结构设计人员，则可据此反推密封带位置、壳体分模线、接头规格以及减振支撑方案。整体造型没有展开内部叶轮和电机细节，但外部特征完整表达了微型水泵在工程应用中的关键边界，能够直接支持紧凑流体设备的布局评审与装配验证。
