移动式配重篮球架体育器材结构设计

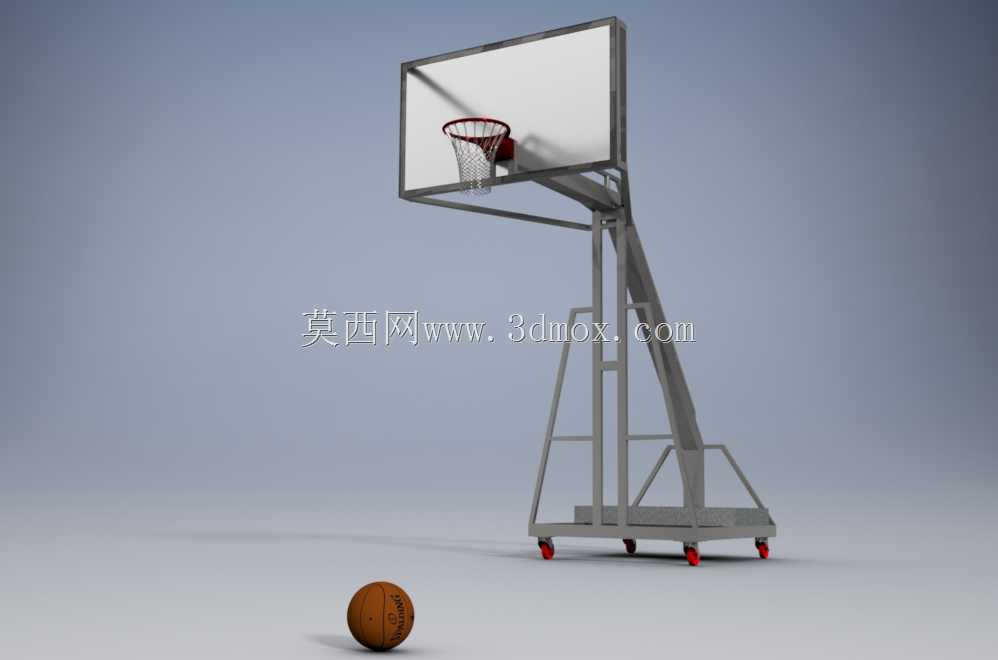

　　移动式配重篮球架主要用于学校操场、社区活动场地、企业文体中心、临时赛事场地以及室内外综合运动区。与预埋固定式篮球架相比，该类器材不需要在地面进行地脚锚固，能够根据场地布置、活动分区和赛事组织需求灵活转移位置，尤其适合同一场地兼顾篮球、集会、展演和其他球类活动的使用场景。整体结构由篮板、篮圈、篮网、斜向支撑臂、主立柱、底架、配重箱体、行走轮以及稳定拉杆组成，各部件在三维建模中均按照实际装配关系进行表达，能够清晰呈现器材从篮板受力到底架承载的传力路径。

　　篮板部分采用矩形边框加平整板面的形式，边框承担篮板边缘刚度，板面通过背部连接件与支撑臂固定。篮圈安装在篮板前侧下部，位置需满足标准投篮高度和篮板投影关系，篮网挂接在篮圈均布挂点上。支撑臂从底架前部向上延伸至篮板背部，采用斜置梁式结构，目的在于缩短篮板悬臂受力距离，同时让扣篮、投篮冲击和侧向晃动产生的载荷沿斜梁传递至底座。主立柱与斜撑之间设置三角辅助拉杆，形成空间稳定框架，可减少篮板在反复冲击下的扭转和摆动。

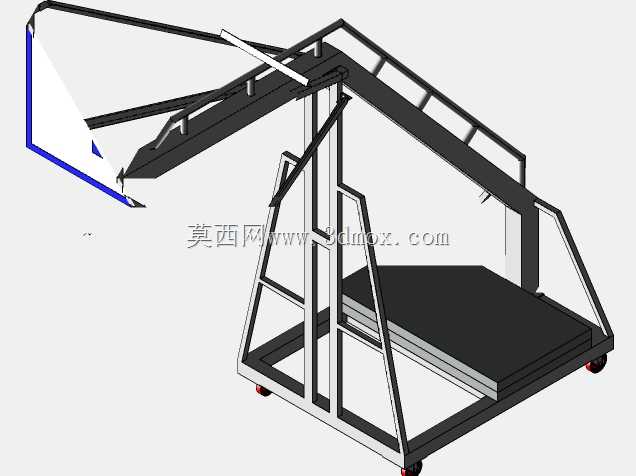

　　底架是整套器材的安全核心。模型中底座采用低位箱式轮廓，前部伸出承托梁，后部形成配重区域，通过混凝土配重块压低整机重心。配重的工程意义不只是增加重量，而是利用篮板和篮圈相对底架支点形成的前倾力矩，在底座后部建立足够抗倾覆力矩。投篮时，篮球撞击篮板或篮圈会产生向前、向下及少量侧向载荷；人员抓握篮圈时，载荷工况更严苛，底座需要依靠配重质量、轮距、轴距和底架轮廓共同保证稳定。低位布置还能降低整机重心，使移动过程中的摇晃幅度减小。

　　行走机构布置在底架下方，采用小脚轮支撑。常规使用时，底架应尽量接近地面，以降低倾覆风险；需要转场时，可通过推移或辅助翘起方式让脚轮承担主要重量，沿平整场地短距离移动。脚轮的位置不能简单按均布支撑处理，前侧轮距影响投篮冲击下的左右稳定，后侧支点则关系到配重压载效果。若轮距过小，侧向抢球、碰撞或地面不平会放大摆动；若轴距不合理，移动时还可能出现转向迟滞或底座擦地。

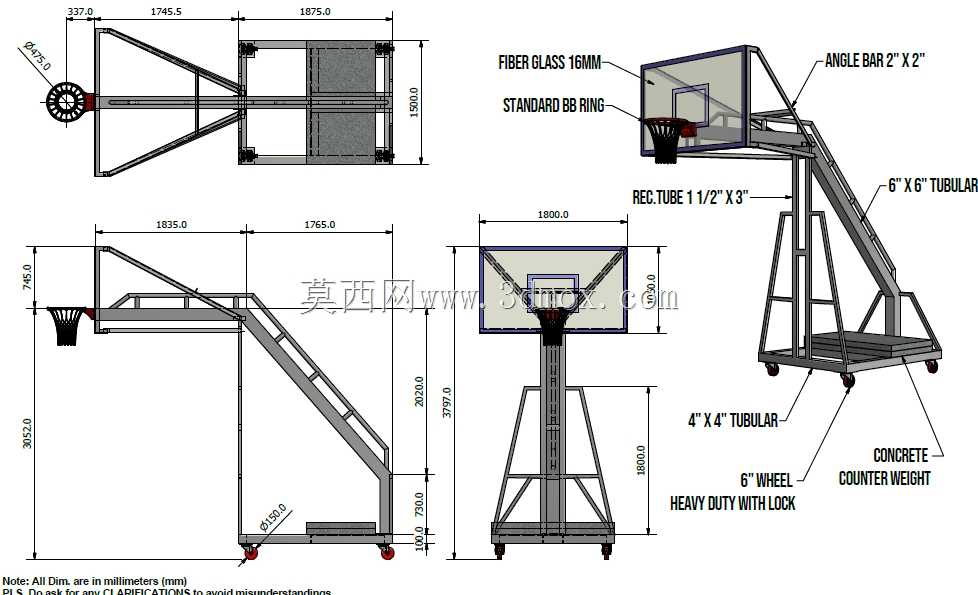

　　从外形边界看，篮球架属于高立姿体育器材，篮板位于整机上部，底座占据地面较大投影面积。建模时需要重点控制篮板高度、篮圈伸出距离、底架长度、立柱后倾角度以及配重箱高度之间的关系。篮圈向前探出，是为了给运动员上篮和落地留出安全空间；底座向后延伸，则是为了平衡悬臂载荷。斜支撑臂的弯曲与折线外形并非单纯造型，而是在保证篮板前方无干涉的前提下，让结构件尽量贴近载荷作用线，减少底架前端的弯矩集中。

　　在结构细节上，篮板背部连接座、篮圈安装板、斜梁接头和底架焊接区都是高应力部位。连接座需要有足够螺栓分布范围，避免单点受力；斜梁与立柱交汇处应通过加强板或箱形截面扩散载荷；底架主梁宜采用矩形管或焊接箱形梁，以承受弯曲和扭转。配重箱内部应预留混凝土块或其他高密度配重装填空间，外部设置限位和防护结构，防止移动时配重滑移。对于户外使用场景，还应在结构设计中考虑雨水排放、锈蚀余量以及连接件防松。

　　该三维模型适合用于体育器材结构方案校核、非标篮球架改型、场地布置干涉检查和教学演示。通过模型可以直观检查篮板与支撑臂的连接方式、底架配重区域的空间占用、脚轮安装位置以及运动员活动区是否存在碰撞风险。对于需要临时布设篮球场地的项目，设计人员还可在该结构基础上调整底座长度、配重质量、支撑臂截面和轮组形式，以平衡稳定性、移动便利性与制造成本。
