带橡胶密封结构的深沟球滚动轴承

　　在普通机床主轴箱、进给传动箱以及中小型回转机构里，60系列深沟球轴承属于使用频率很高的一类支承件。它承担径向载荷为主，也可在一定范围内承受双向轴向载荷，常用于轴系两端定位、电机端盖、带轮支座、泵类转子以及轻载传动部位。与开式轴承相比，带橡胶密封圈的结构能够在装配后长期阻挡切屑粉尘、切削液飞溅和润滑脂外泄，尤其适合CA6140这类普通车床改造、维修测绘和教学演示场景。

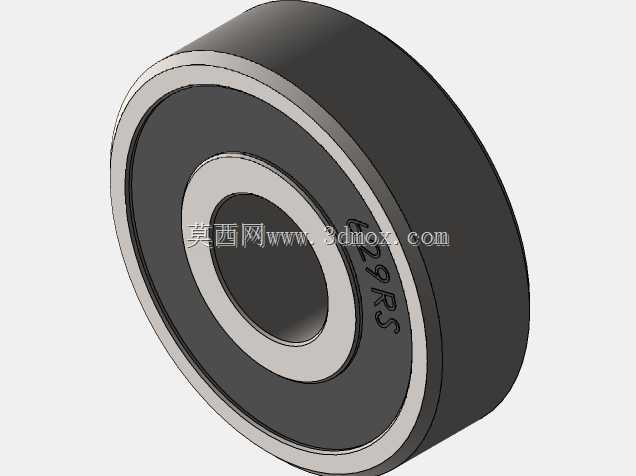

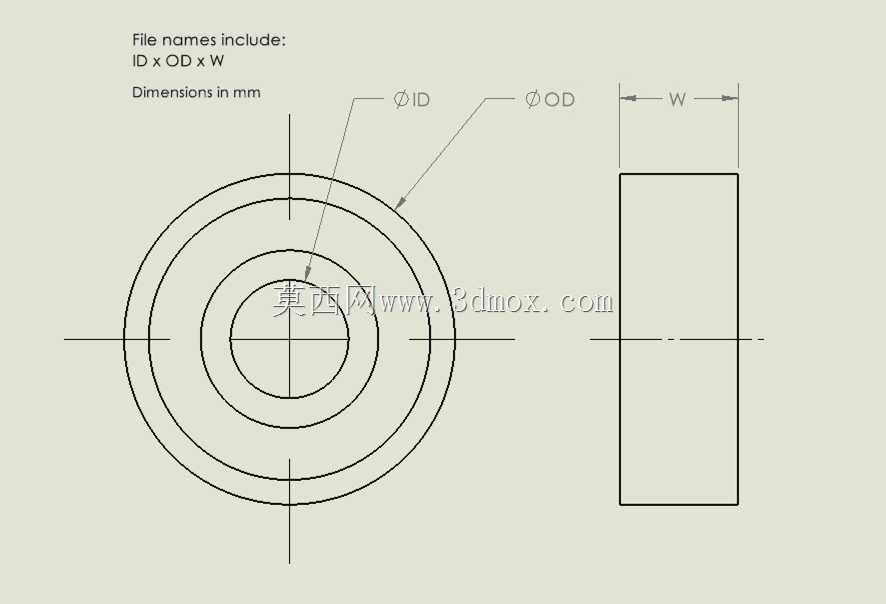

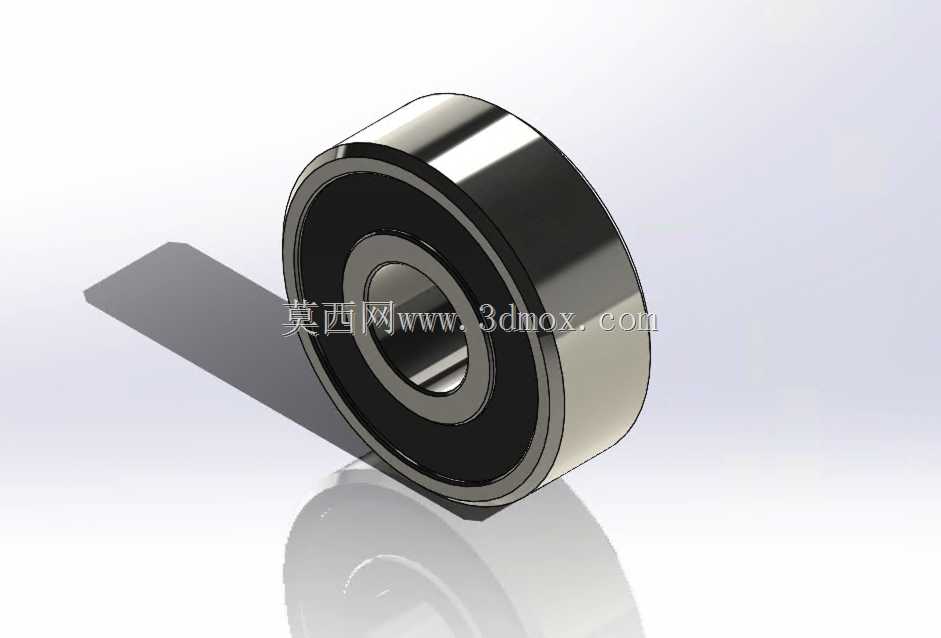

　　从外形上看，该模型呈现典型的单列深沟球轴承形态：外圈为圆柱形外圆，内圈带有与轴颈配合的通孔，两侧黑色橡胶密封圈嵌入外圈密封槽并贴近内圈挡边，中间保持器将钢球沿圆周均匀分隔。建模时需要重点控制内孔、外径、宽度和圆角之间的关系，因为这些尺寸直接决定轴肩、轴承座孔和端盖压边的安装边界。若用于装配校核，内圈端面应能贴合轴肩，外圈端面应落入座孔台阶，密封唇不得与相邻隔套或挡圈发生摩擦。

　　设计思路上，这类轴承并不追求复杂外形，而是把可靠性放在滚道、钢球、密封和润滑空间的协调上。滚道曲率半径略大于钢球半径，使接触区能够稳定承受径向力；钢球数量和直径决定承载能力与极限转速之间的平衡；保持器在球间留出间隙，避免滚动体相互接触摩擦；两侧密封圈则形成近乎封闭的脂润滑腔，减少维护频次。对于三维结构设计人员来说，外观圆柱面虽然简单，但装配关系并不简单：内圈随轴旋转，外圈通常固定在箱体孔内，密封件在静止与旋转零件之间形成动态边界。

　　实际选型时，不能只看轴承型号，还要结合轴的直径、座孔公差、转速、载荷方向和润滑条件。轻载高速部位可选用较小截面的60系列，空间受限时其宽度优势明显；若轴系存在较大皮带拉力或齿轮啮合力，则需复核额定动载荷和基本额定静载荷。安装过程中，内圈配合通常随轴转动而选较紧过渡配合，外圈在座孔中可根据是否需要轴向游动选择配合松紧。密封轴承在出厂状态下已填充润滑脂，维修装配时不应随意拆开密封圈清洗，否则会破坏脂量和密封唇形态。

　　在车床类设备中，轴承位置往往靠近齿轮、挂轮和润滑飞溅区域，橡胶密封结构可以降低稀油进入轴承后稀释润滑脂的风险，也能减少外部磨粒进入滚道。模型在三维环境中可用于检查轴系布置：例如轴肩高度不能超过内圈允许倒角范围，座孔圆角不能顶住外圈端面，端盖压紧量要避开密封圈外缘。若把轴承放入装配体，还应验证相邻零件的拆装顺序，确保内圈可通过轴肩定位、外圈可由孔用挡圈或端盖限位。

　　从建模表达来看，钢球、滚道和密封圈的圆周阵列关系能够清楚展示滚动轴承工作原理。剖切后可以看到内圈、外圈、滚动体和保持器的层次，适合用于机床传动课程、维修备件建模以及标准件库建立。工程应用中，这类零件虽然属于标准件，但在非标设备设计时仍需把它作为关键边界来处理：轴的圆角、倒角、配合长度、润滑方式和密封间隙都会影响寿命。若设备长期在多尘环境下运行，密封型深沟球轴承比开式结构更能保持滚道清洁；若转速很高，则需进一步核对密封唇摩擦带来的温升。

　　整体而言，该轴承模型围绕旋转支承这一基础功能展开，外形尺寸紧凑，安装关系明确，既可以作为CA6140机床加工类三维资料中的标准零部件，也能放入通用机械零件库，用于轴系设计、装配干涉检查、维修教学和结构展示。
