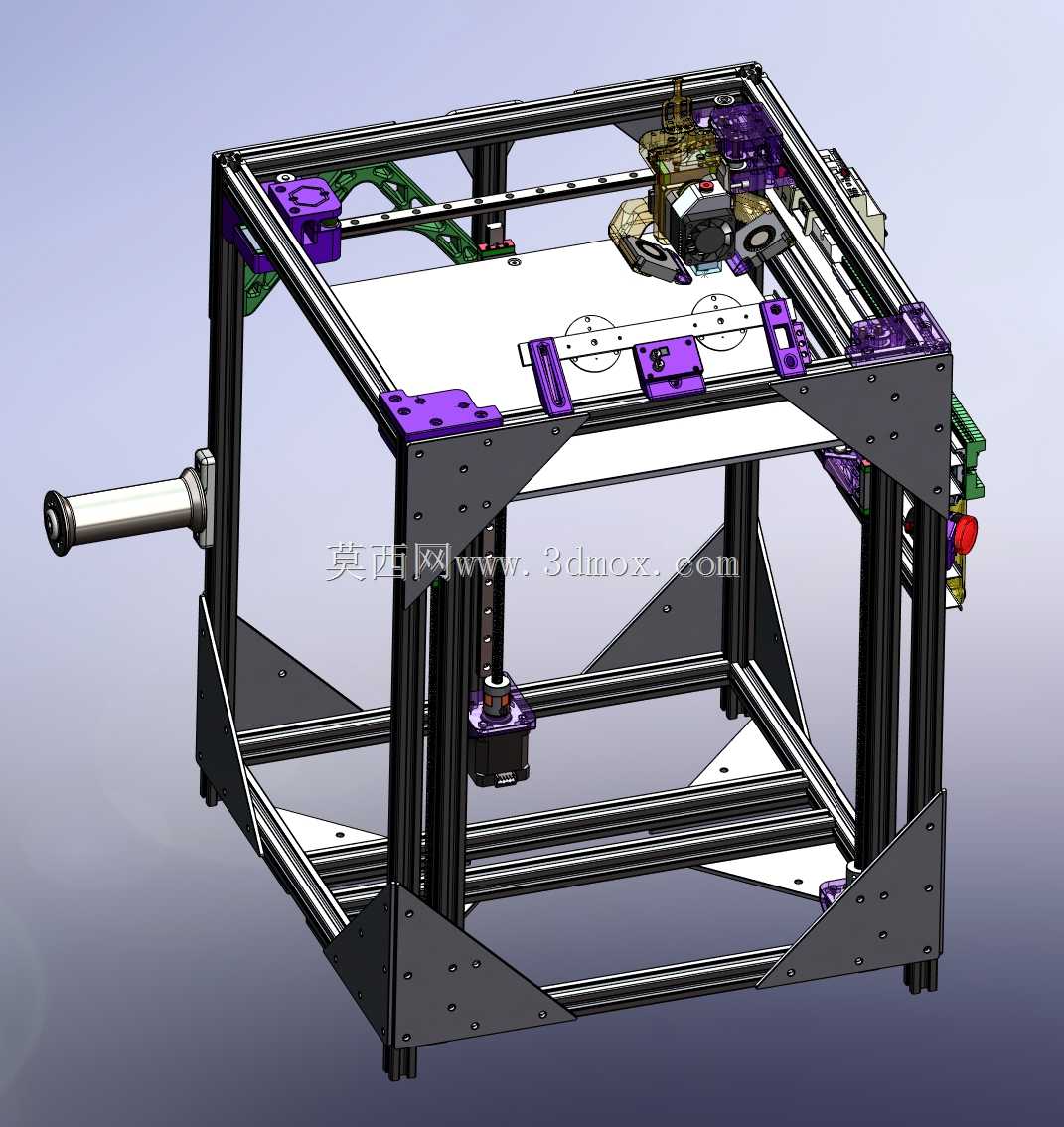

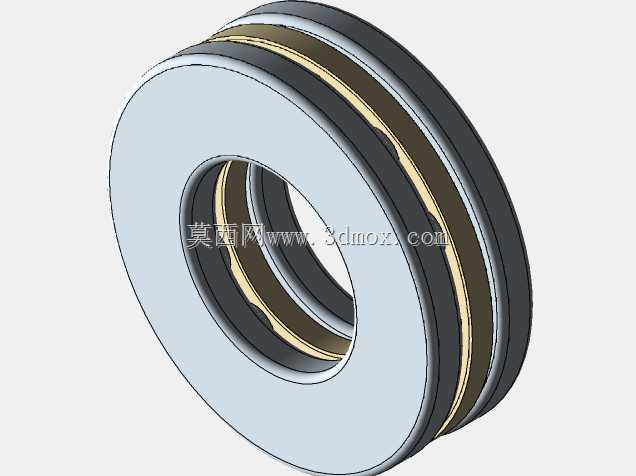

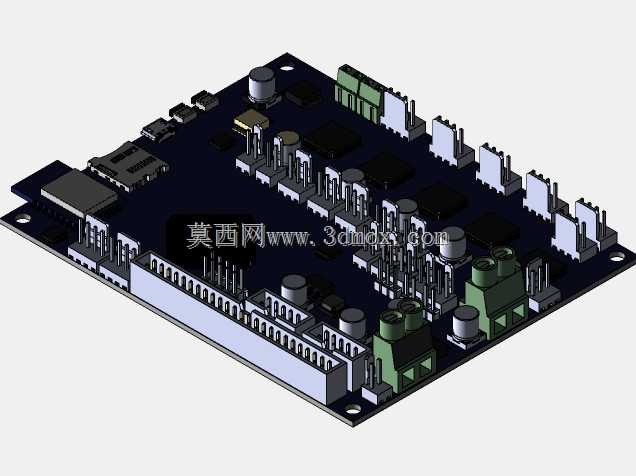

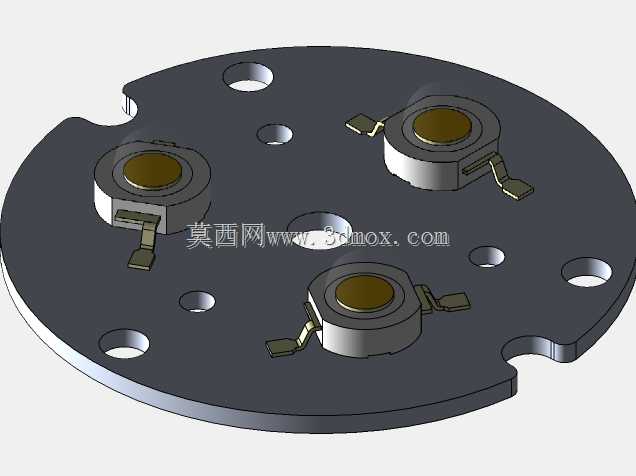

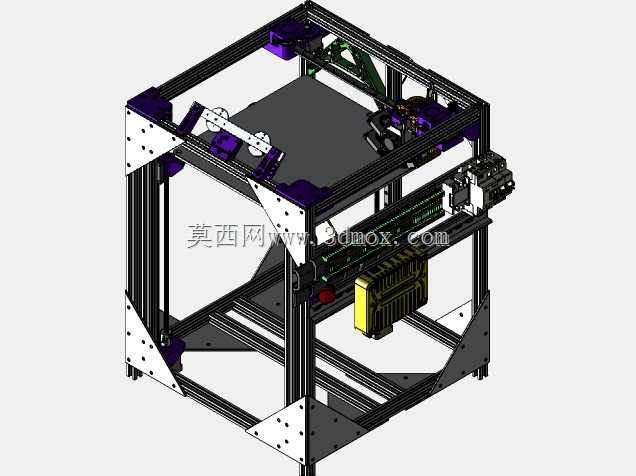

Corexy架构桌面级熔融挤出打印头总成

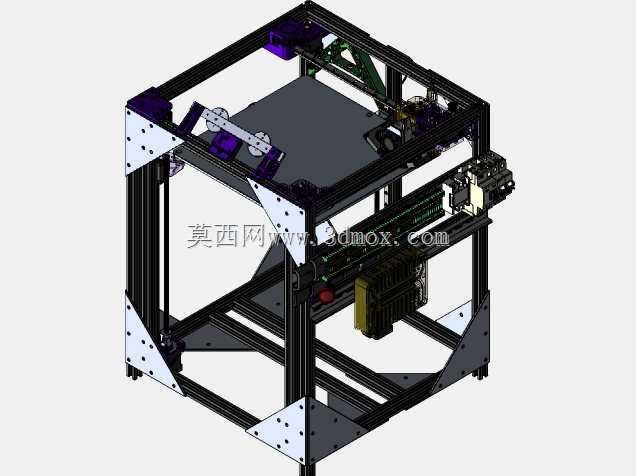

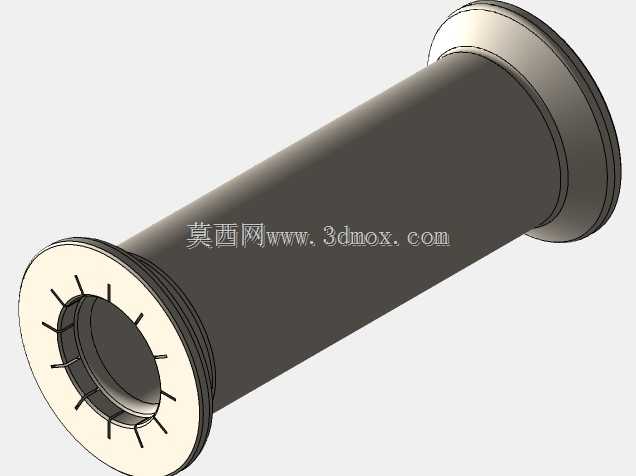

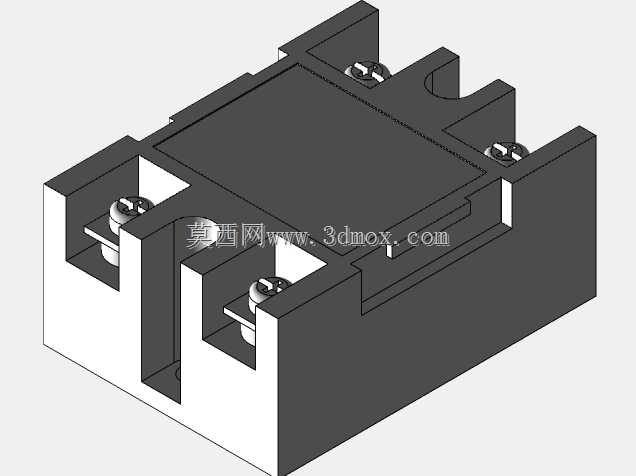

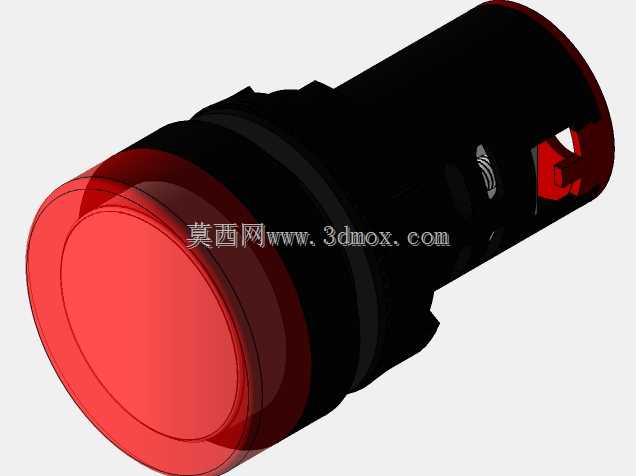

　　这套结构围绕桌面级熔融沉积成型设备的运动末端展开，把挤出送料、热端加热、喷嘴出料、近端散热、风冷固化、皮带牵引和滑块导向整合在同一紧凑总成内，适合小尺寸框架内追求高定位响应的Corexy运动方案。整机布局没有采用远端送料的长程鲍登管思路，而是将驱动与挤出路径尽量靠近热端，缩短耗材从齿轮咬合到熔融腔的距离，使柔性耗材、回弹较大的耗材在进给时更易控制回抽量，减少拉丝与欠料。

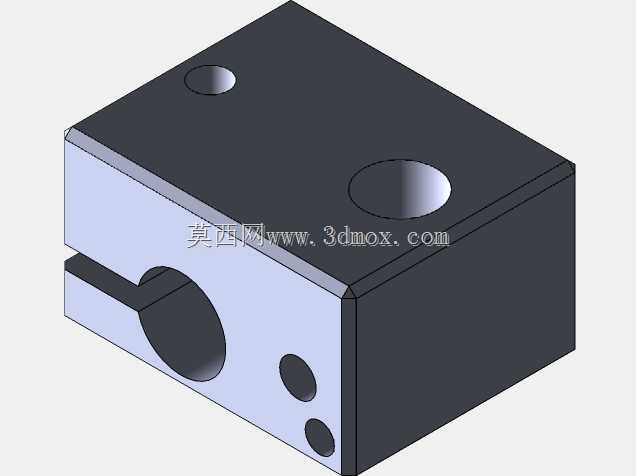

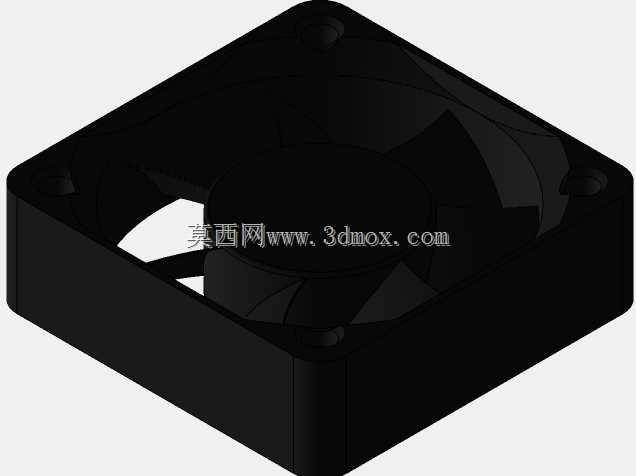

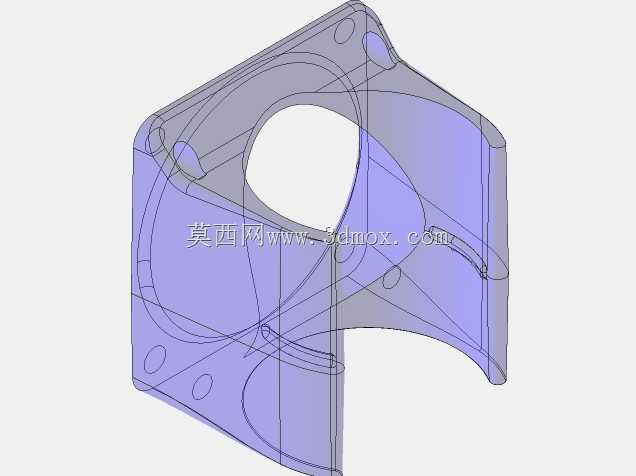

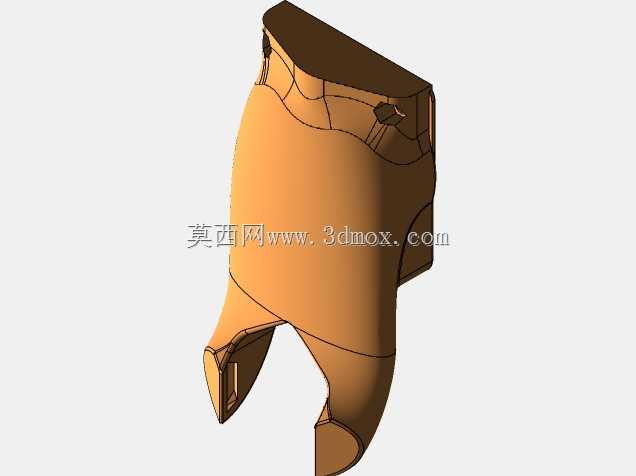

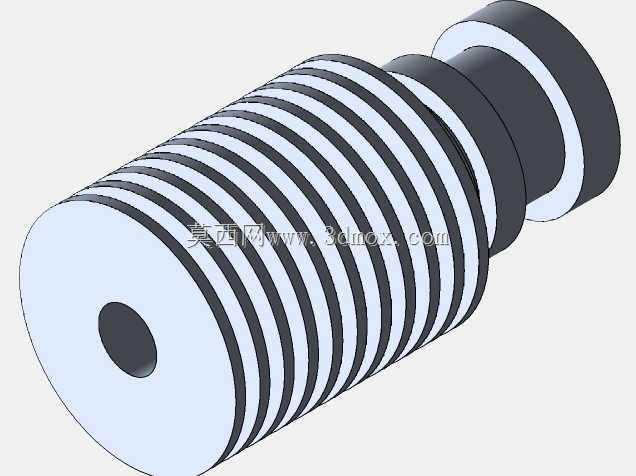

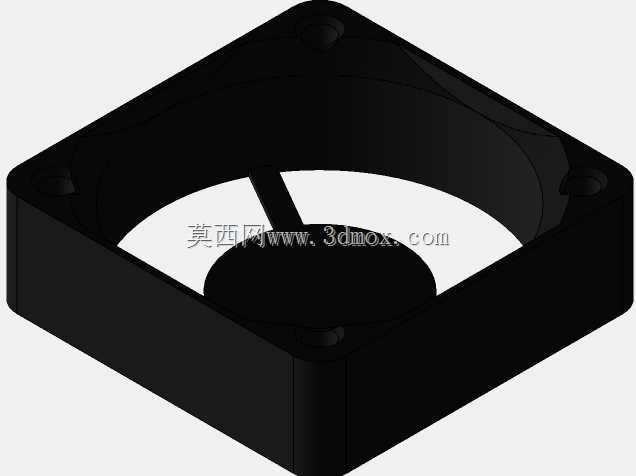

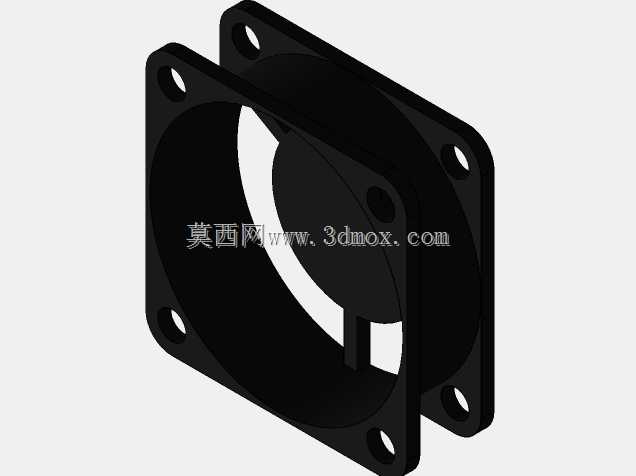

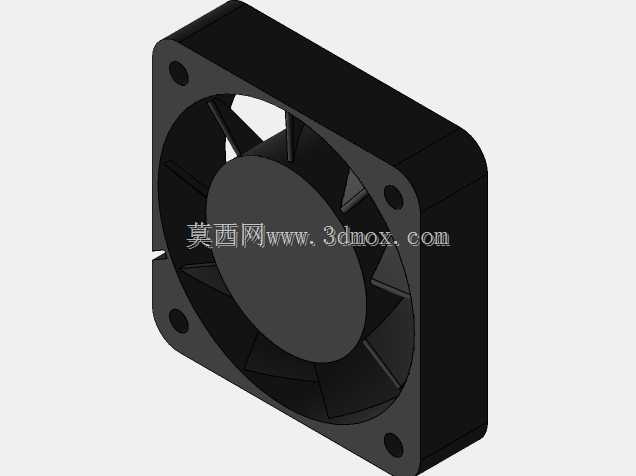

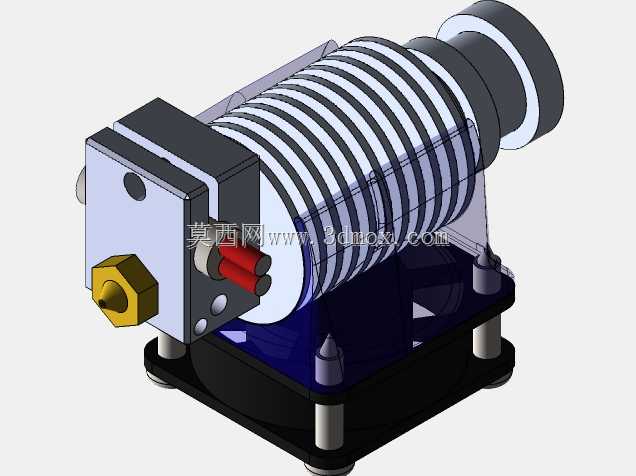

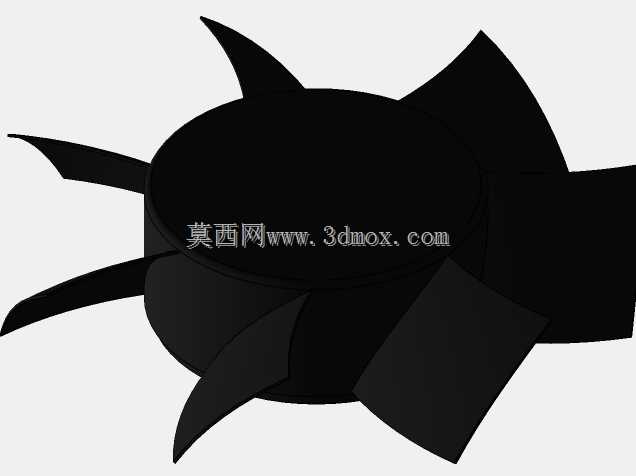

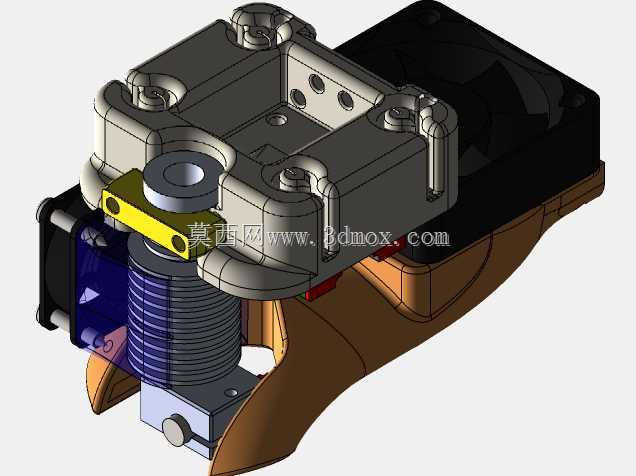

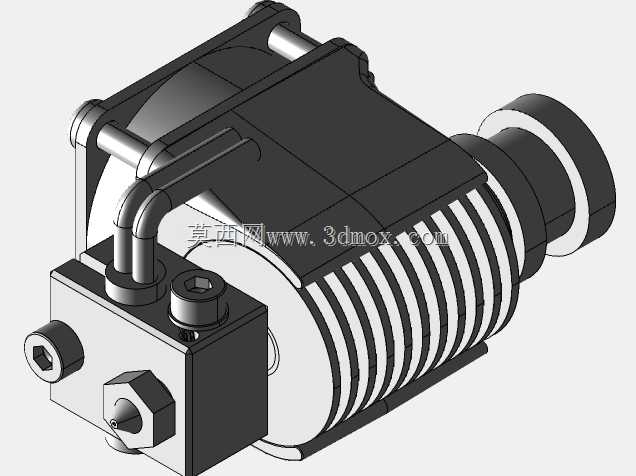

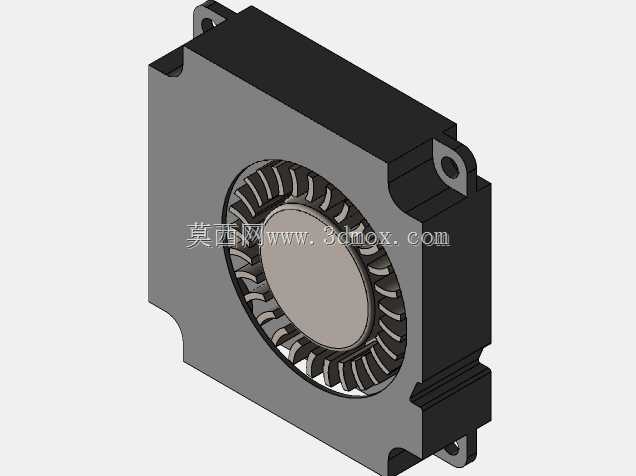

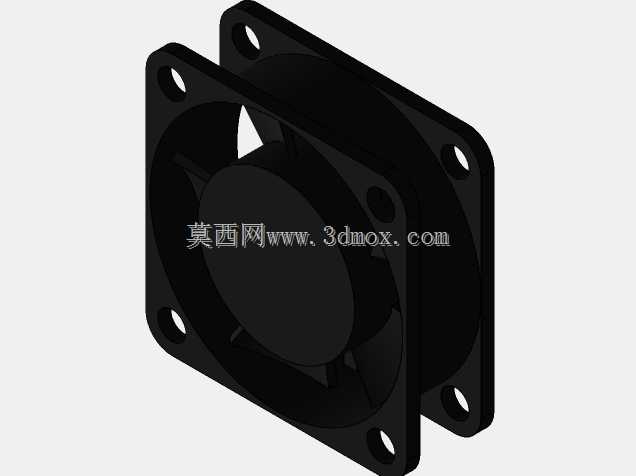

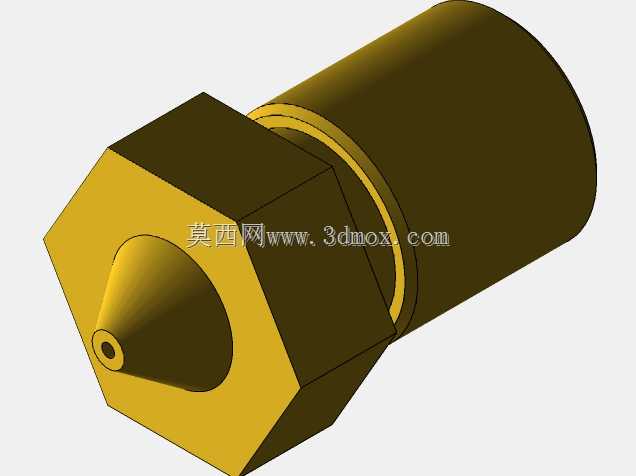

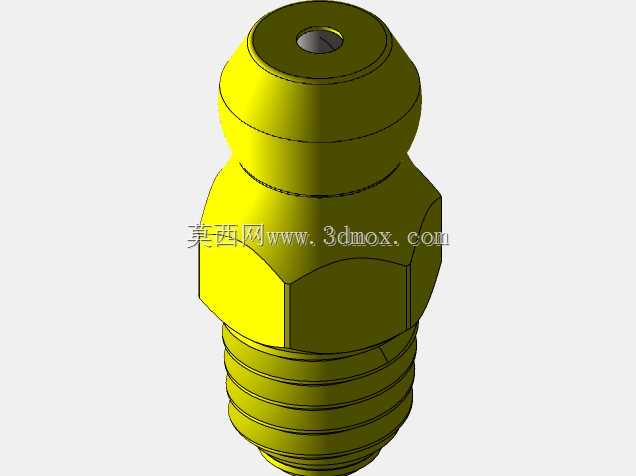

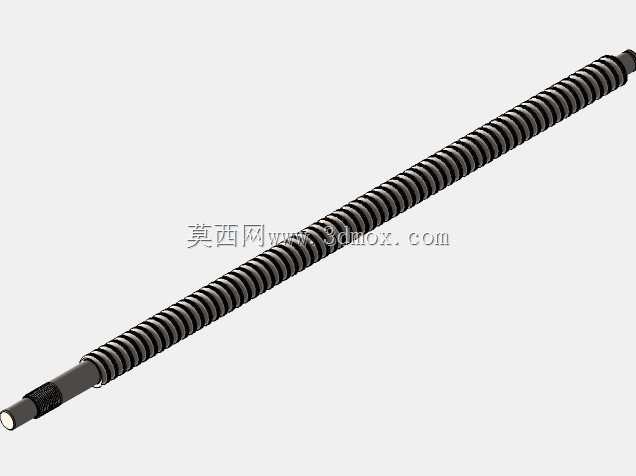

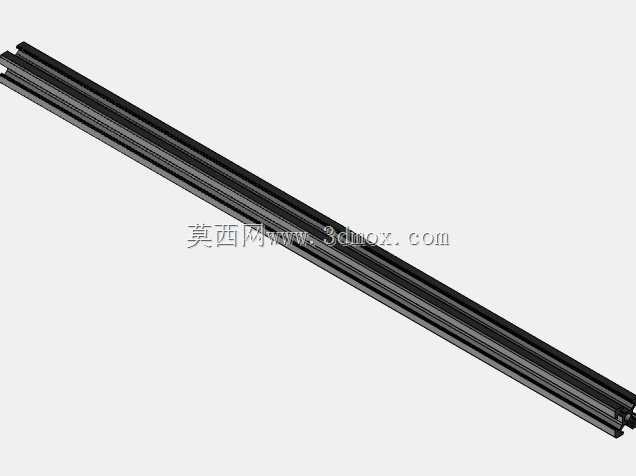

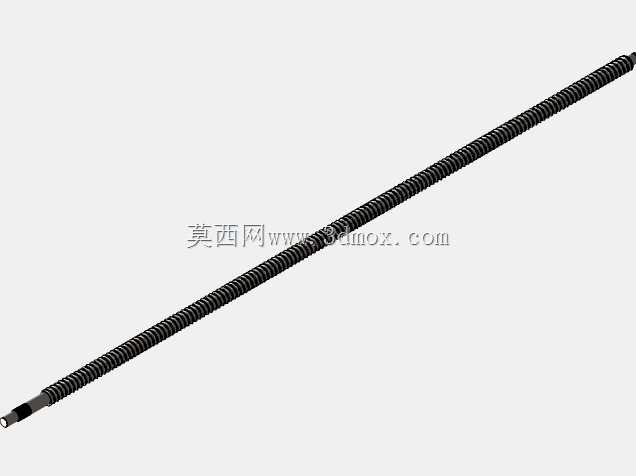

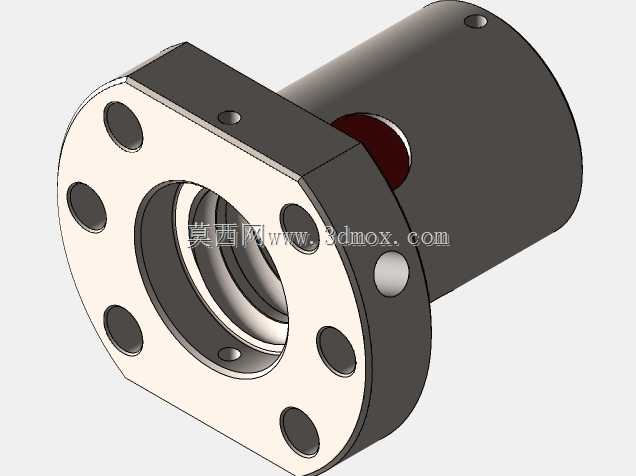

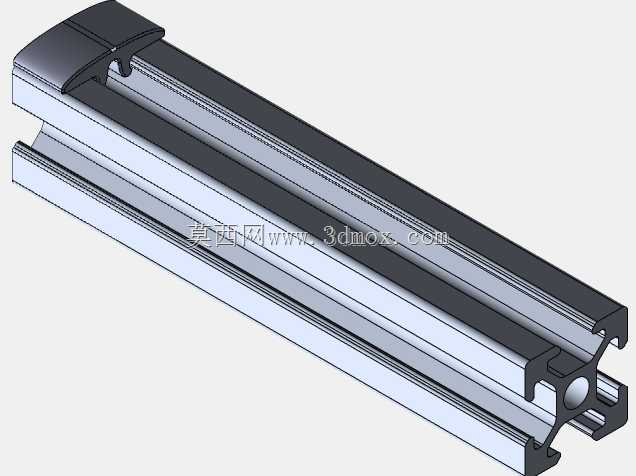

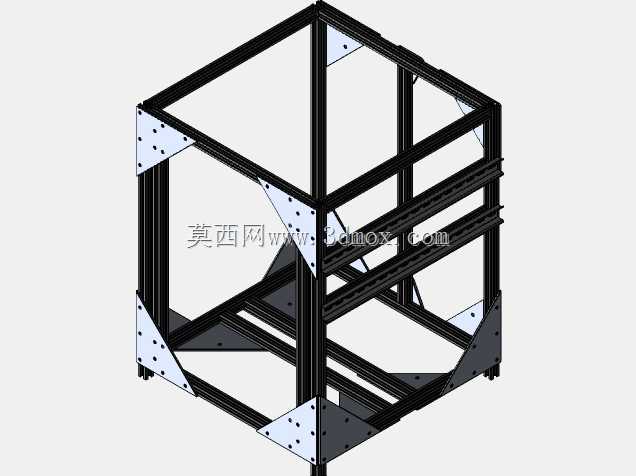

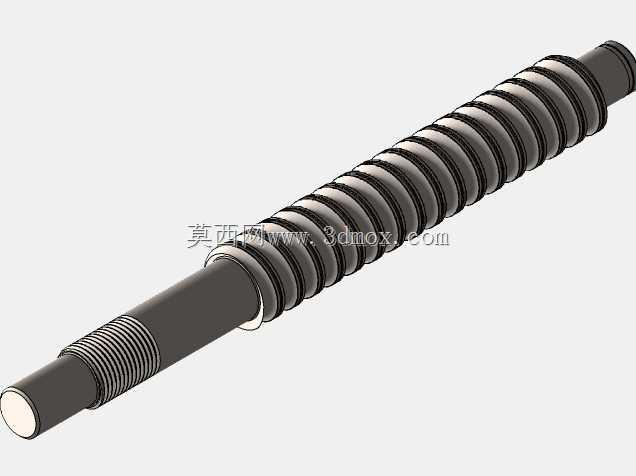

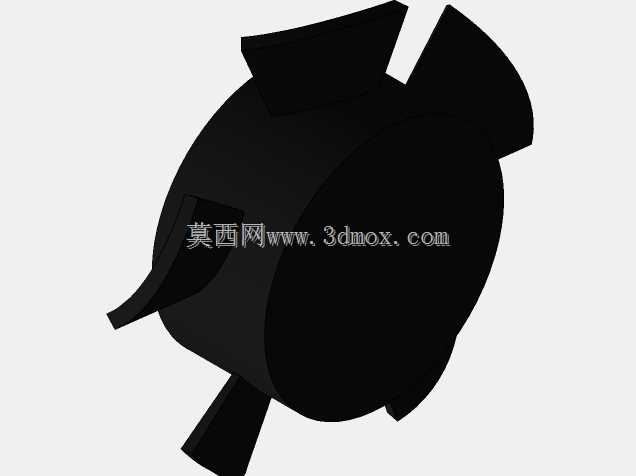

　　从实际工位看，该总成主要承担XY平面内的轨迹跟随和Z向层厚配合，喷嘴在加热块内将丝状耗材熔化后，按切片路径沉积到热床表面；侧向离心风机通过独立风道把气流导向刚挤出的丝材，使悬垂、桥接区域快速冷却，降低塌边风险。散热端另一路轴流风扇对准冷端翅片，把喉管上方热量带走，避免耗材提前软化造成堵头。两类风道在模型中均保留了安装边界和出风方向，结构工程师在改型时可以直接校核风路是否与皮带、线束、机架干涉。

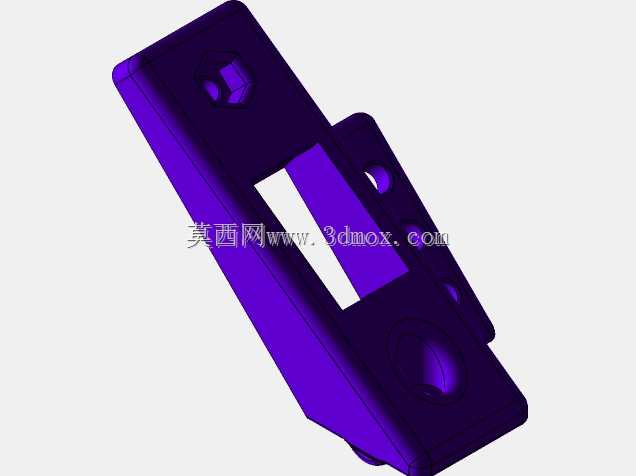

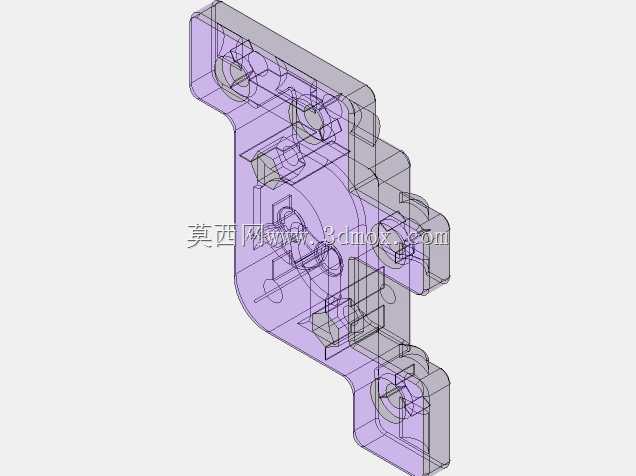

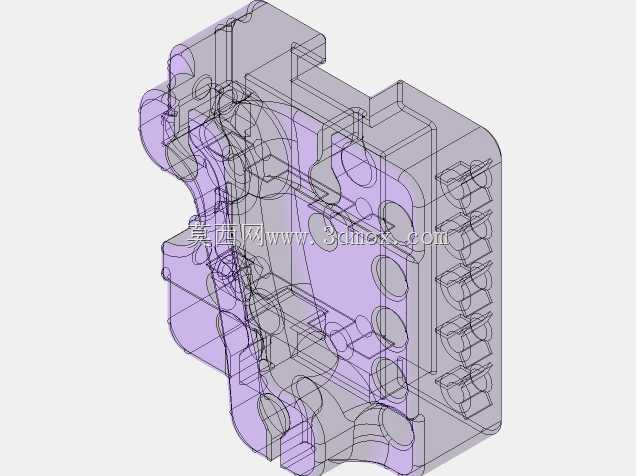

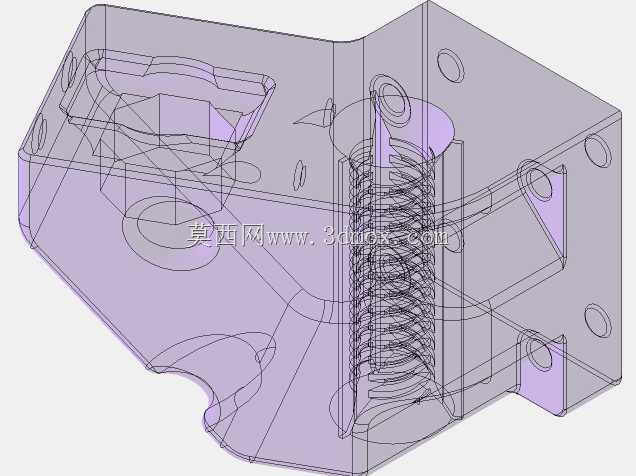

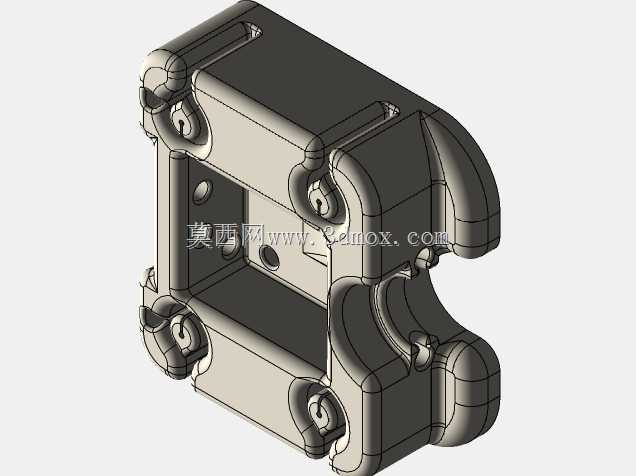

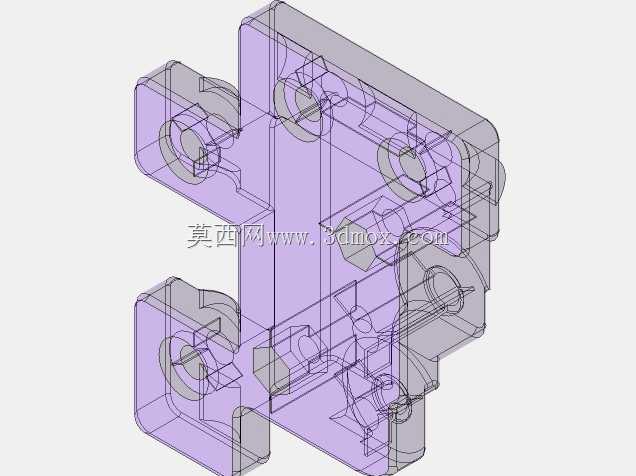

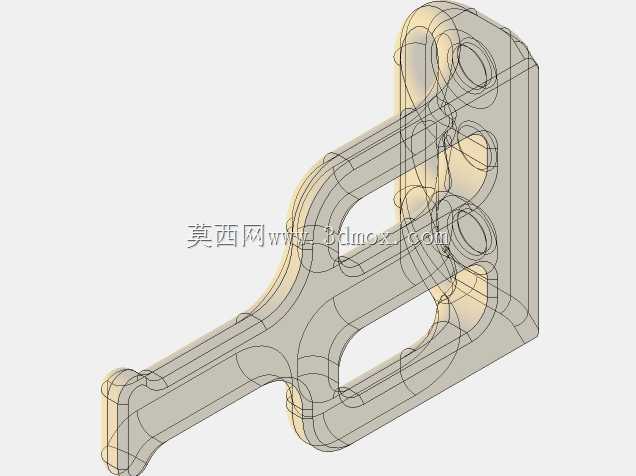

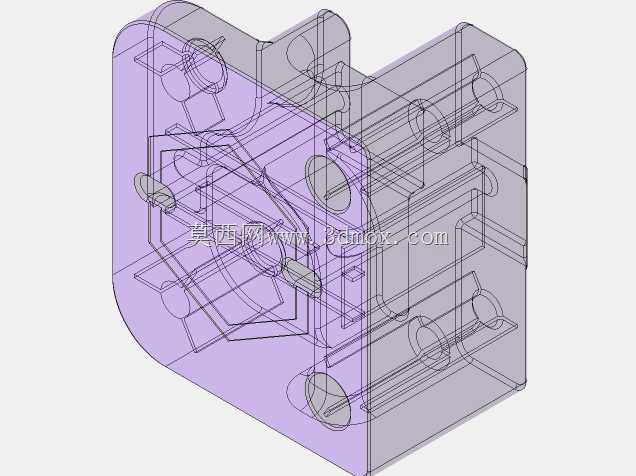

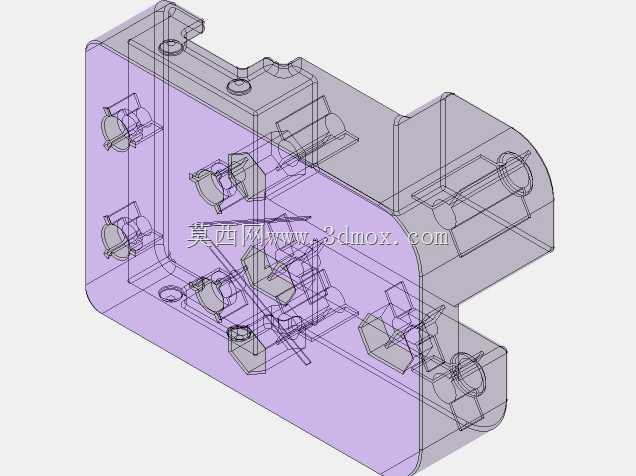

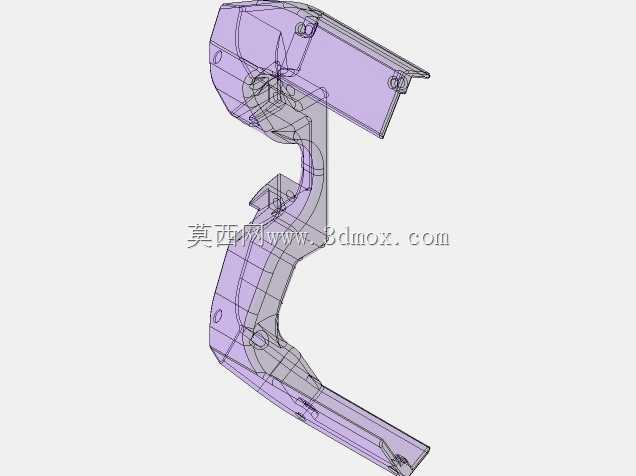

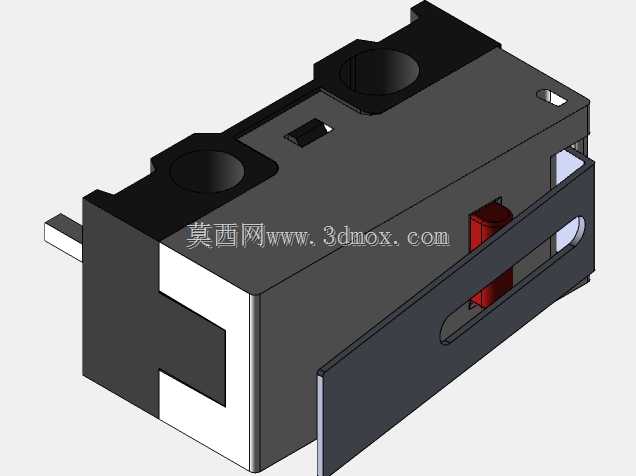

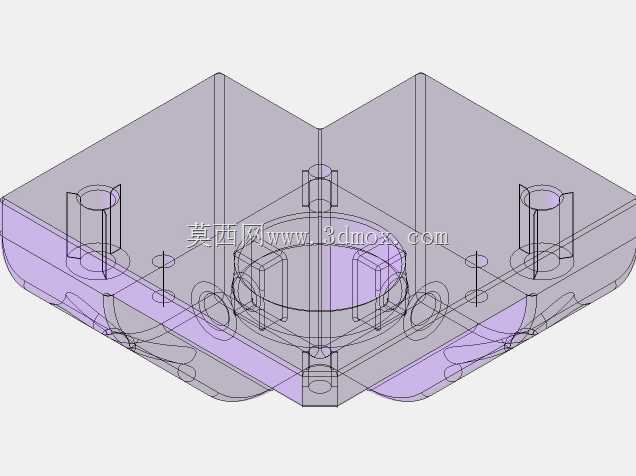

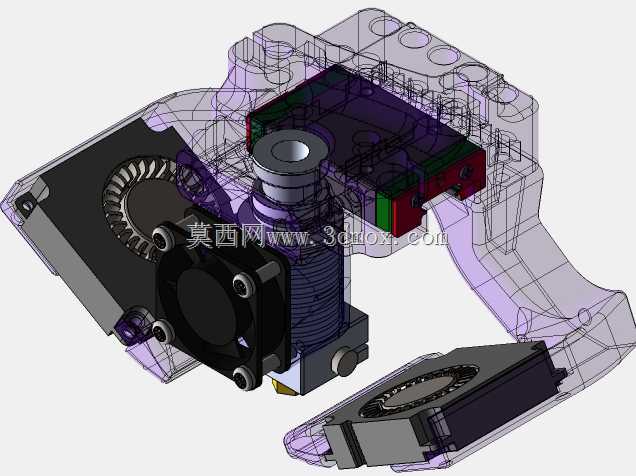

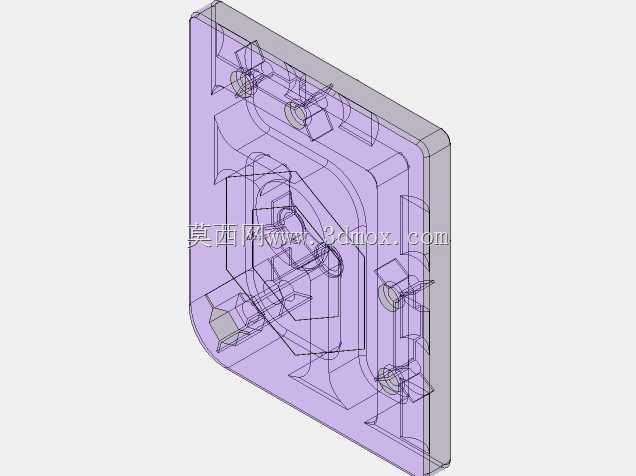

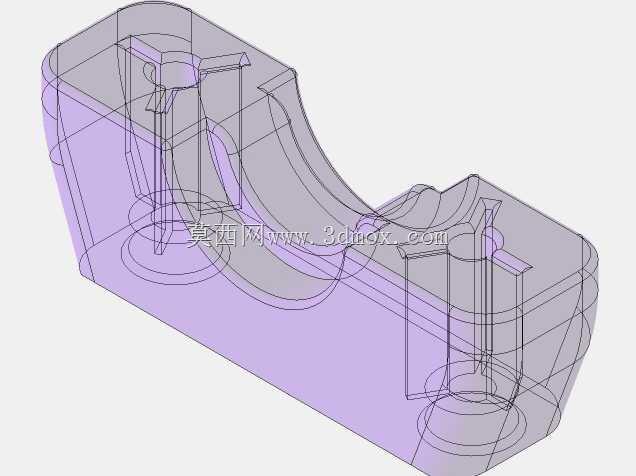

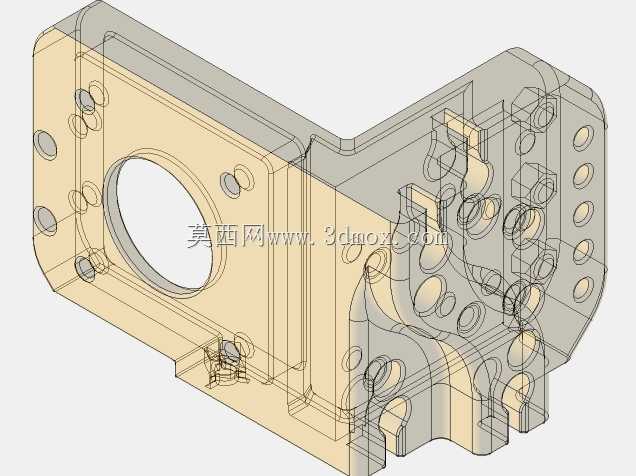

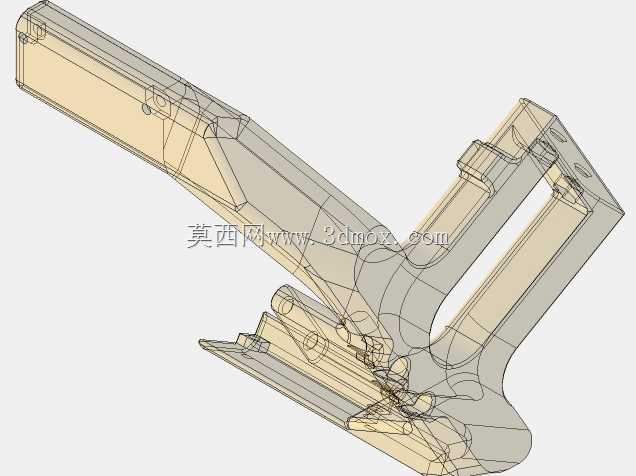

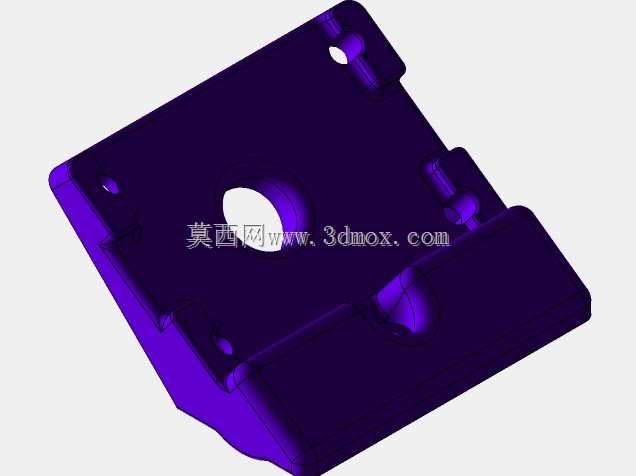

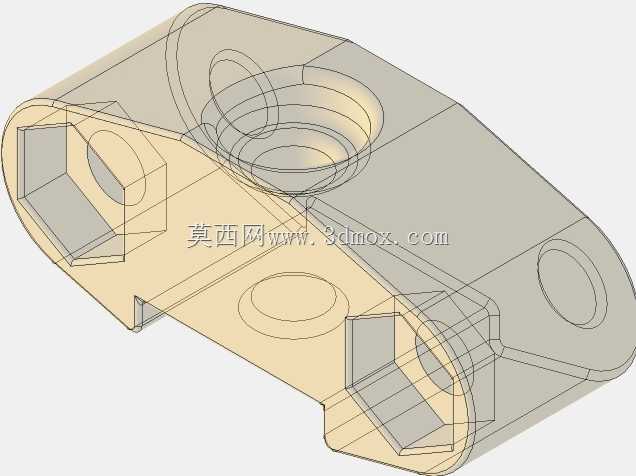

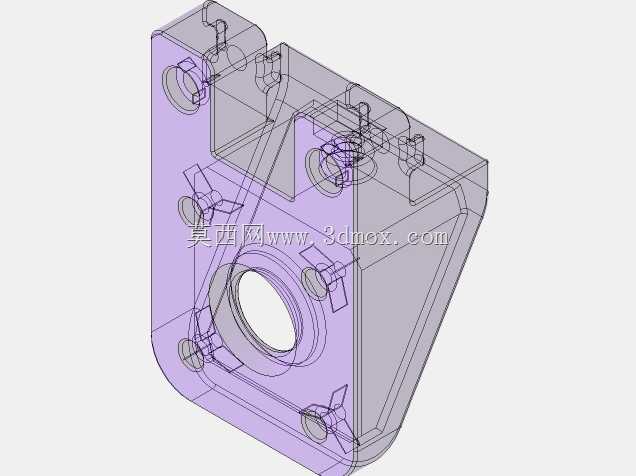

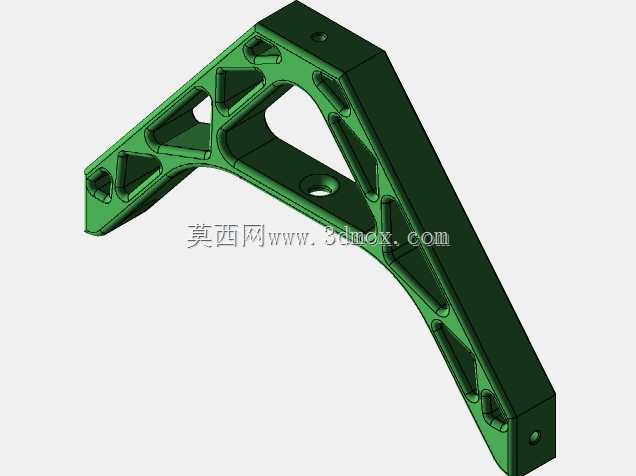

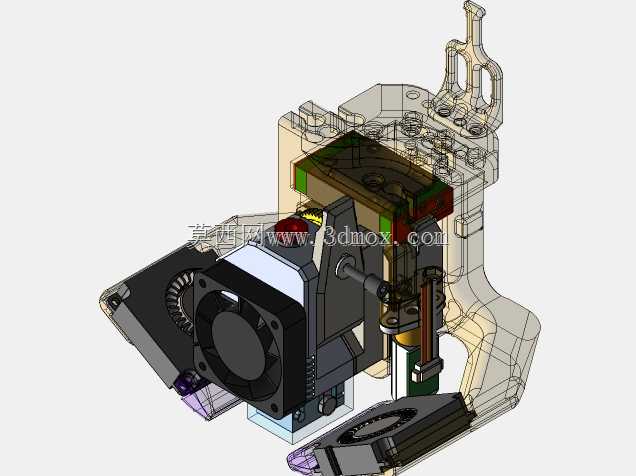

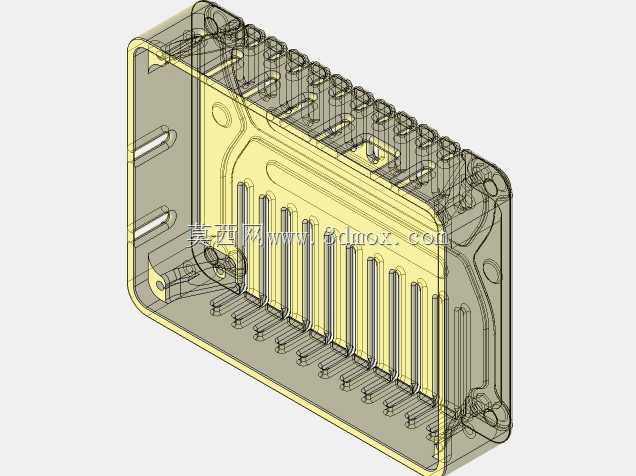

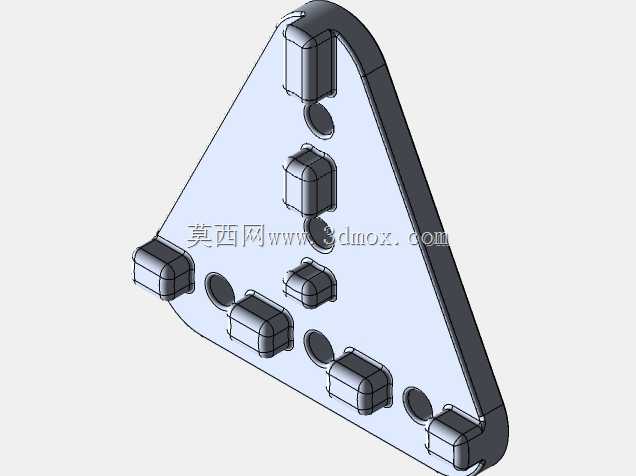

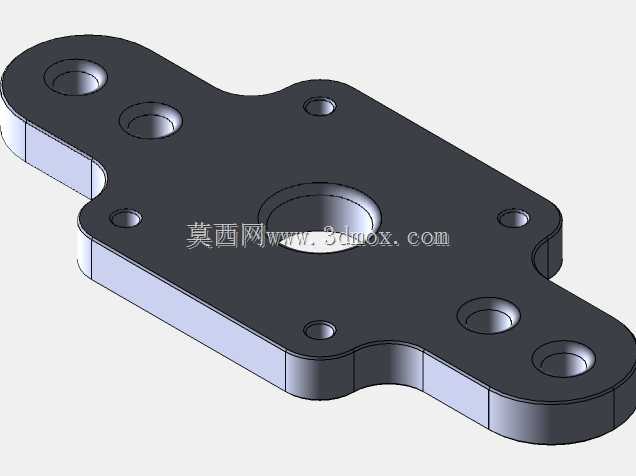

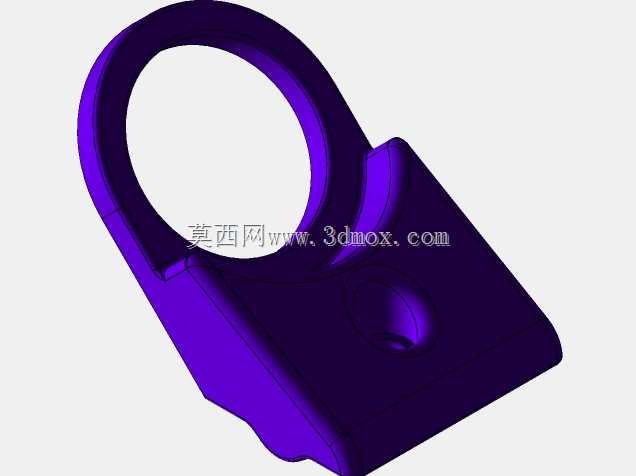

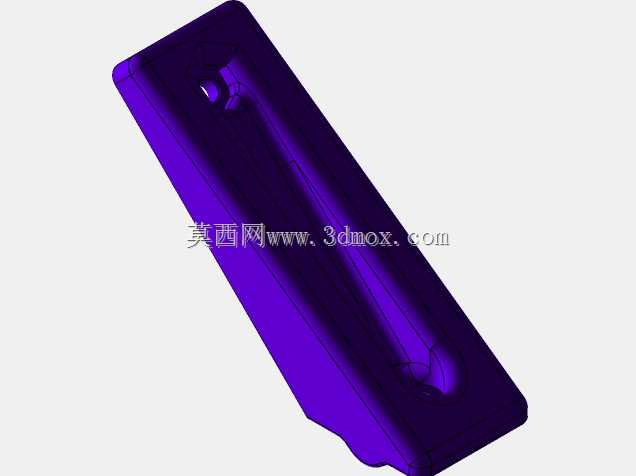

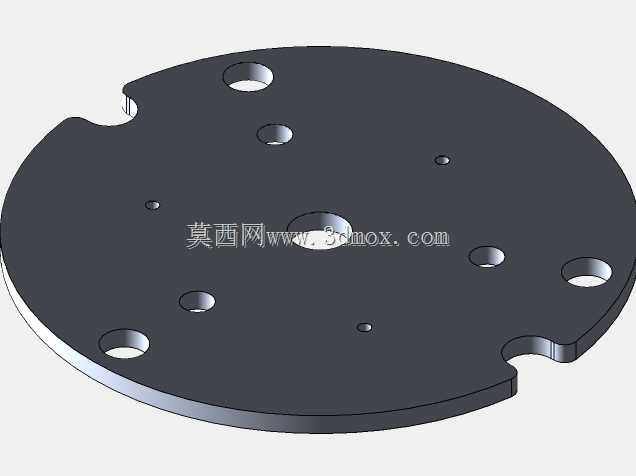

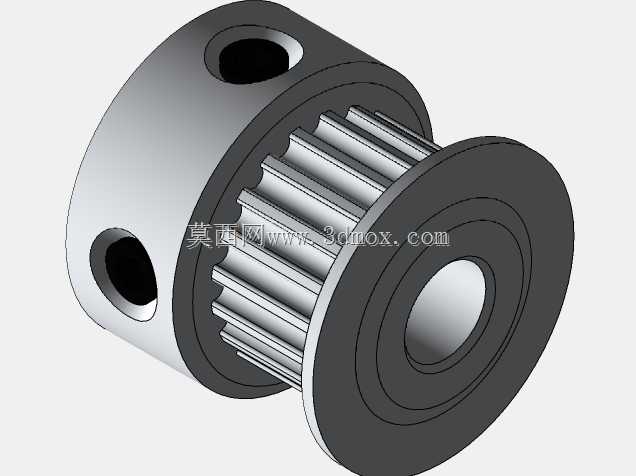

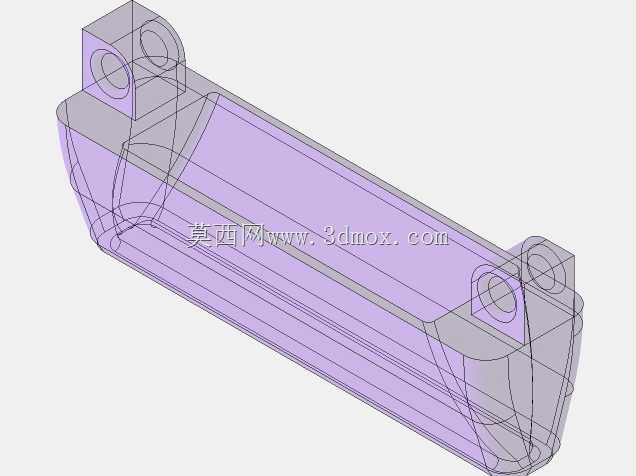

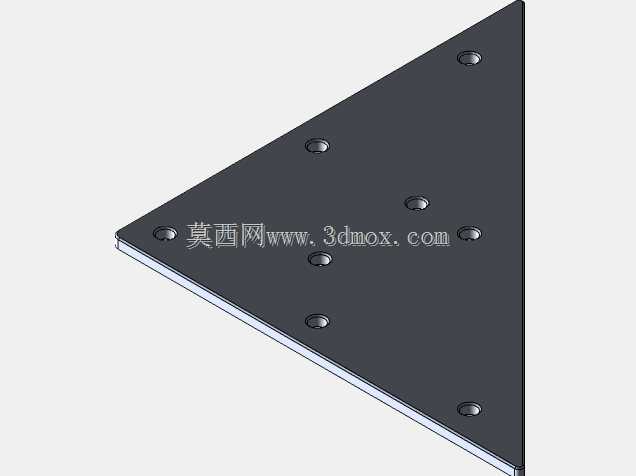

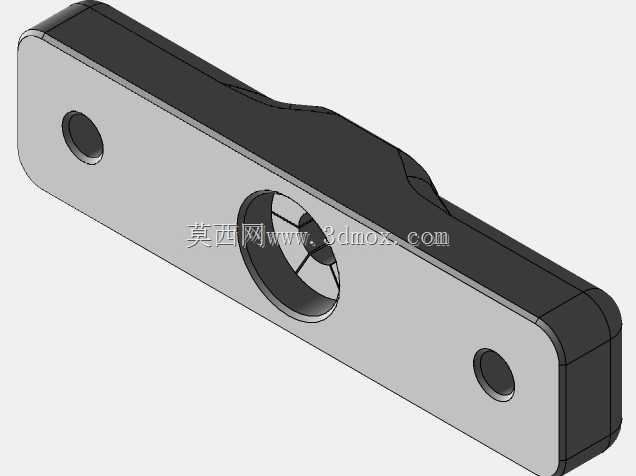

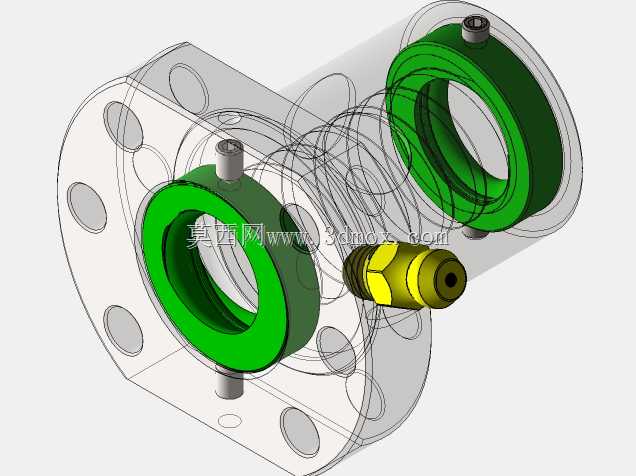

　　设计思路上，打印头支架采用轻量化承托方式，把电机、风扇、散热片、热端和限位触发件集中布置在运动质量中心附近。Corexy机构本身通过两组同步带的差速合成实现X、Y方向运动，运动端重量越轻，加减速阶段的惯性扰动越小；因此支架多处采用镂空和薄壁立筋，在保证螺钉柱、导轨夹持面和皮带固定点强度的同时，减少不必要的实体填充。模型中透明表达的外轮廓便于观察内部堆叠关系，可以看到热端与风冷部件并非简单叠装，而是围绕喉管轴线、风扇中心线和导轨安装面逐层协调。

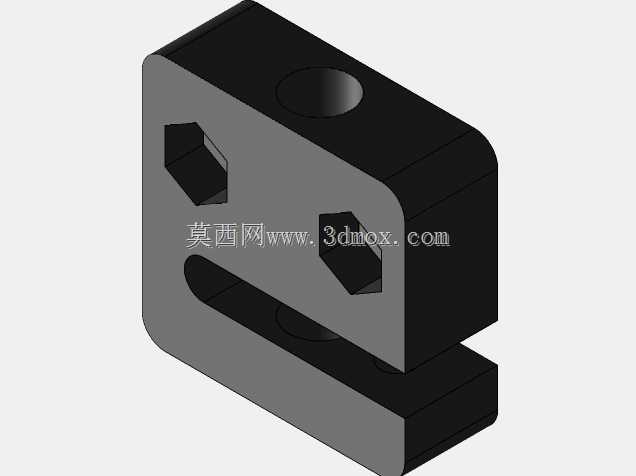

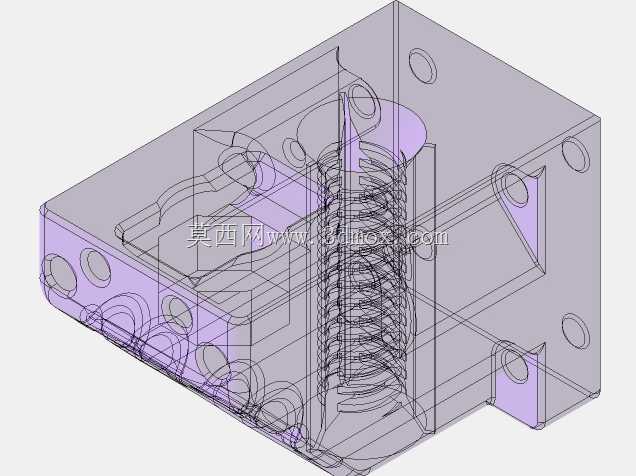

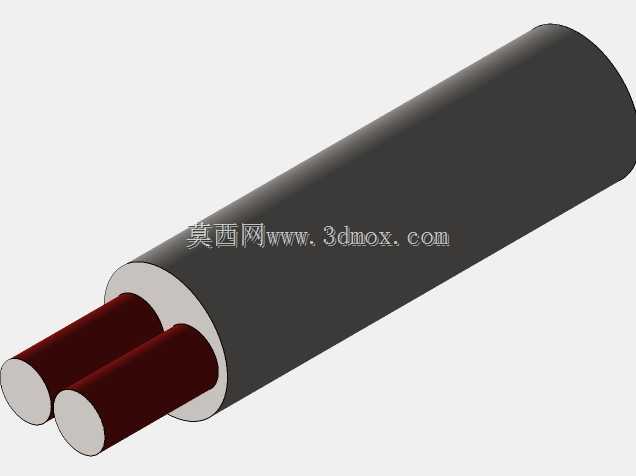

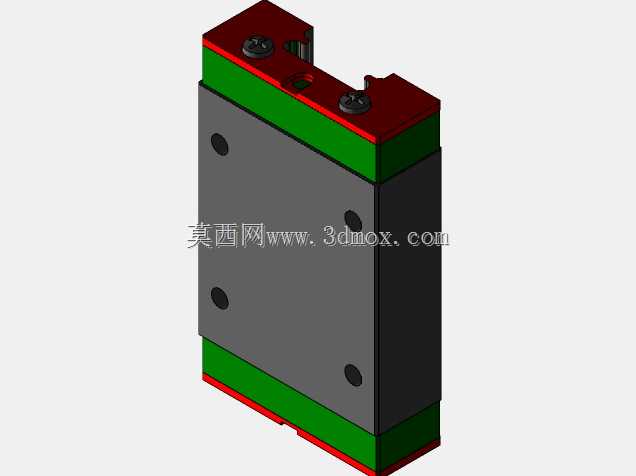

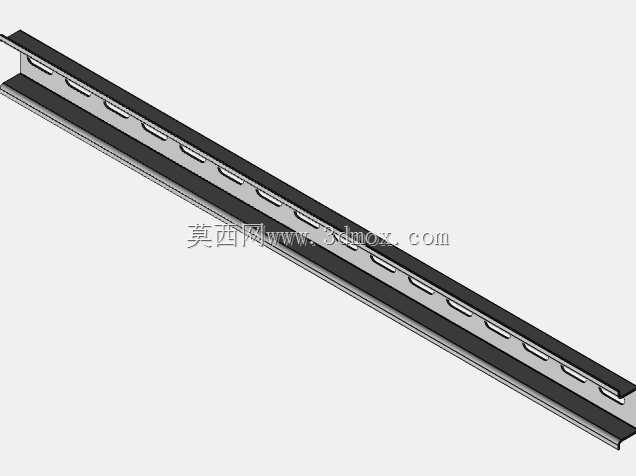

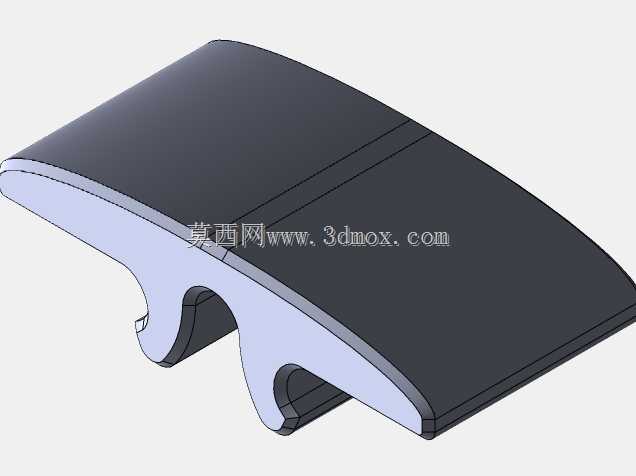

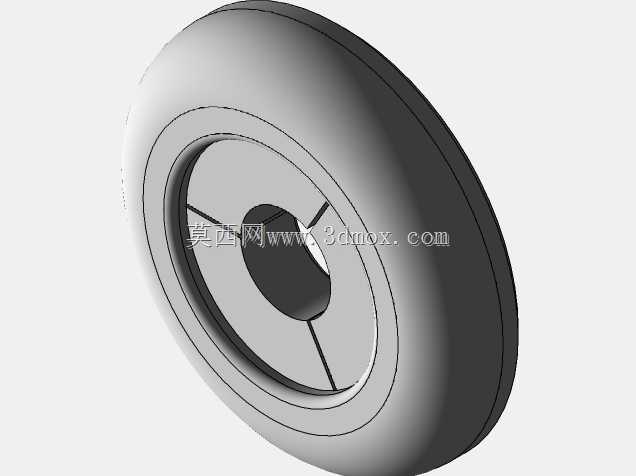

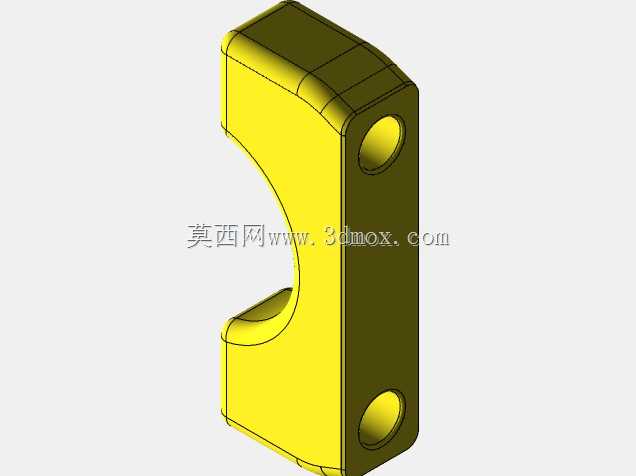

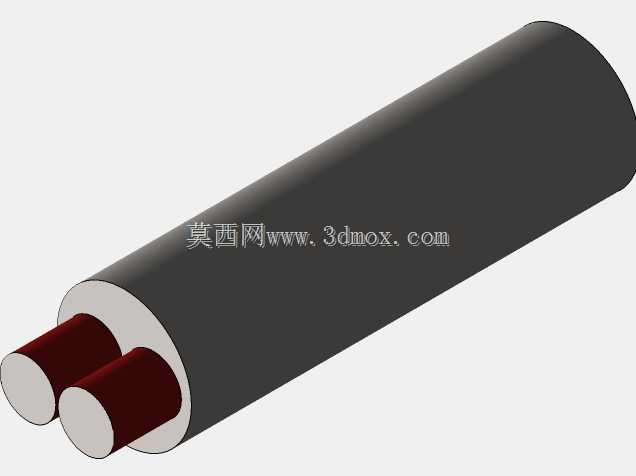

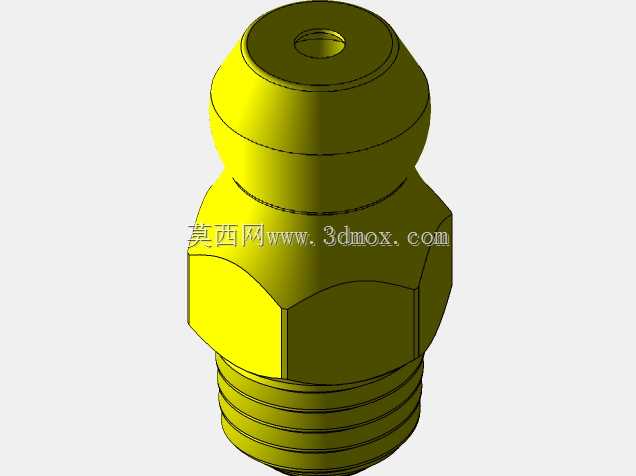

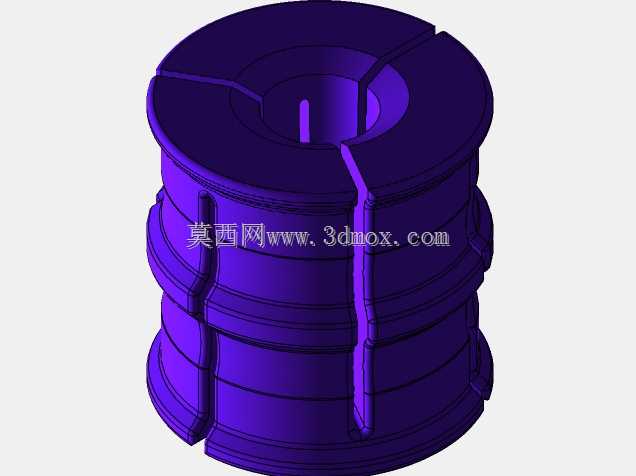

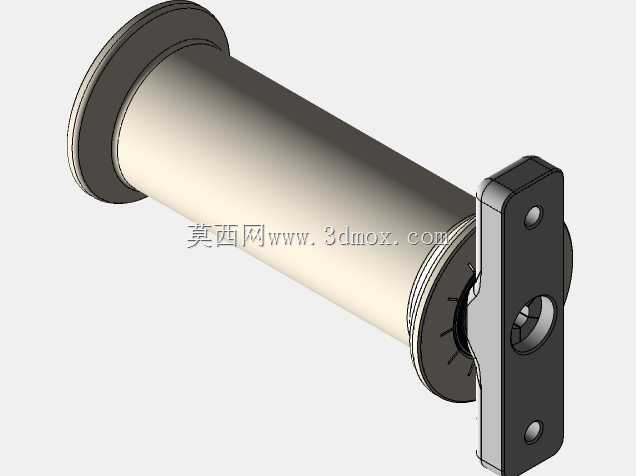

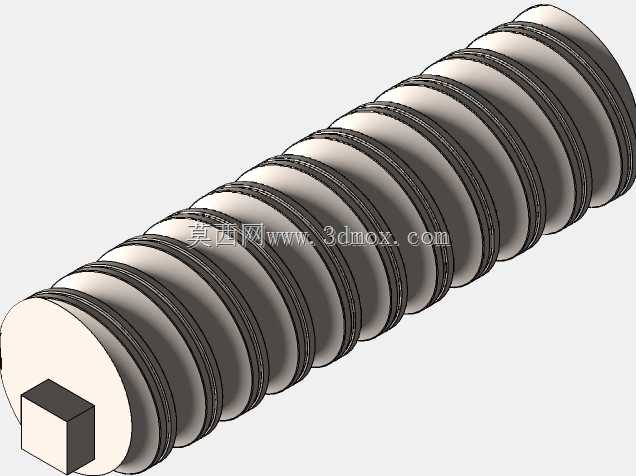

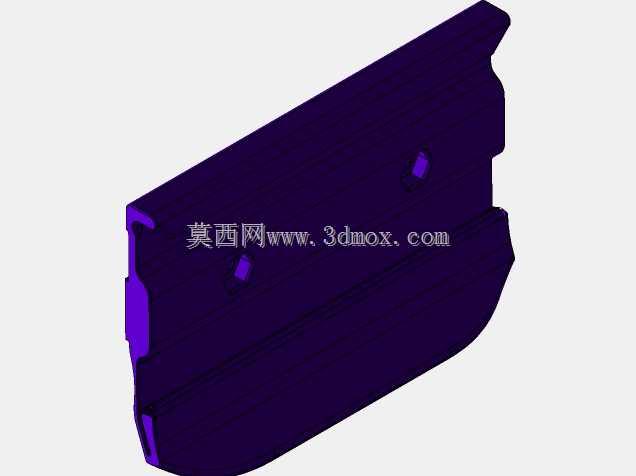

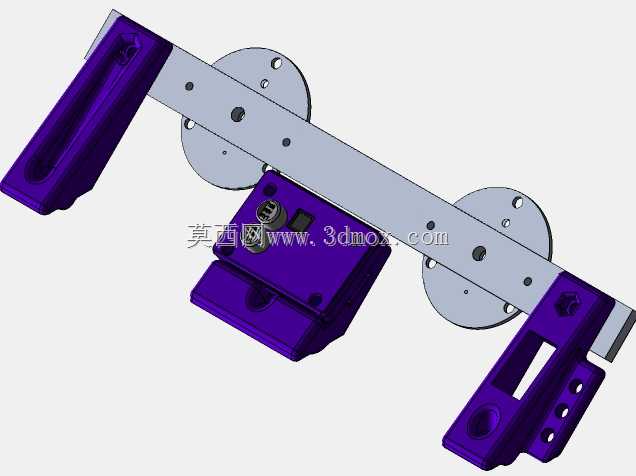

　　安装边界方面，需要重点关注滑块与直线导轨的配合长度、皮带夹线点相对喷嘴中心的位置，以及风扇插头、热敏线、加热棒线的走线空间。喷嘴下端为整机最低工作点，调平时应以喷嘴尖到成型平台的距离作为Z零点；冷端风扇、风道侧壁和皮带张紧件均应高于该基准，防止首层扫描时触碰平台或工件。横向轮廓还要预留耗材导入通道，送料齿轮的压紧力调节螺钉应暴露在便于操作的一侧，避免设备装入外罩后无法维护。

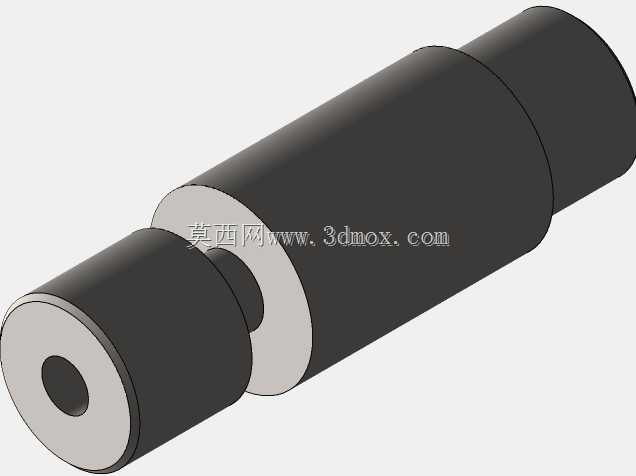

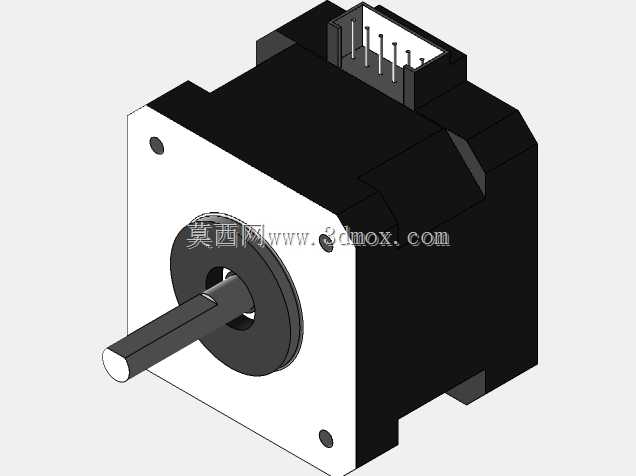

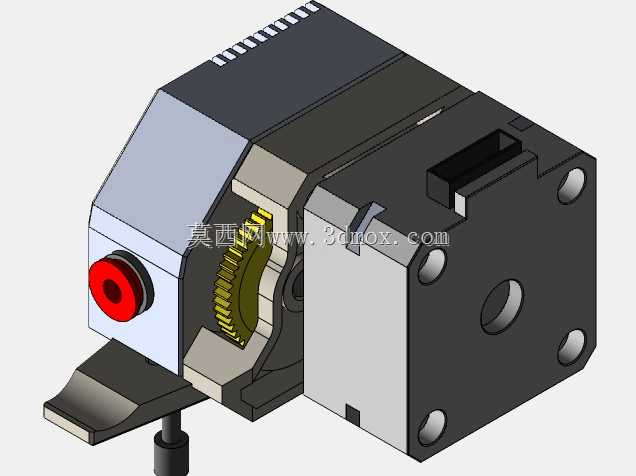

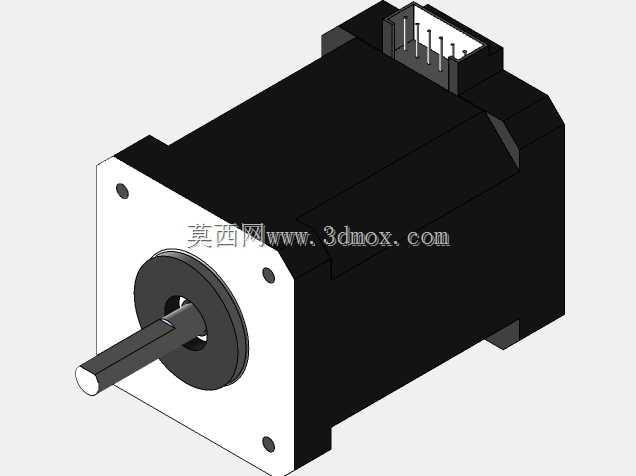

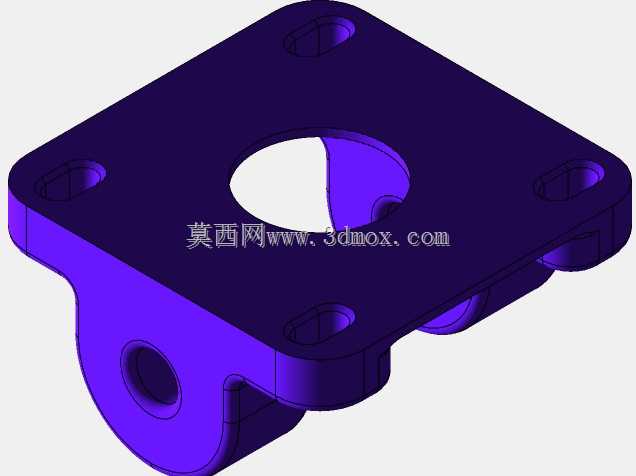

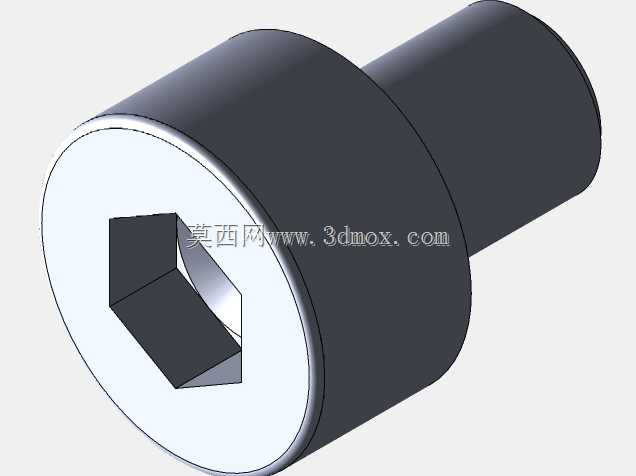

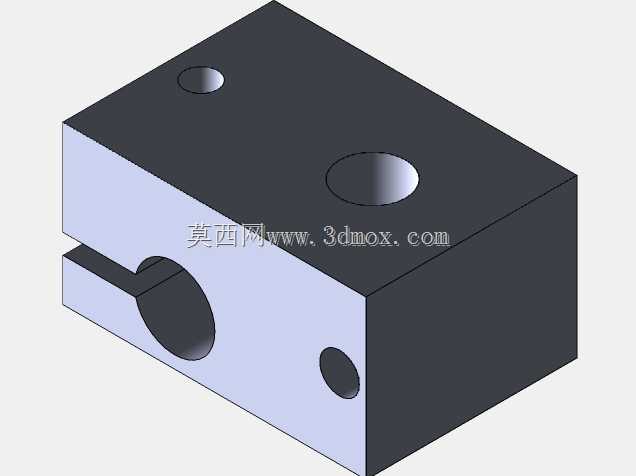

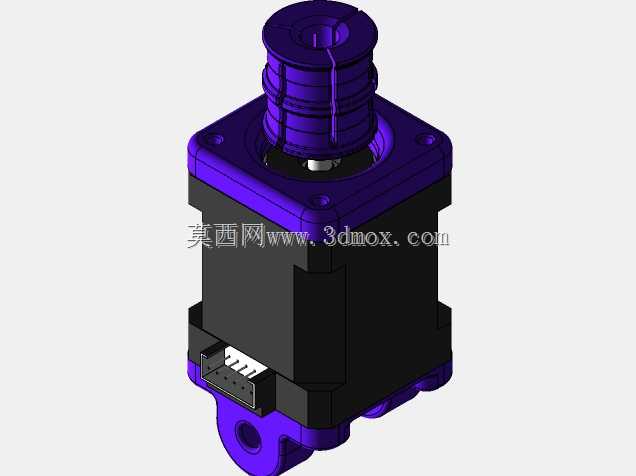

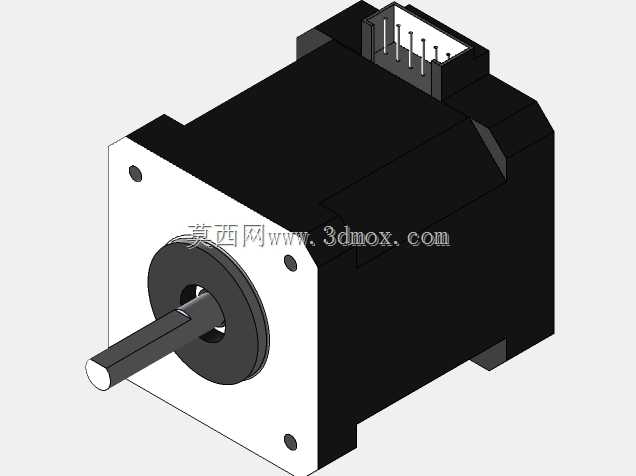

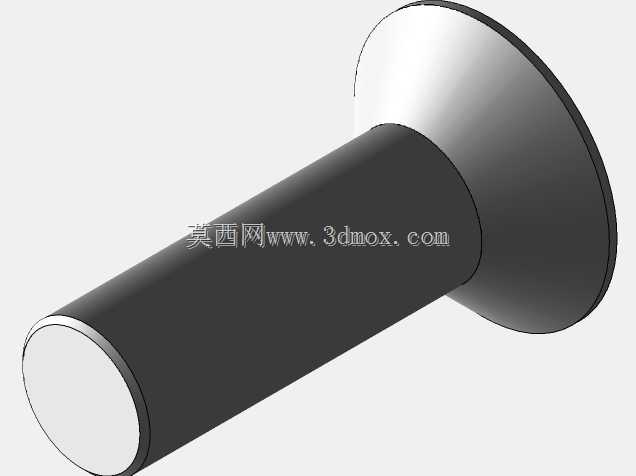

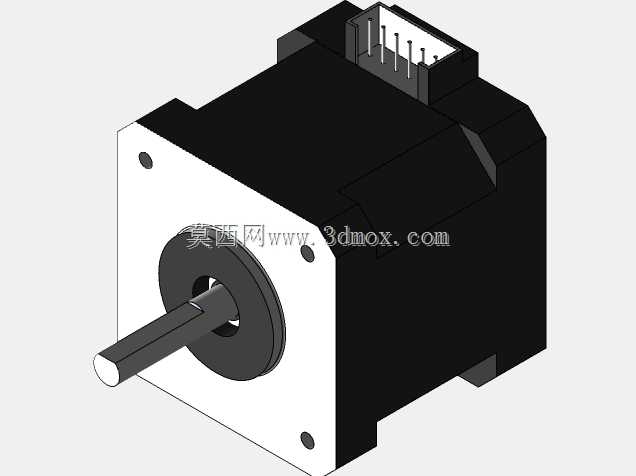

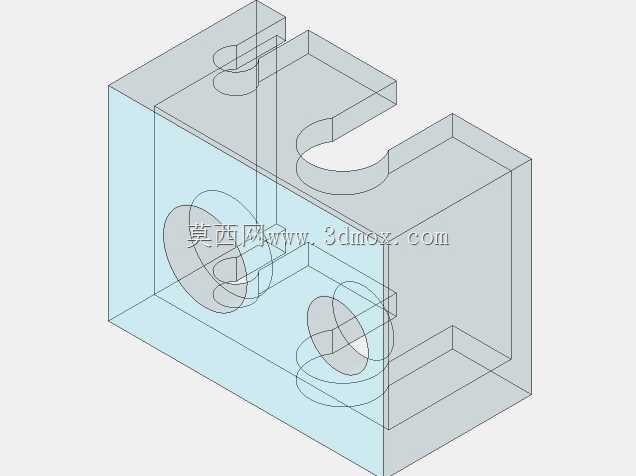

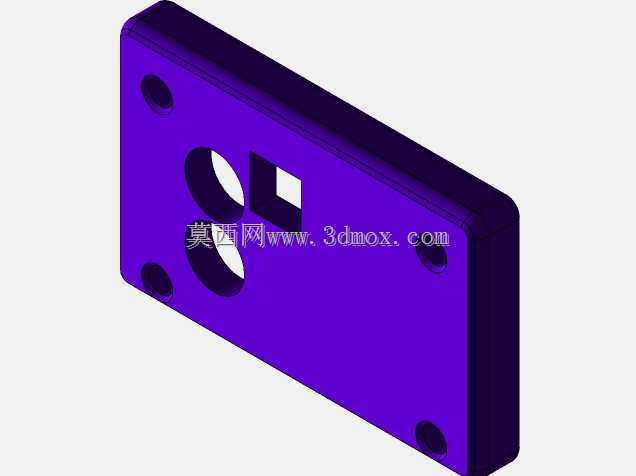

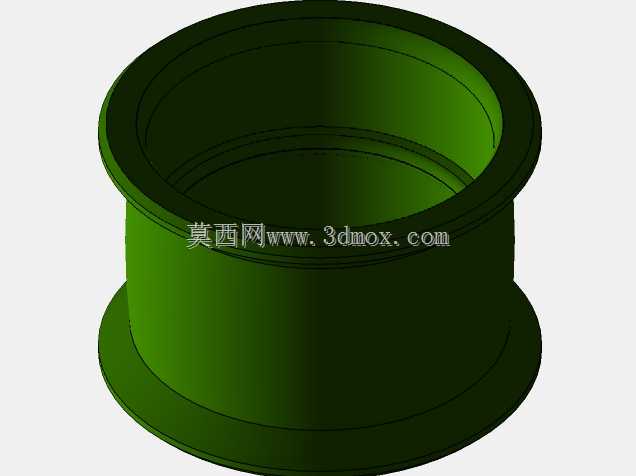

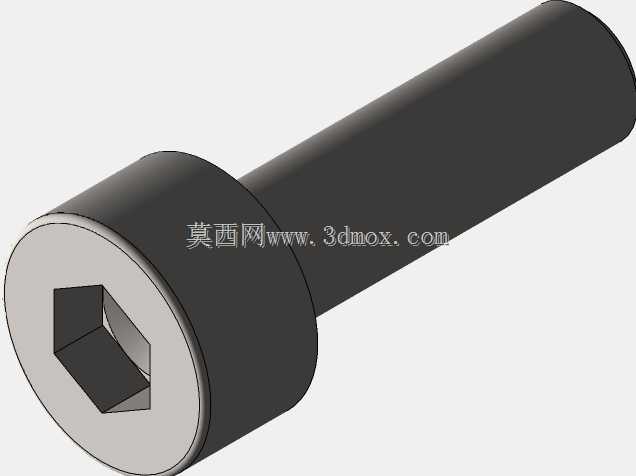

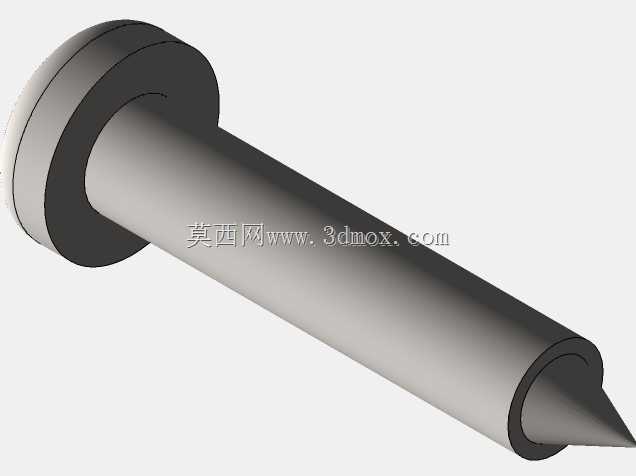

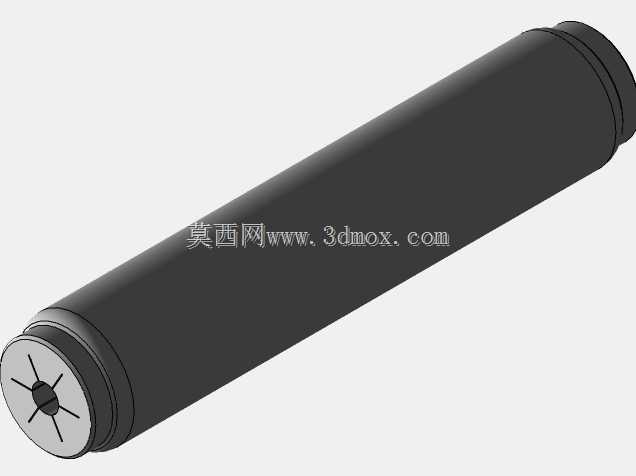

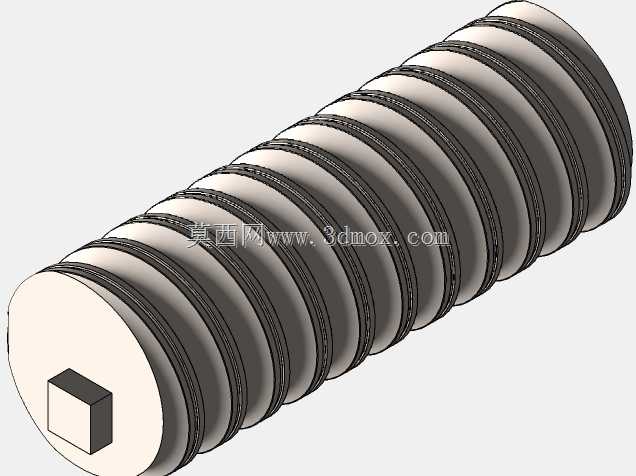

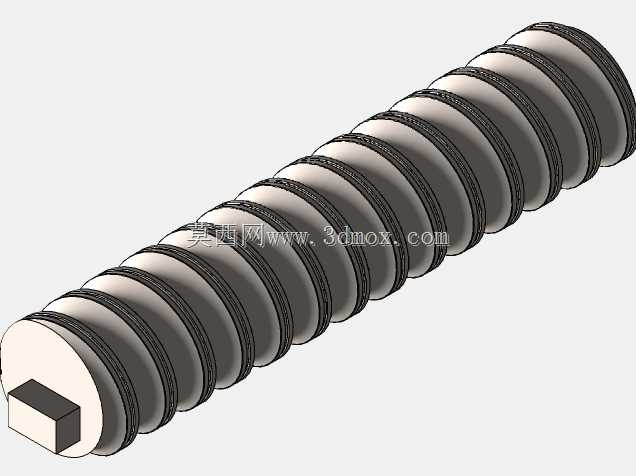

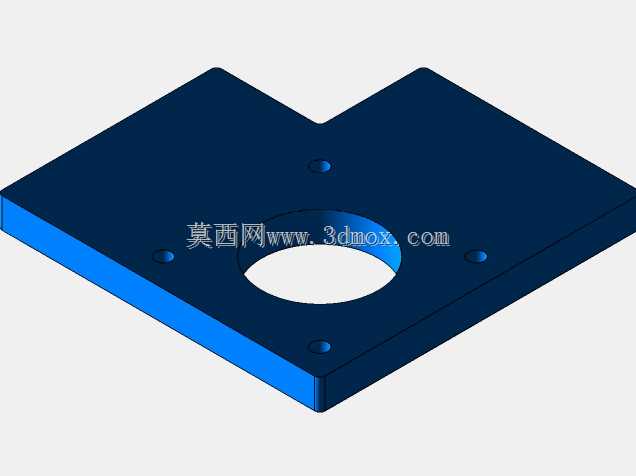

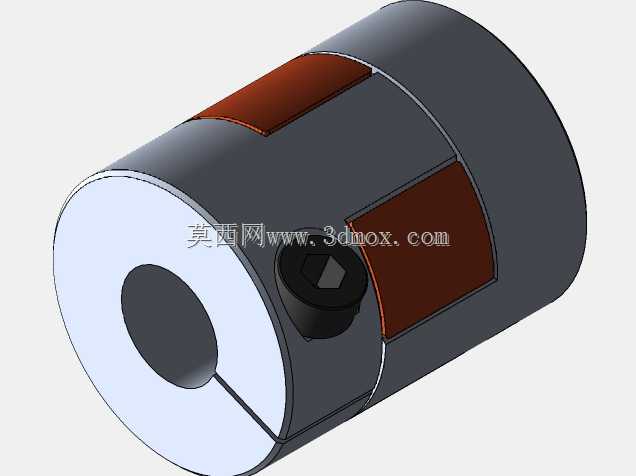

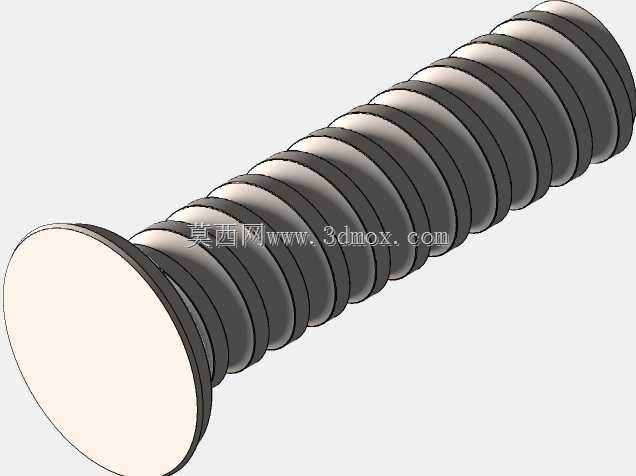

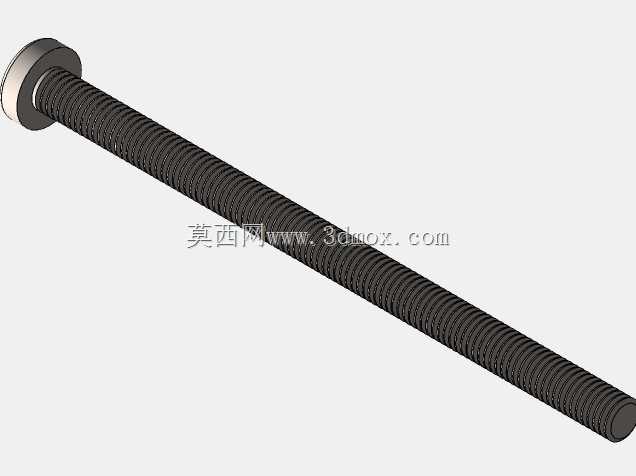

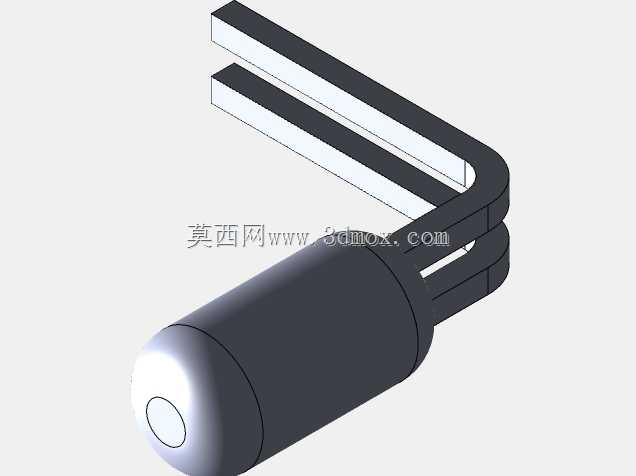

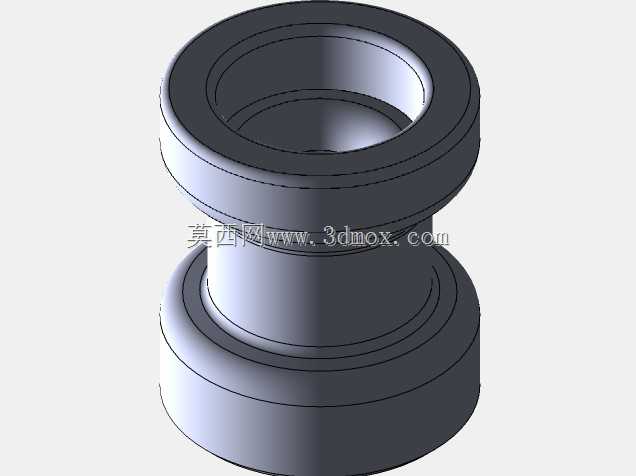

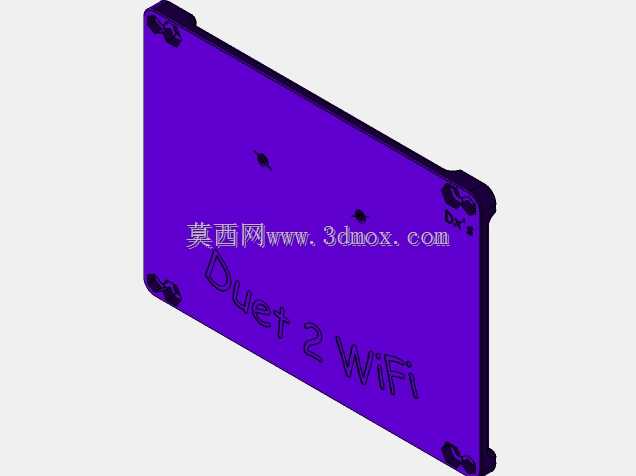

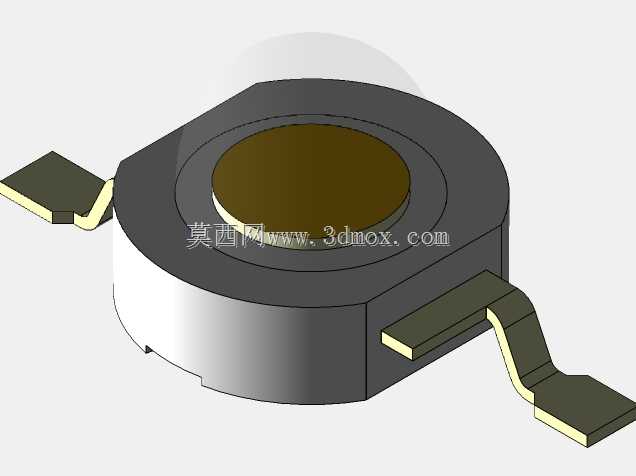

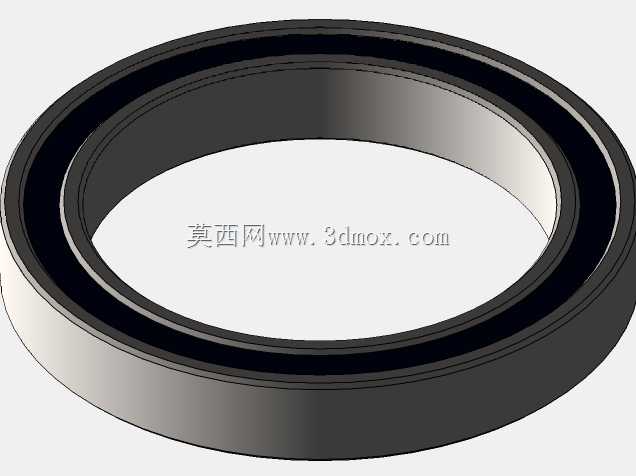

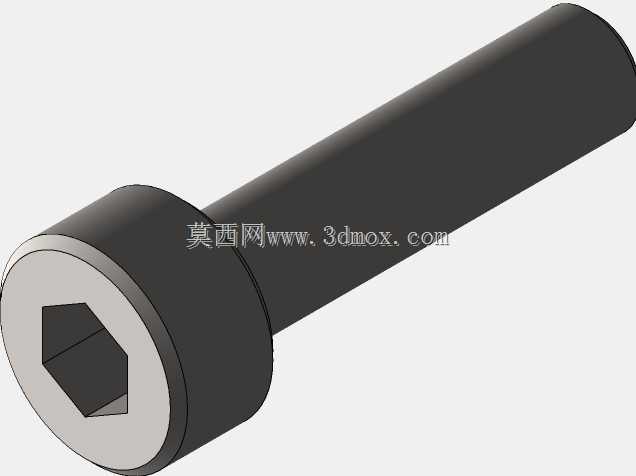

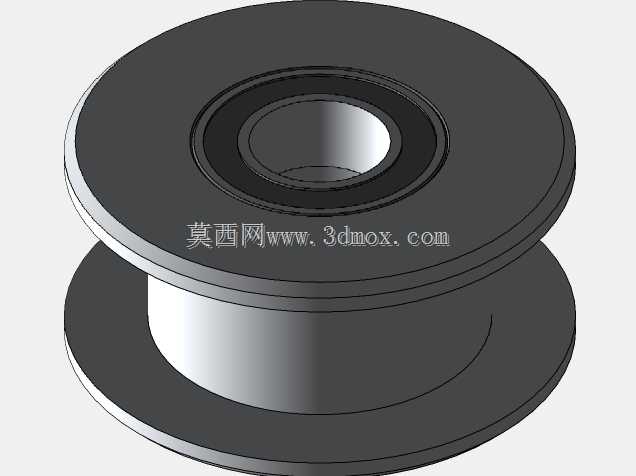

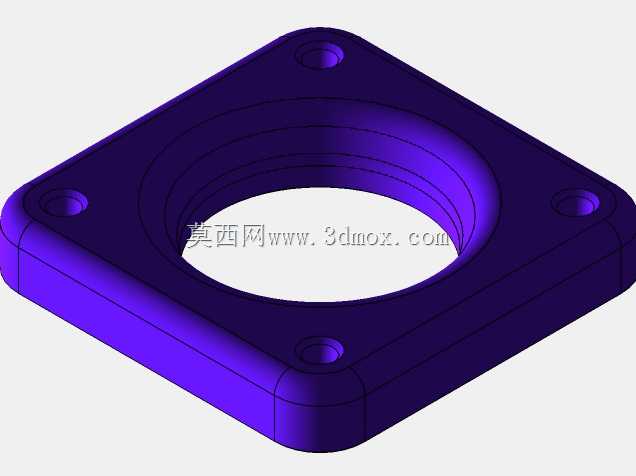

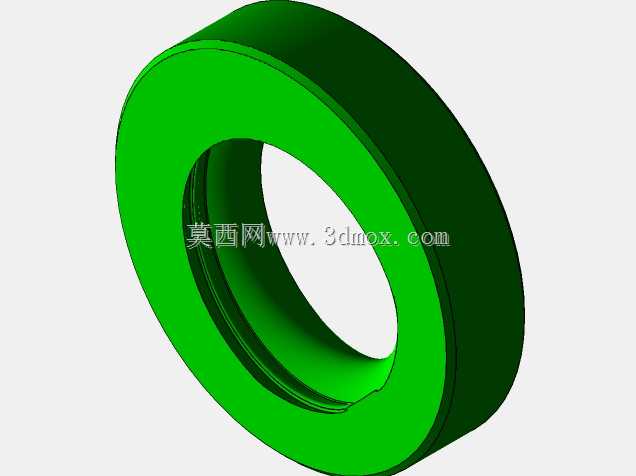

　　在零部件选型与校核时，可把该总成拆为几个功能子模块：一是挤出驱动模块，关注齿轮咬合半径、耗材压紧行程和步进电机安装面；二是热端模块，关注喉管同轴度、加热块夹持、喷嘴拧紧空间以及热敏元件固定；三是散热模块，关注翅片与风扇的贴合面、风道入口面积和出风口对喷嘴周边的覆盖角；四是运动连接模块，关注滑块螺钉孔位、皮带固定座、同步带包角和限位触发位置。各模块之间通过螺钉柱和定位面连接，拆装时不需要大范围拆解机架，适合频繁更换喷嘴或清理堵料的使用场景。

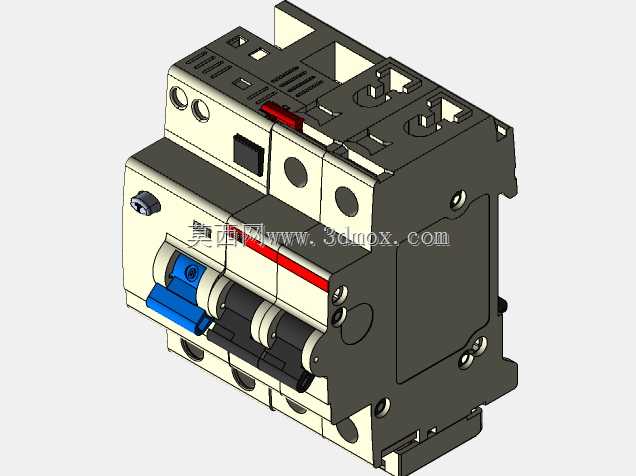

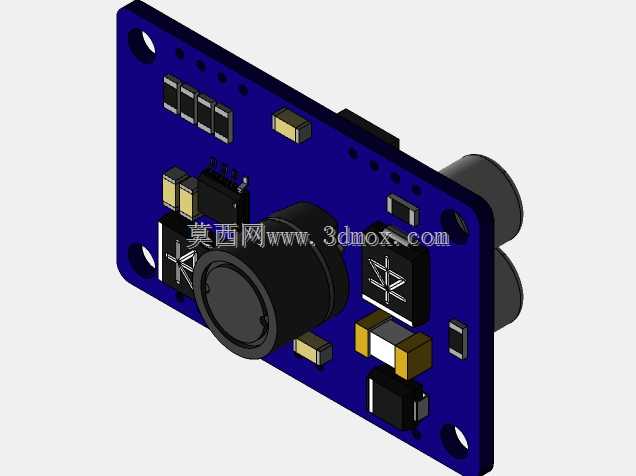

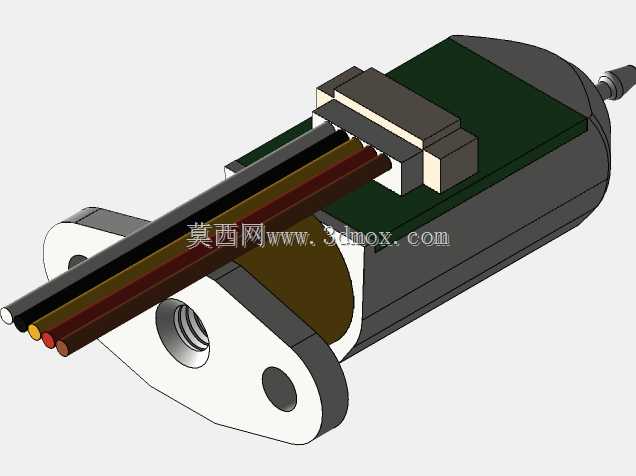

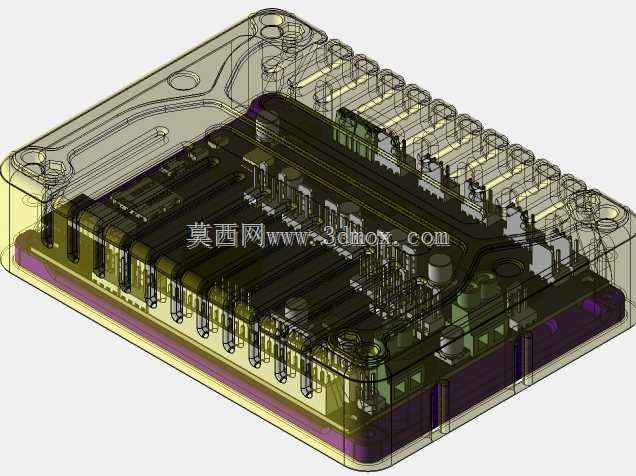

　　应用场景上，这类结构常见于个人桌面制造、小型工作室样件验证、教学实验平台以及低成本自动化成型设备。面对 PLA 等需要较强冷却的材料时，侧向风道可提供稳定层间冷却；面对需要保持热端温度的材料，则应结合设备 enclosure、保温罩和温度场重新评估风扇风量。模型给出的透明壳体和内部实体关系，也适合用于干涉检查、装配工艺编写、维护手册示意以及二次改型。工程师在扩展自动调平探针、换色机构、防护罩或近程挤出电机时，应先以喷嘴中心线为基准建立运动坐标，再核对新增零件是否侵入皮带运动平面、风扇进风区和平台边缘，避免轻量化支架在高速换向时产生附加载荷。
