适配Revo生态的快换喷嘴3D打印热端

　　这套热端结构面向FDM熔融沉积成型设备的挤出末端改造场景，核心定位是在保留E3D V6热端成熟热流道逻辑的基础上，重新梳理喷嘴拆装路径与冷却边界，让桌面级设备在多材料切换、喷嘴口径更换、日常维护堵头清理时，不再需要反复使用扳手高温拆卸螺纹件，也能避免传统热端换嘴时加热块移位、喉管受力变形、高温烫伤等常见现场问题。

　　从实际产线与创客空间的使用反馈来看，传统V6热端虽然热容量稳定、耗材适配范围广，但每次更换喷嘴都要等待加热块升至高温，再用两把扳手分别固定加热块与喷嘴，操作空间被挤出机支架、风扇罩层层遮挡，新手很容易在拆装过程中把喉管拧裂，或者冷却后喷嘴密封不到位出现融料渗漏。这套改型结构把快换接口整合到热端下部的喷嘴座区域，喷嘴与热流道的定位面采用锥面压紧密封，不需要额外螺纹旋合，日常更换只需要解锁卡扣就能拔出旧喷嘴，插入新规格喷嘴后自动完成轴向定位，整个过程即使在工作温度下也能借助隔热操作端快速完成，单嘴更换时间从原来的数分钟压缩到十几秒，特别适合频繁切换PLA、PETG、ABS、柔性TPU以及碳纤维填充耗材的打印任务，不同口径喷嘴对应精细小件、大尺寸快速打印、高流量硬质填充材料的需求，不用反复调整热端装配公差。

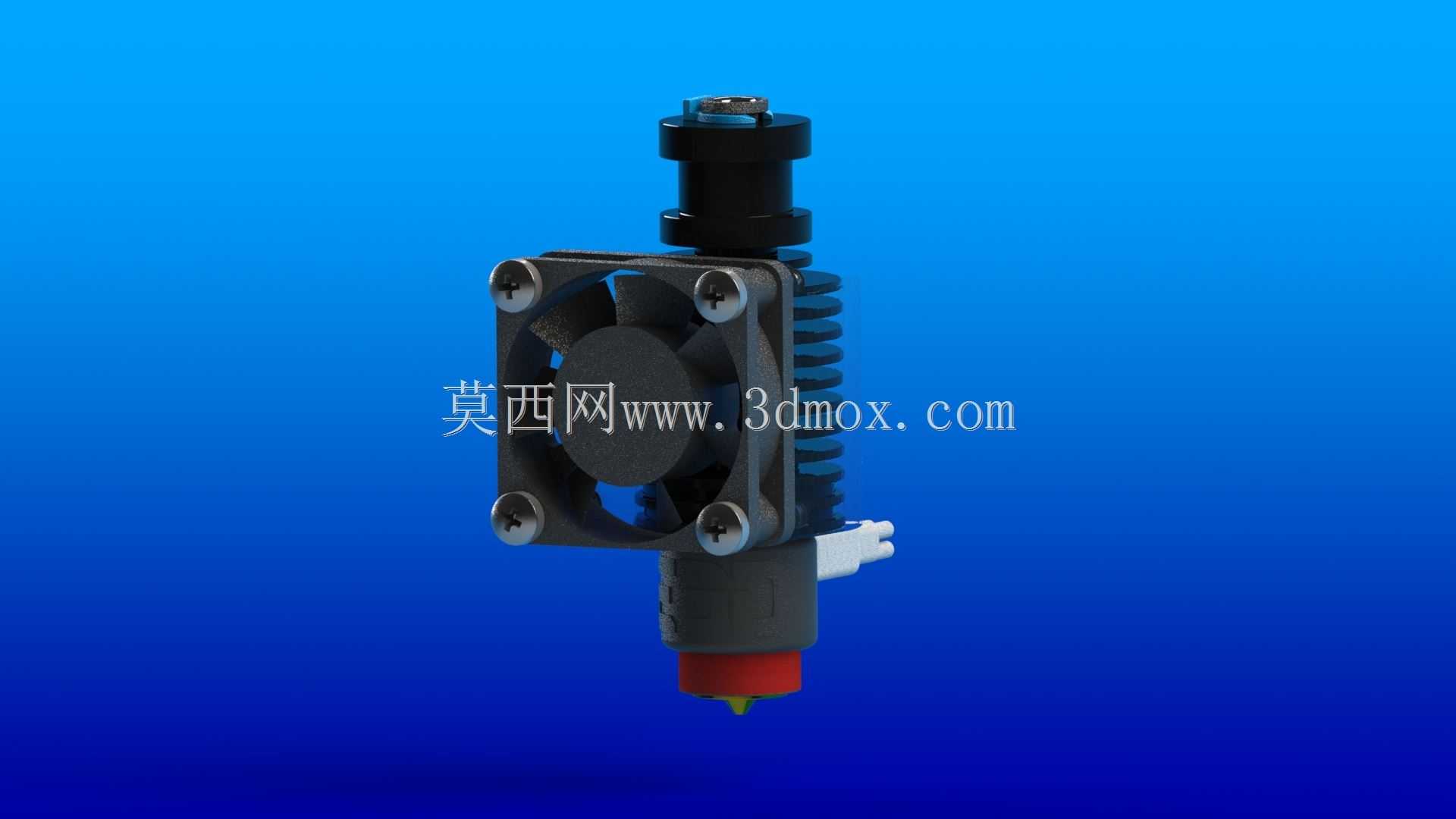

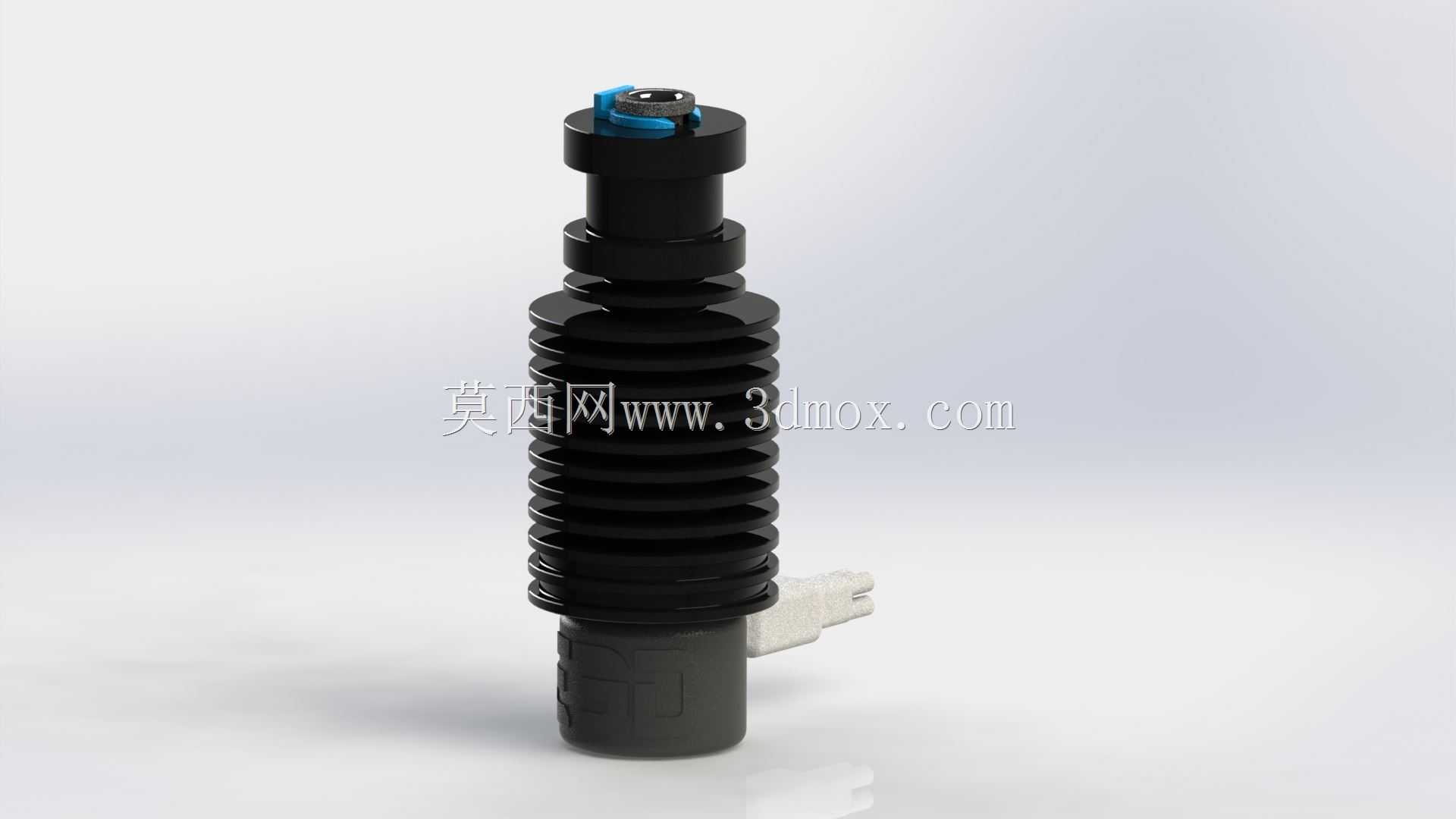

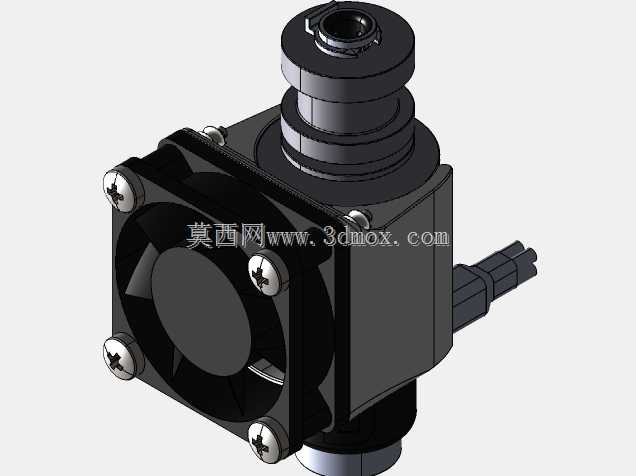

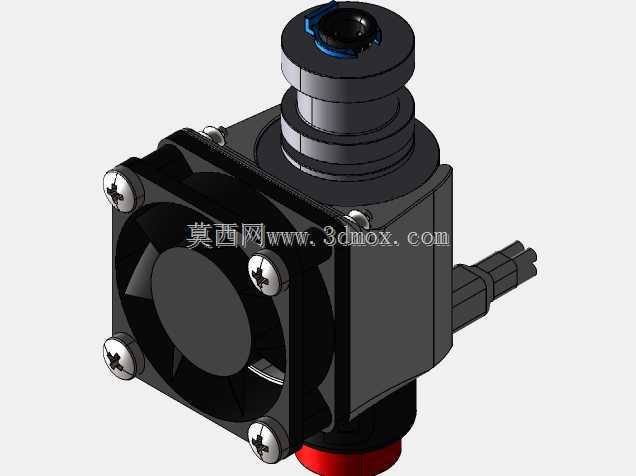

　　结构上部的散热段沿用了多鳍片铝制散热体设计，鳍片沿竖向均匀排布，配合侧置的40毫米规格轴流风扇形成强制对流风道，风扇通过方形金属支架固定在散热体正面，四个角用沉头螺钉锁紧，支架的安装孔位完全兼容主流V6热端的固定孔距，用户不需要重新设计X轴滑座安装板，就能直接替换原有老款热端。散热风扇的风道正对鳍片间隙，能把喉管上部的热量持续带走，保证喉管送料段始终维持在耗材玻璃化温度以下，避免耗材在喉管内提前软化膨胀造成堵料，这也是远程送料、高速打印工况下保证送料阻力稳定的关键结构。散热体顶部预留了鲍登管送料接头或者近程挤出机的对接接口，侧边的白色塑料接头用于散热风扇的走线固定，线材不会随打印头往复运动晃动干涉。

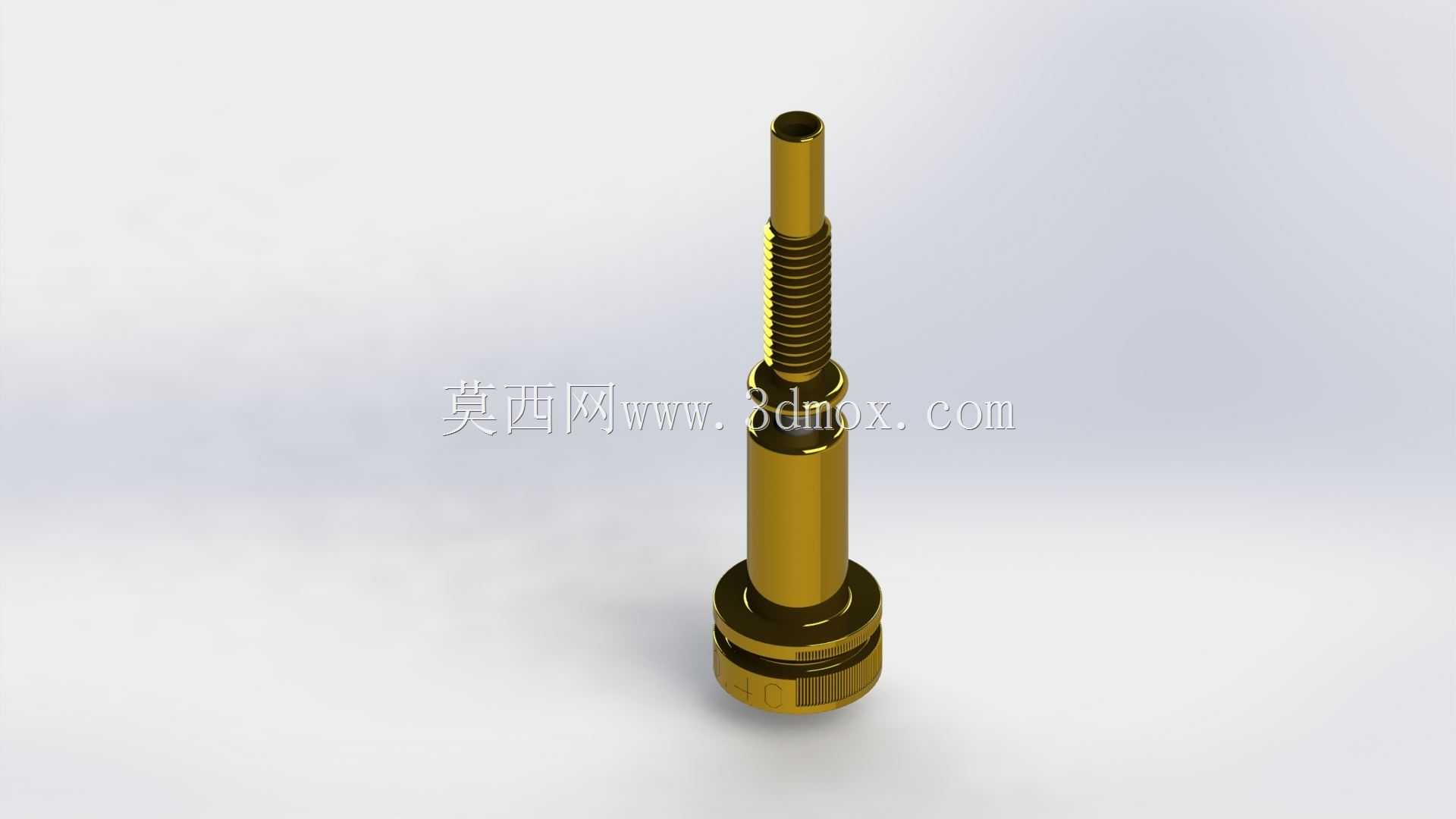

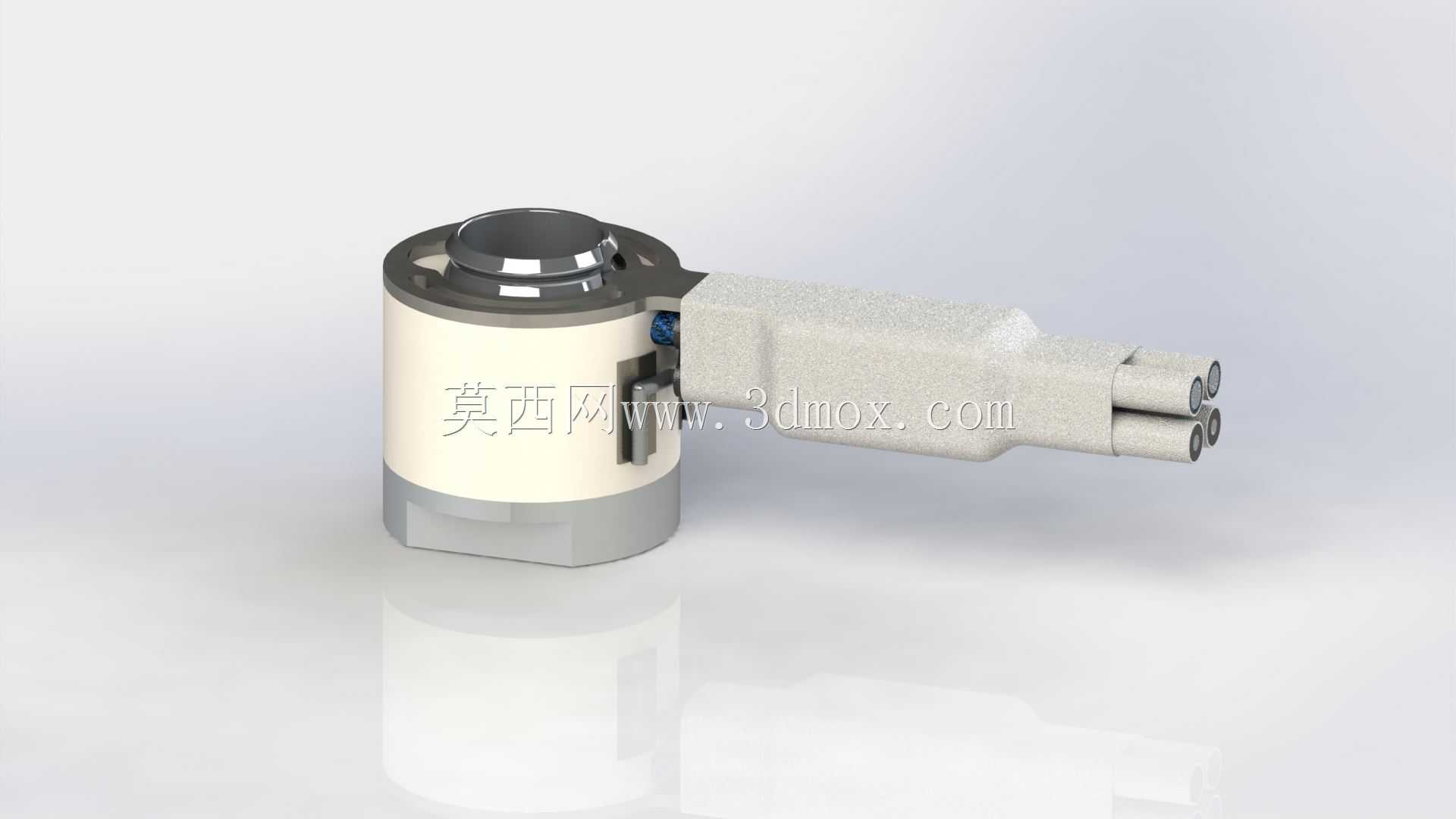

　　下部加热区域保留了紧凑的加热块与热敏电阻安装位，加热元件横向插入加热块预留孔，温度传感器贴近喷嘴根部布置，测温反馈延迟小，温控算法可以精准维持喷嘴尖端的熔融温度。最下端的喷嘴尖端采用耐磨铜合金包覆设计，出丝口的同轴度经过装配定位保证，更换不同喷嘴后出丝点的Z向高度偏差控制在很小范围内，配合自动调平传感器几乎不需要重新校准Z轴偏移量，大幅降低换嘴后的调机成本。

　　安装边界方面，整套热端的竖向总高度从顶部送料接头到底部喷嘴尖端，适配市面上绝大多数龙门式、CoreXY结构桌面3D打印机的挤出头安装空间，方形风扇支架的外轮廓尺寸与标准V6风扇罩完全一致，外围不会和打印件、床体发生运动干涉。热端整体的固定方式既可以通过散热体中部的卡位夹持在X轴滑座，也能利用风扇支架的四个螺孔转接自定义安装板，改造适配门槛很低。在高速打印工况下，鳍片散热的冗余量足够支撑大流量挤出的热负荷，即使长时间连续打印高熔点工程材料，上部送料段也不会出现热量回传导致的送料打滑问题。快换机构的密封面经过配合公差优化，高温下融料不会从喷嘴结合面溢出，冷却后也不会出现冷料卡死接口的情况，日常维护只需要定期清理散热鳍片间的灰尘、检查风扇运转状态即可，结构可靠性完全满足连续生产级打印的使用要求。
