立式加工中心矿物铸件床身基座结构

　　这套三维结构围绕立式加工中心的基础承载件展开，核心对象是采用矿物复合材料成型的床身及相关安装基座，适用于中小型立式铣削加工设备的总体布局、结构校核与配套件设计。床身作为整台机床的承载基准，直接决定主轴箱、立柱、工作台、导轨、防护罩和排屑区域的相对位置，因此建模时不能只看外观轮廓，更要把安装面、避让空间、支撑筋格和装配边界表达清楚。

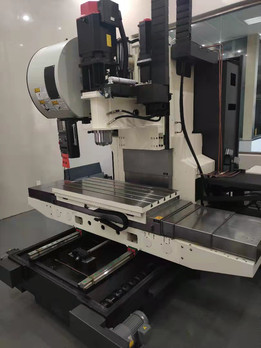

　　从实际加工场景看，这类床身多用于模具钢、铝合金铸件、结构件和精密板类零件的铣削、钻孔、镗孔及攻丝工序。设备运行时，主轴高速切削产生的交变载荷会通过主轴箱、立柱和进给系统传递到底部基础件；如果床身刚性不足或阻尼特性差，容易出现振动放大、表面振纹、刀具寿命下降等问题。矿物铸件的应用思路正是在这里体现：通过复合材料整体浇注形成床身主体，将导轨安装区、立柱结合面、支撑凸台和周边围边整合在同一结构中，减少传统焊接或铸铁件多段拼接带来的局部薄弱点。

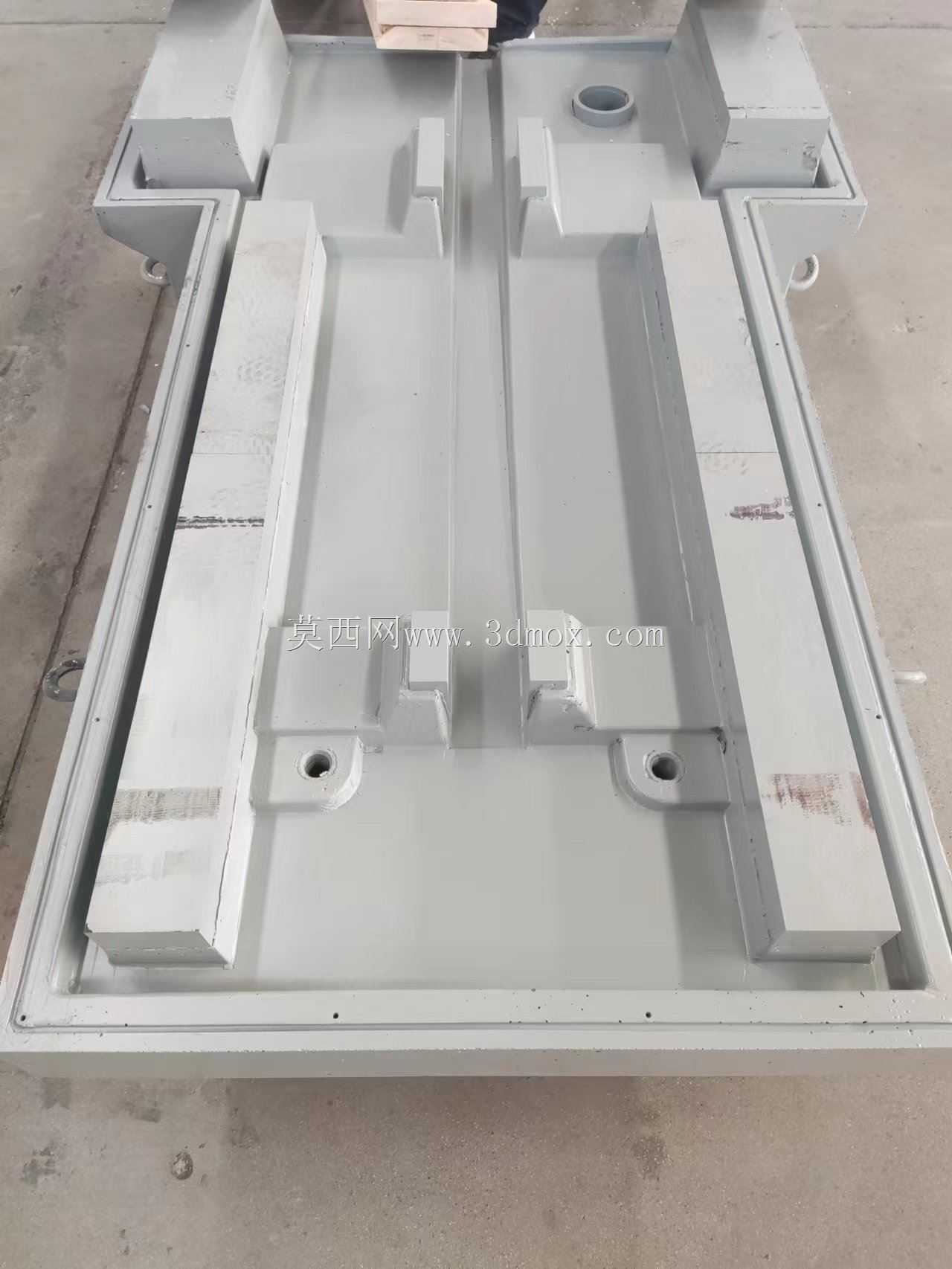

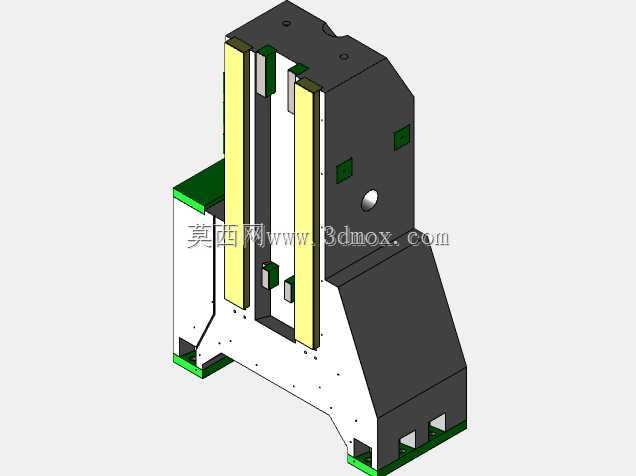

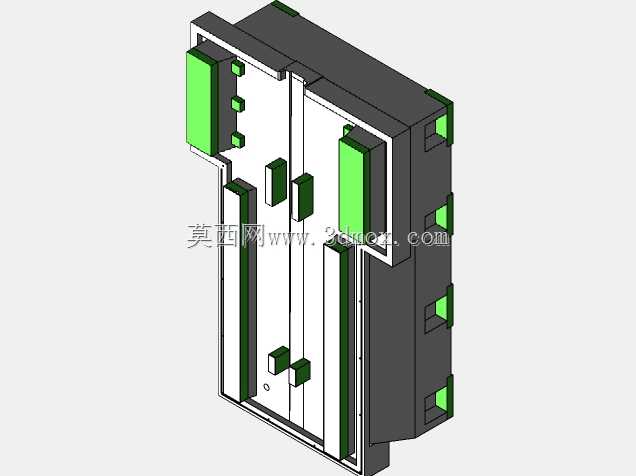

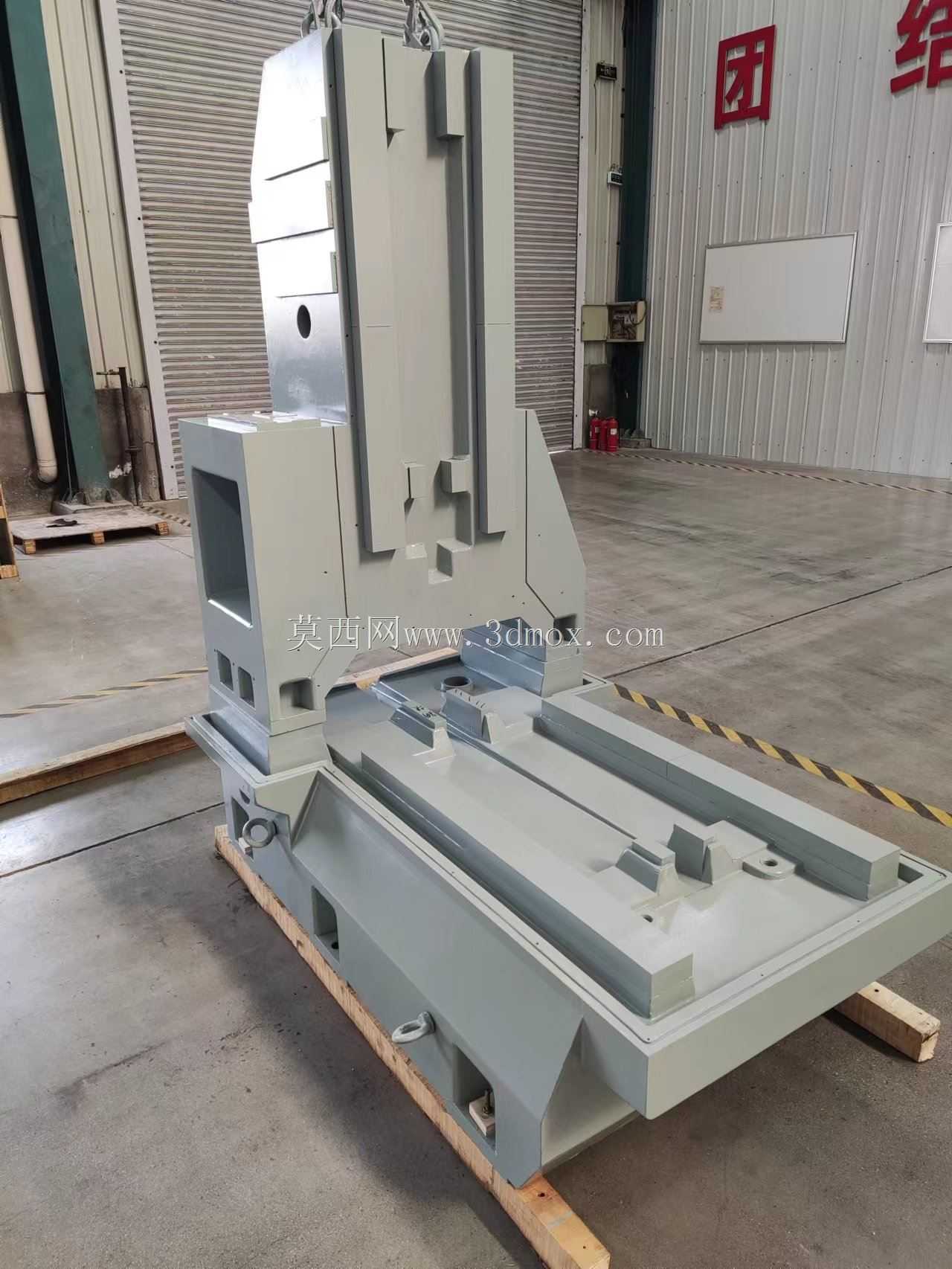

　　外形上，模型呈现出长方槽式基座布局，中部为主要承载和安装区域，两侧设置凸起的导轨或支撑安装带，端部预留孔位、凸台和圆形接口。上部平面并非简单平板，而是按照机床装配关系形成多级台阶、块状支座和局部加厚区。这些高低错落的结构对应不同功能：有的面用于安装直线导轨或滑动导向件，有的面承担工作台或进给机构的支撑，有的凸台用于连接立柱、护罩或辅助部件，边缘围边则可兼顾切削液收集、切屑导向和防护安装。

　　在尺寸边界处理上，建模需要优先锁定床身总长、总宽、总高以及关键安装面的高度差。底部支撑区域决定设备落地后的调平方式，地脚接触面应保持足够平面范围，并预留调平螺栓或垫铁的操作空间。上部导轨安装面之间的跨距影响工作台运动稳定性，跨距过小会削弱抗倾覆能力，跨距过大则会增加床身宽度和防护尺寸。端部孔位不能只按图示位置摆放，还应结合螺栓规格、沉孔深度、装配工具进入角度和后期维护空间进行检查。

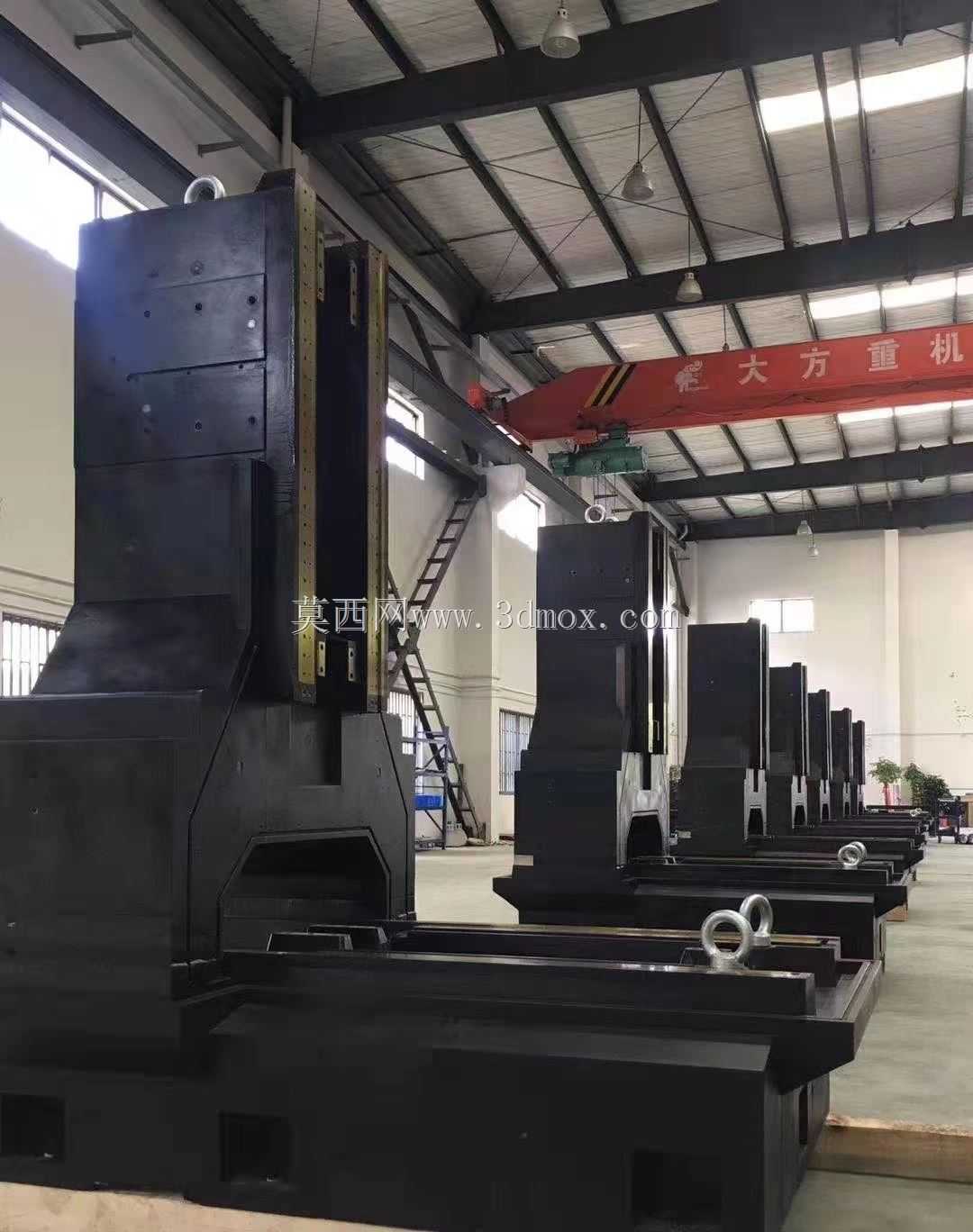

　　结构设计方面，矿物铸件床身强调整体刚度与阻尼性能的配合。模型中可见的厚壁边梁、纵向凸起条带和局部块状支撑，本质上都是载荷传递路径的一部分。切削力从刀具进入主轴系统后，经立柱、滑座或工作台传递到床身，再由底部支撑扩散到地面。设计时应让主要受力路径连续、直接，避免在高承载区域出现突然变薄、悬空或窄小连接截面。相较传统铸铁件，矿物铸件在室温固化过程中内应力倾向较低，成型后形状稳定性较好，同时材料阻尼能力有助于吸收高频振动，这对提高精加工表面质量和降低噪声有现实意义。

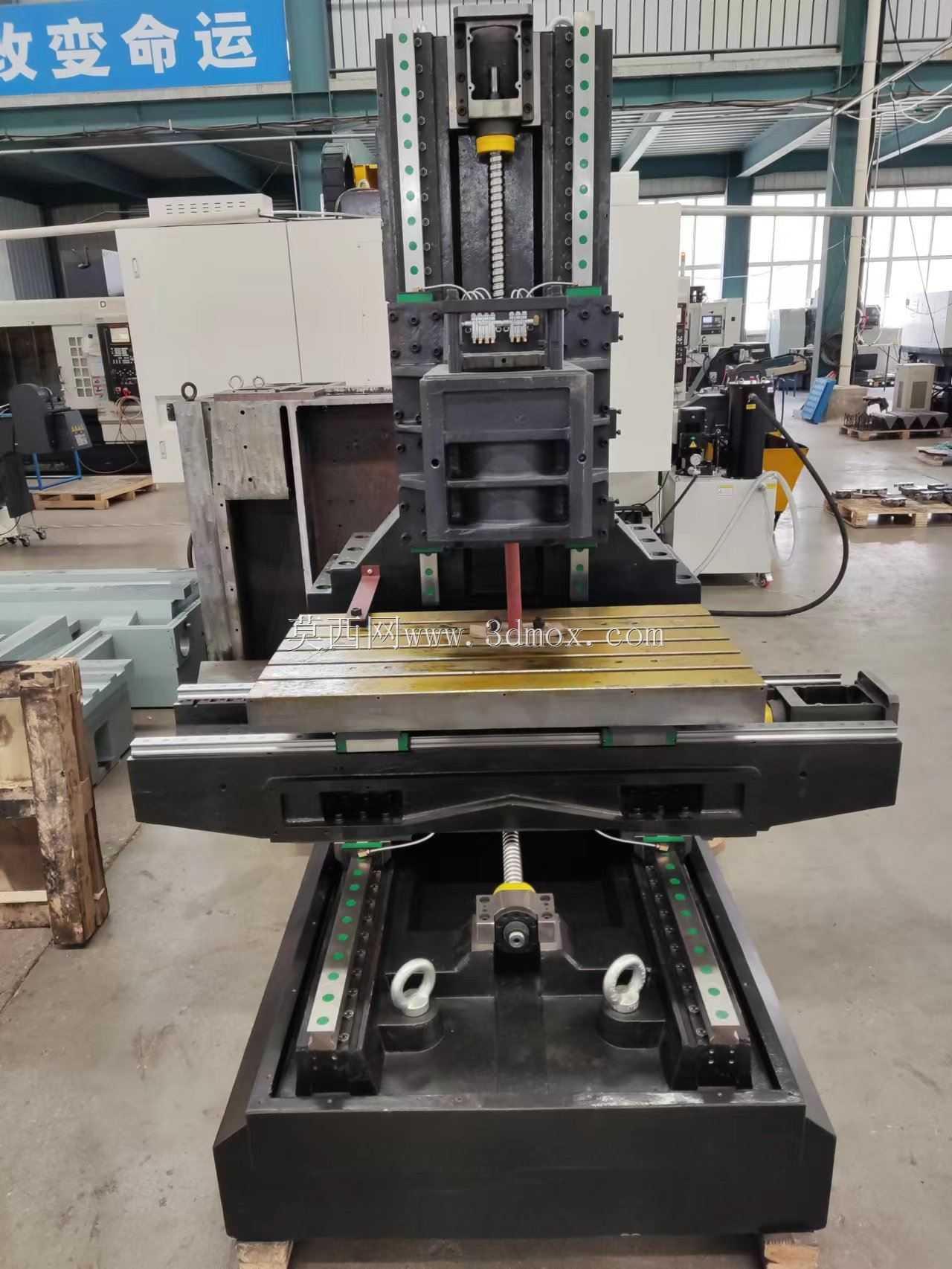

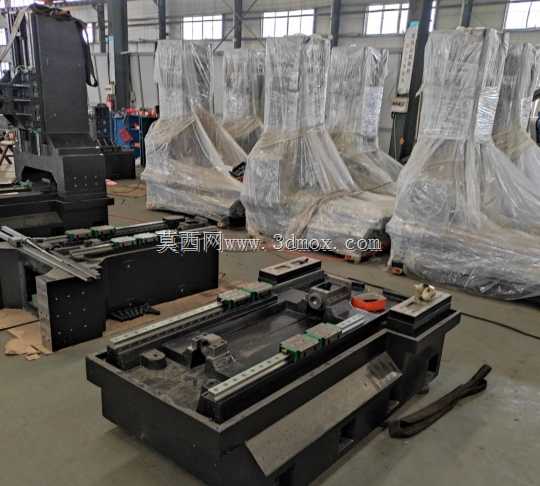

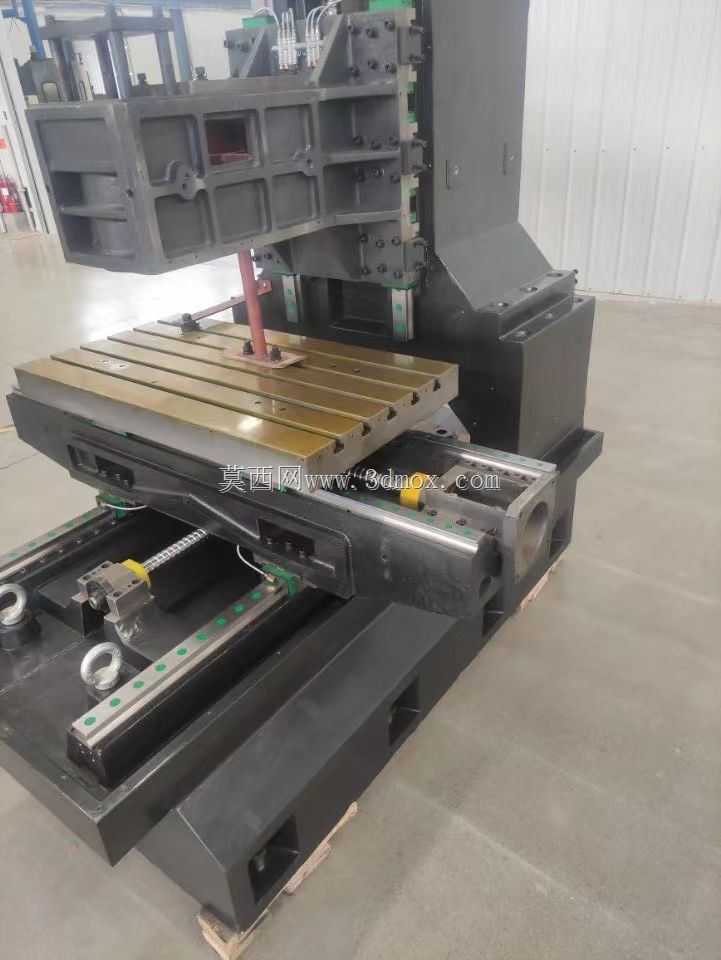

　　安装接口是这类模型在工程使用中的重点。导轨结合面需要给出明确的平面区域、螺栓孔阵列和侧向定位基准；立柱安装区要保证结合面平整，并考虑连接螺栓的预紧空间；工作台或进给机构相关支座应与行程范围保持安全距离，防止运动部件在极限位置与床身凸台干涉。床身周边的围板和槽区还要与防护罩、排屑器、切削液回流管路协同布置。若圆形接口用于管路或排屑辅助结构，则应核对其孔径、中心高度和下方空间，避免后期管路折弯半径不足或维护时无法拆卸。

　　从三维建模角度看，该结构适合采用主体实体建模与局部装配特征分开管理的方式。先建立床身外部轮廓和主要安装基面，再补充凸台、孔位、沉孔、槽腔和加强区域；对导轨、螺栓、防护罩等外部件，可以在装配环境中按真实行程进行干涉检查。需要特别注意的是，矿物铸件虽然适合整体成型复杂几何，但并非所有位置都可以随意加厚。厚大截面应与材料浇注工艺、固化收缩和支撑需求相匹配，过厚区域可能带来成型风险，过薄区域又可能在吊装或运输中损坏。

　　吊装和运输边界也不能忽略。床身属于重型基础件，模型中应预留或体现吊装孔、吊环安装位置及叉车作业空间。端部和侧面的吊装点需与重心位置匹配，起吊后不能让床身产生明显倾斜。设备进入车间后，还要考虑基础深度、地脚螺栓位置、维修人员接近面以及切削液槽的清理路径。对于结构设计人员来说，这套模型的价值不在于单一零件外观，而在于它把机床底层承载、安装基准、减振思路和外围配套边界集中呈现出来，可用于立式加工中心方案布置、床身结构改进、装配干涉检查以及铸造替代方案评估。
