双频可弯折RP-SMA胶棒WiFi天线

　　该模型呈现的是一款2.4/5GHz双频段外置胶棒天线，末端采用反向极性SMA（RP-SMA）射频连接器，广泛用于无线路由器、工控网关、物联网终端、嵌入式通信模块、视频传输设备及各类需要外接天线增强信号的电子装置。在实际工程现场，这类天线常被布置在控制柜外侧、设备机箱面板或塑料外壳上，用以改善金属屏蔽环境下的无线链路质量。

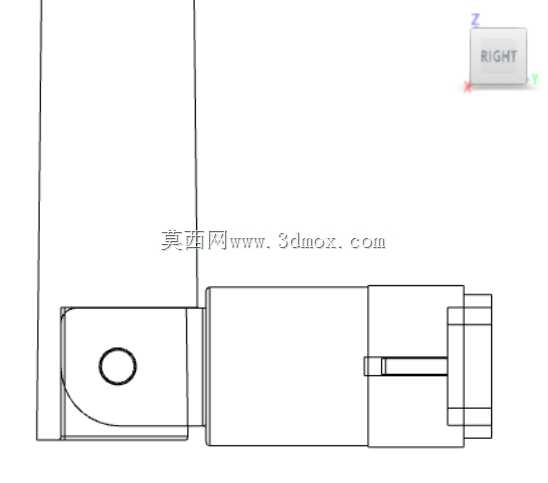

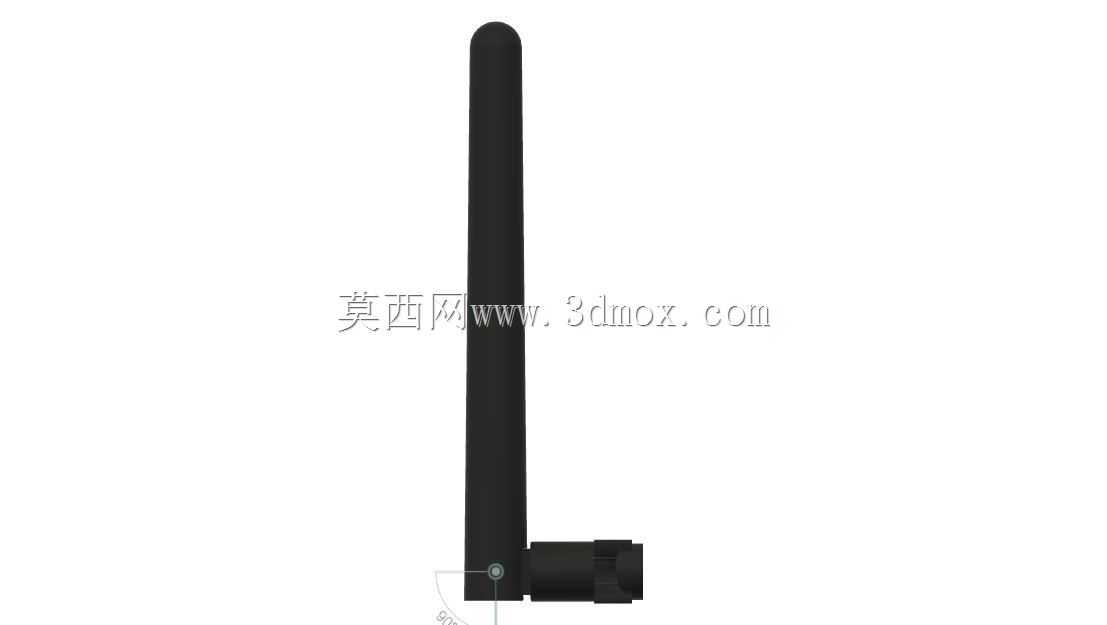

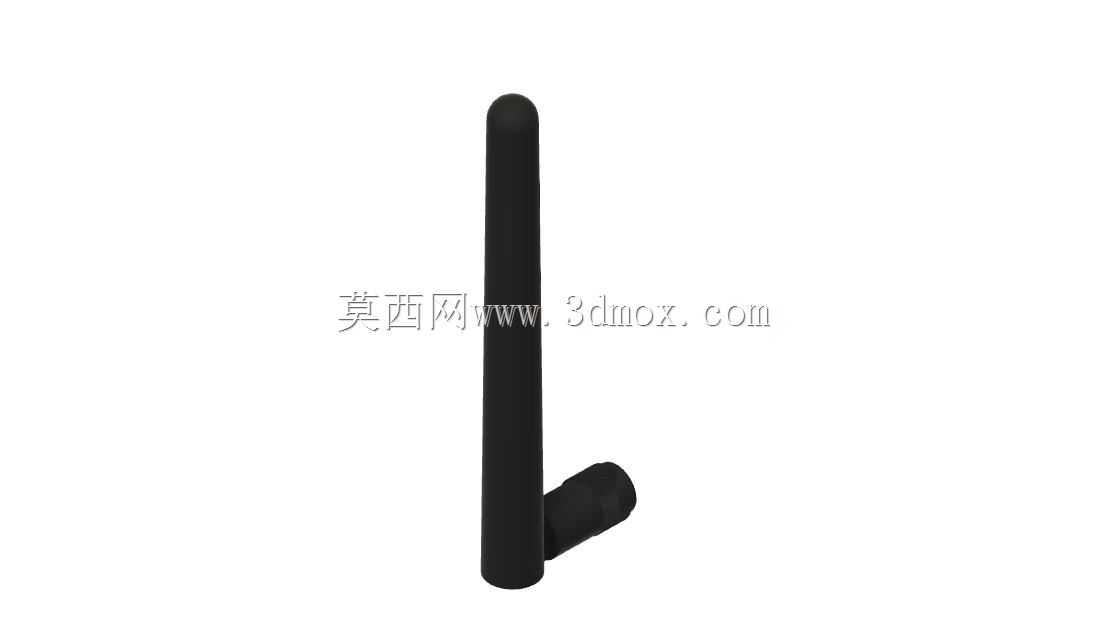

　　结构上，天线主体为细长圆柱胶棒，顶端做圆滑收头，避免尖锐边缘并兼顾外观与防护。根部与连接器之间设置可转动关节，弯折角度可在约0°至90°范围内调整，这一设计直接服务于安装后的姿态优化：设备贴墙安装时可将天线竖直竖起，空间受限时可放平避让，多天线并排布置时还可通过不同极化角度降低相互耦合。建模时需要重点表达关节处的铰接关系、旋转限位以及胶棒与底座之间的过渡圆角，这些细节决定了装配干涉检查和运动姿态验证是否可靠。

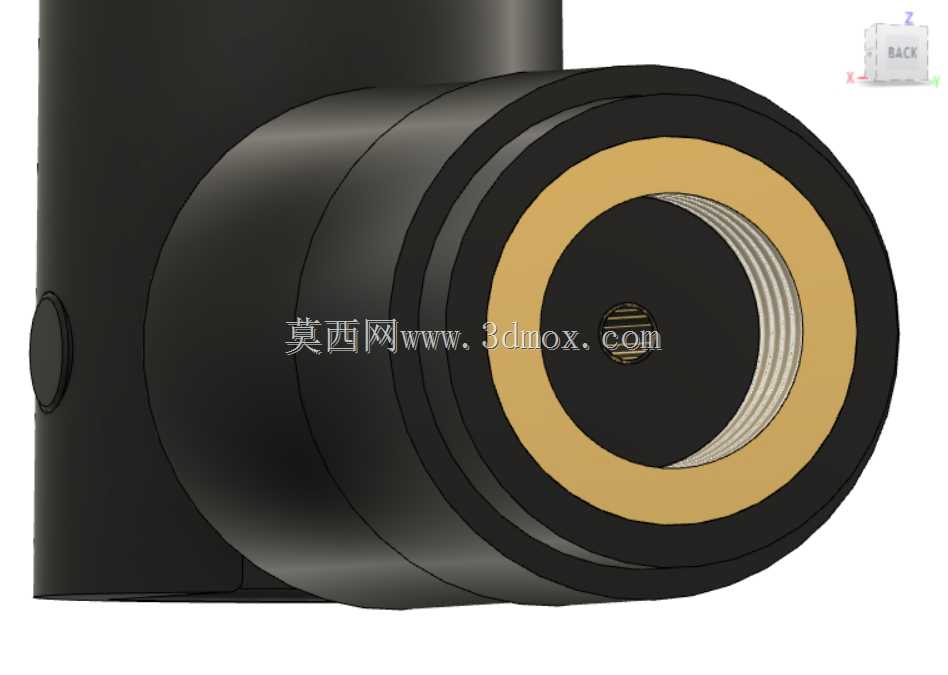

　　RP-SMA接口的特征在于外螺内孔/内针的反向极性配置，与标准SMA在芯针性别上相反，建模时应准确区分螺纹段、六角锁紧面、介质绝缘层和中心接触件，避免在整机装配中出现接口误配。连接器尾部通过螺纹紧固在机箱面板开孔上，六角面提供扳手夹持位，安装边界主要取决于面板开孔直径、壁厚以及天线旋转后扫过的空间包络。选型与布局时，除核对接口规格外，还需预留胶棒全长的竖直空间和90°放倒后的横向投影，确保柜门开合、线束走线及周边元器件不发生干涉。

　　从三维设计角度看，该件虽外形简洁，却涵盖了橡胶护套、金属辐射体、铰接基座、射频接头等多种材料与配合关系，适合用于通信设备外观评审、面板开孔校核、天线姿态模拟及产品爆炸图制作。模型将细长杆体、弯折关节和螺纹接头的比例关系还原到位，能够直观反映成品在整机上的装配状态，帮助结构工程师在机箱设计阶段同步确认天线数量、间距、朝向与信号覆盖方向，减少后期因遮挡、碰撞或接口不匹配导致的返工。
