卧式真空冷冻干燥机组结构设计

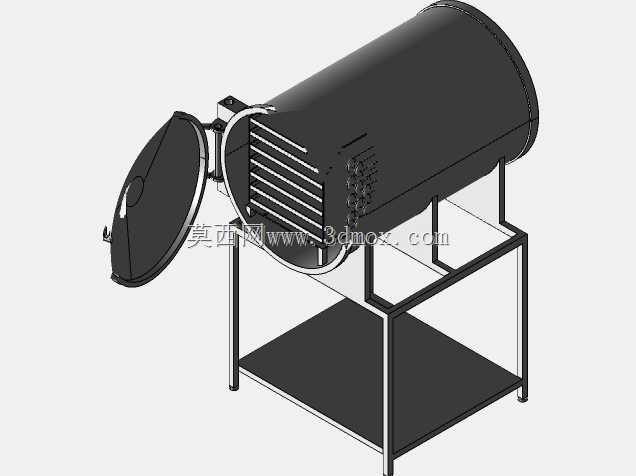

　　这套三维结构围绕卧式真空冷冻干燥设备展开，主体采用横置圆筒形干燥舱，前端配置可开启圆形密封舱门，舱体下部由型钢焊接框架承托，框架底层集中布置压缩制冷单元、换热盘管、动力部件及连接管路，整体呈现食品、医药原料低温脱水生产线中常见的机组式布局。

　　从实际工况看，冷冻干燥机主要用于热敏性物料在真空环境下的升华干燥，常见于果蔬脆片、速食汤料、生物制剂、药材提取物等场景。物料装盘后推入舱内搁板，先经制冷系统将物料冻结至共晶点以下，再在真空条件下使冰晶直接升华，避免高温导致的色泽、风味、营养成分或活性损失。圆筒舱体在承受外压真空载荷时受力均匀，相比矩形箱体更容易控制壁厚与加强结构；前端大直径舱门则配合托盘架进出，兼顾装料、卸料和内部清洁。

　　建模时将干燥舱、门体、锁紧机构、搁板组件、机架、制冷压缩机、冷凝器及管路分区处理，能够清晰表达设备装配关系。舱内多层搁板沿轴向布置，既承担物料托盘支撑，也与制冷或加热介质循环相关；舱门边缘设置铰链与快开压紧结构，中心观察位便于运行中查看内部状态。门体关闭后需要依靠密封圈形成真空边界，因此铰链轴线、锁扣位置和门框平面度在设计中都应重点校核，避免局部压紧不均造成泄漏。

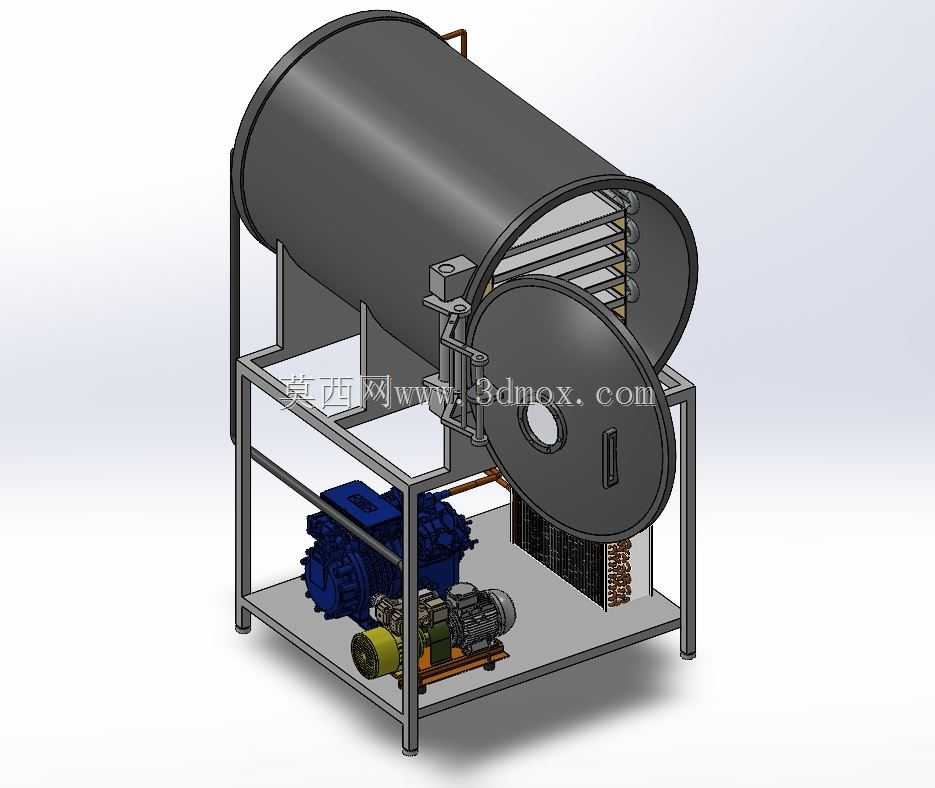

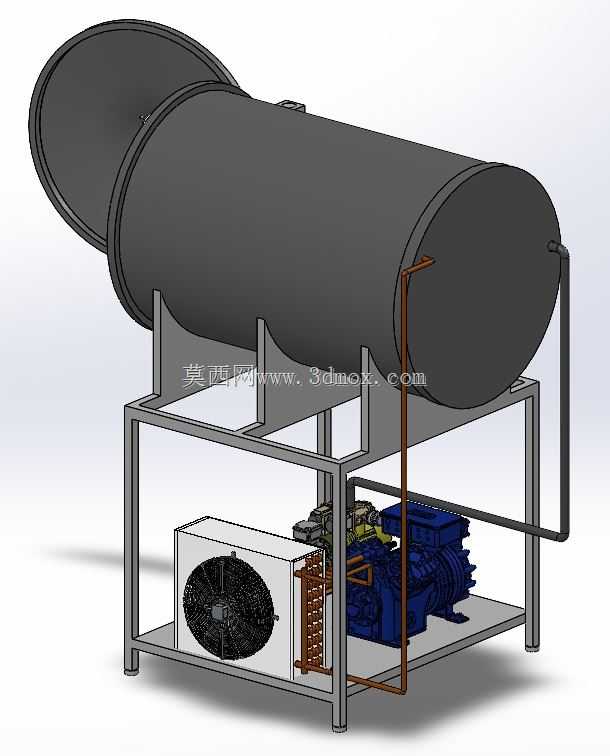

　　下部机架不是简单支架，而是整机油气水热多系统的安装基准。立柱和横梁形成两层空间：上层承载真空舱及开门载荷，下层安放压缩机、电机、换热器、气液分离器等部件。压缩机运行时存在振动，底脚处通常需要设置减振垫，并通过螺栓与机架连接；管路走向应预留检修空间，避免与舱门开启轨迹、维护工具操作空间干涉。框架前侧和侧面宜保留可拆卸维护面，方便更换滤芯、检查阀件和清理冷凝器。

　　外形边界方面，卧式圆筒长度决定整机进深，舱体直径决定上部高度和开门回转范围，机架宽度还需覆盖底层制冷部件。布置产线时，不能只按设备静态投影预留位置，还应在舱门前方留出托盘车进出和人员操作距离，在压缩机侧留出散热与抽拉维修距离，在后部留出管路、阀门和真空接口连接空间。设备就位后需调整机架水平，否则舱门密封面、压缩机回油状态以及托盘导轨推入顺畅性都会受到影响。

　　结构设计思路上，上部强调承压、密封和保温，下部强调维修、通风和减振。舱体外表面通常需要包覆保温层，以减少冷量损失和表面结霜；制冷部件周围则要保证空气流通，冷凝器排风方向不应正对操作人员通道。管路建模时应区分制冷管、真空管和冷凝水排放路径，弯头、软管和阀件位置要符合装配逻辑，避免外观完整但现场无法装拆。

　　对于三维从业者而言，该模型的价值在于把压力容器形态、开门机构、机架焊接件和制冷辅机整合在同一设备场景中。评审时可重点检查舱门开启角度、锁扣压紧行程、搁板层距、托盘限位、压缩机拆装路径以及整机地脚分布。通过这些细节，可以进一步完成工程图拆分、钢结构件出图、管路干涉检查和设备选型校核，为冻干设备方案设计或产线布局提供直观依据。
