多并联活塞式制冷压缩冷凝机组结构

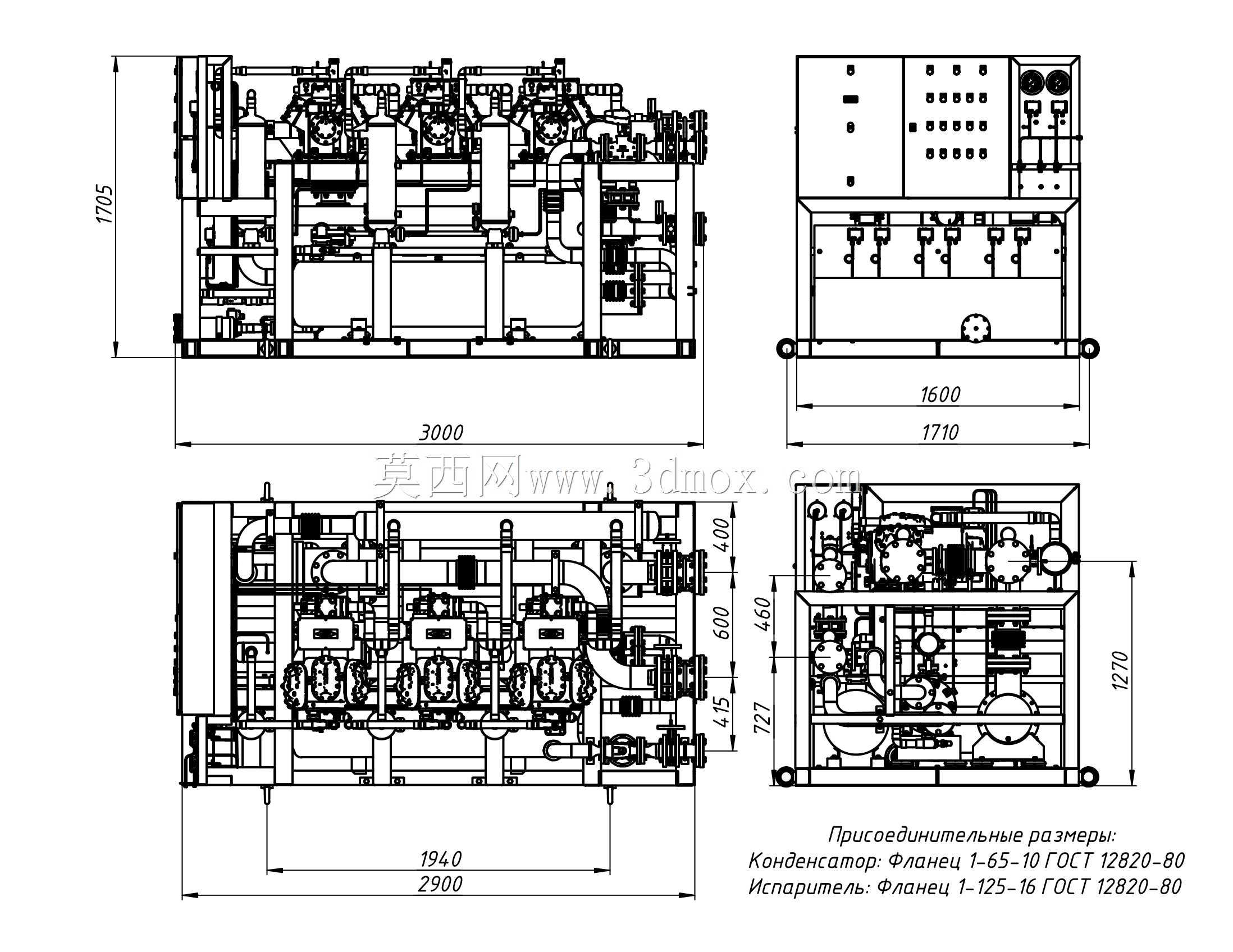

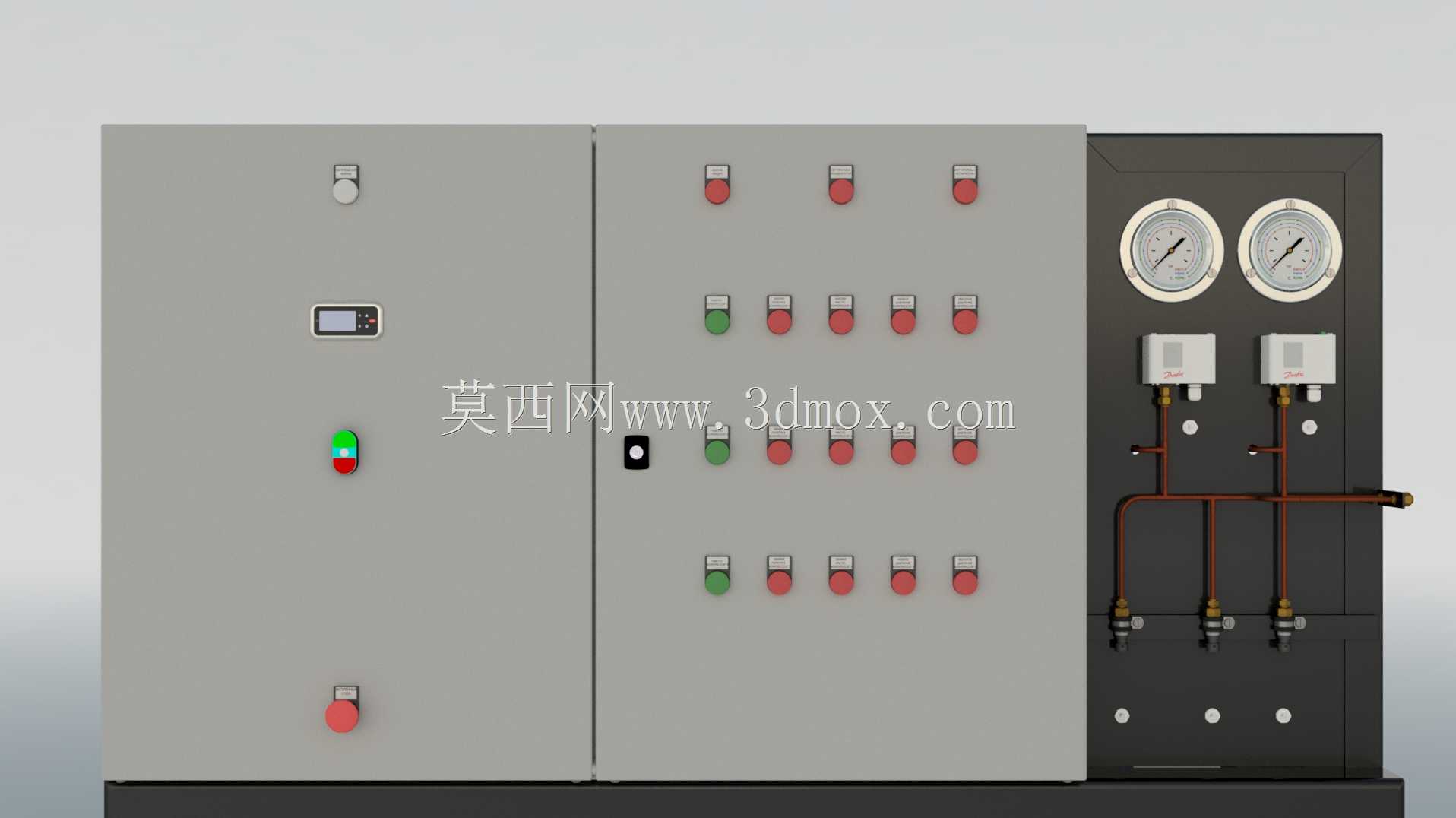

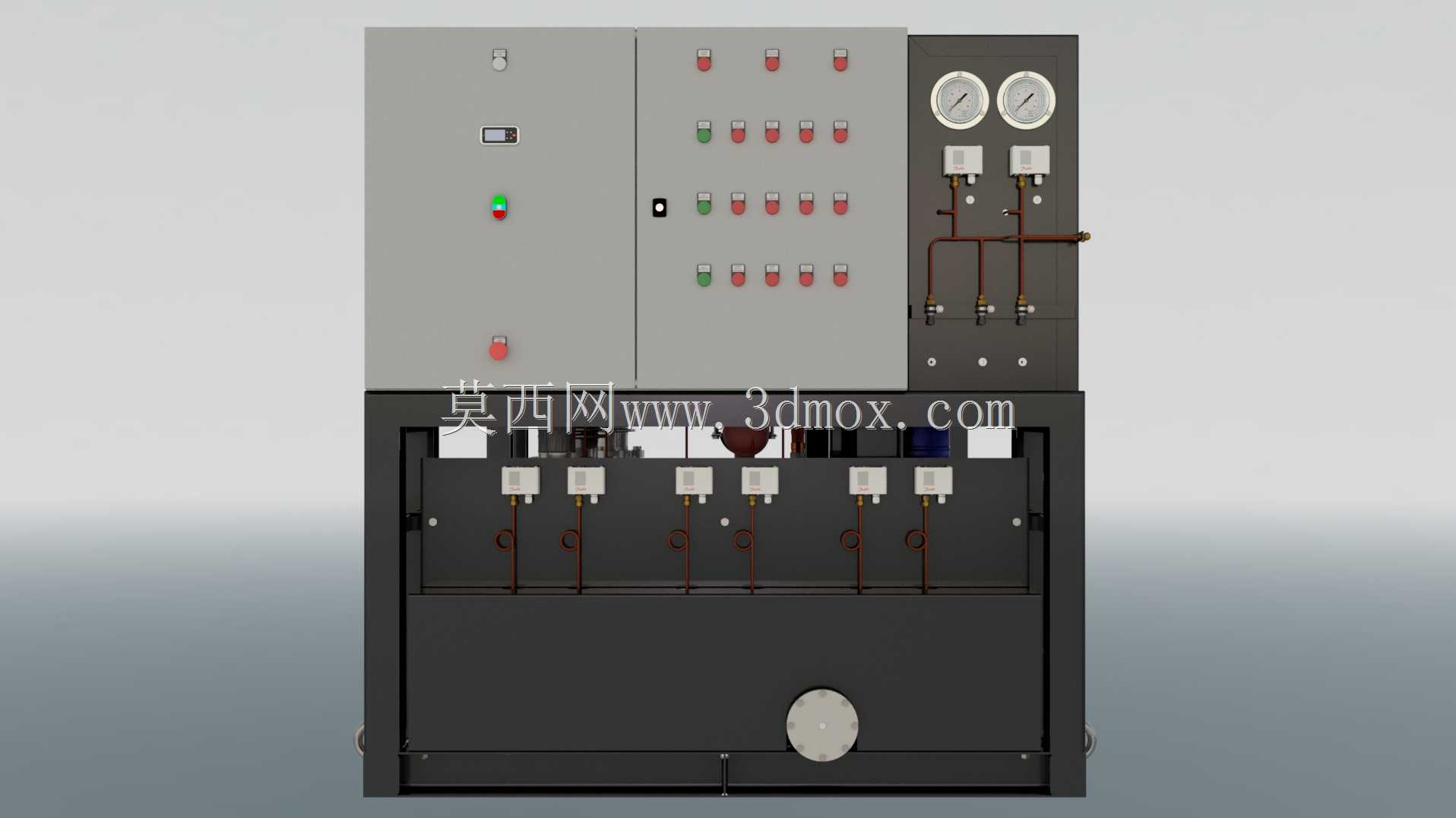

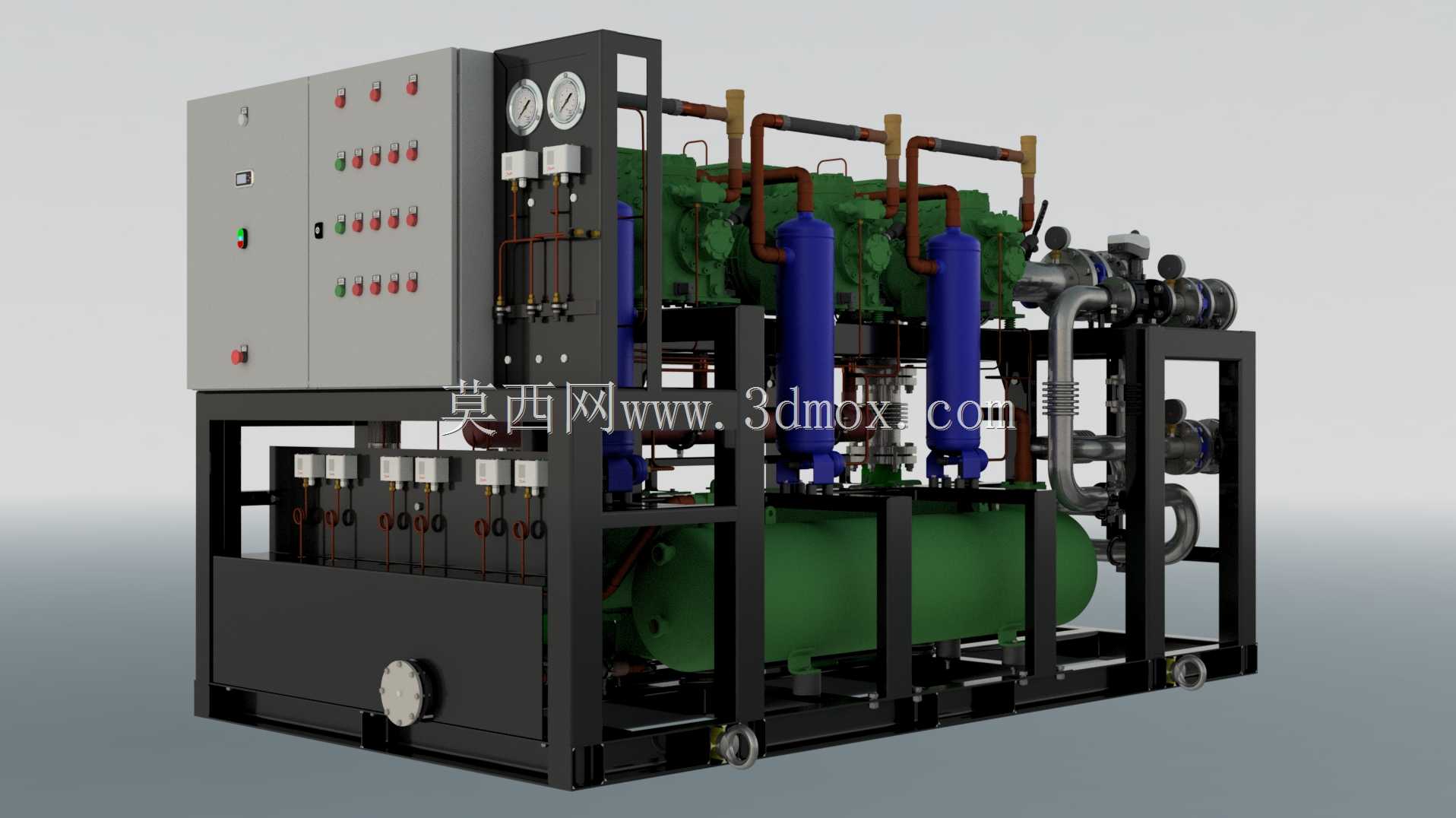

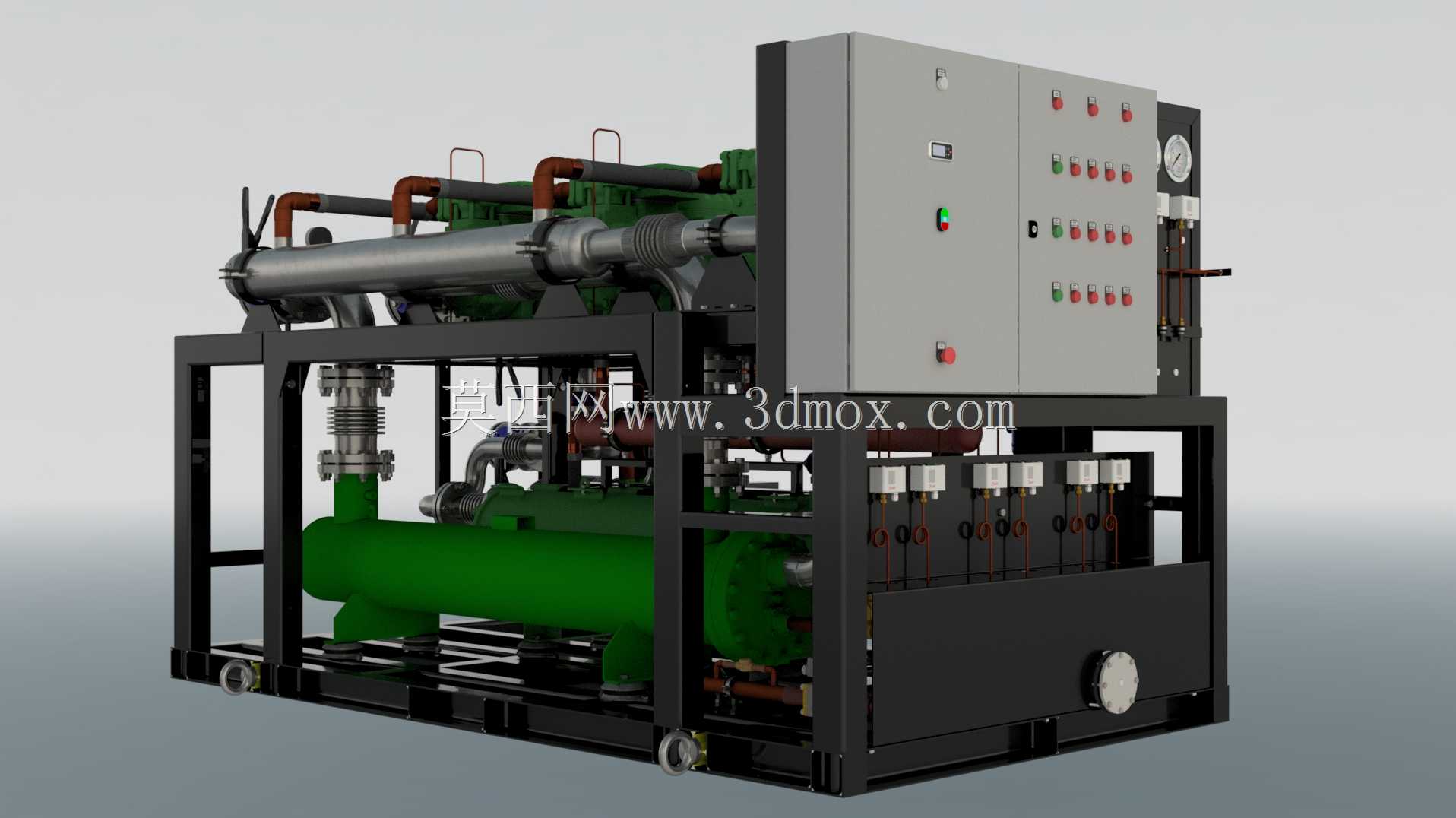

　　这套制冷压缩机组主要面向大中型冷链仓储、食品速冻加工、工业低温冷却场景设计，可作为冷库核心冷源主机，也可对接化工反应釜低温载冷回路、工业冷水系统提供稳定冷量输出，适配中低温双工况运行需求，可根据负荷变化自动调节投用压缩机头数量，避免单一大排量机组频繁启停带来的电网冲击与部件损耗。从结构布局来看，机组采用撬装集成式设计，所有部件均整合在统一的黑色型钢焊接机架上，机架底部预留脚轮安装位与固定地脚孔，既方便车间内短距离移位调整，也可在就位后通过膨胀螺栓完成刚性固定，适配机房内落地安装的空间要求，安装时仅需对接进出制冷管路、供电线缆与控制信号线即可完成部署，大幅减少现场安装的配管、布线工作量。机组左侧集成独立电控柜，柜内排布主回路断路器、

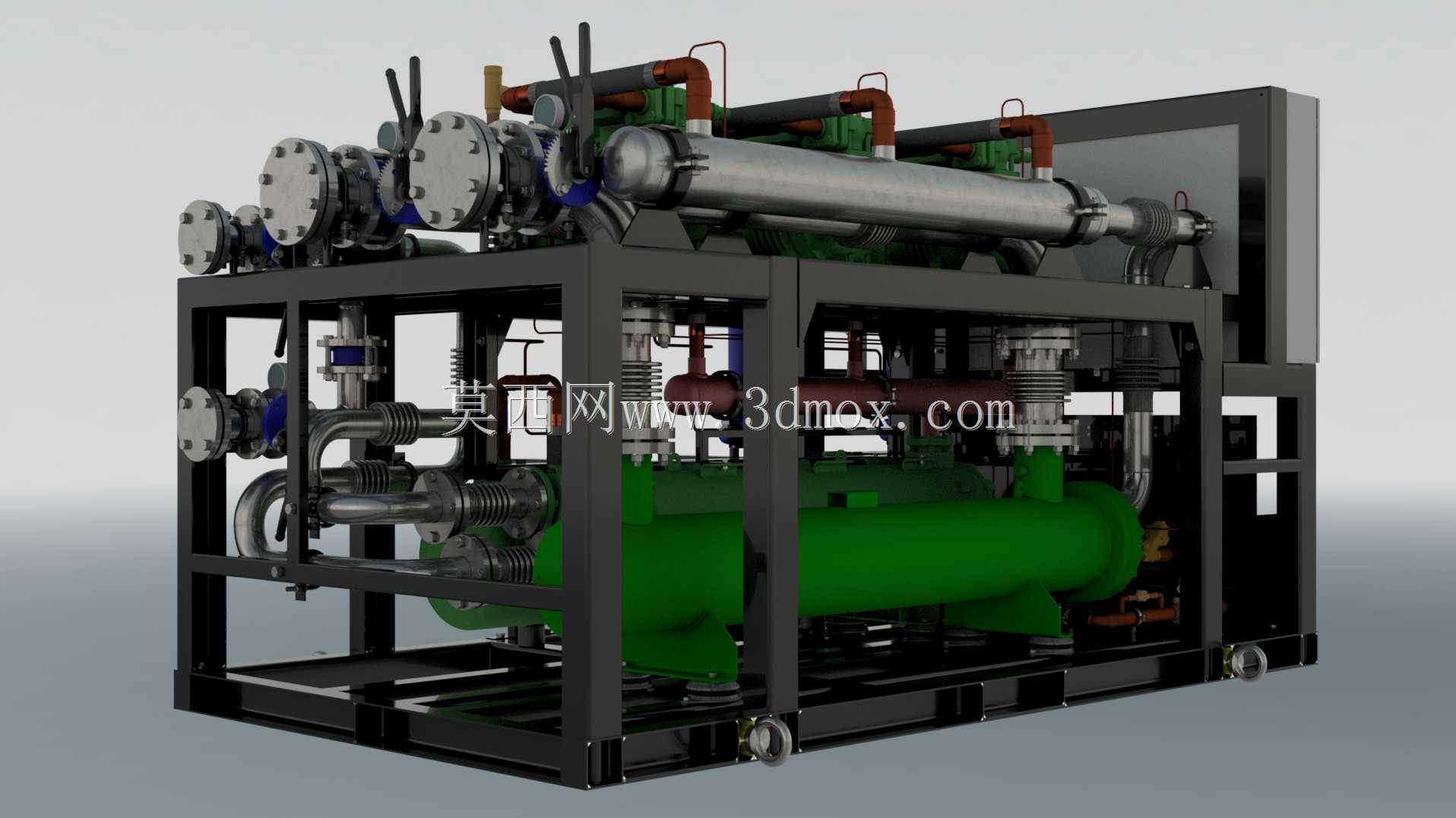

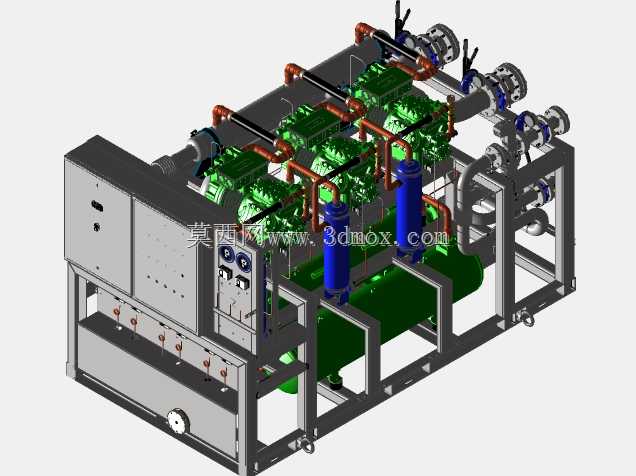

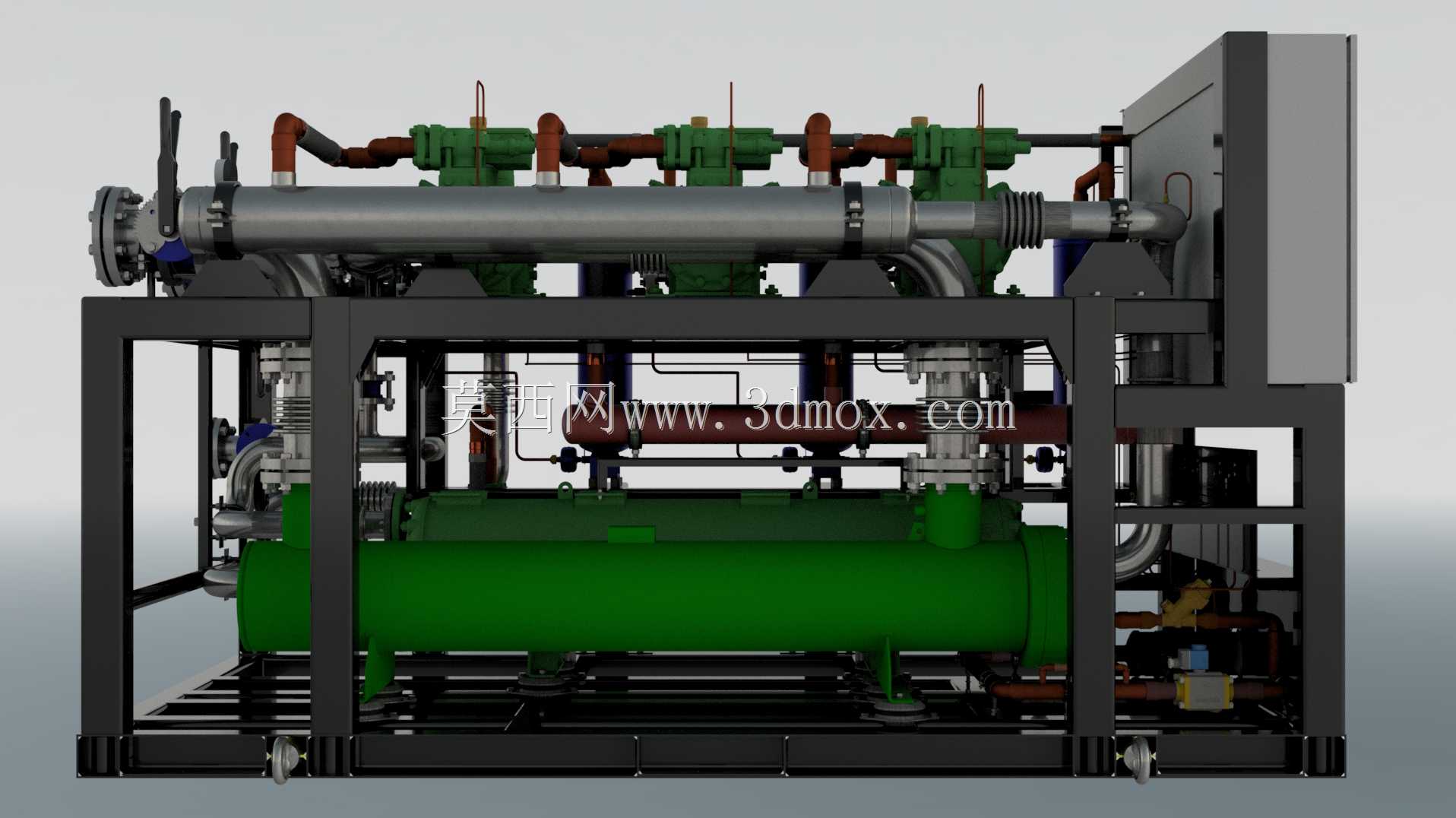

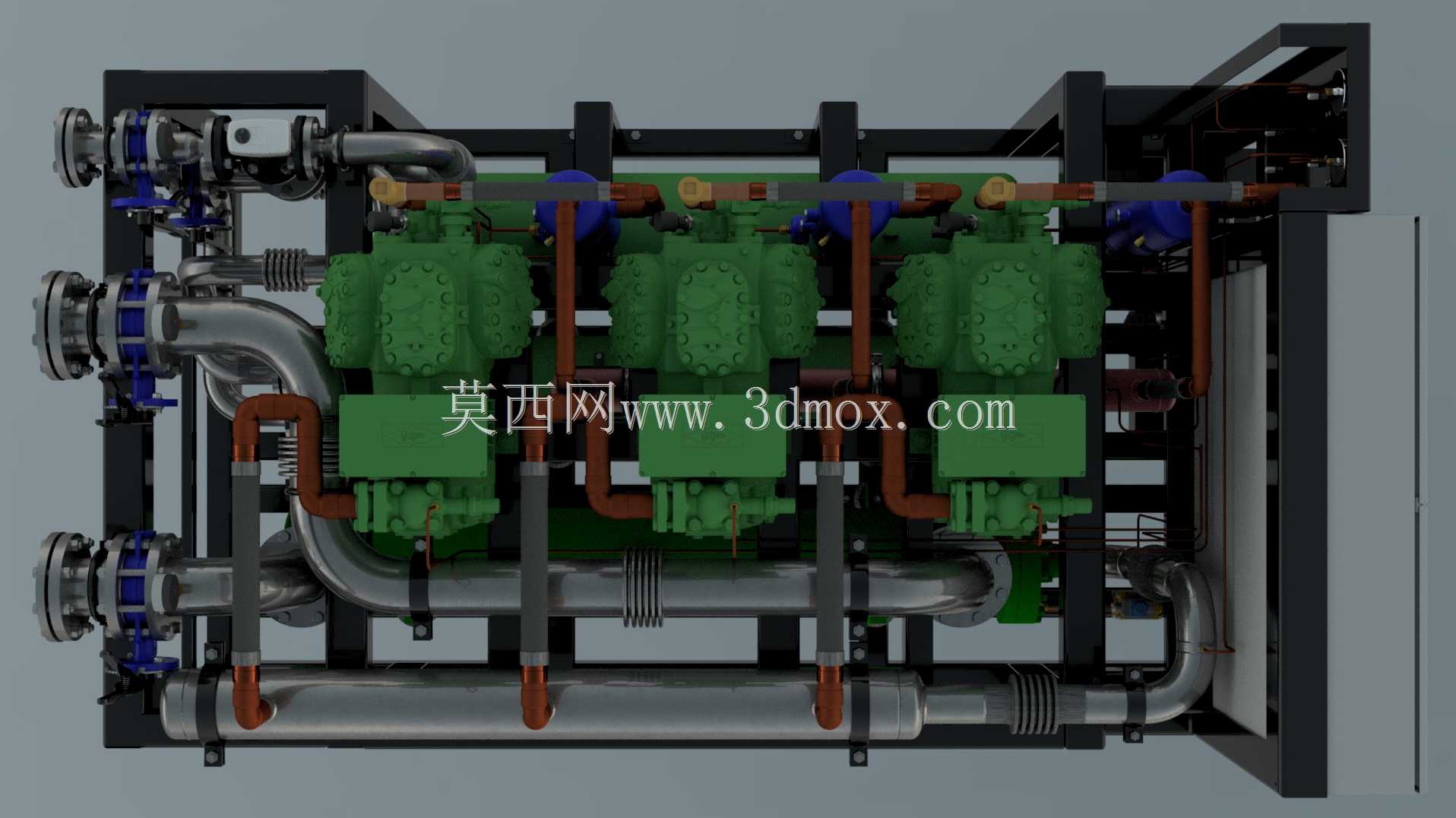

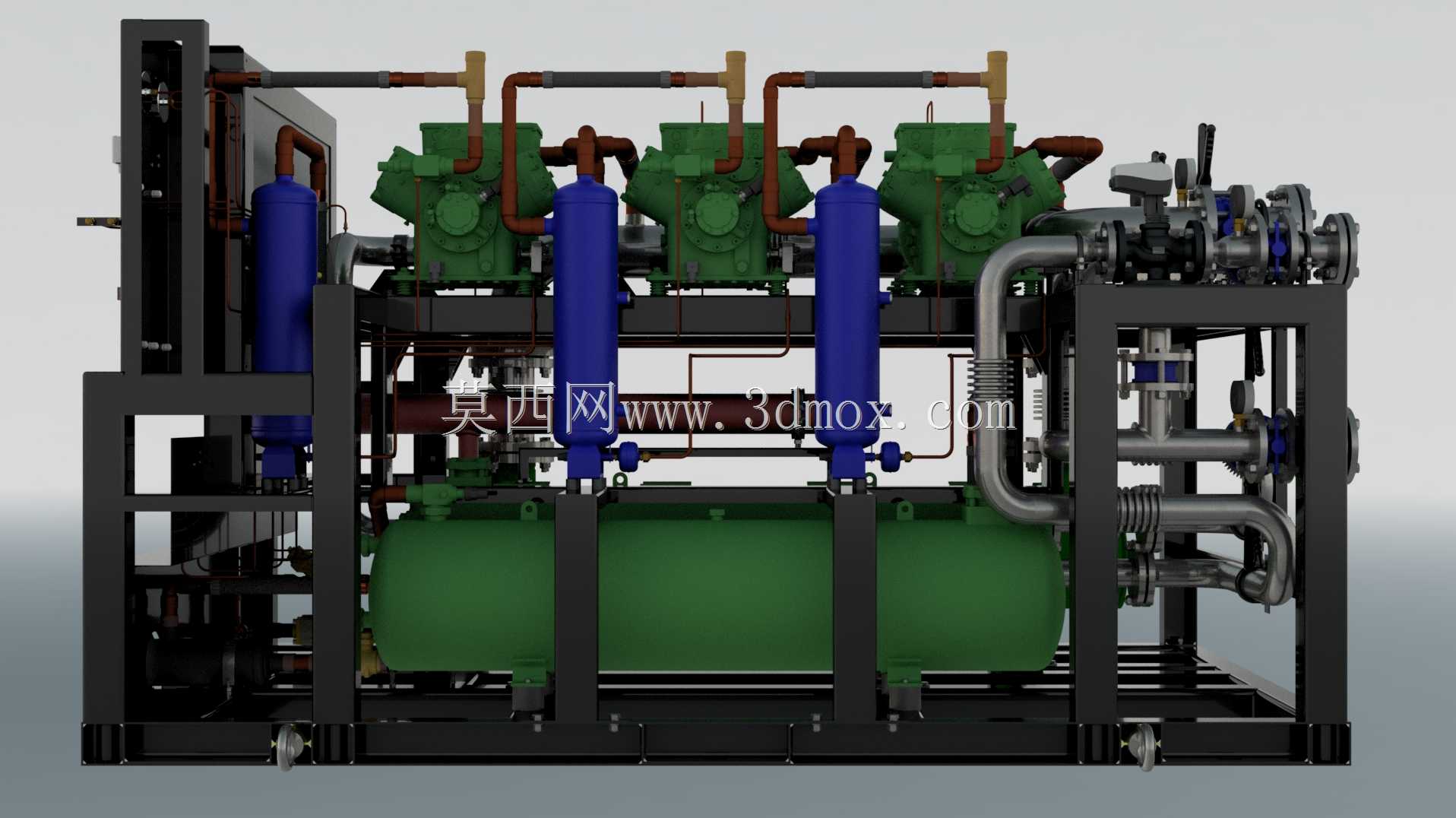

　　接触器、热保护元件与PLC控制模块，面板上设置工况显示仪表、启停按钮与状态指示灯，可直接在柜面完成机组参数设置、运行状态监控与手动操作，无需额外配置外置控制柜。压缩段采用多台活塞式压缩机并联排布，每台压缩机进出口均配置独立截止阀与油视镜，可实现单台压缩机的在线检修隔离，不会造成整套机组停机；吸排气侧通过紫铜管路并联汇总，管路上设置压力传感器、温度测点与高低压保护开关，实时监测运行参数，出现异常压力时自动触发保护停机。排气侧配置立式油分离器，可快速分离压缩机排气带出的润滑油，通过回油管路将润滑油送回压缩机曲轴箱，避免润滑油进入换热器影响换热效率，同时保障压缩机运动部件的润滑需求。机组下部集成卧式储液器，用于存储系统内循环的制冷剂，

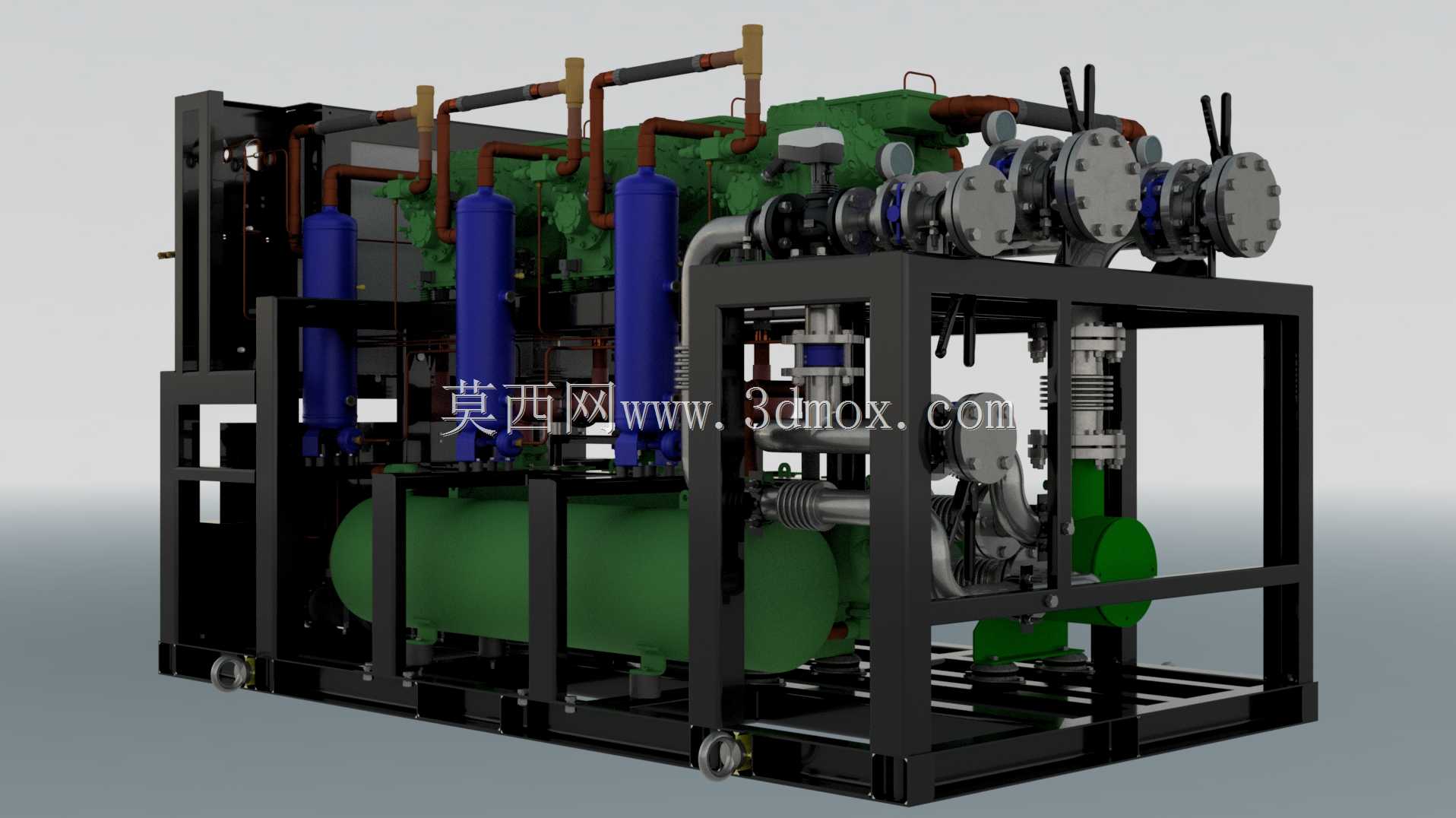

　　适配不同负荷下的制冷剂容量变化，储液器上配置液位计、安全阀与检修接口，方便日常运维检查。管路上的蓝色筒体为干燥过滤器，用于吸附制冷剂中的水分、过滤管路杂质，避免节流元件冰堵、部件磨损问题。整套管路排布遵循流体阻力最小原则，弯头采用大曲率半径设计，减少制冷剂流动阻力损失，管路支架均采用减震垫与机架连接，降低运行过程中的管路振动传递。设计阶段充分考虑运维操作空间，阀门、仪表、过滤器等需要定期操作更换的部件均预留足够的操作空间，无需拆解周边其他部件即可完成常规维保作业，机架侧面预留吊装孔位，方便整机组的吊装转运。
