复古网状改装汽车轮辋结构

　　这套轮辋结构面向乘用车改装与赛车外观件开发场景，重点还原老派多辐条网状轮毂的装配关系、轮缘层次、中心安装区域以及轮辐受力形态。实际使用中，这类轮圈多用于街道改装车、展示车辆、复古风格赛车以及轮辋方案评审，能够帮助设计者在整车底盘布置、轮拱间隙校核、制动系统避让和外观风格确认时获得直观的空间参照。

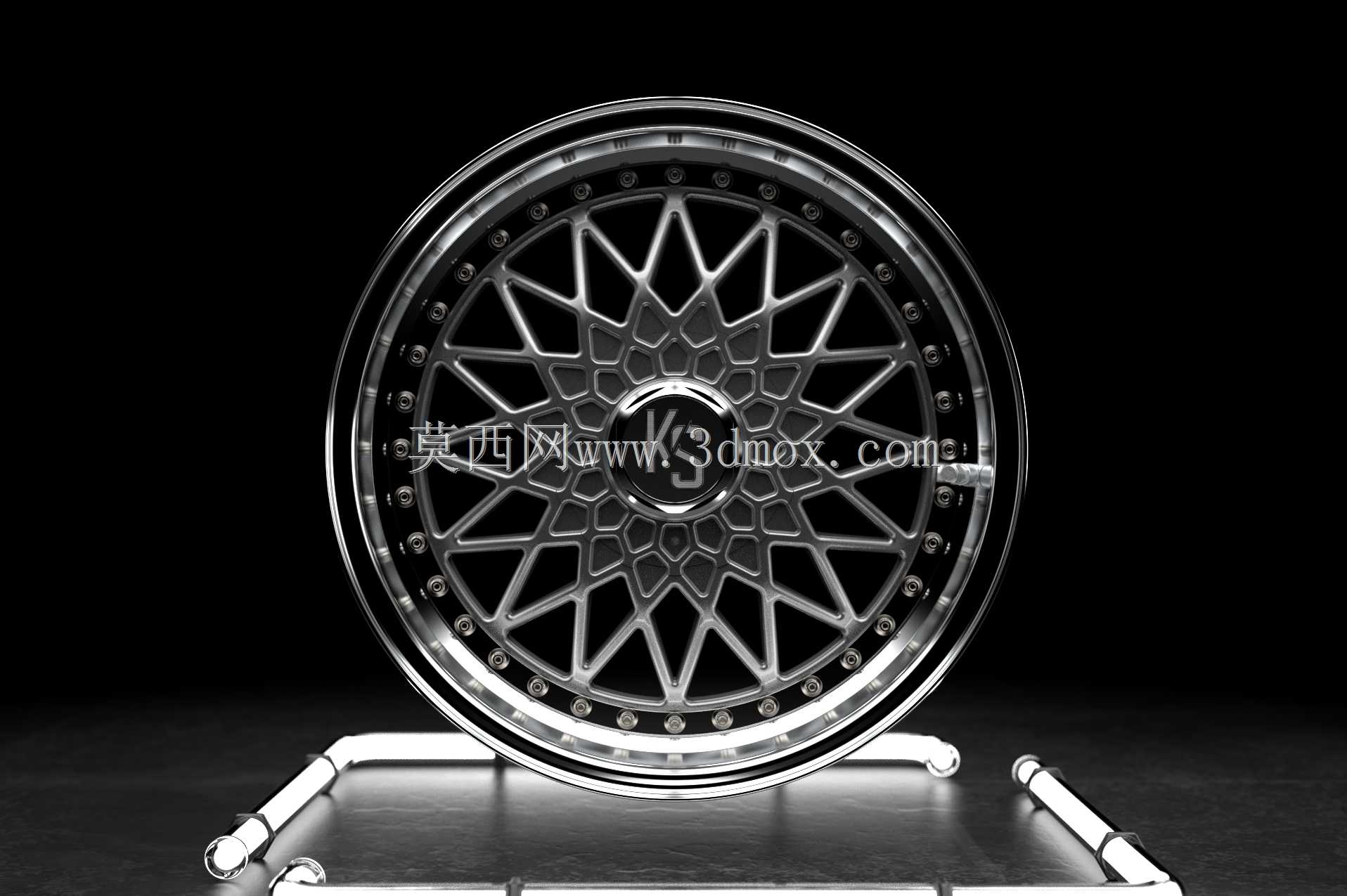

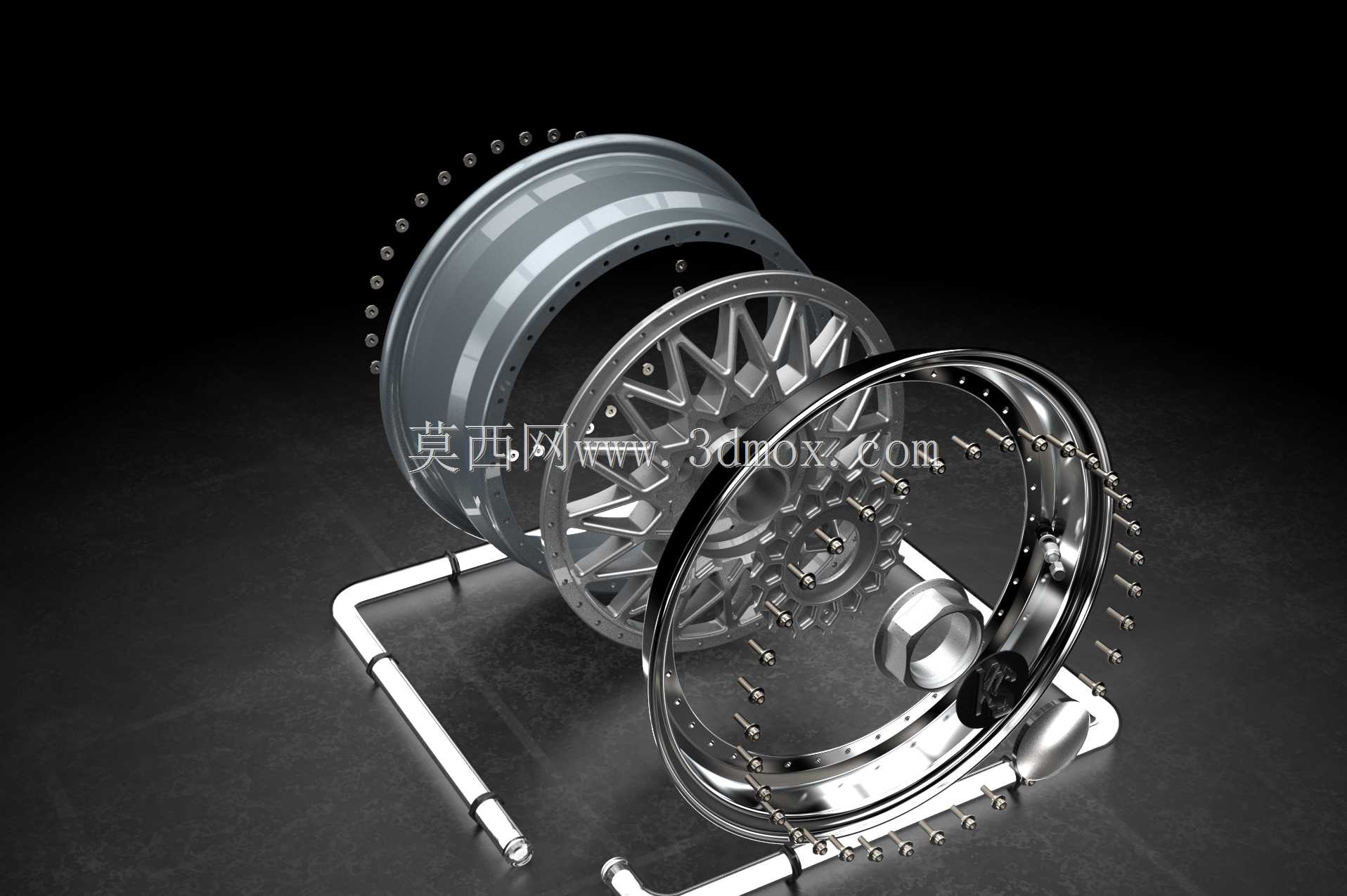

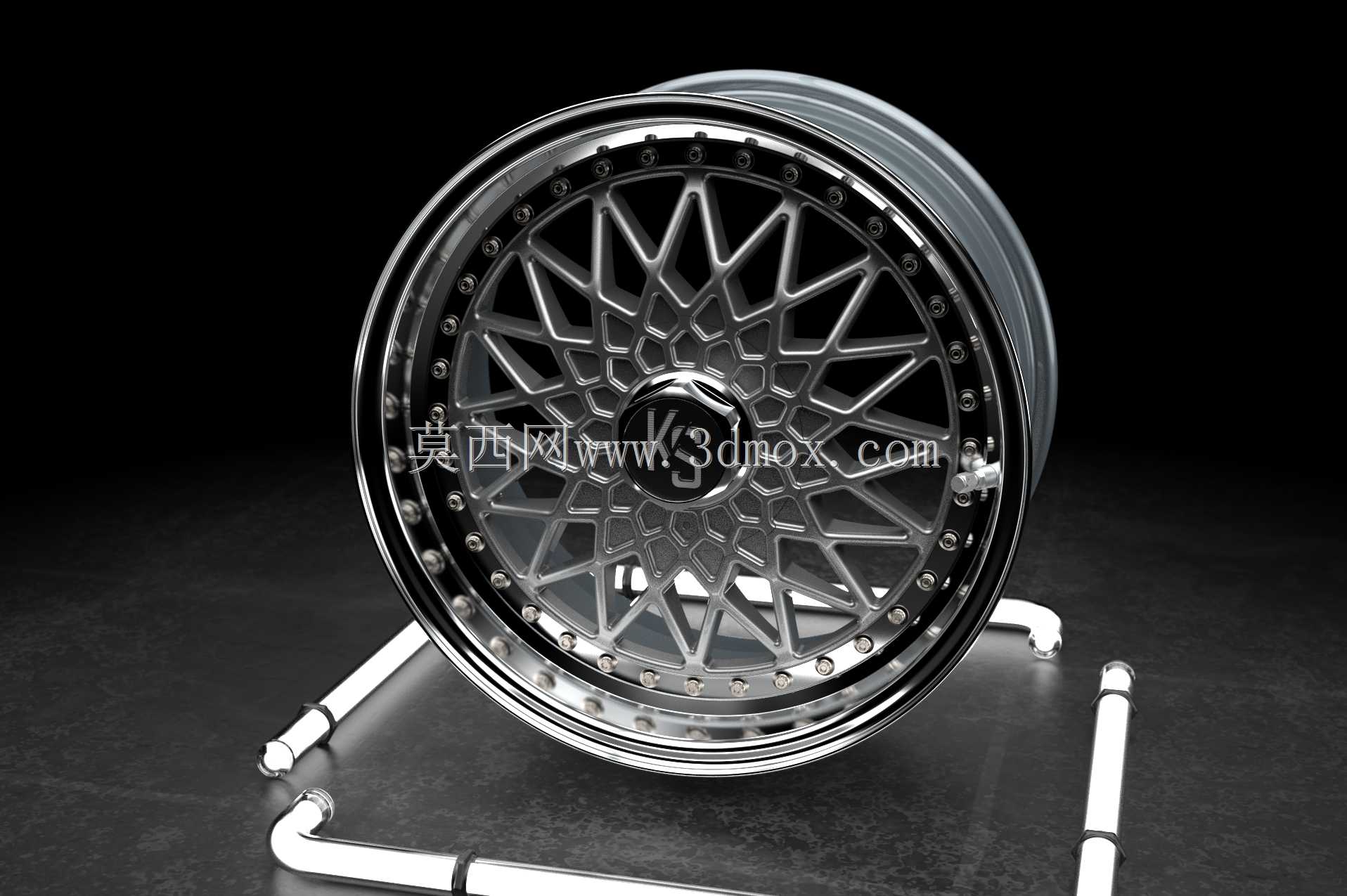

　　从结构组成看，模型包含外轮缘、内轮缘、轮辋筒体、密集网状辐条、中心盖、螺栓孔位以及轮圈周边装饰紧固件。外圈采用分段式视觉层次，亮面轮唇与深色辐条区域形成明显对比，既体现改装轮毂常见的深凹效果，也保留了轮辋筒体与轮辐连接的工程边界。网状辐条从中心轮毂向外呈放射状交错展开，多根细辐条在轮盘区域构成连续网格，视觉上接近经典BBS、RS、SSR风格的网眼轮圈，同时兼顾轮盘刚性分布与开孔散热需求。

　　设计思路上，轮辋并不是单纯按外观曲面堆叠，而是围绕安装基准、轮胎配合和载荷传递路径展开。中心孔与螺栓分布圆是车轮装配的核心边界，轮辐需要把车辆垂向、纵向和侧向载荷从轮毂安装面传递到轮辋筒体，再由轮缘与轮胎接触完成承载。网状辐条虽然造型细密，但每一组辐条都从中心座向外延伸并在轮辋内侧汇合，形成多路径传力结构。辐条之间的大面积镂空有利于制动盘热空气散出，在频繁制动或赛道工况下可降低热量在轮腔内部积聚的风险。

　　外形边界方面，该方案对应16英寸级轮辋宽度与偏距设定，建模时需要重点控制轮辋名义直径、胎圈座宽度、轮缘高度、中心孔直径、螺栓孔数量、PCD分布圆以及ET偏距。轮圈外侧唇口突出量会直接影响整车翼子板齐边效果，偏距过小会让轮圈向外移动，可能与翼子板、减振器或制动卡钳发生干涉；偏距过大则会使轮圈向内收缩，影响姿态并增加与悬架部件碰撞的可能。因此在整车匹配阶段，应将轮辋模型与转向节、卡钳、制动盘、减振器、下摆臂和轮拱内板共同装配检查。

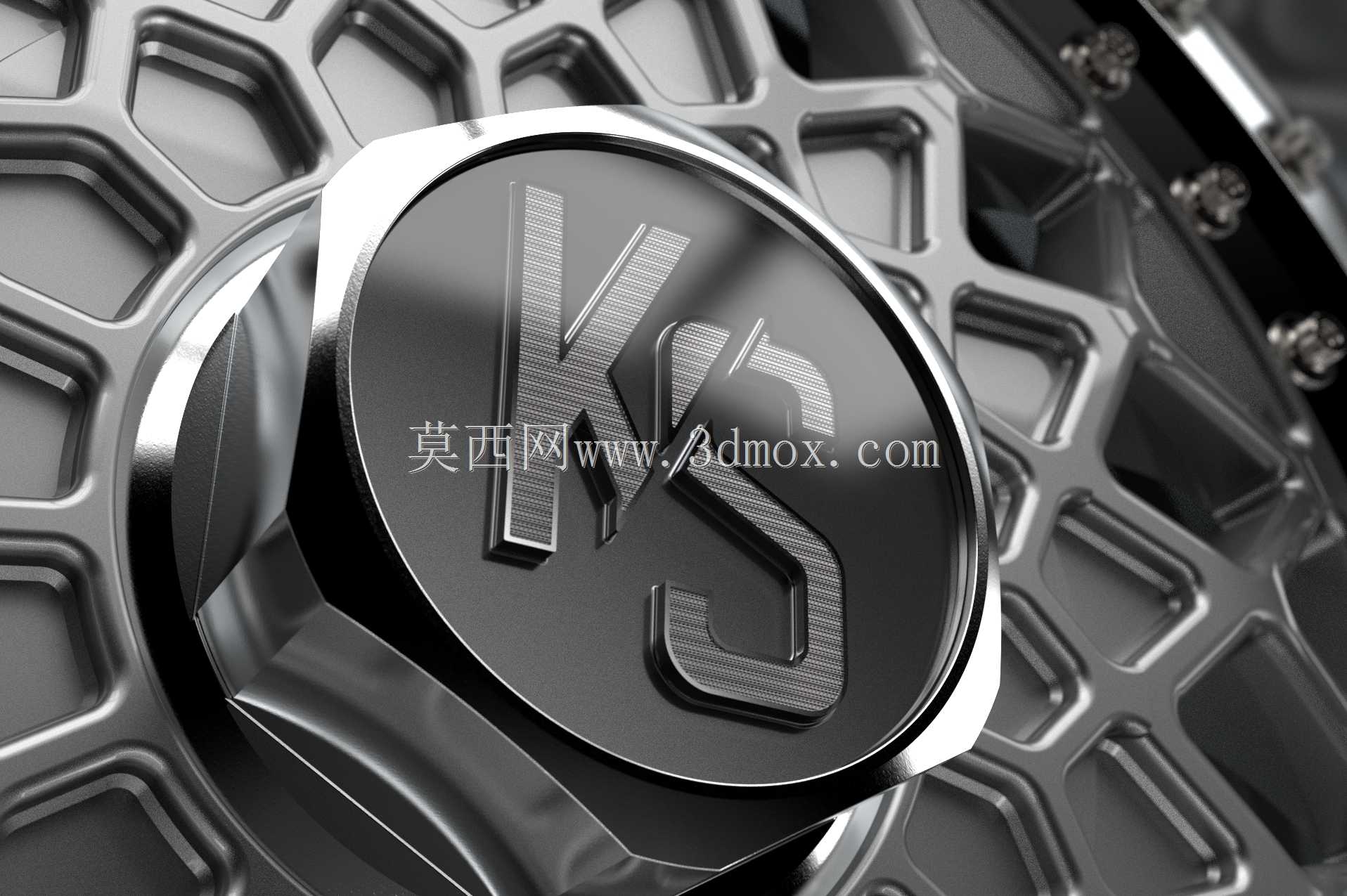

　　安装边界还包括轮胎匹配关系。轮辋筒体两侧的胎圈座需要与轮胎胎圈紧密贴合，轮缘形状决定轮胎充气后的支撑位置。若用于低扁平比改装轮胎，轮圈直径和宽度会影响轮胎侧壁拉伸程度；若用于复古风格厚壁轮胎，则需要校核轮胎外径、转向角下的间隙以及悬架跳动时的摩擦风险。中心盖区域保留品牌装饰盖的装配位置，周边螺栓孔位用于轮辐与中心安装座的定位，外圈细小紧固件主要体现两片式或多片式轮毂的结构风格，在工程建模时应区分真实承载螺栓与装饰螺钉的位置。

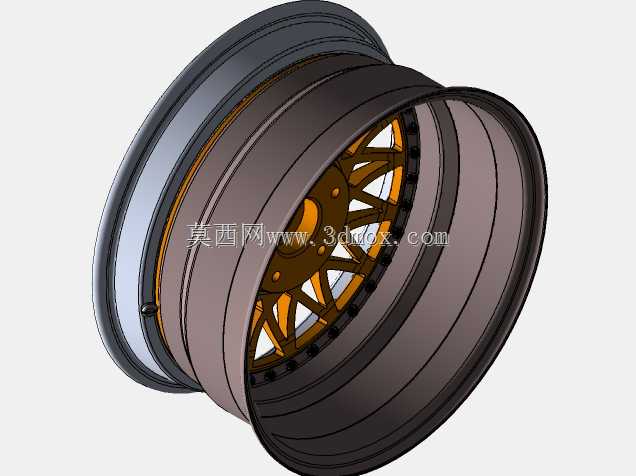

　　从建模表达角度，轮辋曲面可拆分为旋转体轮廓与辐条阵列特征两部分。轮辋筒体、胎圈座和轮唇适合通过回转轮廓建立基础形状，再对边缘圆角、台阶和沟槽进行细化；网状辐条则可先建立单组交错杆件路径，按圆周阵列形成完整轮盘，并在根部与外圈交接处添加过渡圆角，以避免应力集中。中心座厚度、辐条根部宽度、轮辋筒体壁厚以及轮缘翻边高度，都是后续做强度校核或3D打印样件时需要保留的关键尺寸。

　　在实际开发流程中，该结构可用于造型评审、改装件逆向参考、轮圈夹具设计、展示动画制作以及整车数字样机装配。设计者可在此基础上调整辐条数量、网格密度、轮唇宽度、中心孔规格和表面工艺，例如抛光轮唇、哑光黑辐条、车边亮面或彩色中心盖，以形成不同风格的改装方案。对于结构工程师而言，更重要的是通过模型确认轮腔内部是否能够容纳大尺寸制动卡钳，螺栓孔是否与车轴法兰匹配，以及车轮在最大转向和极限跳动状态下是否保持安全间隙。

　　整体来看，该轮辋把复古网眼造型、改装车深圈姿态和车轮安装工程约束结合在同一结构中，既可以作为外观设计参考，也可作为底盘匹配、制动避让和轮圈产品开发的三维基础件。
