包裹递送机器人24V磷酸铁锂电池组结构

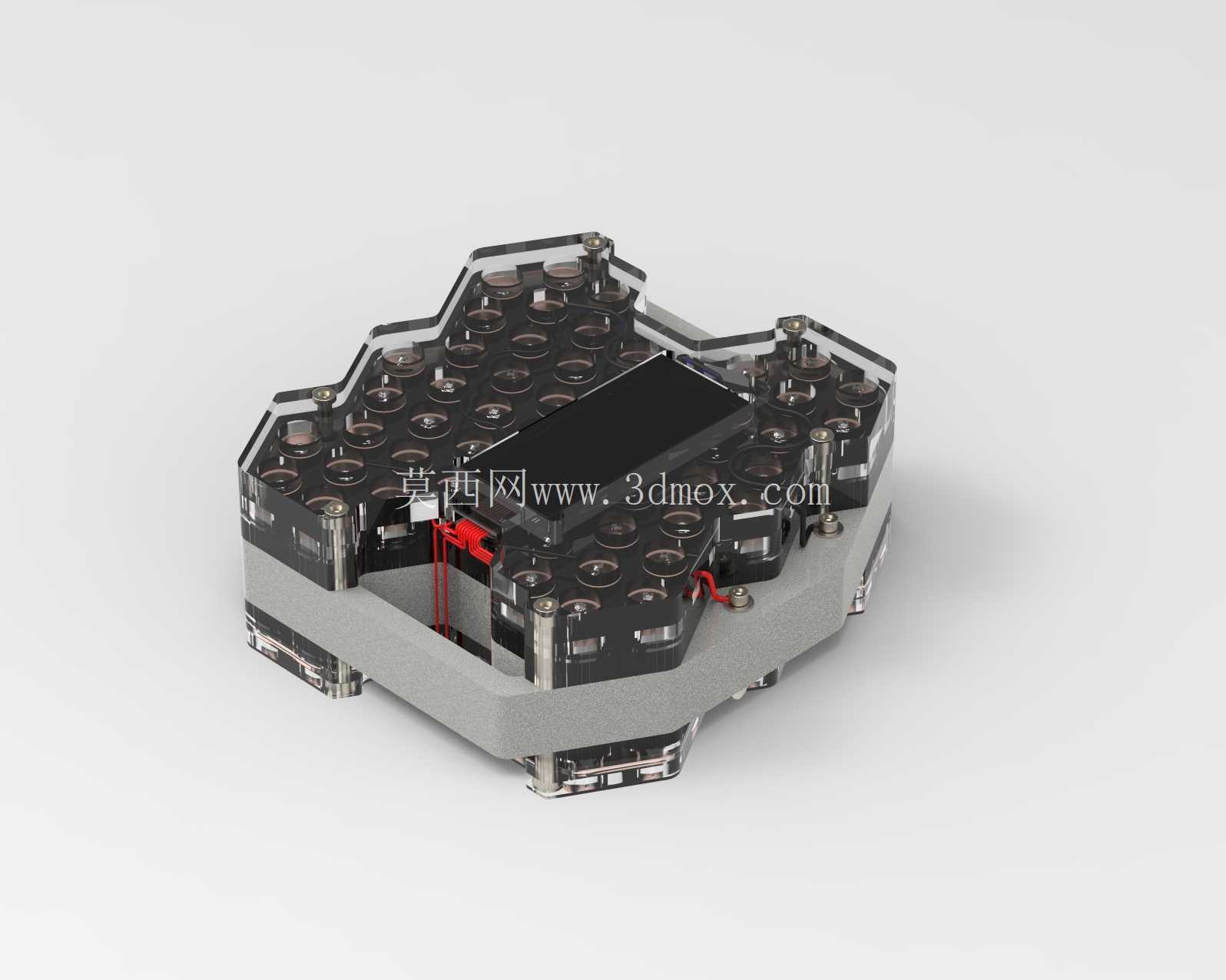

这套24V磷酸铁锂电池组的结构设计，核心服务于厂区、园区内的末端包裹递送机器人，也就是常说的送货车AGV底盘供电需求，区别于常规消费类电池包，整个结构从一开始就围绕移动机器人的实际运行工况做适配。先从安装边界说起，电池组整体采用异形轮廓设计，没有沿用常规方壳电池包的矩形结构，而是顺着AGV底盘中部的预留安装位做了切角与轮廓收边，安装孔位全部布置在包体侧边的金属固定座上，固定座内嵌M4压铆螺母，安装时不需要在电池包内部额外做支撑，直接通过螺栓与底盘的安装梁锁附即可，包体底部预留了3mm的离地间隙，配合底盘的防护板，能避免日常运行中地面凸起的杂物剐蹭电池包底部的绝缘层。

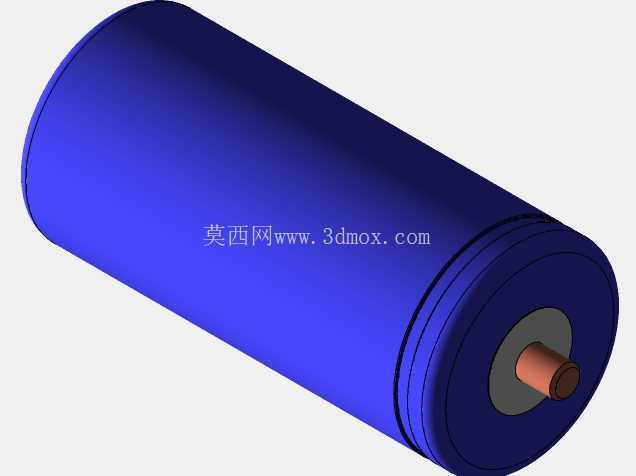

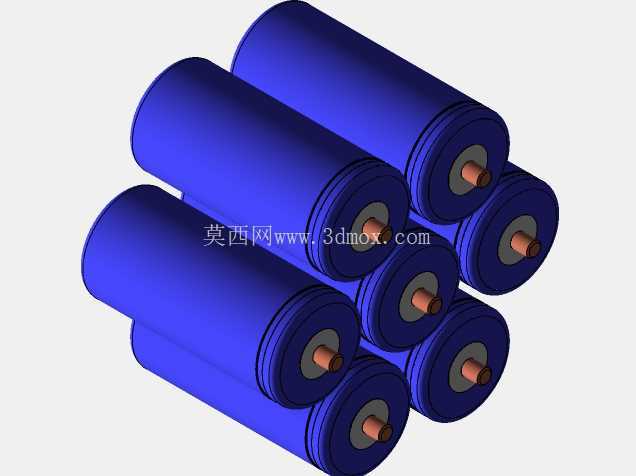

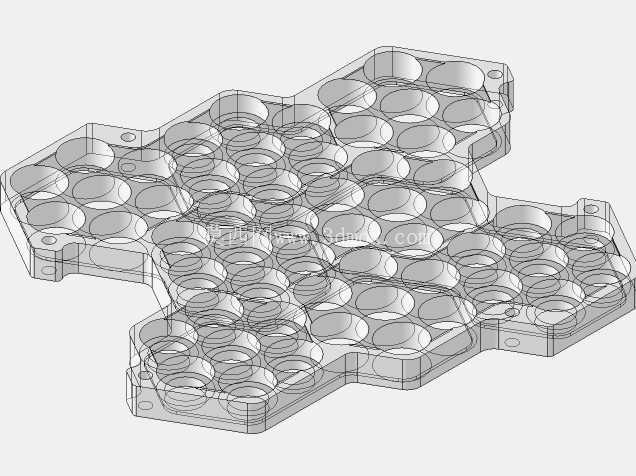

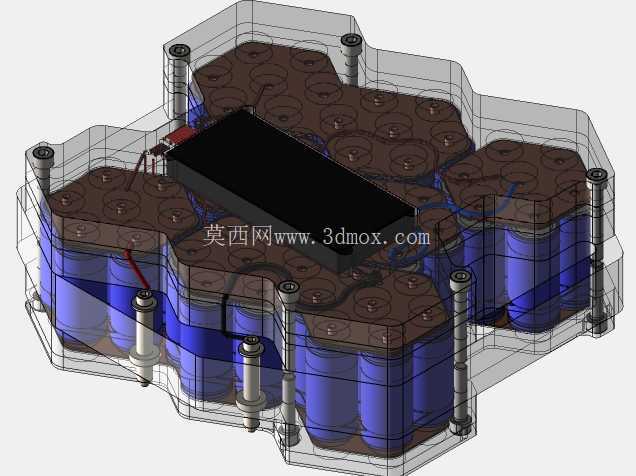

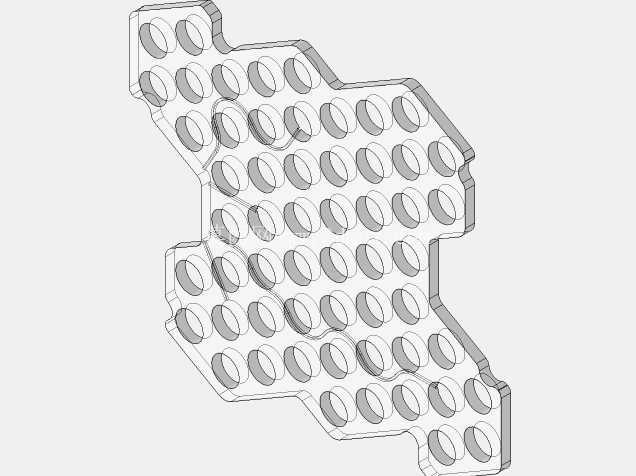

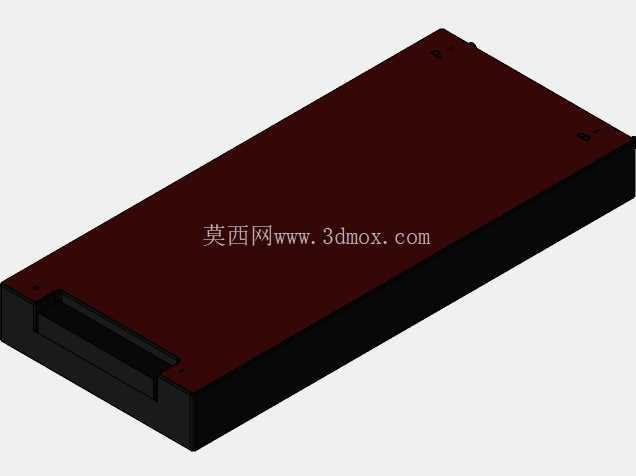

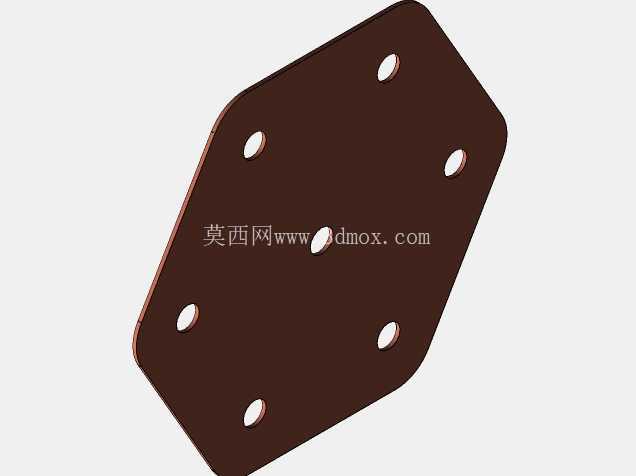

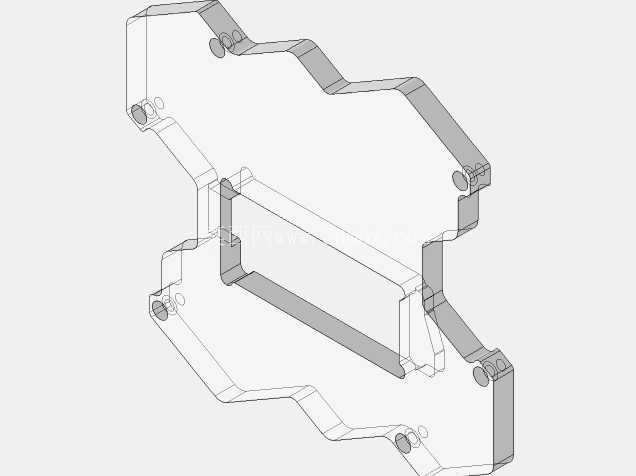

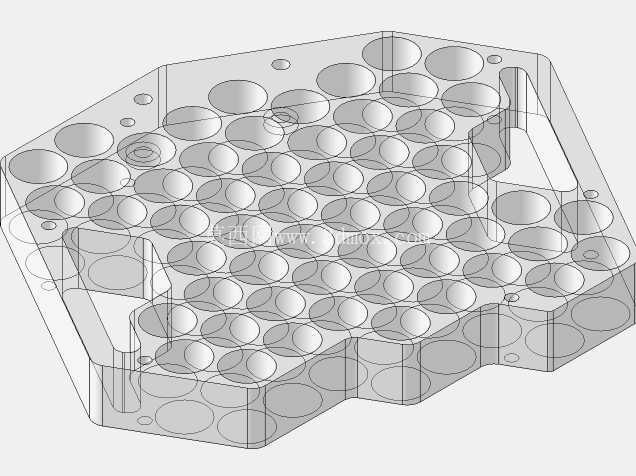

从功能特性来看，整个电池组采用32700磷酸铁锂电芯做串并组合，额定输出电压24V，刚好匹配送货车底盘的驱动电机、控制板、传感模块的供电电压范围，不需要额外加装DC-DC降压模块，减少了供电链路的损耗。电芯之间采用支架隔离+环氧板绝缘的结构，每串电芯的连接片都做了折弯避让，避免连接片与电芯外壳直接接触造成短路风险，包体顶部预留了BMS管理板的安装位，采样线束沿着包体侧边的走线槽布置，线束全部用高温玻纤管包裹，既可以避免AGV运行过程中的震动磨损线束绝缘层，也能阻隔电芯工作时产生的热量对线束外皮的老化影响。包体上部的透明盖板采用PC耐力板材质，不需要拆开整个包体就能直接观察内部电芯、连接片、采样线的状态，日常巡检时能快速发现连接片松动、电芯鼓包这类隐患，盖板与包体底座之间采用泡棉密封条做密封，防护等级可以达到IP54，能应对园区路面的扬尘、小雨天气的溅水，不会因为日常运行的环境因素导致内部电路故障。

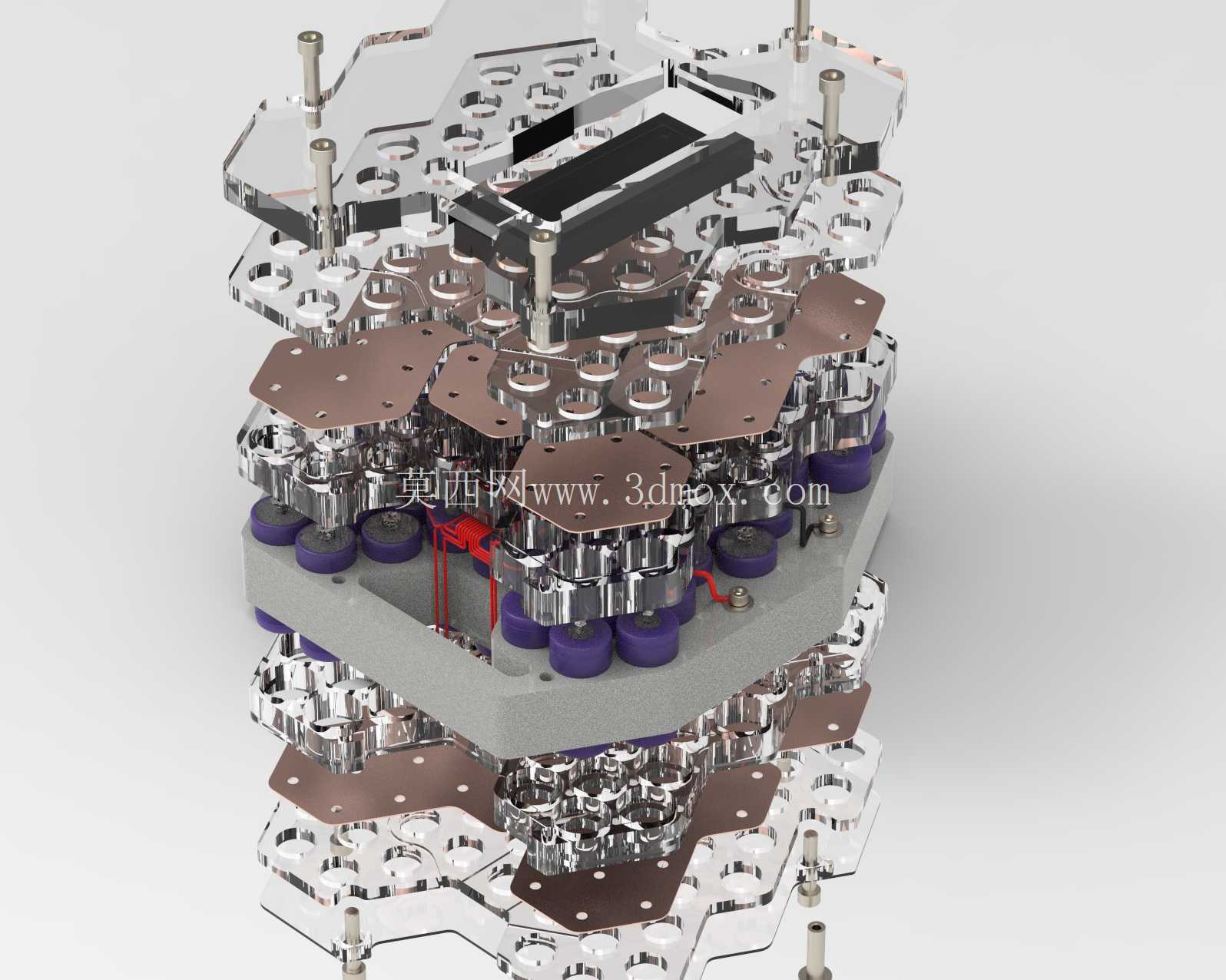

设计思路上，没有一味追求能量密度做紧凑化堆叠，而是在电芯间隙预留了足够的散热空间，因为送货车AGV在满载爬坡、连续运行的工况下，电芯放电电流会达到1C以上，预留的间隙可以形成自然对流的散热通道，不需要额外加装散热风扇，既减少了故障点，也降低了电池包自身的功耗。包体侧边预留了动力输出接插件与通讯接插件的安装位，接插件全部采用带锁扣的工业级连接器，AGV运行过程中的震动不会导致接插件松脱断电，接插件的引脚定义做了防呆设计，安装时不会出现插反的问题。另外考虑到研发阶段的迭代需求，整个电池组的结构件全部采用模块化设计，电芯支架、固定座、盖板都是独立可拆分的部件，如果后续需要调整电芯数量、更换BMS型号，只需要修改对应部分的零件，不需要重新开整套结构的模具，能大幅缩短研发迭代的周期。

从实际应用场景的适配来看，这类送货车AGV大多运行在电商仓库、产业园区、校园这类场景，日常运行时会频繁启停、转向，偶尔还会经过路面的减速带，所以整个电池组的结构做了抗震优化，电芯与支架之间采用点胶固定，连接片与电芯极柱采用激光焊接，比常规的螺丝连接抗震动性能更好，不会因为长期颠簸导致连接松动、接触电阻变大的问题。包体的边角全部做了R角圆弧处理，安装时不会划伤操作人员的手部，也不会与底盘上的其他部件发生硬碰撞。另外电池组的重量分布做了居中设计，安装到底盘上之后不会导致AGV重心偏移，能保证AGV运行时的稳定性，尤其是在转弯、取放包裹的时候，不会因为重心偏置出现侧翻的风险。整个结构没有多余的装饰性设计，所有的结构特征都是围绕安装、散热、防护、维护这些实际工程需求设计，没有为了外观做不必要的曲面或者异形结构，加工时所有的金属结构件都可以采用常规的钣金冲压、CNC铣削工艺加工，非金属件可以采用注塑或者3D打印打样，研发阶段的打样成本低，后期量产的工艺成熟度也高，不需要投入特殊的加工设备就能实现批量生产。
