IN-8真空霓虹数码指示管结构设计

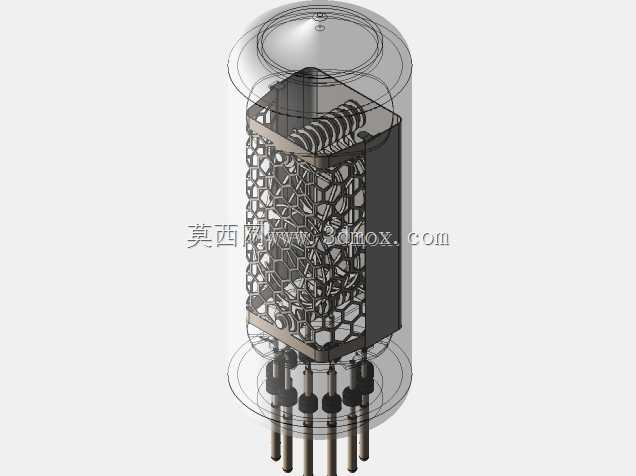

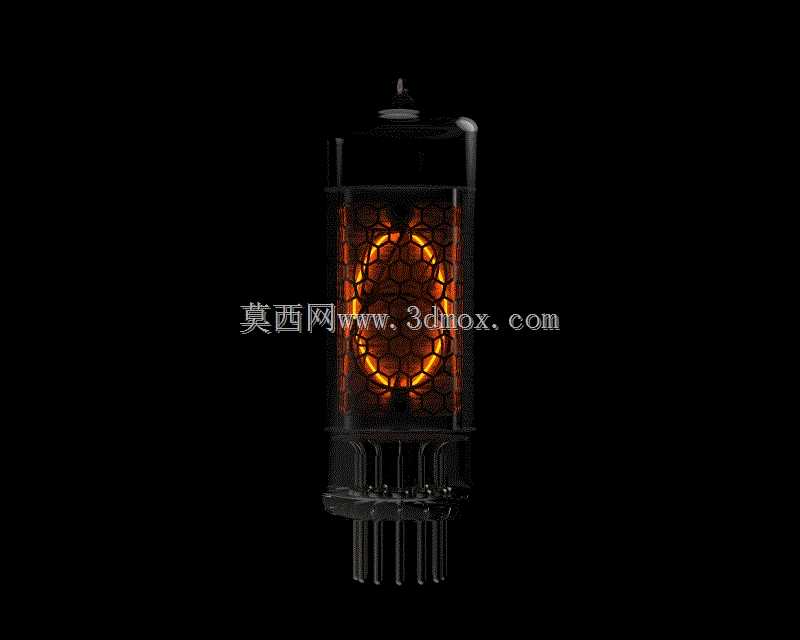

　　这款IN-8型霓虹指示管属于早期冷阴极辉光显示器件，在工业控制设备的状态指示、老式仪器仪表的数值显示、复古电子装置的数位展示场景中有着特定应用，不同于常见的LED数码显示器件，它依靠惰性气体电离产生的辉光完成字符显示，显示效果带有独特的暖橙色光晕，在复古工控设备复刻、蒸汽朋克风格电子装置制作、老式测试仪器维修替换场景中，是不可替代的核心显示部件。从结构设计层面来看，整个器件采用全密封玻璃管壳封装，管壳内部抽至高真空状态后充入适配的氖类混合惰性气体，管芯部分按照0-9的阿拉伯数字形态堆叠制作阴极金属网罩，每个数字对应独立的阴极引脚，管内设置共用的阳极金属网结构，当对应阴极引脚与阳极之间施加额定工作电压时，对应数字周围的气体被电离激发，产生醒目的橙色辉光，清晰显示对应数位的数值。

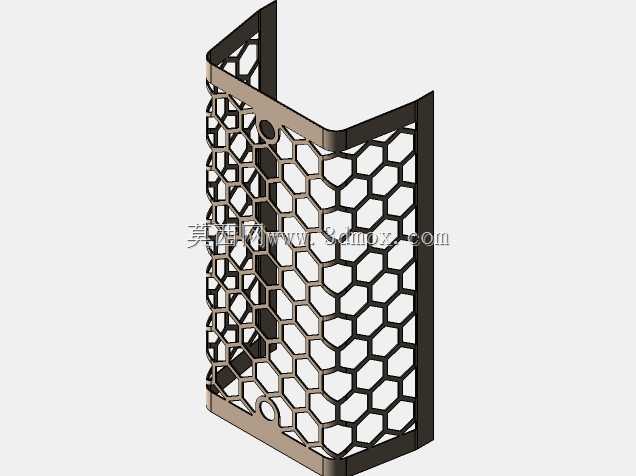

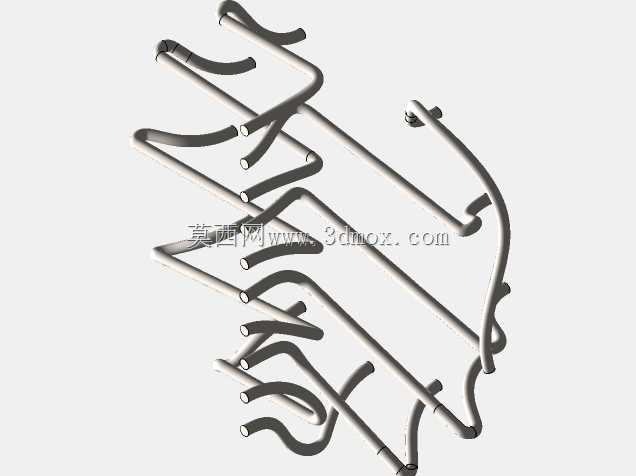

　　设计过程中首先要匹配器件的安装边界，这类指示管采用直插式引脚设计，引脚排布按照标准八脚电子管座的间距规范制作，管身主体为圆柱形玻璃结构，顶部为圆弧封接端，底部通过玻封结构固定多根金属引出引脚，安装时直接插入配套的管座即可完成电气连接，不需要额外的固定结构，管身外径、整体高度、引脚伸出长度都严格遵循同系列辉光管的通用尺寸规范，能够直接替换同型号的老旧损坏器件，适配原有设备的安装开孔与管座位置，不需要对原有设备的结构做额外修改。管芯的阴极结构采用薄金属片蚀刻成型，每个数字字符的笔画都做了等宽处理，保证辉光激发时整个字符的亮度均匀，不会出现局部过亮或者笔画缺失的问题，阴极之间设置了绝缘隔离结构，避免相邻数位的阴极之间出现高压爬电，影响显示的准确性。阳极网罩采用网状金属结构，既能够保证电场均匀分布在所有阴极周围，让每个位置的数字激发辉光的阈值电压保持一致，又不会遮挡阴极数字的显示视线，保证正面观察时字符清晰完整。

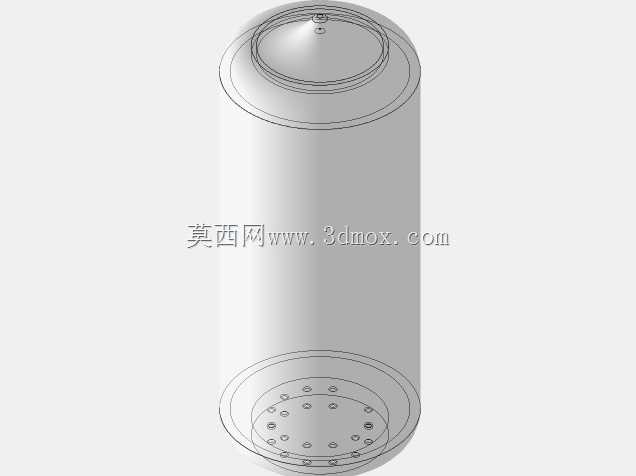

　　玻璃管壳的封接部位做了加厚处理，提升器件的机械强度，避免在安装、运输过程中因为轻微磕碰导致玻璃开裂、真空泄漏，底部的玻封位置与金属引脚之间采用匹配封接工艺，保证不同材料热膨胀系数匹配，在器件工作发热、环境温度变化的情况下，不会出现封接位置漏气的问题，保障器件的长期工作稳定性。在实际电路应用中，这类器件需要搭配对应的限流电阻与高压驱动电路使用，设计三维结构时也充分考虑了外围驱动板的安装空间，管身的径向尺寸预留了足够的安全间隙，避免管壳工作时带有的高压与周边金属结构件出现放电问题，引脚的长度设计兼顾了直接焊接在PCB板与插接管座两种安装方式的需求，当采用管座安装时，引脚伸出长度刚好能够完全插入管座的接触簧片，保证电气连接可靠；当采用直接焊接方式时，引脚长度足够穿过常规厚度的PCB板，预留出焊盘焊接的余量。

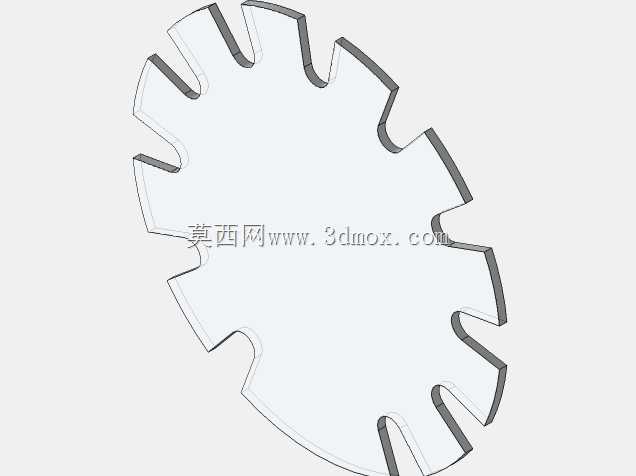

　　不同于现代贴片显示器件，这类真空霓虹指示管的结构设计需要兼顾真空密封性能、电气绝缘性能、显示效果三个核心维度，管内的电极固定采用云母片支撑结构，云母片既具备良好的绝缘性能，又能够在高温排气工艺中保持结构稳定，不会释放杂质气体影响管内的真空度与气体纯度，支撑结构的位置设置在管芯的非显示区域，不会遮挡正面的字符显示视线。从安装适配的角度，管身的圆柱外形可以适配圆形的设备面板开孔，面板安装时可以搭配对应的橡胶固定圈，缓冲设备运行时的振动，避免玻璃管壳因为长期振动出现松脱或者损坏，器件的重心沿管身中轴线分布，安装后不会出现偏斜问题，引脚的排布顺序遵循同类型辉光管的通用定义，维修替换时不需要重新调整接线顺序，直接插接即可正常工作。在复古电子装置的结构设计中，这类指示管往往作为核心显示部件突出布置，三维建模时精准还原了玻璃管壳的透光特性、金属引脚的质感、内部阴极网罩的层叠结构，能够直接用于整机的结构装配校验，检查管身与周边结构的间隙、引脚与PCB焊盘的对位情况，提前规避装配时出现的结构干涉问题，也可以用于装置的外观效果渲染，直观展示最终成品的显示区域布局。
