台式数控等离子板材切割工作站

　　这套台式数控等离子切割设备主要面向钣金车间、钢结构件预制、通风管道加工、机箱机柜生产以及广告金属字切割等场景，用于碳钢、不锈钢、铝板等导电板材的二维轮廓下料。设备采用床身固定、横梁沿纵向导轨移动的台式布局，切割区域内布置栅格承料台面，待加工钢板直接铺放在栅格上，割炬部件安装在横梁拖板上，由横向传动机构带动完成X向走刀，横梁整体沿床身两侧导轨完成Y向进给，Z向则由割炬升降体控制起弧高度、穿孔高度与随动切割高度，三轴配合实现任意平面曲线、直边、圆孔、异形孔和复杂展开件的自动切割。

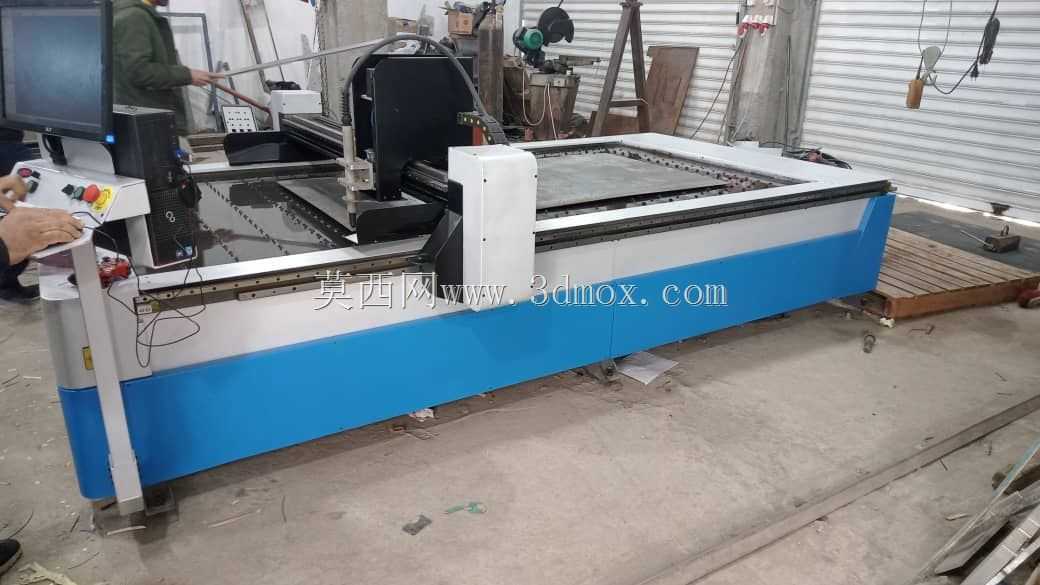

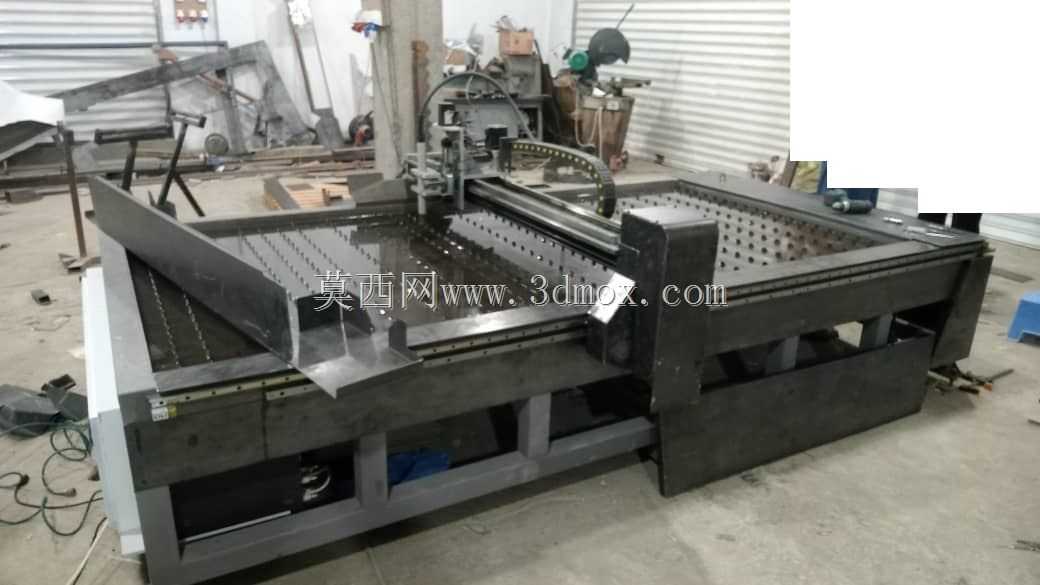

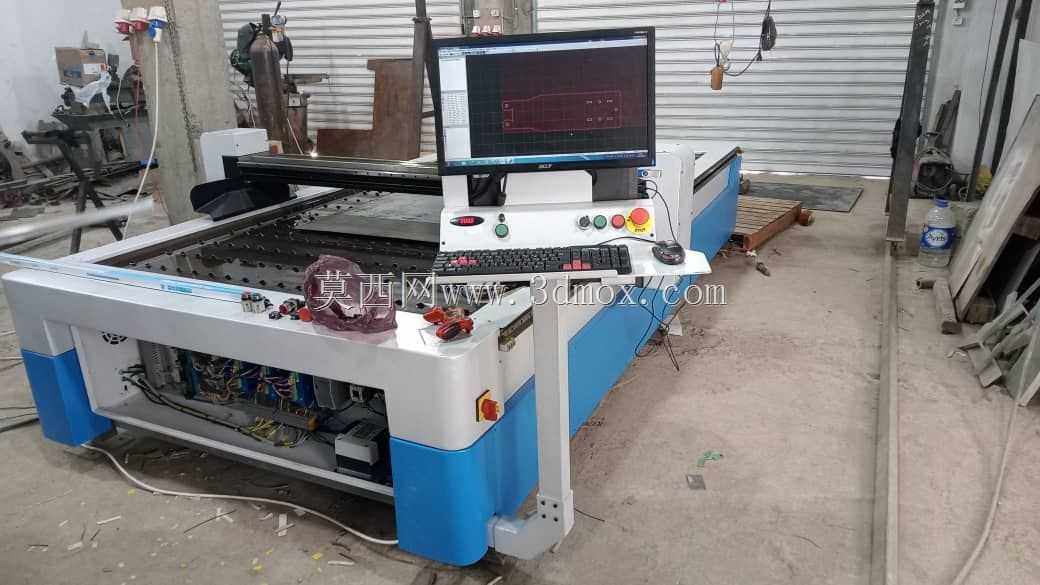

　　从安装边界看，该设备有效加工幅面覆盖1550mm×3050mm的板材范围，能够承接常见3m长度以内的整板下料任务；床身外围需预留板材上下料空间、除尘抽风接口位置以及维护操作通道，侧面布置的控制柜、等离子电源和气路连接点应避开横梁全行程运动包络，防止线缆拖拽干涉。床体下部采用箱体式焊接机架，侧壁蓝白分色护罩既覆盖传动部件，也为抽风集渣提供封闭空间；台面栅格采用可更换刀片式支撑，切割熔渣落入下部集渣区，长期使用后可分段更换支撑条，避免整张台面报废。

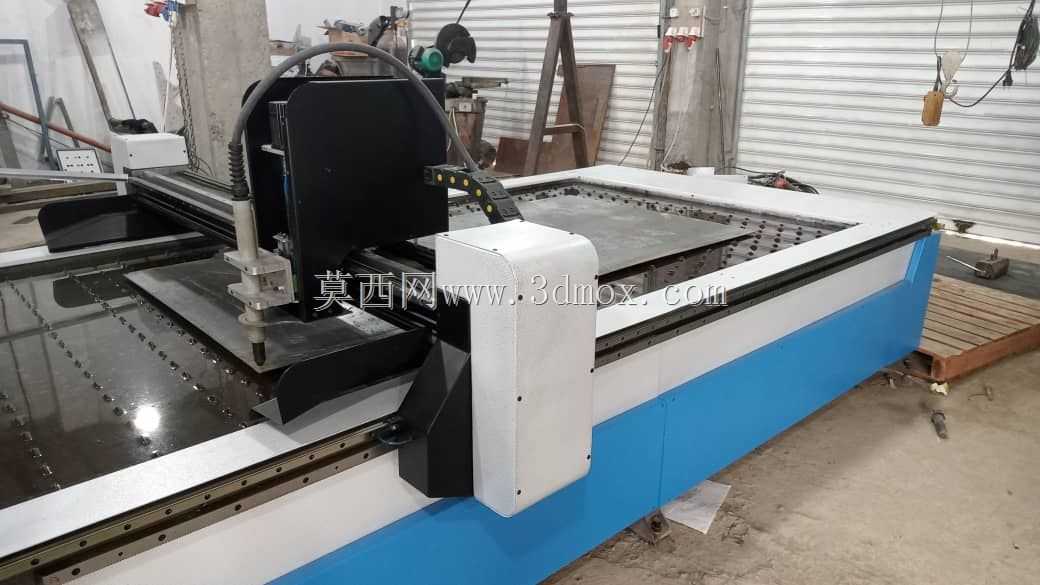

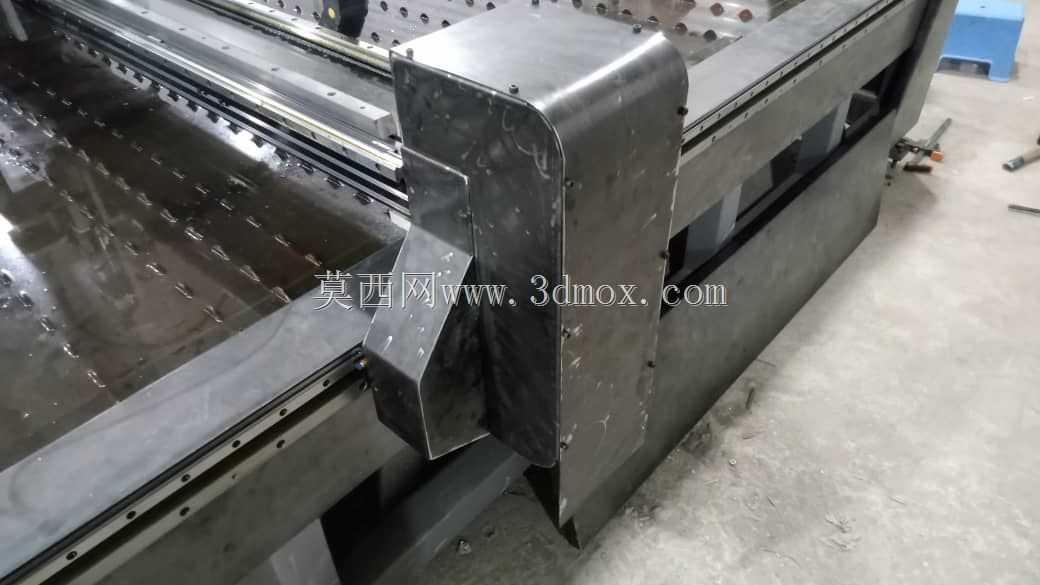

　　结构设计上，横梁兼顾刚性与运动惯量控制，导轨、齿条或同步带传动路线沿梁体规整布置，拖链内置气管、电机线缆和高频引弧线，减少等离子强电磁干扰对控制信号的影响。割炬升降端配备防撞和初始定位结构，穿孔时先抬升至安全高度，引弧后再按板厚下降到切割高度，切割过程中依靠弧压反馈维持喷嘴与板面距离，遇到翘曲板材时可自动补偿，降低撞枪和割嘴损耗风险。

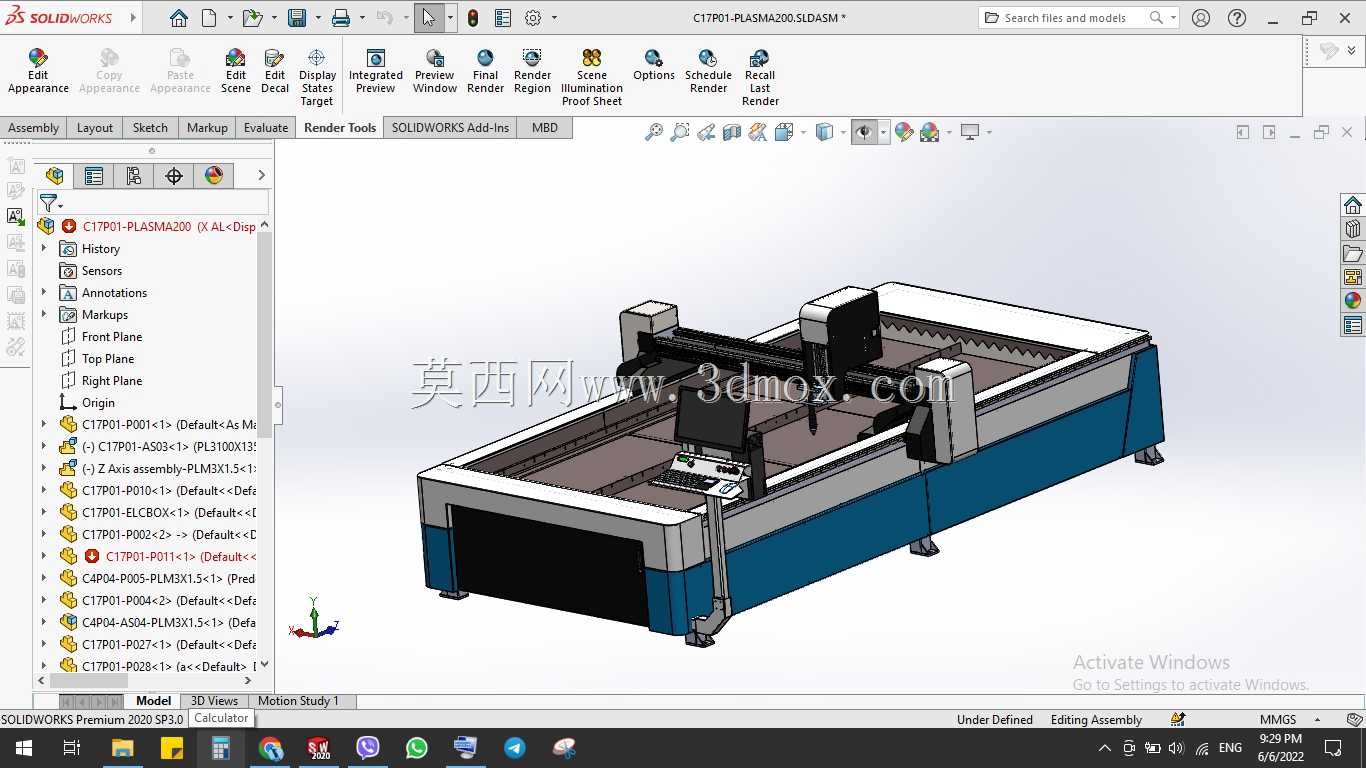

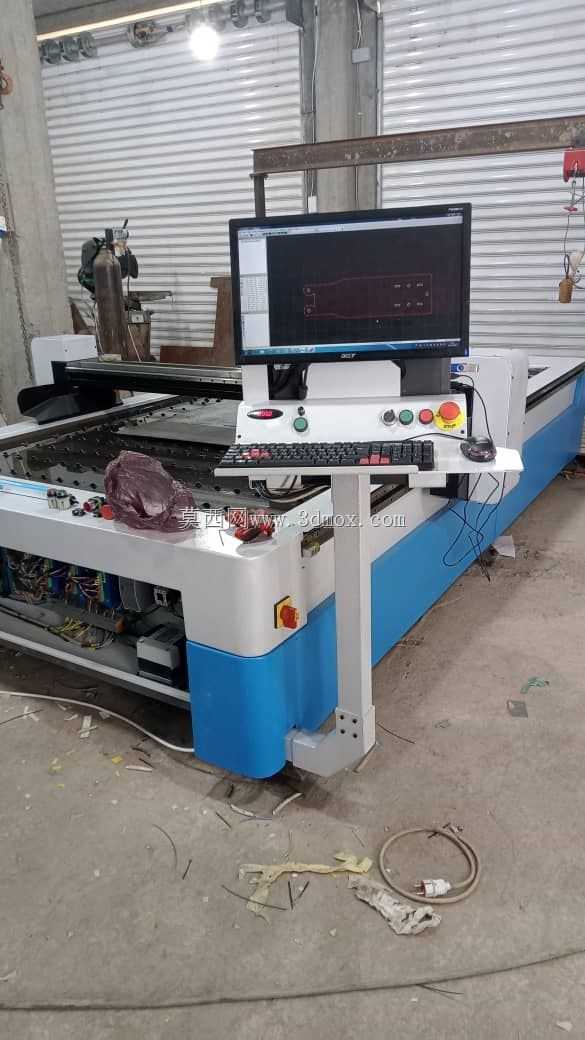

　　实际选型时，需结合常切板厚配置相应功率的等离子电源：薄板加工强调切缝窄、热变形小和走线速度，厚板加工则更关注穿孔能力、切口垂直度和排渣效果。设备还可与车间排尘系统、套料编程软件衔接，把展开图转换为切割路径，自动处理引弧线、过桥、共边切割和拐角减速，从而提高板材利用率，减少二次打磨和铣削工作量。三维建模时应重点还原床身焊接框架、导轨安装基准、横梁传动组件、割炬升降滑座、栅格台面及护罩检修口，保证运动行程、装配间隙和现场安装尺寸一致。
