桌面级迷你卧式车床完整结构设计

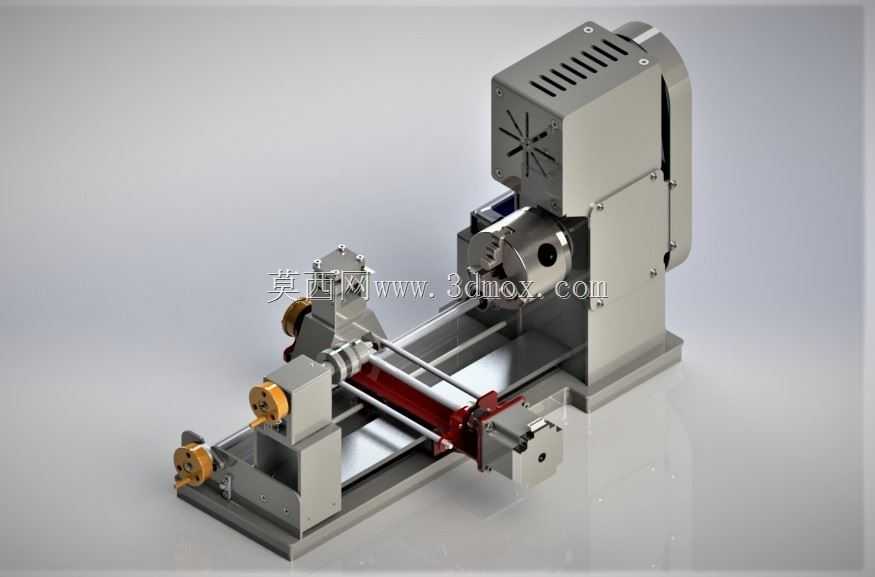

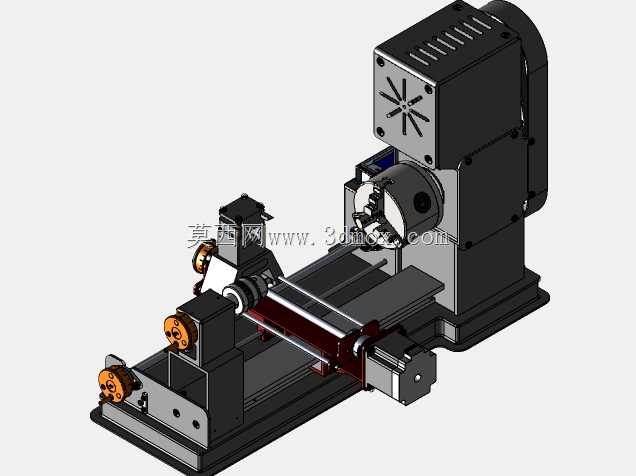

　　这套三维结构完整还原了面向小尺寸工件加工场景的迷你卧式车床，整机采用紧凑台式布局，将主轴驱动单元、三爪卡盘、床身导轨、溜板刀架、尾座以及进给传动部件全部整合在一体式铸造底座之上，适合教学实训、手工小作坊、精密小件试制以及个人创客空间内完成有色金属、软金属与工程塑料棒料的外圆车削、端面切削、简易锥面加工和小尺寸钻孔作业。从结构排布逻辑来看，驱动电机后置竖立布置在主轴箱后侧，通过带传动将动力传递至主轴，这种布局既压缩了床身轴向占用长度，也让电机远离切削飞溅区域，日常维护时可直接拆卸后侧护罩调整带轮张紧量；主轴前端配置标准三爪自定心卡盘，可快速装夹圆形、六边形棒料，卡盘回转区域预留了足够安全间隙，

　　避免加工过程中刀具或护罩与旋转工件发生干涉。床身部分采用平直导轨结构，溜板沿导轨做轴向进给，刀架安装在溜板上方，可通过手动调节机构完成横向进刀与刀具角度微调，尾座布置在床身另一端，顶尖套筒可沿轴向伸缩，装夹长轴类小件时能够提供尾顶支撑，降低工件悬臂颤动。整机底座四周预留安装孔位，落地布置时可通过螺栓固定在工作台或型钢支架上，底部轮廓方正，周边没有外凸的管线与操作手柄，车间排布时多台设备并排摆放也不会占用过多通道空间；各运动部件外侧均设置防护边界，主轴带轮、进给丝杠等旋转部位全部藏入壳体内部，操作侧仅保留手轮、刀架与卡盘作业区。建模过程中各子装配关系完全按照实际装配逻辑搭建，电机与主轴箱的连接止口、导轨与床身的贴合面、

　　尾座与导轨的锁紧结构、溜板丝杠的支撑座均保留了真实配合特征，工程人员可以直接在此基础上校核运动行程、核对刀具与工件的干涉区间，也能针对不同加工需求调整刀架尺寸、更换卡盘规格或者扩展进给驱动组件，为小型台式加工设备的改制与轻量化机床开发提供完整的结构参考。
