2000KG载重移动式液压起重吊运设备

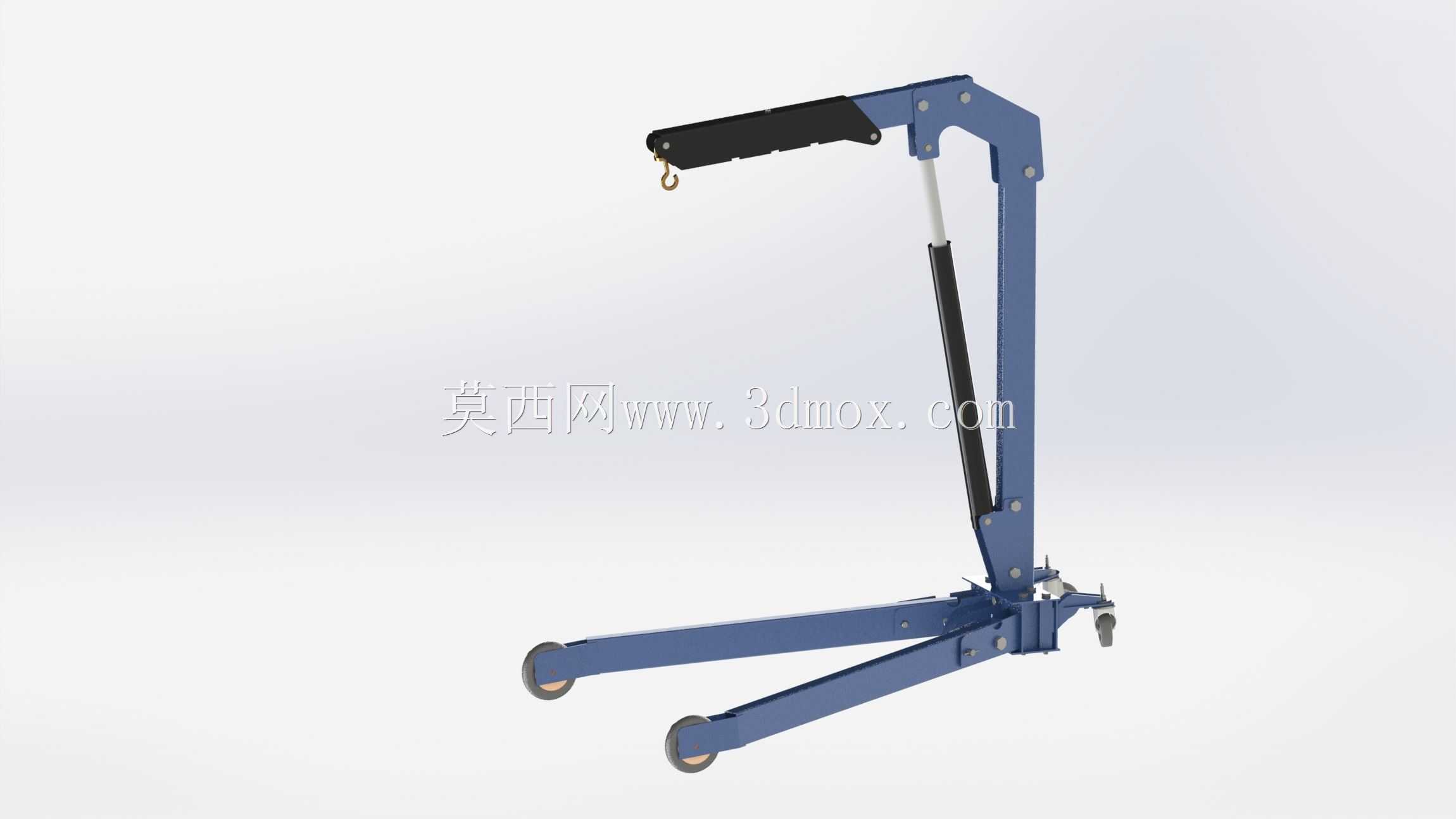

　　这款2000KG级移动式液压起重设备，核心适配机加工车间重型工件转序、设备维保现场部件拆装、仓储区域重型货物堆垛移位这类对起重机动性有要求的作业场景，区别于固定轨行式天车、大吨位固定式起重机，它无需预埋基础、不占用固定作业点位，能在狭窄通道内灵活转场，填补了小范围定点重载起重作业的设备空白。从结构设计逻辑来看，整体采用折臂式受力框架，底部为分体式叉形支腿结构，支腿末端配置带刹车的万向脚轮，作业时可通过支腿的展开幅度调整整机支撑跨距，当吊臂处于最大伸距工况时，支腿跨距可覆盖1.8米×1.2米的接地范围，能有效抵消吊重产生的倾覆力矩，非作业状态下支腿可向内收拢，整机通行宽度可压缩至0.7米，适配车间常规安全通道的通行尺寸要求。

　　吊臂主体采用分段铰接结构，主臂与基座之间配置单作用柱塞式液压油缸，油缸行程匹配吊臂0到85度的变幅范围，额定工作压力设定在16MPa，可在全行程范围内任意位置锁止，避免吊重下坠风险；臂端配置可360度水平回转的吊钩组件，吊钩带有防脱锁扣结构，适配常规卸扣、吊装带的挂接需求，额定吊重2000KG的参数是基于吊臂最小伸距、最大仰角工况下的安全载荷，设计时按照1.25倍的动载系数做了结构强度校核，主臂板材采用Q355B低合金结构钢折弯焊接成型，关键铰接点采用40Cr调质处理的销轴配合自润滑铜套，降低长期往复转动带来的磨损量。

　　设备基座位置集成了手动液压泵单元与卸荷阀组件，无需外接电源或液压动力源，单人即可操作完成起升、下降动作，卸荷阀采用节流式结构，可通过旋钮开度控制吊重下降速度，避免重载快速下落带来的冲击；基座尾部配置有小型配重块，平衡吊臂伸距较大时的前端重量，同时在基座侧面预留了可选配的电动液压泵安装接口，适配高频次作业场景下的动力升级需求。从安装边界来看，该设备无需现场做基础固定，仅需作业地面为平整硬化的混凝土地面，地面承载力不低于5吨每平方米即可满足安全作业要求，整机收拢状态下的外形尺寸可适配常规2米宽度的货梯运输，方便在多层厂房之间转场使用。

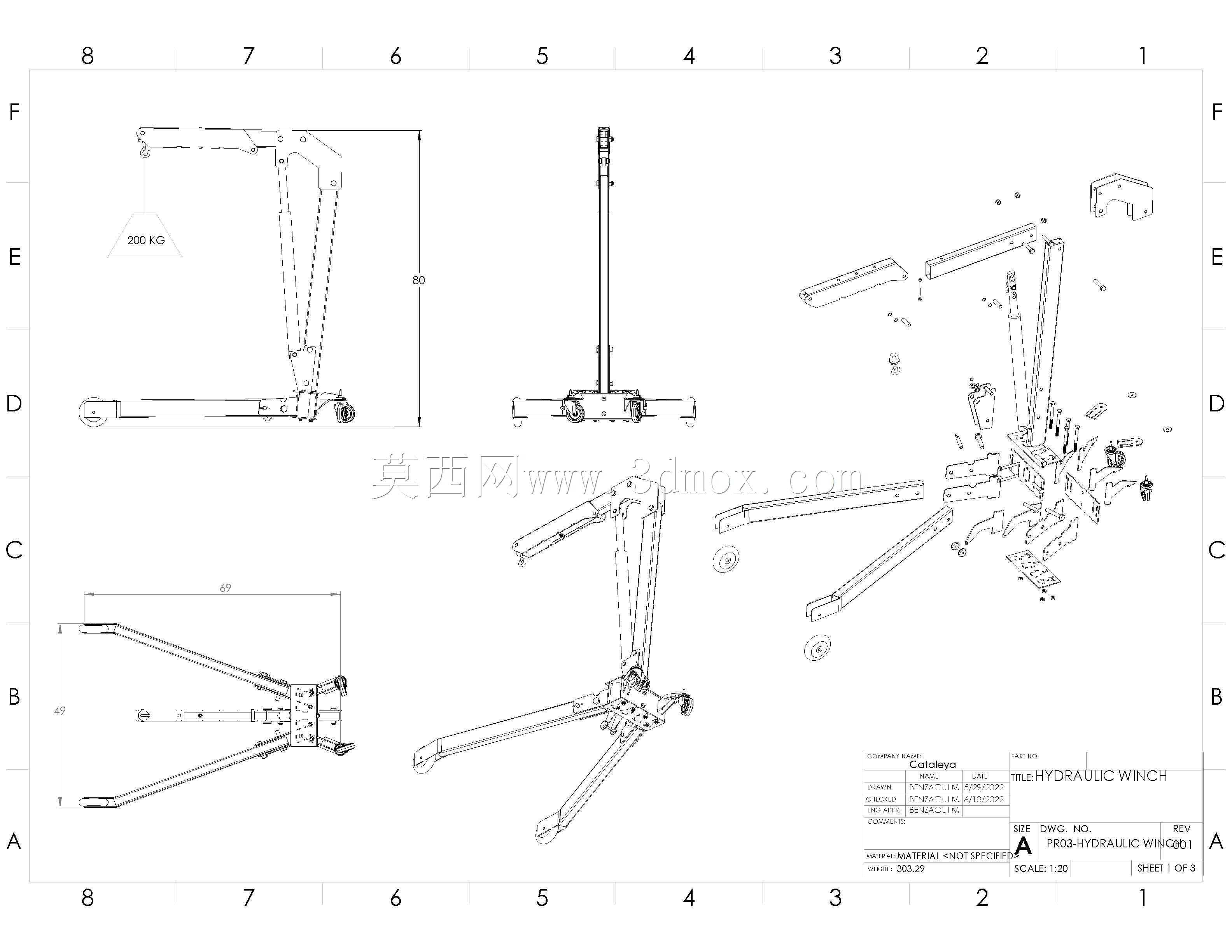

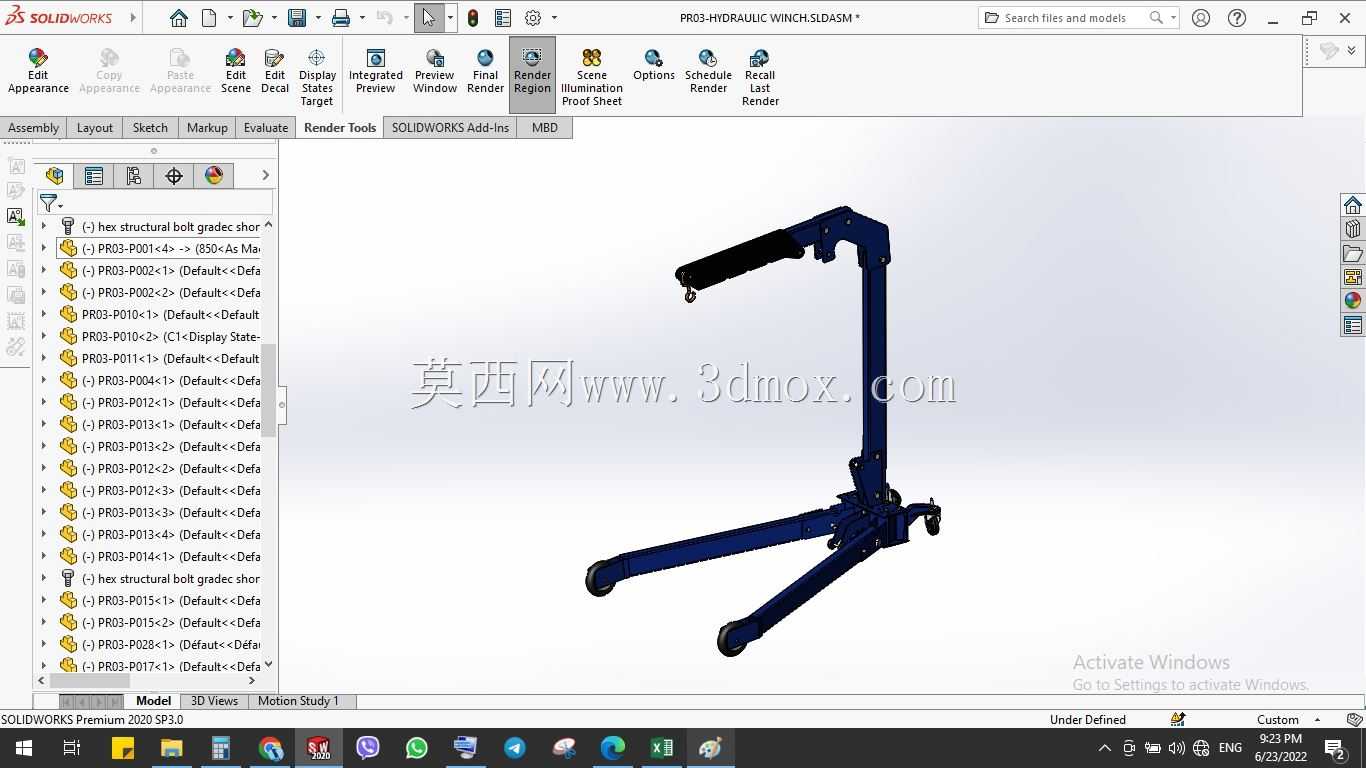

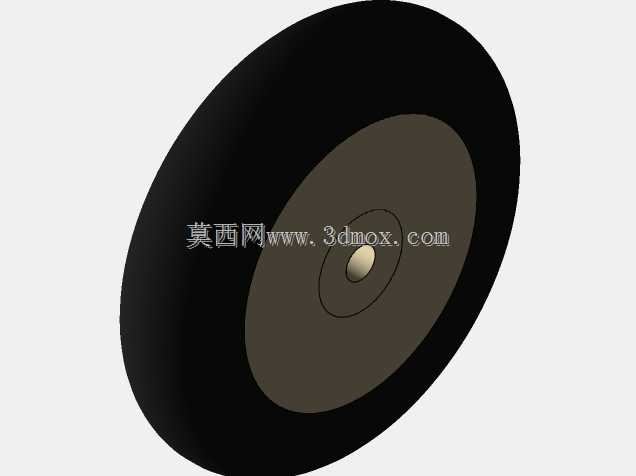

　　在实际选型适配时，需要注意不同伸距对应的额定吊重衰减，当吊臂伸距达到最大1.5米时，安全作业载荷为500KG，伸距1米时安全载荷为1000KG，伸距0.6米时可达到额定2000KG的吊重能力，设计时在吊臂侧面做了清晰的载荷标识刻度，避免现场作业超载使用。结构建模过程中，对所有焊接位置做了焊缝符号标注，铰接点的配合公差按照H8/f7的间隙配合设定，既保证转动灵活性，又避免配合间隙过大带来的晃动量；液压管路的布置沿着臂架内侧走线，采用管卡固定，避免臂架变幅过程中管路与结构件产生摩擦破损，油箱集成在基座内部，有效利用结构空间，同时降低整机重心高度，提升移动过程中的稳定性。脚轮采用聚氨酯包胶材质，单轮额定载荷1吨，既可以在硬化地面灵活推行，又不会划伤环氧地坪等车间地面，刹车装置采用金属踏板式结构，踩下后可同时锁定轮体转动与转向，作业时锁定脚轮即可避免设备移位。这款设备的设计核心是平衡机动性、起重能力与操作便捷性，没有冗余的功能结构，所有部件都围绕小范围重载移动吊装的实际需求配置，适合没有固定起重设备的小型加工车间、设备售后维保团队、仓储物流区域作为常备起重工具使用，建模时还原了所有部件的装配关系，可直接用于结构受力仿真、作业场景模拟、非标改型设计的参考基础。
