山本计器0至1MPa径向常压压力表

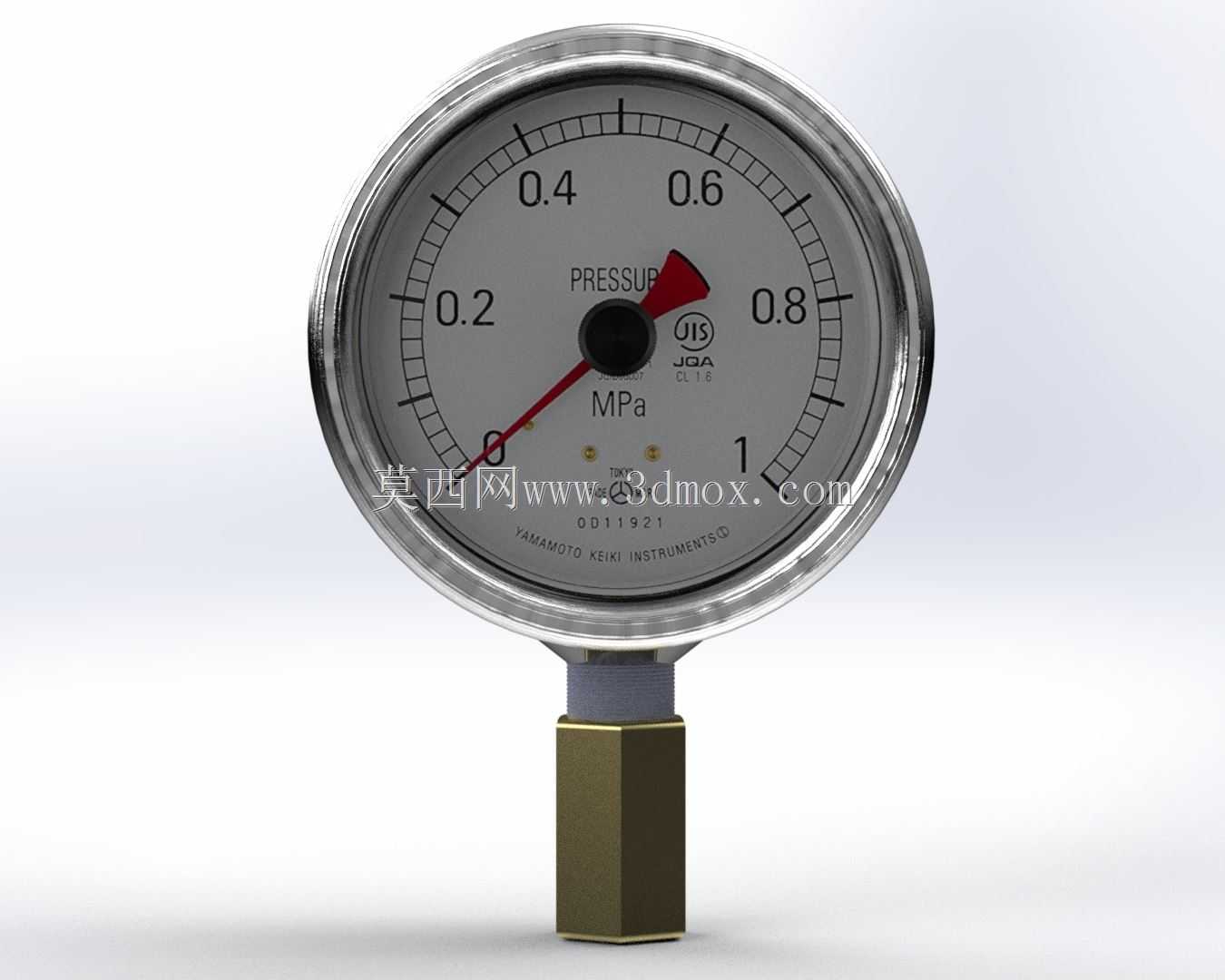

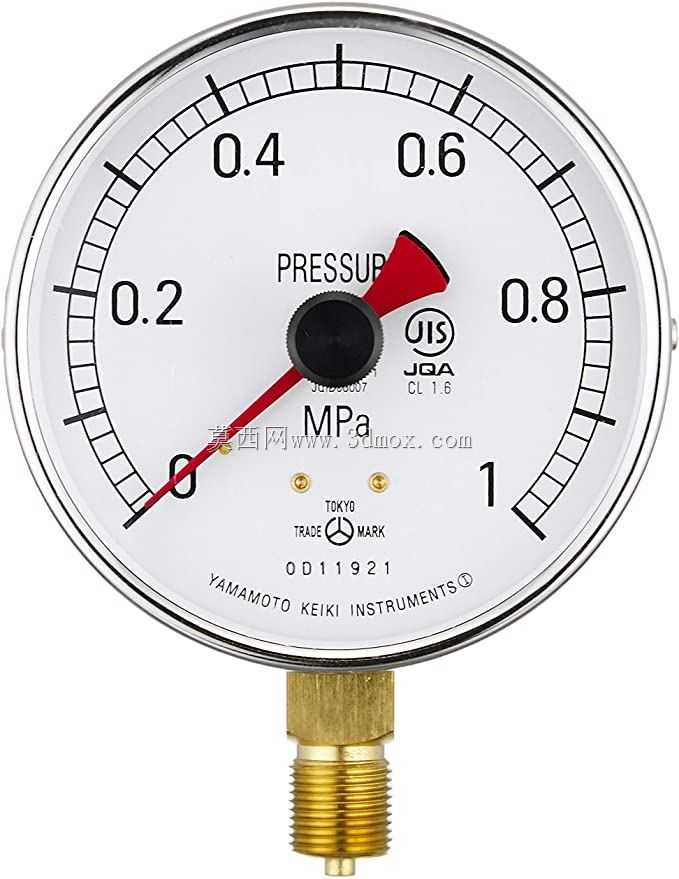

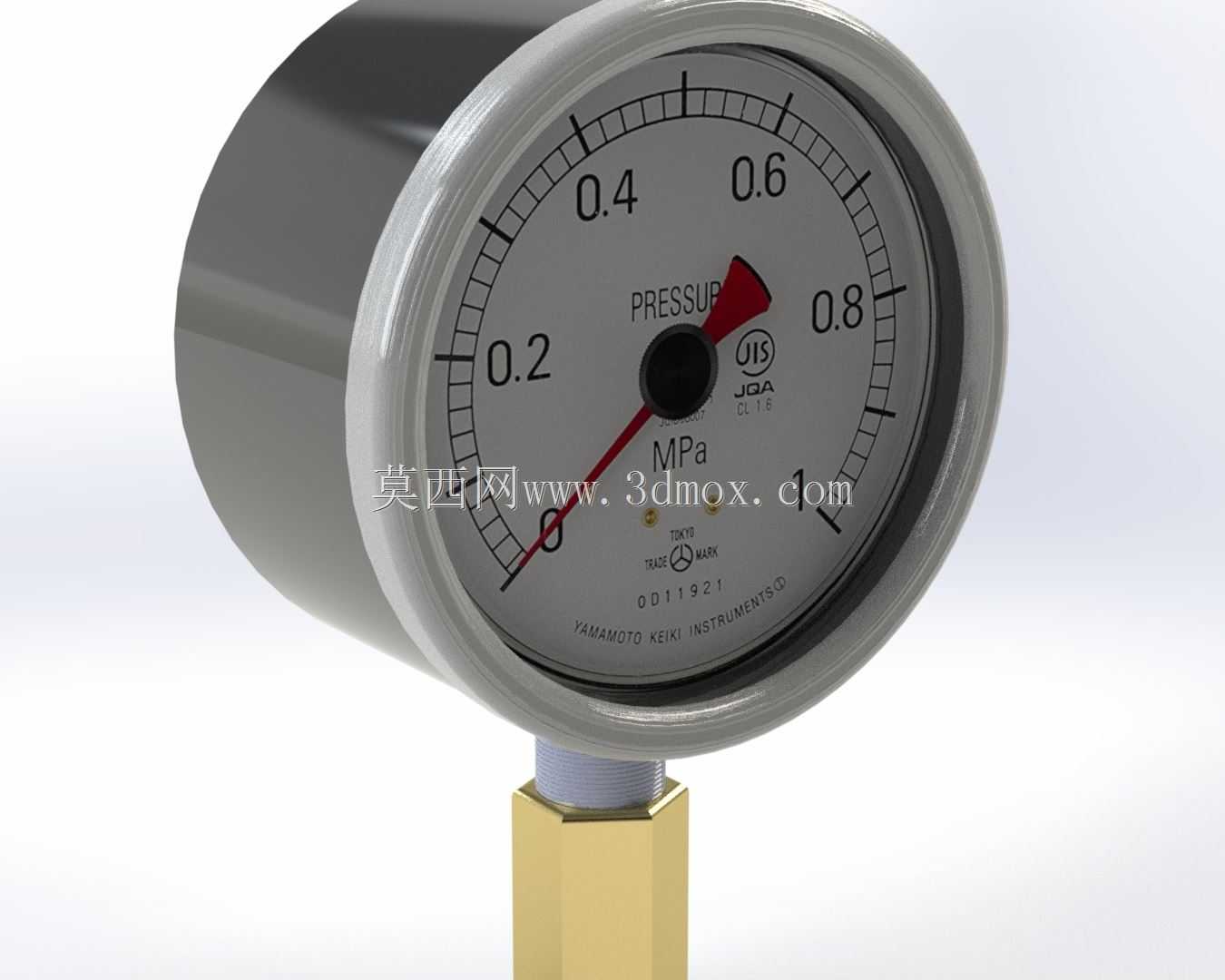

　　这款测压仪表采用径向引出的立式安装结构，表壳为圆柱形金属壳体，正面配置透明视窗，表盘印刷0至1MPa量程刻度，分度标识清晰，红色压力指针随介质压力变化偏转，可直观反馈管路内部实时压力数值，底部搭配黄铜材质外螺纹接头，用于和被测气路、液路管路完成密封对接，接头与表壳衔接处设置过渡密封段，保障测压过程无介质泄漏。

　　从现场应用场景来看，这类常压压力表广泛部署在中小型液压站、气动控制系统、工厂供水供气支管、实验台管路以及普通工业设备的压力监测点位，运维人员巡检时可直接读取表盘数值，判断管路是否处于正常工作压力区间，避免超压运行引发管路爆裂、密封件失效，也能及时发现压力不足导致的设备动作乏力、工艺参数偏离等问题。

　　结构设计层面，表盘刻度沿圆周均匀排布，0.2MPa间隔标注主刻度，细分小刻度适配日常目视读数精度需求，表盘中心标注MPa压力单位，指针转轴位于表盘几何中心，保证指针转动行程与刻度环完全匹配；圆柱形表壳预留足够内部空间容纳波登管、传动齿轮组等核心测压元件，外壳边缘做卷边收口处理，既可以固定正面透明表镜，也能提升壳体整体抗磕碰能力，适配车间多尘、存在轻微振动的安装环境。底部黄铜接头采用标准管螺纹规格，安装时直接拧入管路预留的测压接口即可，无需额外定制转接件，接头的六角棱边方便使用扳手施加拧紧力矩，保障螺纹连接的密封可靠性。

　　安装边界方面，建模时需预留表壳径向的操作与读数空间，表体正面不能被管线、设备机架遮挡，接头轴向长度要匹配管路接口的伸出尺寸，避免表壳贴紧安装壁面导致扳手无法操作；同时要预留表盘前方的目视观测距离，方便运维人员站在巡检通道侧直接读数。三维结构完整还原了表壳曲面、表盘刻度印刷特征、指针形态、底部黄铜接头的六角结构与螺纹段，在做设备管路布局设计时，可直接将该仪表模型装配到测压点位，校验安装空间是否干涉、读数视角是否合理，也能用于设备装配演示、运维培训场景，帮助设计人员提前排查压力表安装位置与周边管线、机架的碰撞问题，优化整机管路的测压点位布局。
