定制多连杆悬架叉车车轮转向总成

项目分类:通用机械零部件 发布时间:2024-02-04 ID:736267
  • 定制多连杆悬架叉车车轮转向总成
  • 定制多连杆悬架叉车车轮转向总成
  • 定制多连杆悬架叉车车轮转向总成
  • 定制多连杆悬架叉车车轮转向总成

  这套轮端总成面向非道路搬运车辆的个性化改装场景,核心解决小批量定制叉车在多连杆独立悬架布局下,轮边承载、制动力传递与转向运动干涉难以兼顾的问题,目前已完成实物加工并投入个人改装项目实际装车验证。

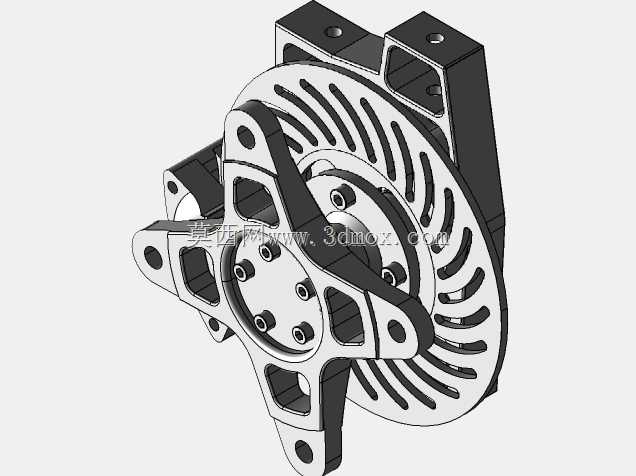

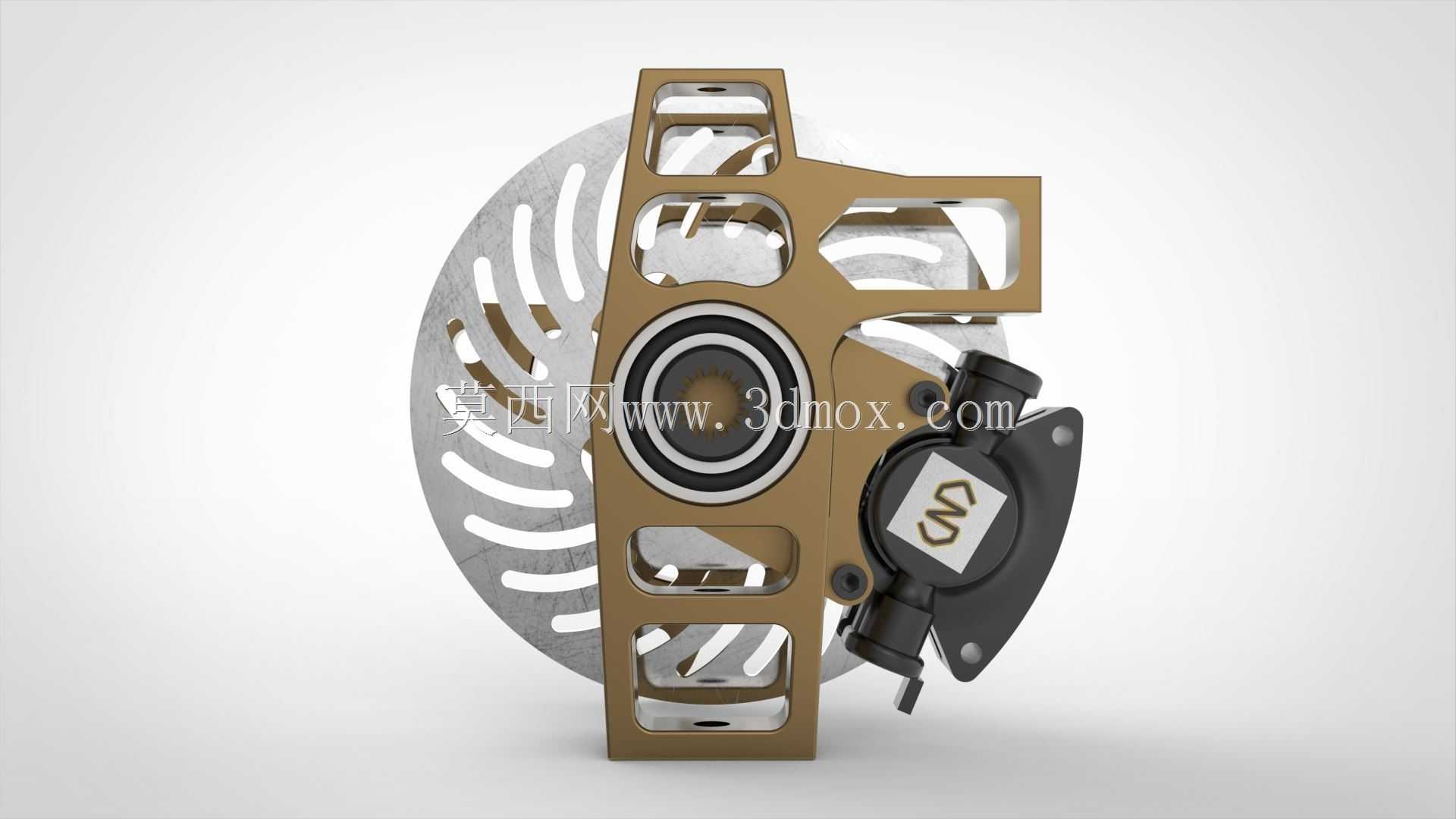

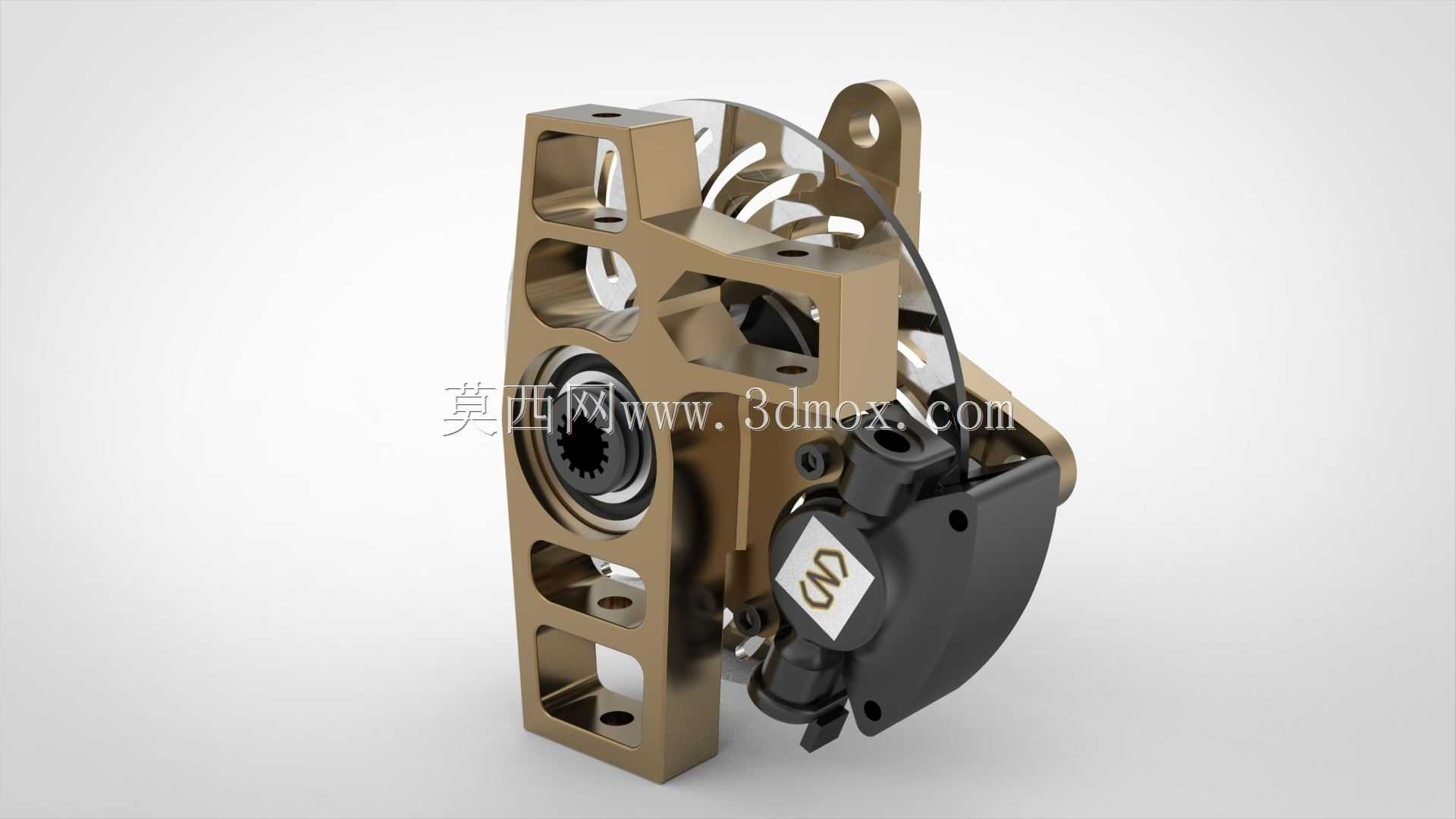

  从安装边界来看,转向节本体采用镂空铣削的高强度铝合金结构,在保证轮心安装位、悬架摆臂连接耳、制动卡钳支架三处核心受力区域壁厚满足载荷要求的前提下,对非受力腹板区域做了多组矩形减重开孔,整体轮廓在轮辋内侧的包络空间内做了避让设计:轮心花键孔适配定制车轴的传动花键,双列角接触轴承压装在转向节中心孔位,轴承外圈通过孔肩轴向定位,内圈随轮轴同步转动,可同时承受整车满载下的径向承载与转向侧倾带来的轴向载荷。

  设计阶段先从硬点坐标入手:先根据整车悬架K&C特性确定上下摆臂与转向节的连接球头位置,再反推制动盘的安装法兰面高度,保证制动摩擦片在全制动行程内不会与轮辐、悬架拉杆发生运动干涉。卡钳采用浮动式安装结构,安装支架直接集成在转向节侧向延伸臂上,不需要额外加装转接垫块,减少了装配累积误差;制动盘为通风式结构,盘面的通风槽在车轮转动时可带动气流穿过卡钳摩擦片间隙,持续带走制动产生的热量,避免长距离下坡制动出现热衰减。

  转向节上的多组安装孔位分别对应转向拉杆球头、减震器下支座、轮速传感器安装座,所有孔位的同轴度、端面垂直度都按照装车公差要求做了建模约束,三维装配阶段已完成全运动行程的干涉检查:转向轮打到最大转角时,轮胎内侧与悬架拉杆、制动管路的最小安全间隙预留充足,跳动到上下极限位置时,传动轴万向节的夹角始终处于允许工作区间内。

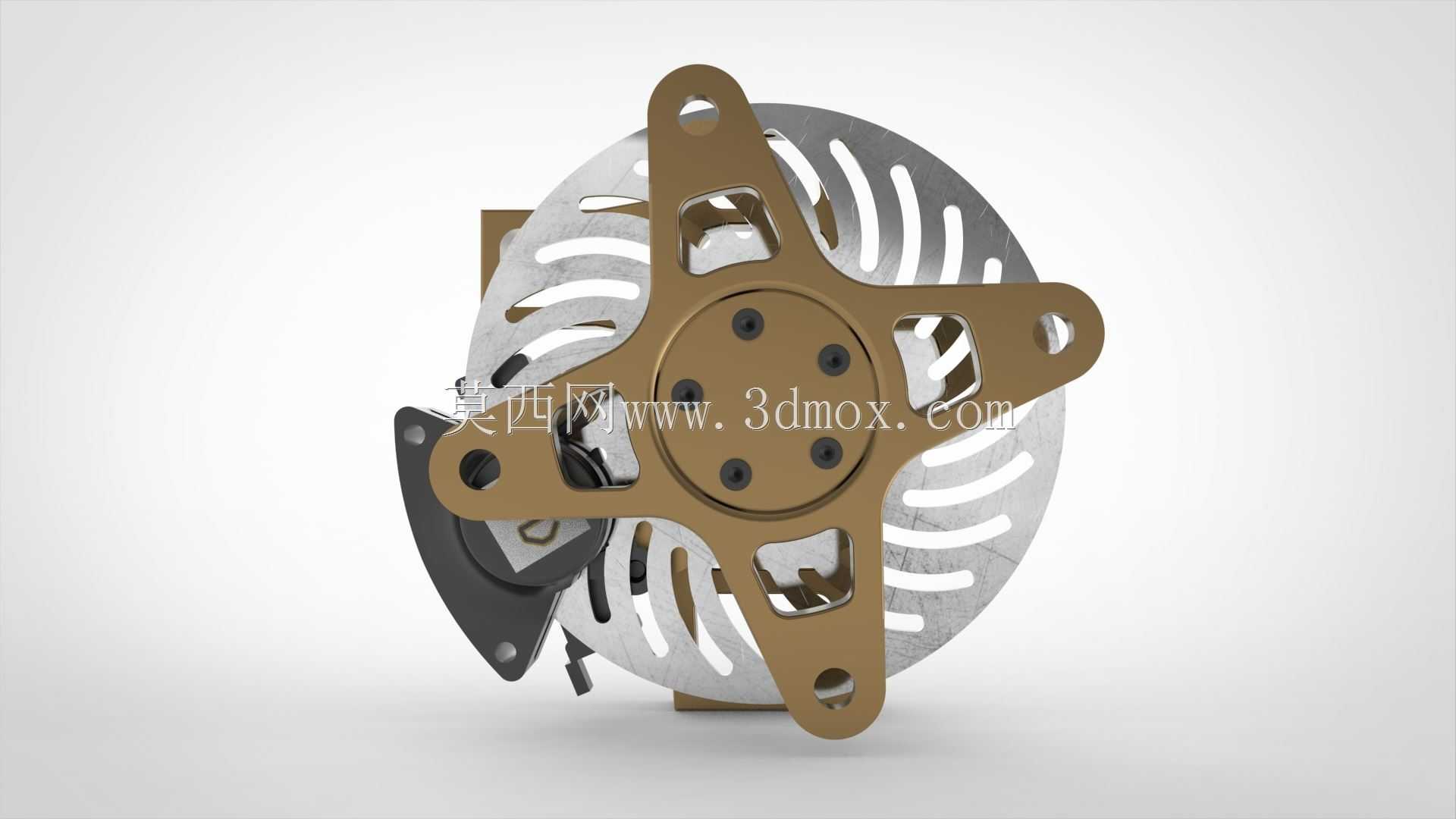

  轮端的法兰端面加工有定位止口,与定制轮辋的中心孔精准配合,车轮螺栓沿法兰圆周均布,载荷可以均匀分布到各个紧固件上,避免轮辋出现偏心震动。整个总成把承载、传动、制动、转向四个功能模块集成在紧凑的轮边空间内,不需要对原车车架做大幅切割改装,即可适配定制化多连杆悬架的改装需求,结构细节也为后续同类型小型非道路车辆的轮端设计提供了可参考的实物验证方案。
