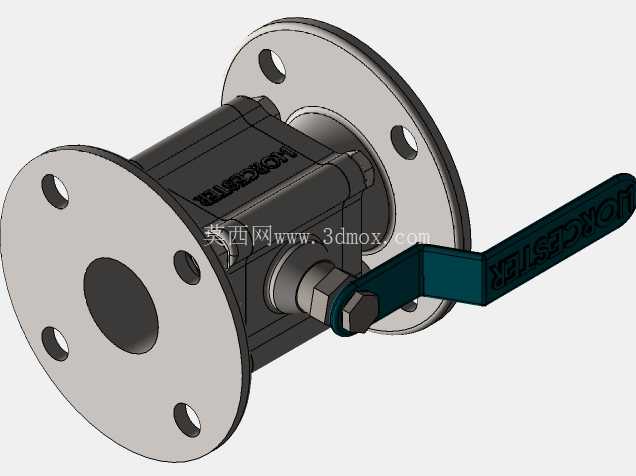

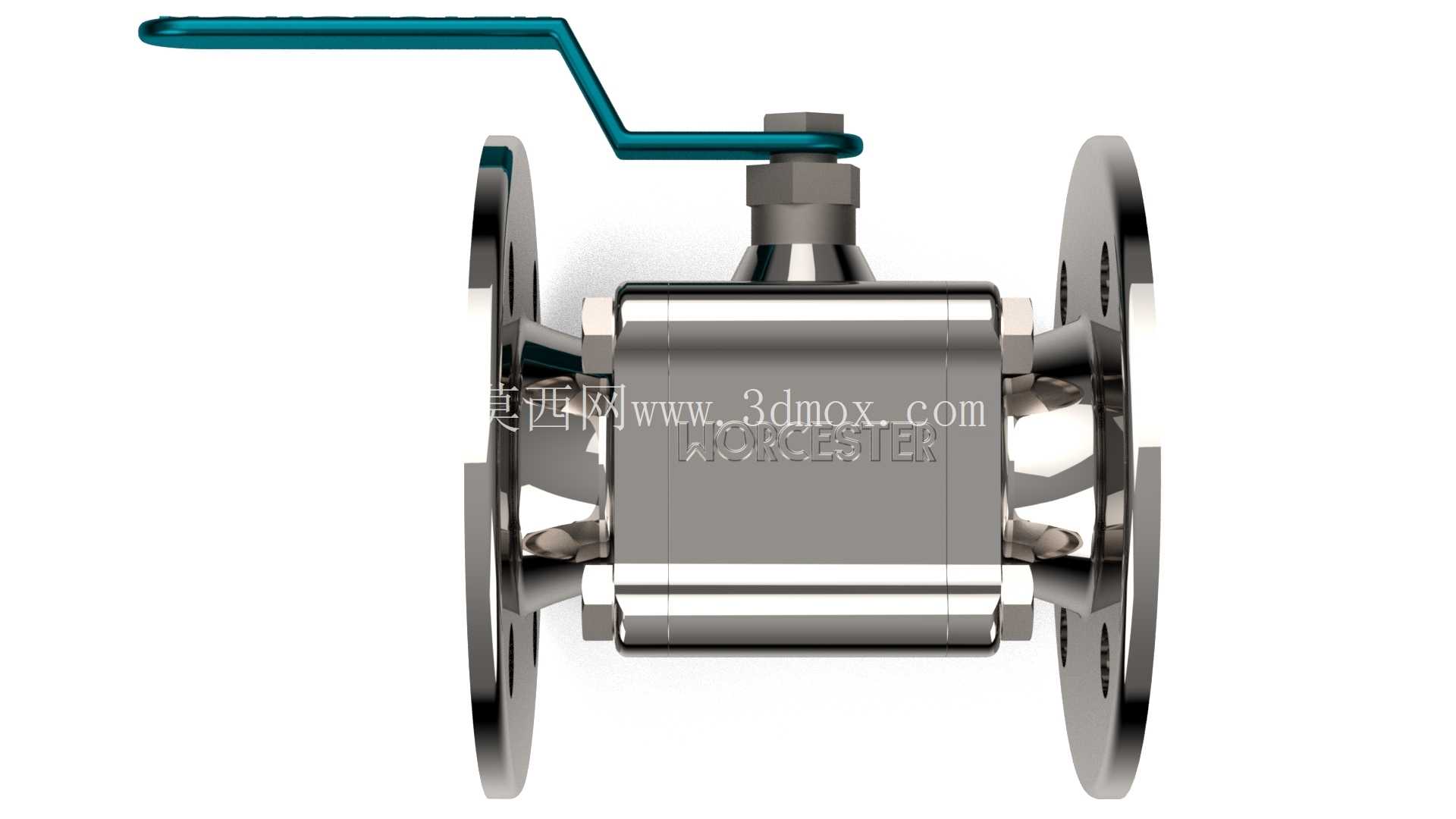

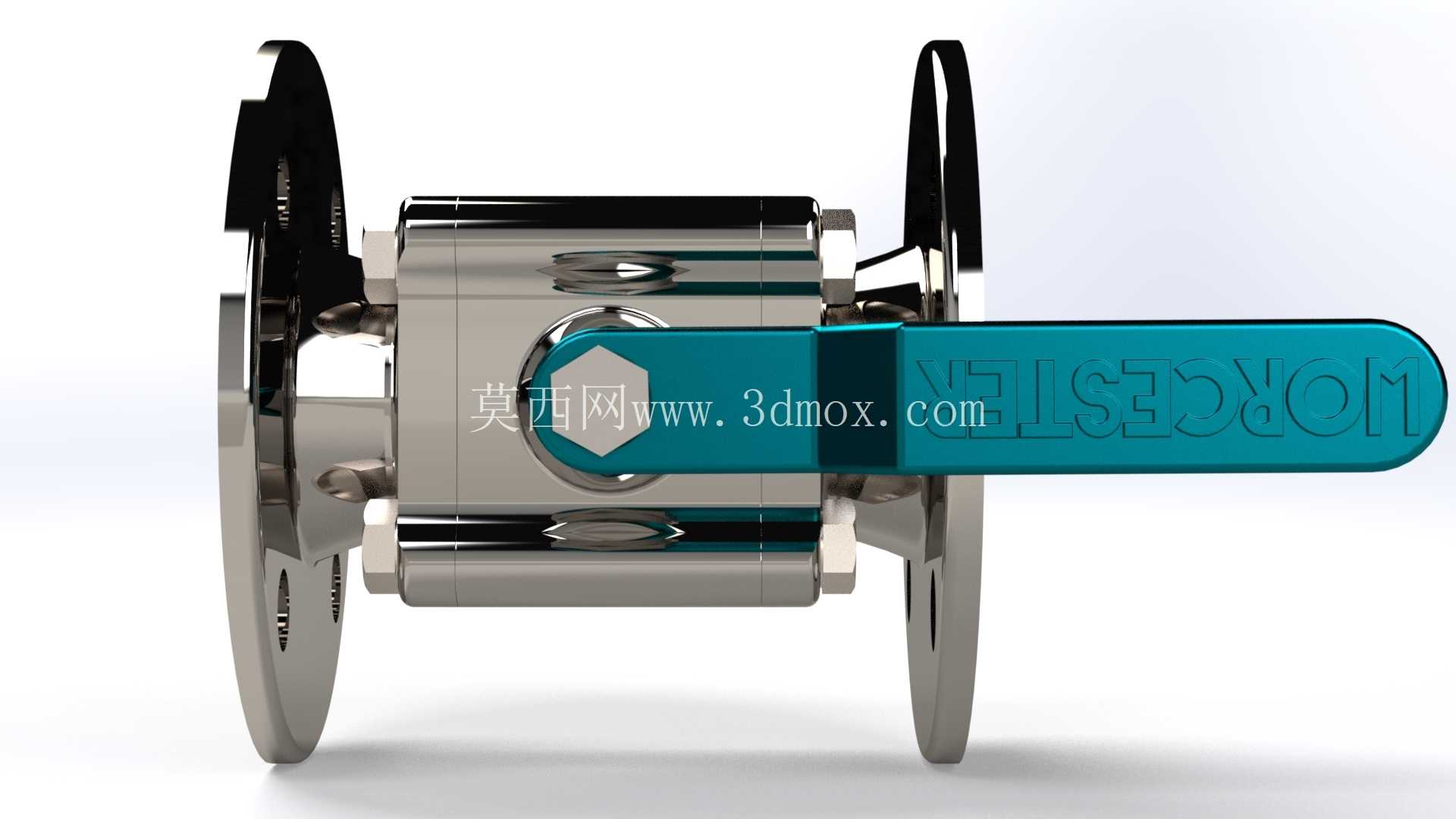

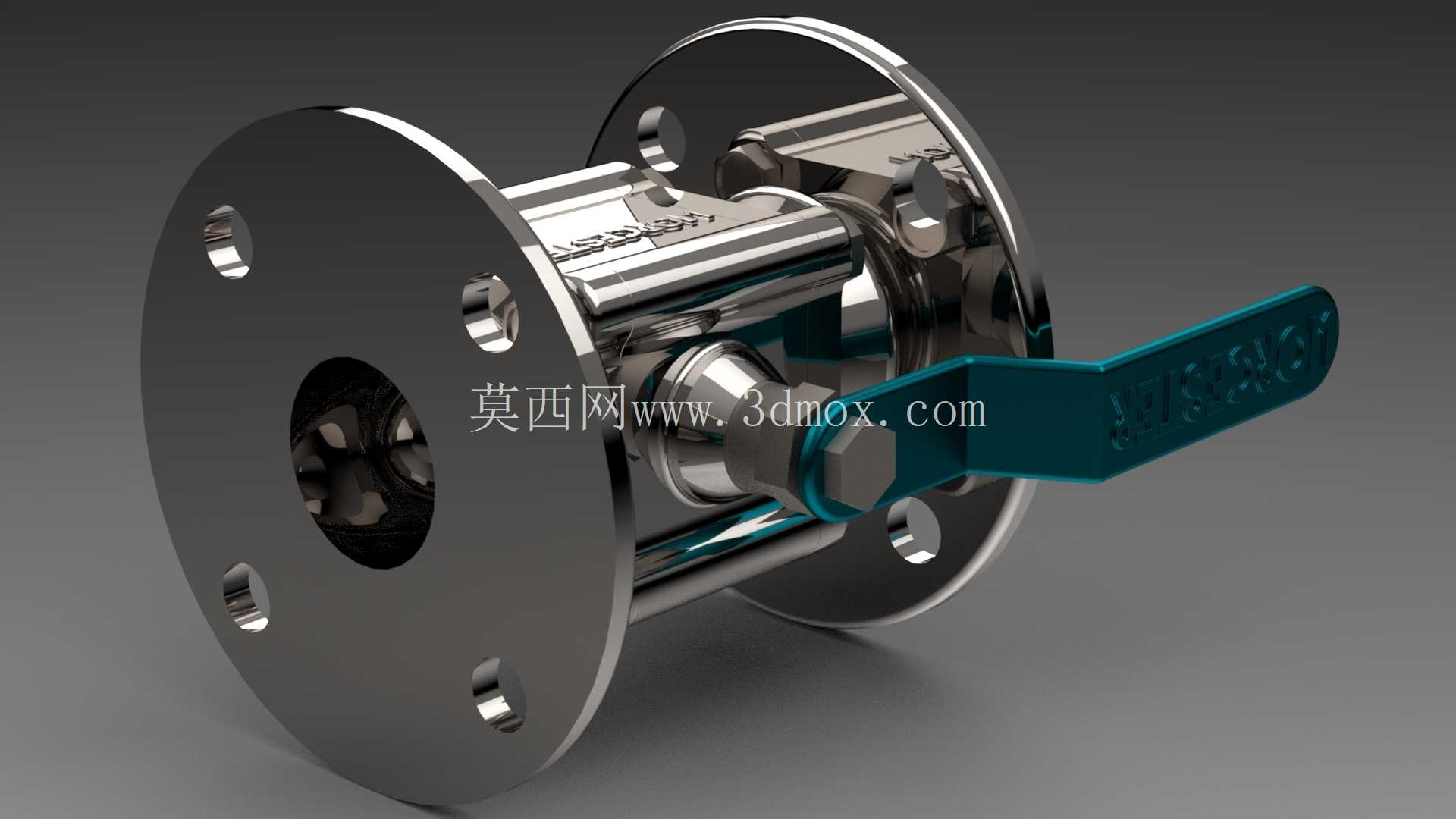

2英寸法兰式手动球阀三维结构设计

　　在化工、市政给排水、食品加工以及中小型液压动力站的管路布设场景中，法兰连接的手动球阀始终是中小口径管路截断、导通介质的核心执行部件，本次呈现的2英寸法兰球阀结构，完全围绕现场安装、操作、维护的实际需求完成三维建模还原。从实际工况适配来看，2英寸的通径规格刚好覆盖DN50的常规管路需求，这类通径的管路普遍应用在车间循环水支路、液压系统回油管路、腐蚀性介质输送支管等场景，法兰连接的形式相比螺纹连接，能承受更高的管路压力，同时在后期维护拆卸时，不需要转动整段管路，只需松开法兰螺栓即可完成阀门更换，适配压力等级1.6MPa以内的常规工业管路工况。

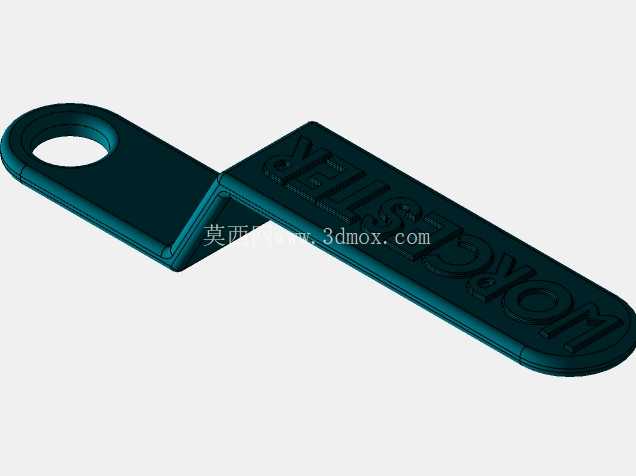

　　从功能特性上看，这款球阀采用一体式浮动球结构，阀芯为通孔直径与管路通径一致的全通径设计，介质流经时几乎没有流阻，不会在阀腔内部造成介质残留，对于输送带有微小颗粒的流体、或者粘度较高的介质时，不容易出现卡堵问题。顶部的加长阀杆配合弯折式长手柄，操作时不需要额外加装加力杆，常温工况下单手即可完成90度回转操作，手柄的弯折角度特意做了抬升设计，避免操作时手部碰到法兰连接的螺栓或者管路保温层，操作空间预留充分。阀杆与阀体之间采用多级填料密封结构，在频繁开关的工况下，密封填料的磨损补偿量充足，不会出现阀杆位置的外泄漏问题，阀体两端的法兰密封面为突面形式，配合非金属垫片就能完成可靠密封，不需要额外加工密封槽，降低现场安装的配件准备难度。

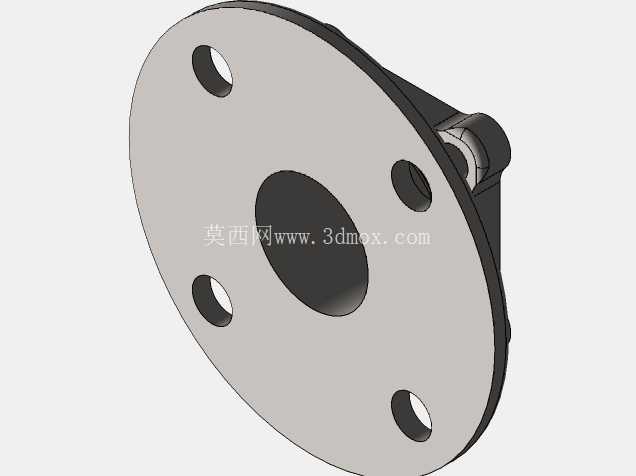

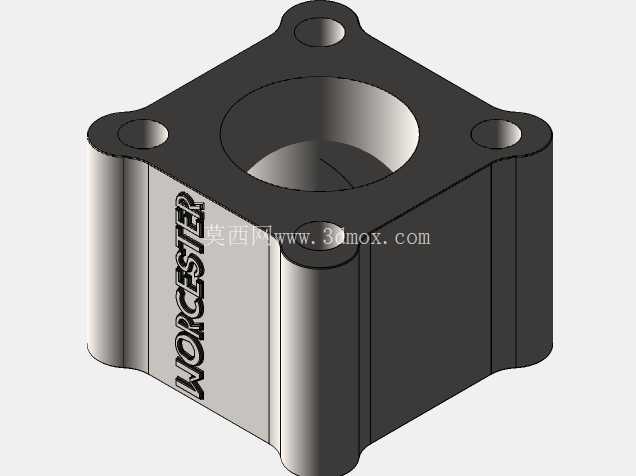

　　设计思路上，整个建模过程完全遵循等比例实物还原逻辑，首先确定两端法兰的连接尺寸，严格匹配DN50法兰的螺栓孔分布圆直径、螺栓孔数量与孔径、法兰厚度等安装边界参数，确保模型导入管路装配体时，不会出现法兰对接错位、螺栓孔无法对齐的问题。阀体的中腔部分采用对称式结构，左右阀体通过螺栓锁紧，内部的阀芯密封座采用嵌入式安装结构，后期更换密封件时不需要将整个阀门从管路上拆下，只需松开中腔连接螺栓即可取出阀芯更换密封座，大幅降低后期维护成本。手柄的安装位置做了方位标识，当手柄与管路方向平行时阀门为全开状态，垂直时为全关状态，现场操作人员不需要额外查看标识就能快速判断阀门开关状态，避免误操作。

　　从安装边界来看，这款阀门的整体长度严格遵循法兰球阀的结构长度标准，两端法兰的端面距离控制在标准范围内，在管路设计时不需要额外调整管段长度来适配阀门安装。阀体顶部的阀杆延伸高度预留了足够的保温层安装空间，即使管路外包50mm厚度的保温层，手柄操作也不会受到干涉。阀门底部没有突出的排污结构，安装时不需要在基础上预留额外的凹槽，直接贴紧管路支架安装即可，整体重量控制在同规格阀门的常规范围内，单根管路的支吊架承重完全可以覆盖，不需要额外增设支撑点。另外，建模时特意还原了阀体表面的加强筋结构，在中腔与法兰连接的位置做了圆弧过渡，避免应力集中，在管路出现水锤现象时，应力会沿着圆弧过渡面分散，不会在连接位置出现开裂问题。整个结构没有冗余的设计部件，所有零件都服务于密封可靠性、操作便捷性、安装适配性三个核心需求，完全匹配工业现场的实际使用要求。
