轨道移动式龙门起重吊运设备结构

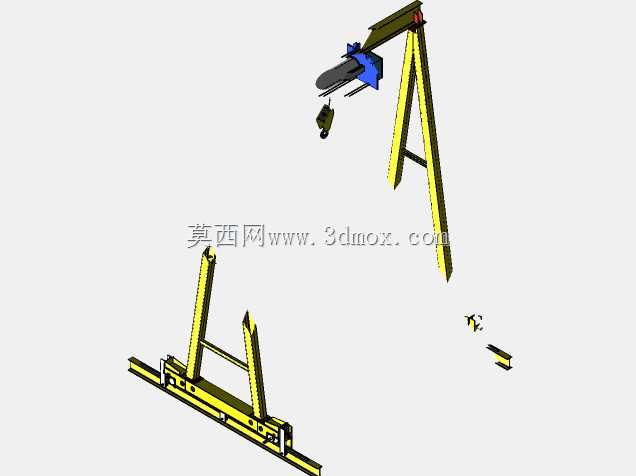

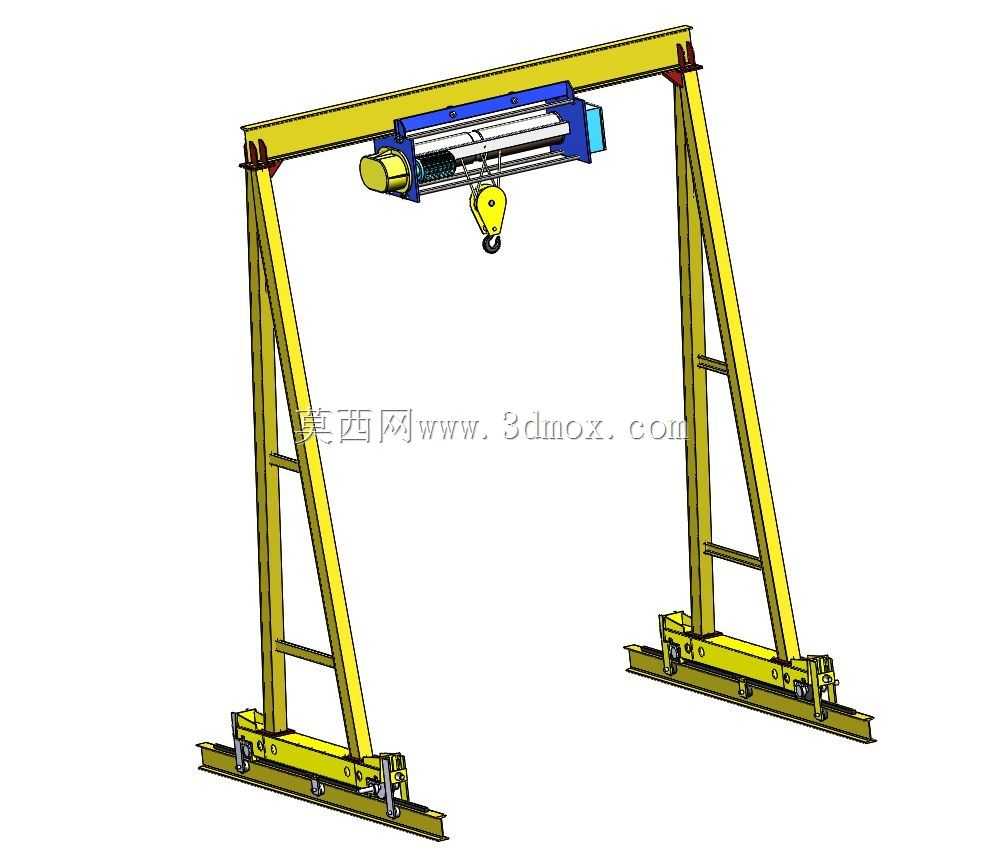

　　该套三维结构呈现的是一种沿地面轨道运行的小型门式起重设备，整体由双斜支腿、顶部承载主梁、电动葫芦总成、行走端梁、车轮组及轨道基础件构成。设备常用于车间内部、维修工段、装配工位和仓储区域，承担中小型工件的转运、吊装、翻转和定位作业。相比固定桥式行车，它对厂房顶部梁柱承载依赖较小，可直接在铺设轨道的地坪上形成独立吊运通道；相比单臂吊，其跨距更大，起吊点能够沿主梁方向横向移动，配合整机纵向行走，覆盖范围接近矩形作业面。

　　从结构布置看，两侧支腿采用倾斜门式框架，支腿下端与行走端梁连接，上端收拢并支撑顶部主梁。这种斜腿形式能够在保证主梁跨度的同时降低支腿根部的横向弯矩，车轮支承点向外展开后，设备在带载行走时的抗倾覆稳定性更好。支腿并非单一立柱，而是由主肢型钢、内侧斜撑和横向连接板组成桁架式受力路径，既减少封闭箱形腿的材料用量，也便于在三维阶段检查杆件干涉、焊缝空间和螺栓装配顺序。顶部主梁承担葫芦轮压和小车移动载荷，梁体长度需超出两侧支腿中心距，为葫芦运行留出端部缓冲与限位位置。

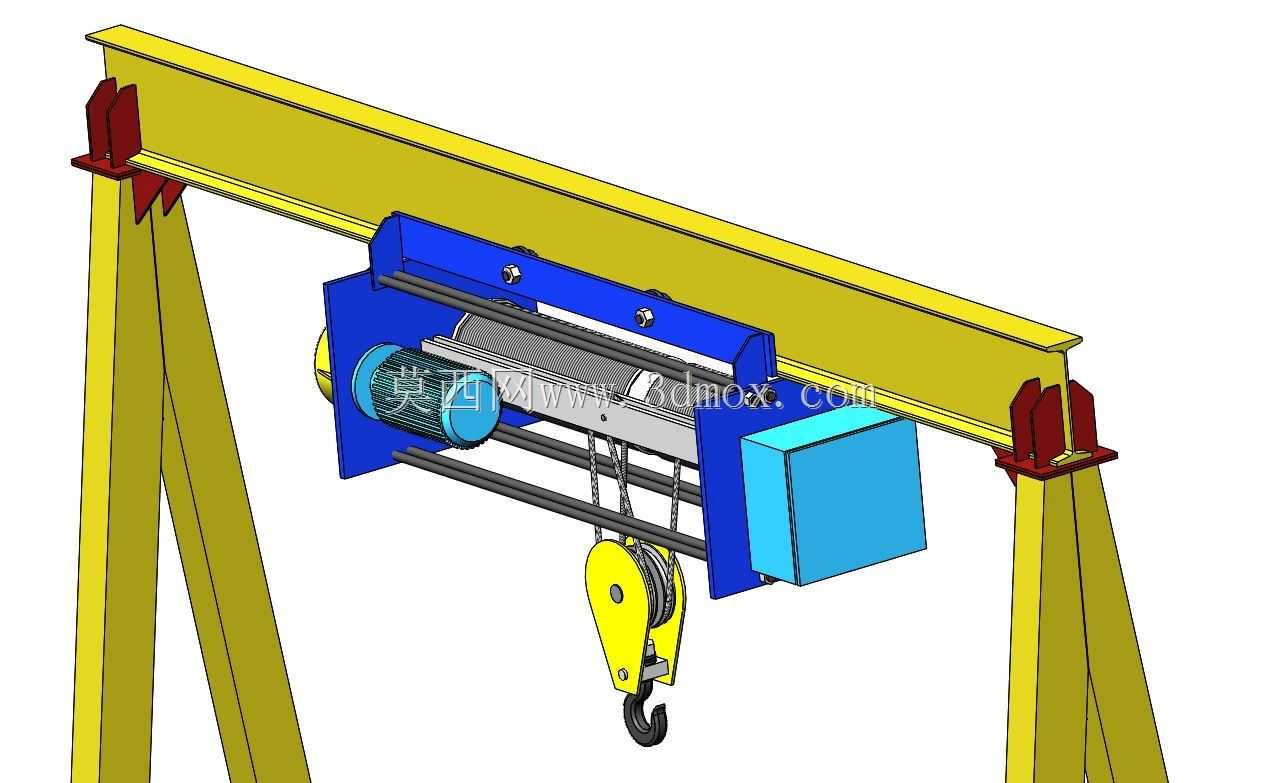

　　电动葫芦总成布置在主梁下方，包含卷筒、减速箱体、电机、吊钩滑轮组、运行小车和防护端板。吊钩通过钢丝绳缠绕实现垂直升降，葫芦小车沿主梁下翼缘或专用轨道行走。建模时需要重点核对吊钩最低落位与最高极限位置，避免吊钩滑轮在上止点碰撞葫芦机体，也要确认吊重摆动时与支腿内侧、斜撑杆件之间留有安全间隙。吊钩组的滑轮罩、挡绳板和吊具旋转空间在实际选型中不能省略，这些细节直接关系到维修装配和现场使用安全。

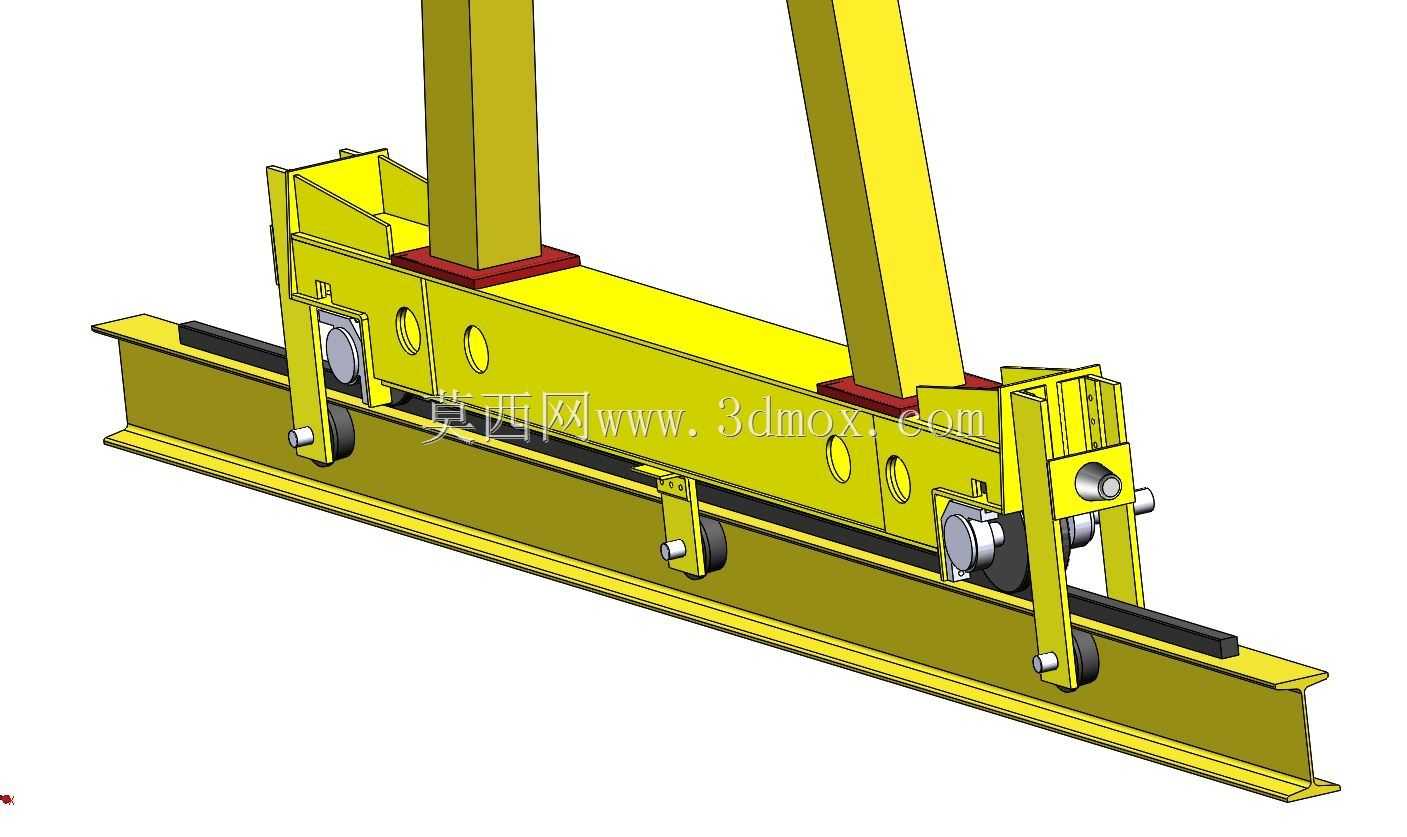

　　下部行走机构采用端梁台车形式，每侧布置多个车轮，车轮与轨道中心线对齐。端梁上设置驱动安装位、轴承座、缓冲件和防脱结构，轨道段在模型中一并表达，便于校核轮压作用点、轨距、端部行程和基础预埋件位置。现场安装时，轨道铺设的直线度和平行度会直接影响车轮啃轨程度；若轨距偏差过大，斜腿框架会产生附加扭转，长期运行后容易在支腿与端梁连接部位出现疲劳裂纹。因此三维设计中应把轨道、压板、垫板和地面边界纳入总装，而不是只建立孤立的机架。

　　设备外形边界主要由跨度、支腿高度、主梁总长和端梁宽度决定。跨度决定可服务的工位宽度，支腿净高决定工件能否从框架内部通过，主梁总长则影响葫芦左右移动范围和两端检修空间。布置在车间时，还需要预留设备外侧的维护通道，保证驱动电机、制动器、减速箱和电缆拖链能够接近检修。若用于机床上下件，轨道方向通常与设备排列方向一致，吊钩可将毛坯或成品从工位吊至转运车；若用于维修区，则可配合支架完成部件拆卸、发动机抬装和重型组件翻转。

　　设计思路上，这类设备不宜单纯追求轻量化。主梁刚度控制着葫芦运行时的下挠和吊重摆动，支腿框架控制整机晃动，端梁车轮组决定运行阻力和轨道寿命。三维建模过程中应先固定轨距、跨度和起升高度，再反推支腿倾角、梁截面和连接节点。斜撑与主腿的连接位置应避开高应力突变区，端梁与支腿交接处宜采用加强板或箱形过渡，以承受车轮制动、葫芦偏载和起吊冲击带来的复合载荷。

　　该模型对结构设计人员的价值在于完整表达了起重设备从轨道到吊具的空间关系：主梁不是独立零件，而是与葫芦小车、支腿、端梁和轨道共同形成载荷闭环；吊钩行程也不是单一尺寸，而是受梁高、腿距、轮位和工件轮廓共同约束。通过该结构，可以直观开展干涉检查、运输分段、现场拼装顺序确认和关键焊缝位置规划，为小型门式起重机的选型校核与详细设计提供清晰的三维参考。
