40毫米轴流散热风扇三维结构

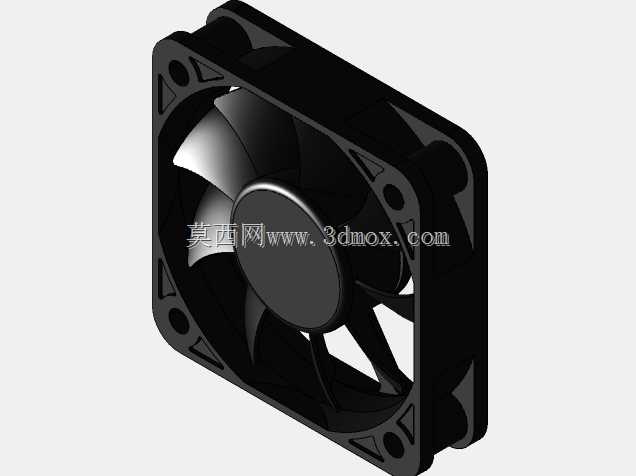

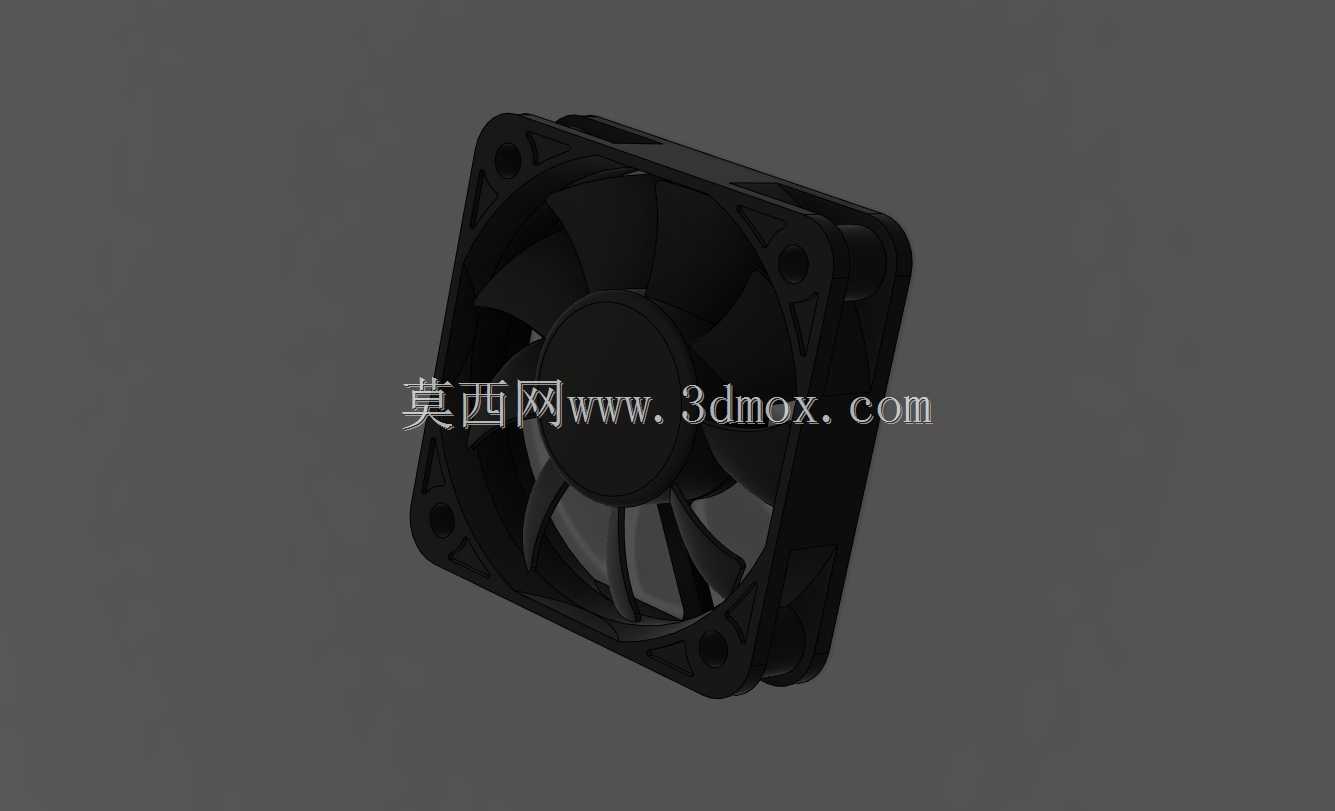

　　40毫米方形轴流散热风扇是小型电子设备、桌面制造装备和紧凑控制柜中常见的强制风冷部件。模型围绕实际安装边界建立，外框采用正方形薄型结构，四角预留安装孔位，便于通过螺钉固定在机箱面板、散热器支架、风道隔板或3D打印机电控仓内。与大尺寸风机相比，这类小风扇占用空间有限，却能在狭窄腔体内形成定向气流，适合热源集中、布置密度高的设备。

　　从结构组成看，风扇主要由外框、中心轮毂、叶片、电机容纳区和安装耳组成。外框不仅承担外形约束，也为风叶旋转提供防护，并在装配时维持与相邻零件的安全间隙。中心轮毂内部对应无刷直流电机的安装空间，外部曲面与叶片根部平滑过渡，可减少气流在叶根区域的突变。叶片采用轴流式布置，旋转时推动空气沿风扇轴向通过，适用于电子元件散热、挤出机附近通风、电源模块冷却以及小型工控箱换气。

　　建模时需要重点控制外框厚度、对角孔距、孔径、扇叶外径与框体内壁间隙。扇叶与外框之间不能发生干涉，同时间隙也不宜过大，否则会降低气流效率并增加边缘回流。四角安装孔的位置直接决定产品能否替换现有标准风扇，因此孔中心距、沉台深度和边框倒角都应与实物装配逻辑一致。若用于钣金面板或塑料壳体，还需考虑螺钉头、螺母、线束插头以及风扇标签贴纸所占空间，避免模型在整机布置时出现装配冲突。

　　在设备选型中，40毫米风扇通常面对的是空间受限但热耗持续的场景。例如3D打印机主控板、步进电机驱动器、热端周边风道、小型电源盒和LED驱动模块，都需要稳定气流带走热量。风扇厚度会影响风量与静压，薄型风扇适合轻薄设备，厚型风扇则能提供更强送风能力。三维结构中保留这些边界差异，有助于工程师在设计初期判断风道方向、安装方式和维护拆卸路径。

　　叶片造型方面，模型体现了常见小风扇的弯掠叶片特征。叶片从轮毂向外延伸，前缘和后缘形成一定倾角，使空气在旋转过程中被连续加压。叶尖靠近外框内壁，轮毂直径与叶道宽度之间保持比例，兼顾电机布置和通流面积。外框四角做圆角过渡，既降低应力集中，也符合塑料注塑件的成型特点。安装耳区域厚度相对增加，能够承受螺钉锁紧时的局部压力。

　　该结构在整机设计中不只作为独立零件存在，还会与滤网、风道、散热器鳍片、防尘网和减震胶钉配合。若风扇紧贴散热器，需要保证进风侧和出风侧都有足够空间，避免气流被壳体遮挡；若用于密闭控制柜，则应结合进风口和排风口形成完整对流路径。三维模型把外框、叶片、轮毂和安装孔作为完整装配体表达，能够用于干涉检查、安装孔位校核、风道路径规划以及设备说明书中的结构展示。

　　从工程表达角度看，这类模型的价值不在于复杂曲面数量，而在于尺寸边界准确、零件关系清楚、装配位置可信。工程师可据此评估风扇与支架的连接方式，确认螺钉长度是否穿透面板，检查扇叶旋转范围内是否有线束或结构件，并在布局阶段预留电源接口与维护空间。对于小型设备热设计而言，准确的风扇三维结构能够帮助设计人员把冷却方案从概念布置推进到可装配、可维护的实际结构。
